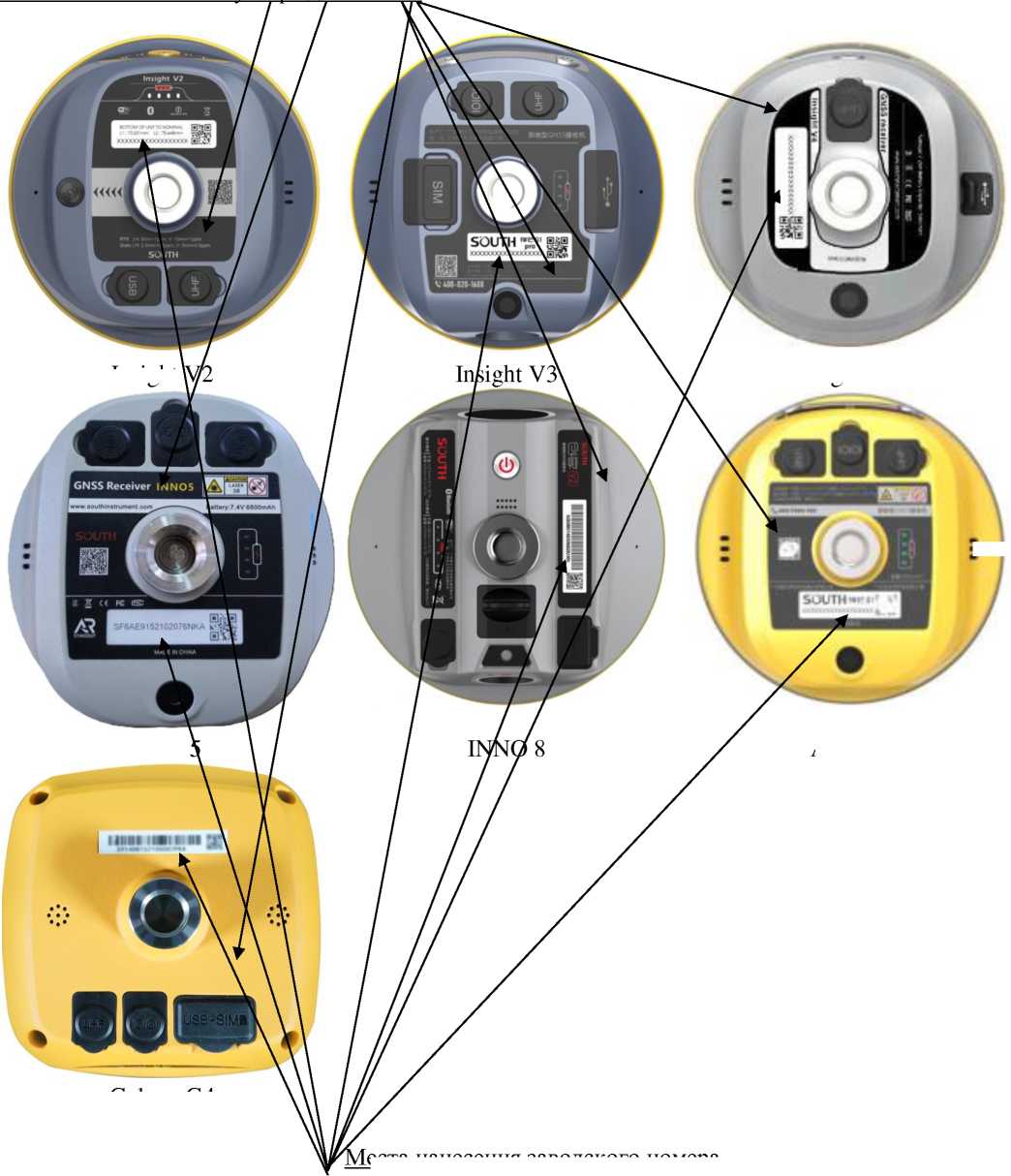

Наименование блоков

Модификации

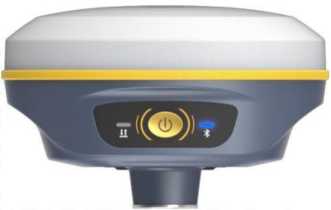

Insight

V2

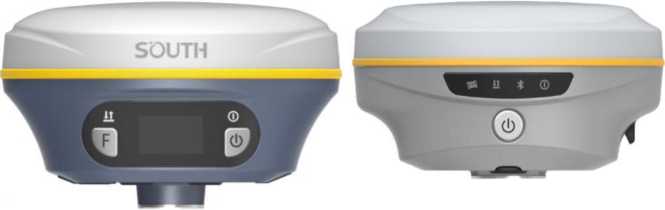

Insight

V3

Insight

V4

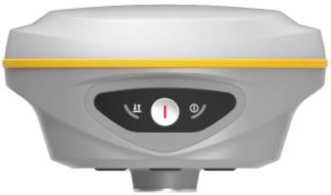

INNO

5

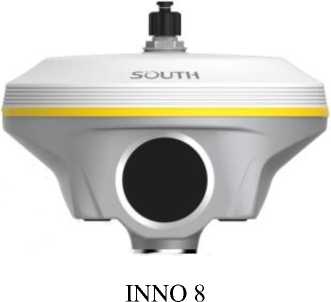

INNO

8

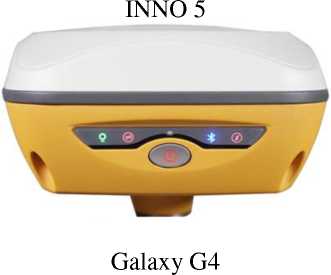

ALPS1

Galaxy

G4

ГНСС-антенна

+

+

+

+

+

+

+

Модуль беспроводной технологии Bluetooth®

+

+

+

+

+

+

+

Модуль беспроводной технологии Wi-Fi

+

+

+

+

+

+

+

Модем GSM

-

+

-

-

+

-

+

Модем УКВ

+

+

+

+

+

+

+

Модуль обработки информации,

+

+

+

+

+

+

+

Модуль хранения информации

+

+

+

+

+

+

+

Модуль управления, индикации и вывода информации

+

+

+

+

+

+

+

Наименование блоков

Модификации

Insight

V2

Insight

V3

Insight

V4

INNO

5

INNO

8

ALPS1

Galaxy

G4

Инерциальный измерительный блок (IMU) коррекции наклона оси аппаратуры от направления на зенит

+

+

+

+

+

+

+

Аккумуляторная батарея

+

+

+

+

+

+

+

Наименование блоков

Модификации

Insig

ht V2

Insigh t V3

Insig ht V4

INN

O 5

INN

O 8

ALPS

1

Galax y G4

Индикатор питания

П.П

П.П

П.П

П.П

Индикатор отслеживания сигналов спутников

П.П

П.П

Индикатор приема и передачи данных

П.П

П.П

П.П

П.П

П.П

П.П

Индикатор Bluetooth®

П.П

П.П

П.П

Индикатор заряда аккумуляторных батарей

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

П.П

Сенсорный дисплей для отображения текущего режима работы и управления

П.П

П.П

П.П

Метка NFC для подключения аппаратуры к контроллеру

З.П

З.П

Кнопка       включения/выключения

аппаратуры

П.П

П.П

П.П

П.П

Н.Ч

П.П

П.П

Функциональная кнопка для навигации в меню прибора

П.П

П.П

Слот для установки Micro-SIM карты

Н.Ч

Н.Ч

USB порт типа Type-C для зарядки и передачи данных на контроллер и/или на персональный компьютер

Н.Ч

Н.Ч

Б.П

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Резьбовое крепление 5/8 дюйма для установки адаптера и/или крепления на вехе

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Встроенный лазерный дальномер

З.П

З.П

Наименование блоков

Модификации

Insig ht V2

Insigh t V3

Insig ht V4

INN

O 5

INN

O 8

ALPS

1

Galax y G4

Камера для наведения лазера на цель и измерения расстояния до объекта измерения

З.П

З.П

Разъём для подключения УКВ антенны

Н.Ч

Н.Ч

Н.Ч

Н.Ч

В.Ч

Н.Ч

Н.Ч

Разъем LEMO (5-pin) для подключения внешнего УКВ модема и внешнего питания

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Динамик для сообщения о состоянии аппаратуры и режиме ее работы

Н.Ч

Б.П

Б.П

Б.П

Н.Ч

Б.П

Н.Ч

Видеокамера для реализации разбивки местности с применением технологии дополненной    реальности    (AR,

Augmented Reality)

Н.Ч

З.П, Н.Ч

З.П,

Н.Ч

З.П, Н.Ч

З.П, Н.Ч

З.П, Н.Ч

П.П - передняя панель Б.П - боковая панель З.П - задняя панель Н.Ч - нижняя часть В.Ч - верхняя часть

Наименование

Обозначение

Количество

1 Аппаратура спутниковая геодезическая South в составе:

1 компл.

1.1 Блок приемника

Insight V2 (Insight V3, Insight V4, INNO 5, INNO 8, ALPS1, Galaxy G4)

1 шт.

1.2 Антенна УКВ¹⁾¹

-

1 шт.

1.3 Кабель Type-C/USB

-

1 шт.

1.4 Адаптер питания USB/220 В

-

1 шт.

Наименование

Обозначение

Количество

1.5 Кейс транспортировочный ударопрочный

-

1 шт.

1.6 ПО «SurvX» ^п

SurvX

1 шт.

1.7 ПО «SurvStar» ^п

SurvStar

1 шт.

2 Руководство по эксплуатации

-

1 экз.

3 Паспорт

-

1 экз.

4 Методика поверки

-

1 экз.

^|( По заказу потребителя

Наименование характеристики

Значение

Режим «Статика» ¹⁾

Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<2,5+0,540^-6<D) ²⁾

±2<5,0+0,540^-6<d) ²⁾

Режим «Кинематика с постобработкой» ^{1) 3)}

Доверительные   границы   абсолютной погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2-(3+1-10’⁶<D) ²⁾

±2-(5+1-10-⁶<D) ²⁾

Режим «Кинематика в реальном времени (RTK)» ^{1) 3)}

Доверительные   границы   абсолютной погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<8+0,540^-6<D) ²⁾ ±2<15+0,840^-6<D) ²⁾

Режим «Кинематика в реальном времени (RTK)» с использованием инерциального (IMU) датчика ^{1) 3) 4)} Доверительные   границы   абсолютной погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<5+0,540^-60+0Ла) ^{2) 5)}

±2<10+0,840^-6<D+0,2^a) ^{2) 5)}

Наименование характеристики

Значение

Для модификаций INNO 5 и ALPS1:

Режим «Кинематика в реальном времени (RTK)» с использованием   инерциального (IMU)   датчика и

встроенного лазерного дальномера ^{1) 3) 4)}

Доверительные   границы   абсолютной   погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<5+0,540^-6<О+0Ла+5,0^) ^{2) 6)} ±2<10+0,8П0^-6<О+0Ла+5,0^) ²⁾ 6)

Режим «Дифференциальные кодовые измерения» ¹⁾

Доверительные   границы   абсолютной   погрешности

определения координат (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<250+140^-6<D) ²⁾

±2-(500+1-10’⁶<D) ²⁾

• ¹⁾ Диапазон длин базисов от 0,07 до 30 км, заявленные точностные характеристики достигаются при совмещенном приеме сигналов ГНСС.

• ²⁾ D - измеряемое расстояние, мм.

• ³⁾ При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры.

дальномера в метрах.

• ⁴⁾ IMU - инерциальная система коррекции наклона оси аппаратуры от направления на зенит.

• ⁵⁾ а - коэффициент от 1 до 60, соответствующий углу отклонения вертикальной оси аппаратуры от направления на зенит в градусах.

• ⁶⁾ S - коэффициент от 1 до 10 (для модификаций INNO 5 и ALPS1), соответствующий измеренному расстоянию от аппаратуры до точки съёмки с использованием встроенного лазерного дальномера в метрах.

Наименование характеристики

Значение

Количество каналов:

- для модификации Insight V2

1590

- модификаций Insight V3,Insight V4, INNO 5, INNO 8,

ALPS1, Galaxy G4

1698

Принимаемые сигналы:

Модификация Insight V2

- ГНСС GPS

L1C/A, L1C, L2Z, L2C, L5I

- ГНСС ГЛОНАСС

L1OF, L2OF

- ГНСС BEIDOU

B1I, B2I, B3I

- ГНСС GALILEO

E1, E5A, E5B

- QZSS

L2C, L5Q

Модификация Insight V3

- ГНСС GPS

L1C/A, L2Z, L5Q

- ГНСС ГЛОНАСС

L1OF, L2OF

- ГНСС BEIDOU

B1 I, B2 I, B3 I

- ГНСС GALILEO

E1, E5A, E5B

- QZSS

L1C/A, L2 Z, L5 Q

Наименование характеристики

Значение

Модификация Insight V4

- ГНСС GPS

L1C/A, L2Z, L5Q

- ГНСС ГЛОНАСС

L1OF, L2OF

- ГНСС BEIDOU

B1 I, B2 I, B3 I

- ГНСС GALILEO

E1, E5A

Модификации INNO 5, INNO 8, ALPS1, Galaxy G4

- ГНСС GPS

L1C/A, L2Z, L5Q

- ГНСС ГЛОНАСС

L1OF, L2OF

- ГНСС BEIDOU

B1 I, B2 I, B3 I

- ГНСС GALILEO

E1, E5A, E5B

Напряжение внешнего источника питания переменного

тока частотой 50 Гц, В

от 198 до 242

Масса, кг, не более:

- модификация Insight V2

0,85

- модификация Insight V3

0,90

- модификация Insight V4

0,54

- модификация INNO 5

0,88

- модификация INNO 8

1,21

- модификация ALPS1

0,88

- модификация Galaxy G4

0,90

Габаритные размеры (диаметр х высота), мм, не более:

131х80

- модификация Insight V2

- модификация Insight V3

134х 79

- модификация Insight V4

128х58

- модификация INNO 5

134х79

- модификация INNO 8

155х105

- модификация ALPS1

131х84

- модификация Galaxy G4

135x85

Диапазон рабочих температур, °С:

- для модификации Galaxy G4

от -25 до +65

- модификаций Insight V2 , Insight V3,Insight V4, INNO

5, INNO 8, ALPS1

от -45 до +75
