Номер по Госреестру СИ: 96689-25
96689-25 Преобразователи напряжения измерительные
(E16)
Назначение средства измерений:
Преобразователи напряжения измерительные E16 (далее - преобразователи) предназначены для измерений напряжения постоянного и переменного электрического тока и воспроизведения напряжения постоянного тока.

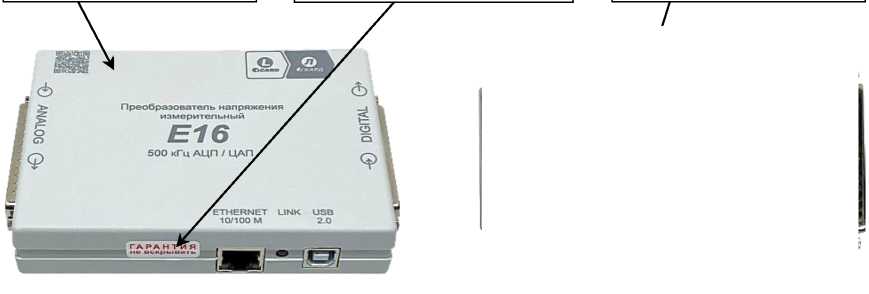

Внешний вид.
Преобразователи напряжения измерительные
Рисунок № 1

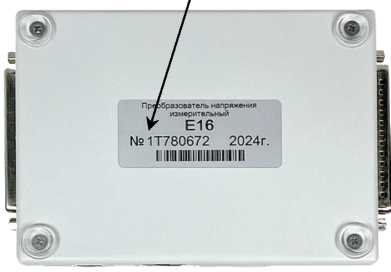

Внешний вид.
Преобразователи напряжения измерительные
Рисунок № 2
Общие сведения
Дата публикации - 13.11.2025
Срок свидетельства - 21.10.2030
Номер записи - 109e062f-5369-7486-3a49-ce66c71eaef9
ID в реестре СИ - 1427151
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Л Кард»
Страна - РОССИЯ
Населенный пункт - 117105, г. Москва, ш. Варшавское, д. 5, к. 4
Уведомление о начале осуществления предпринимательской деятельности -
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2257 от 2025.10.21 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2433 от 2025.11.13 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 21 октября 2025 г. № 2257 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Преобразователи напряжения измерительные (E16)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Л Кард»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96689-25 21.10.2030 |
Преобразователи напряжения измерительные, E16 Общество с ограниченной ответственностью «Л Кард» (РОССИЯ 117105, г. Москва, ш. Варшавское, д. 5, к. 4) |
ОТ МП |
2 года |
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Кто поверяет Преобразователи напряжения измерительные (E16)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "Л КАРД" (RA.RU.312357) | 7 | 2 | 7 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи напряжения измерительные (E16)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей состоит из встроенного ПО и внешнего ПО, устанавливаемого на персональной компьютер.
Встроенное ПО реализовано аппаратно и разделено на метрологически значимую и метрологически незначимую части. Влияние метрологически значимой части встроенного ПО учтено при нормировании метрологических характеристик преобразователей.
Внешнее ПО устанавливается на персональный компьютер и разделено на метрологически значимую и метрологически незначимую части. Влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик преобразователей
Внешнее ПО обеспечивает выполнение следующих функций:
-
- управление режимами работы преобразователей;
-
- вычисление напряжения постоянного электрического тока;
-
- вычисление напряжения переменного электрического тока;
-
- формирование значений выходных сигналов для воспроизведения напряжения постоянного электрического тока.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО преобразователей приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер ПО) |
1.Х.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Х.ХХ - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные |
Значение | ||
|
Идентификационное наименование ПО |
E16 Metr |
E16_Clock |
L Card Measurement Studio (LMS) |
|
Номер версии (идентификационный номер ПО) |
1.Х |
1.Х |
1.Х.Х |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Примечание - Х.Х - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |||
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус преобразователей любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ТВРД.411618.088 РЭ «Преобразователь напряжения измерительный E16. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 30605-98 Преобразователи измерительные напряжения и тока цифровые. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Лист № 6 Всего листов 6 Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»
ТВРД.411618.088 ТУ «Преобразователи напряжения измерительные E16. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «Л Кард» (ООО «Л Кард»)
ИНН 7730618850
Юридический адрес: 117105, г. Москва, ш. Варшавское, дом 5, корпус 4, этаж 5 комна 2 Телефон: +7 (495) 785-95-25
E-mail: lcard@lcard.ru
Web-сайт: www.lcard.ru
Изготовитель
Общество с ограниченной ответственностью «Л Кард» (ООО «Л Кард»)ИНН 7730618850
Юридический адрес: 117105, г. Москва, ш. Варшавское, дом 5, корпус 4, этаж 5 комна 2 Адрес места осуществления деятельности: 117105, г. Москва, ш. Варшавское, дом 5, корпус 4
Телефон: +7 (495) 785-95-25
E-mail: lcard@lcard.ru Web-сайт: www.lcard.ru
Испытательный центр
Общество с ограниченной ответственностью «Л Кард» (ООО «Л Кард»)ИНН 7730618850
Адрес: 117105, г. Москва, ш. Варшавское, дом 5, корпус 4 Юридический адрес: 117105, г. Москва, ш. Варшавское, дом 5, корпус 4, этаж 5 комна 2 Телефон: +7 (495) 785-95-25
E-mail: lcard@lcard.ru
Web-сайт: www.lcard.ru
Правообладатель
Общество с ограниченной ответственностью «Л Кард» (ООО «Л Кард»)ИНН 7730618850
Юридический адрес: 117105, г. Москва, ш. Варшавское, дом 5, корпус 4, этаж 5 комна 2 Телефон: +7 (495) 785-95-25
E-mail: lcard@lcard.ru
Web-сайт: www.lcard.ru
Принцип действия преобразователей основан на аналого-цифровом преобразовании входных сигналов и цифро-аналоговом преобразовании выходных сигналов по отношению к внутреннему источнику опорного напряжения. Измерение напряжения электрического тока производится на одном или нескольких измерительных входах (далее - одноканальный или многоканальный режимы работы преобразователей, соответственно) с использованием встроенного коммутатора входных сигналов. Максимальное количество каналов измерения напряжения - 16 или 32 в зависимости от схемы подключения преобразователей. Количество каналов воспроизведения - 2.
Работа преобразователей осуществляется под управлением персонального компьютера, подключение к которому обеспечивается посредством интерфейса USB или Ethernet.
Конструктивно преобразователи выполнены в пластмассовом корпусе с размещенной в нем печатной платой с электронными компонентами, деталями и разъемами, предназначенными для подключения внешних электрических цепей.
Общий вид преобразователей с указанием места нанесения знака утверждения типа, места нанесения пломбы в виде стикера-наклейки и места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения наносится на этикетку на нижней стороне корпуса методом лазерной гравировки.
|
Место нанесения знака утверждения типа |
Место нанесения пломбы в виде стикера-наклейки |
Место нанесения заводского номера |
Рисунок 1 - Общий вид преобразователей напряжения измерительных E16
Таблица 7 -
|
Наименование |
Количество |
|
Преобразователь напряжения измерительный E16 |
1 шт. |
|
Кабель USB A-B 28AWG 24AWG |
1 шт. |
|
Вилка DB-37M с кожухом |
1 шт. |
|
Розетка DB-37F с кожухом |
1 шт. |
|
Паспорт |
1 экз. |
|
Эксплуатационные документы и ПО 1):
| |
|
Упаковка |
1 шт. |
|
1) Эксплуатационные документы и ПО доступны для скачивания с сайта производителя по размещенной на корпусе преобразователей ссылке, представляющей собой QR-код | |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжений постоянного тока, В |
от -10 до +10 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) основной погрешности измерений напряжения постоянного тока, % |
±0,05 |
|
Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 0,01 до 249 кГц, В |
от 10-3 до 7 |
|
Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока |
согласно таблице 4 |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от -10 до +10 |
|
Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока, % |
±0,1 |
|
Максимальная частота преобразования, кГ ц |
500 |
|
Пределы допускаемой относительной основной погрешности частоты преобразований АЦП, % |
±0,005 |
|
Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного тока, среднеквадратического значения напряжения переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
Лист № 4 Всего листов 6 Таблица 4 - - Пределы допускаемой относительной основной погрешности измерений
среднеквадратического значения напряжения переменного тока
|
Предел измерений, В |
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока 1), %, для диапазонов частот входного сигнала 2), кГц | ||
|
от 0,01 до 10 включ. |
св. 10 до 100 включ. |
от 100 до 249 включ. | |
|
10 В |
(ХАС \13),4) ± 0,1 + 0,002 • 1 —- 1) |
± [1 + 0,002 .(*£-1)1 |
± [5 + 0,002 • (-£ - 1)] |
|
2,5 В |
± 0,1 + 0,005 •(-^С-1) |
± 1 + 0,005 • (^ - 1) |
± 5 + 0,005 • (^ - 1) |
|
0,6 В |
± [0,1 +0,01 •(^■-1)] |
± [1 + 0,01 • (^ - 1)] |
± [5 + 0,01 • (^£ - 1)] |
|
0,15 В |
± 0,2 + 0,02 • (^ - 1) |
± 10 + 0,02 • (^ - 1) |
± 30 + 0,02 • (^£ - 1) |
основной погрешности измерений переменного тока нормируются в
-
1) Пределы допускаемой относительной среднеквадратического значения напряжения дифференциальной схеме подключения преобразователей при частоте преобразований АЦП 500 кГц, для сигналов, пиковые значения которых не превышают значение установленного предела измерений.
-
2) В многоканальном режиме работы преобразователей диапазон частот входного сигнала ограничен значением 249/N кГц, где N - количество опрашиваемых измерительных каналов.
-
3) Хас - предел измерений напряжения переменного тока.
Хк
Хас = 42
где XK - значение установленного предела измерений напряжения электрического тока.
4) X - значение измеряемого напряжения переменного тока.
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов: - при дифференциальной схеме подключения |
16 |
|
- при недифференциальной схеме подключения |
32 |
|
Количество каналов воспроизведения напряжения |
2 |
|
Входное электрическое сопротивление постоянному току 1), МОм, не менее |
10 |
|
Количество цифровых входов |
16 |
|
Количество цифровых выходов |
16 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
140х96х30 |
|
Масса, кг, не более |
0,2 |
|
Потребляемая мощность, Вт, не более |
2,5 |
|
Напряжение питания постоянного тока, В |
5±0,25 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +60 до 90 от 70 до 106,7 |
|
1) Входное электрическое сопротивление постоянному току нормируется для одноканального режима работы преобразователей | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
