Сведения о средстве измерений: 96697-25 Анализаторы рентгеновские однокюветные

Номер по Госреестру СИ: 96697-25
96697-25 Анализаторы рентгеновские однокюветные
(АРО)

Назначение средства измерений:
Анализаторы рентгеновские однокюветные АРО предназначены для измерений интенсивностей аналитических линий рентгеновской флуоресценции химических элементов, входящих в состав пульпы, суспензий и растворов, а также интенсивности рассеянного излучения рентгеновской трубки.

сертификация программного обеспечения
Внешний вид. Анализаторы рентгеновские однокюветные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы рентгеновские однокюветные
Рисунок № 1
Внешний вид. Анализаторы рентгеновские однокюветные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы рентгеновские однокюветные
Рисунок № 2

Общие сведения

Дата публикации - 23.10.2025
Срок свидетельства - 21.10.2030
Номер записи - 57d6c1cf-a1e9-78cc-62e6-64678bc2ea68
ID в реестре СИ - 1427143
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество «Инновационный центр «Буревестник»
Страна - РОССИЯ
Населенный пункт - 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_16 Количество поверок СИ по годам и странам производителей

Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.

Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.

Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.

На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • год
  • страна
  • кол-во поверок

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2257 от 2025.10.21 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Анализаторы рентгеновские однокюветные (АРО)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «Инновационный центр «Буревестник»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96697-25
21.10.2030
 Анализаторы рентгеновские однокюветные, АРО
Акционерное общество «Инновационный центр «Буревестник» (РОССИЯ 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1) 		ОТ
МП 		1 год
Отчет - RB_10 Реестр аккредитованных ФСА лиц в области ОЕИ (fsa.gov.ru)

Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Кто поверяет Анализаторы рентгеновские однокюветные (АРО)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)		 РСТ
  • Нет модификации
    		•  1 1 0 0 1 1 0

    Стоимость поверки Анализаторы рентгеновские однокюветные (АРО)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    В состав анализаторов входит программное обеспечение (далее - ПО), предназначенное для управления анализаторами и состоящее из программ двух уровней: программа нижнего уровня ПО Armognac установлена на контроллере, расположенном в шкафу управления; программа верхнего уровня ПО XRF-MSA SCADA установлена на блок ЧМИ (человеко-машинный интерфейс), расположенный в шкафу управления. ПО Armognac и ПО XRF-MSA SCADA являются встроенными ПО.

    Программным образом осуществляются функции управления прибором, функции настройки, средства проведения количественного анализа, автоматическое вычисление чувствительности анализатора при определении элементов (на аналитических линиях) и относительного среднего квадратического отклонения среднего значения интенсивности выходного сигнала, отслеживание и фиксация в журнале ошибочных ситуаций, запоминание результатов анализа, обработка выходной информации, печать результатов анализа.

    ПО Armognac и ПО XRF-MSA SCADA являются полностью метрологически значимыми. Уровень защиты ПО Armognac и ПО XRF-MSA SCADA от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014. Влияние ПО Armognac и ПО XRF-MSA SCADA на метрологические характеристики анализаторов учтено при их нормировании. Идентификационные данные ПО XRF-MSA SCADA приведены в таблице 1. Идентификационные данные ПО Armognac приведены в таблице 2.

    Таблица 1 - Идентификационные данные (признаки) ПО XRF-MSA SCADA

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    XRF-MSA SCADA

    Номер версии (идентификационный номер) ПО

    2.хх 1)

    Цифровой идентификатор ПО

    -

    1) Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии (до первой точки), и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквой «х»).

    Таблица 2 - Идентификационные данные (признаки) ПО Armognac

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Armognac

    Номер версии (идентификационный номер) ПО

    2.хх 1)

    Цифровой идентификатор ПО

    3CD48D12 2)

    Алгоритм расчета цифрового идентификатора

    CRC32

    • 1) Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии (до первой точки), и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквой «х»);

    • 2) Исполняемый модуль с защитой Program ID для версии 2.01.

    Лист № 4 Всего листов 6

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и паспорта методом компьютерной графики и на фирменной табличке методом лазерной гравировки, которая крепится на задней панели устройства спектрометрического анализатора.

    Лист № 5 Всего листов 6

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделах 4 «Устройство и работа анализатора», 12 «Использование анализатора» документа ТА24.1.211.129 РЭ «Анализаторы рентгеновские однокюветные АРО. Руководство по эксплуатации»; в разделах «Запуск программного комплекса», «Программа «Наладчик», «Программа «Наладчик пробоподготовки и пробоотбора», «Программа «Аналитик», «Программа «Оператор» документа «Программный комплекс управления и сбора данных рентгеновского анализатора XRF-MSA SCADA. Руководство оператора».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    ТУ 26.51.53-150-14770552-2024. Анализаторы рентгеновские однокюветные АРО. Технические условия.

    Правообладатель

    Акционерное общество «Инновационный центр «Буревестник»

    (АО «ИЦ «Буревестник»)

    ИНН 7814687586

    Юридический адрес: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1

    Телефон: +7(812) 615-12-39; +7(812) 458-89-95

    Web-сайт: www.bourevestnik.ru

    Е-mail: bourevestnik@alrosa.ru

    Лист № 6

    Всего листов 6

    Изготовитель

    Акционерное общество «Инновационный центр «Буревестник»
    (АО «ИЦ «Буревестник»)
    ИНН 7814687586
    Адрес: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1
    Телефон: +7(812) 615-12-39; +7(812) 458-89-95
    Web-сайт: www.bourevestnik.ru
    Е-mail: bourevestnik@alrosa.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
    (ФГУП «ВНИИМ им. Д. И. Менделеева)
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: +7 (812) 251-76-01
    Факс: +7 (812) 713-01-14
    Е-mail: info@vniim.ru

    Правообладатель

    Акционерное общество «Инновационный центр «Буревестник»
    (АО «ИЦ «Буревестник»)
    ИНН 7814687586
    Юридический адрес: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1
    Телефон: +7(812) 615-12-39; +7(812) 458-89-95
    Web-сайт: www.bourevestnik.ru
    Е-mail: bourevestnik@alrosa.ru
    Лист № 6
    Всего листов 6

    Анализаторы рентгеновские однокюветные АРО (далее - анализаторы) конструктивно представляют собой стационарные напольные приборы модульной архитектуры.

    Анализаторы состоят из четырех блоков: устройство спектрометрическое, шкаф управления, делитель проб калибровочный, система охлаждения рентгеновской трубки. Взамен делителя проб калибровочного опционно может поставляется демультиплексор. К передней панели устройства спектрометрического крепится панель оператора.

    В анализаторе может быть установлено одновременно либо от 1 до 8 спектрометрических каналов, либо от 1 до 7 спектрометрических каналов и одна ППД-приставка (многоканальный спектрометр с полупроводниковым детектором). В анализаторе установлена одна измерительная кювета. В анализаторе установлены 2 гнезда для установки твердых реперного и фонового образцов.

    Принцип действия анализаторов основан на рентгенофлуоресцентном методе, в котором измеряются интенсивности аналитических линий рентгеновской флуоресценции химических элементов, входящих в состав анализируемых материалов, а также интенсивности рассеянного излучения рентгеновской трубки. Под действием первичного излучения рентгеновской трубки в анализируемом материале происходит возбуждение вторичного флуоресцентного излучения химических элементов, входящих в состав анализируемого материала. Флуоресцентное излучение, а также первичное излучение, рассеянное на анализируемом материале, проходят через окно измерительной кюветы и поступают в спектрометрические каналы. В каждом спектрометрическом канале, настроенном на соответствующую спектральную линию, происходит выделение этой линии из вторичного излучения. Далее излучение определенной длины волны направляется на окно блока детектирования, где оно преобразуется в электрические импульсы, которые затем считываются блоком регистрации, расположенным в шкафу управления. При использовании полупроводникового детектора (ППД-приставки) одновременно может регистрироваться вторичное излучение от нескольких элементов и выделяться по уровню энергии излучения того или иного химического элемента посредством цифрового амплитудного анализатора. Выходными сигналами анализатора являются интенсивности (скорости счета) на аналитических линиях, использующиеся для идентификации и количественного определения содержания вещества в анализируемом образце.

    Маркировка анализатора наносится методом лазерной гравировки на фирменной табличке, которая крепится на задней панели устройства спектрометрического анализатора и содержит следующую информацию: товарный знак предприятия-изготовителя, наименование и обозначение типа СИ, заводской номер, номер ТУ, знак утверждения типа, напряжение питания, частота сети электропитания, число фаз, потребляемая мощность, масса, степень защиты по ГОСТ 14254-2015, знак соответствия ЕАЭС, надпись «СДЕЛАНО В РОССИИ». На передней панели устройства спектрометрического нанесены условное обозначение анализатора, наименование предприятия-изготовителя, товарный знак предприятия-изготовителя.

    Пломбирование анализаторов не предусмотрено.

    Обозначение типа и заводской номер в цифровом формате, идентифицирующий каждый экземпляр анализатора, указываются на фирменной табличке, которая крепится на задней панели устройства спектрометрического анализатора.

    Нанесение знака поверки на анализаторы не предусмотрено.

    Общий вид анализаторов приведен на рисунке 1.

    Вид фирменной таблички с обозначением типа и заводским номером анализатора приведен на рисунке 2.

    Внешний вид. Анализаторы рентгеновские однокюветные (АРО), http://oei-analitika.ru

    Обочннчснис ТН1Ш

    заводского номера

    Место нанесения знака утверждения типа

    Место нанесения

    АО ИЦ БУРЕВЕСТНИК АНАЛИЗАТОР РЕНТГЕНОВСКИЙ ОДНОКЮВЕТНЫЙ АВйИ t У . 2 6;

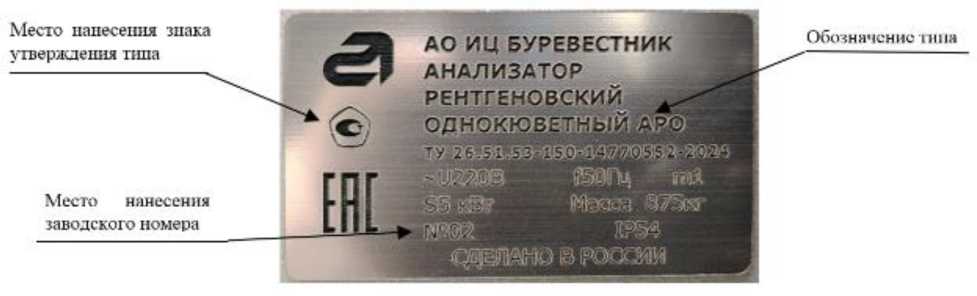

    Рисунок 2 - Вид фирменной таблички с обозначением типа и заводским номером анализаторов рентгеновских однокюветных АРО

    Внешний вид. Анализаторы рентгеновские однокюветные (АРО), http://oei-analitika.ru

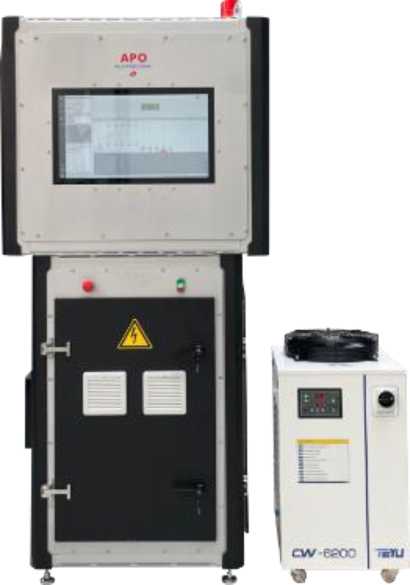

    Рисунок 1 - Общий вид анализаторов рентгеновских однокюветных АРО


    аблица 6 - Комплектность анализаторов

    Наименование

    Обозначение

    Количество

    Анализатор   рентгеновский   однокюветный   с

    установленными ПО 2)

    АРО 1)

    1 шт.

    Комплект инструмента и принадлежностей, запасных, сменных частей в соответствии с ведомостью ЗИП

    ТА24.1.211.129 ЗИ

    1 комплект

    Анализаторы рентгеновские однокюветные АРO. Руководство по эксплуатации

    ТА24.1.211.129 РЭ

    1 экз.

    Программный комплекс управления и сбора данных рентгеновского анализатора XRF-MSA SCADA. Руководство оператора

    -

    1 экз.

    Анализатор рентгеновский однокюветный АРO. Паспорт

    ТА24.1.211.129 ПС

    1 экз.

    • 1) В состав анализаторов рентгеновских однокюветных АРО входят:

    • - устройство спектрометрическое с установленными спектрометрическими каналами (количество и номенклатура каналов, установленных в анализаторе, определяется заказом) и 1 измерительной кюветой,

    • - шкаф управления с установленными ПО 2),

    • - делитель проб калибровочный,

    • - система охлаждения рентгеновской трубки,

    • 2) В комплект ПО входят:

    • - ПО XRF-MSA SCADA,

    • - ПО Armognac


    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Чувствительность анализатора, (имп/с) / (г/дм3), не менее при определении элементов (на аналитических линиях)

    - железо (FeKa)

    100

    - цинк (ZnKa), никель (NiKa)

    400

    - медь (CuKa), свинец (PbL01),

    1000

    - молибден (MoKa)

    300

    Относительное среднее квадратическое отклонение среднего значения интенсивности выходного сигнала, %, не более

    при определении элементов (на аналитических линиях): железо (FeKa), цинк (ZnKa), никель (NiKa), медь (CuKa), свинец (PbL01), молибден (MoKa)

    1,5

    при определении рассеянного излучения (дистиллированная вода)

    1,5

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (длинахширинахвысота), мм, не более

    Анализатор в сборе

    1380x1700x2455

    Устройство спектрометрическое

    1325х1605х1225

    Шкаф управления

    1255x1325x1455

    Делитель проб калибровочный

    250x625x785

    Система охлаждения рентгеновской трубки

    720x1020x1340

    Масса, кг, не более

    Анализатор в сборе

    1005

    Устройство спектрометрическое

    450

    Шкаф управления

    450

    Делитель проб калибровочный

    15

    Система охлаждения рентгеновской трубки

    90

    Потребляемая мощность, В^А, не более

    5000

    Электрическое питание осуществляется от сети переменного тока:

    • - напряжение, В

    • - частота, Гц

    от 207 до 253

    от 49 до 51

    Условия эксплуатации:

    • - температура окружающего воздуха, °C

    • - атмосферное давление, кПа

    • - относительная влажность воздуха при температуре +25 °C, %, не более

    от +12 до +32 от 84,0 до 106,7

    75

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Срок службы, лет, не менее

    10

    Средняя наработка анализатора до отказа, ч

    10000
