Номер по Госреестру СИ: 96614-25
96614-25 Преобразователи термоэлектрические
(NiCrSi-NiSi)
Назначение средства измерений:
Преобразователи термоэлектрические NiCrSi-NiSi (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры жидких, паро- и газообразных сред.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Общие сведения
Дата публикации - 13.10.2025
Срок свидетельства - 09.10.2030
Номер записи - c00242be-68c9-07eb-d0fb-1483414e9765
ID в реестре СИ - 1427122
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - RECKMANN GmbH
Страна - ГЕРМАНИЯ
Населенный пункт - Werkzeugstr. 19-23, 58093 Hagen
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2190 от 2025.10.09 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Преобразователи термоэлектрические (NiCrSi-NiSi)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Преобразователи термоэлектрические (NiCrSi-NiSi)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи термоэлектрические (NiCrSi-NiSi)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на термопреобразователи не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
представлены в разделе 7 «Использование по назначению» руководства по эксплуатации R58.2024.003 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски;
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия RECKMANN GmbH «R58.2024.001 СТП. Преобразователи термоэлектрические NiCrSi-NiSi. Стандарт предприятия».
Правообладатель
RECKMANN GmbH, Германия
Адрес: Werkzeugstr. 19-23, 58093 Hagen, Germany
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, дом 41, стр 1, помещ 263
Адрес места осуществления деятельности: 142300, Россия, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
RECKMANN GmbH, Германия
Адрес: Werkzeugstr. 19-23, 58093 Hagen, Germany
Принцип работы термопреобразователей основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Конструктивно термопреобразователи состоят из измерительной вставки и разъема Lemo. Измерительная вставка состоит из чувствительного элемента (ЧЭ), помещенного в термометрическую гильзу, изготовленную из сплава с высоким содержанием никеля (Inconel® 600). Посредством изолирующего порошка чувствительный элемент изолируется от термометрической гильзы. Измерительная вставка соединена с разъемом Lemo, к которому подключаются выводы ЧЭ для снятия выходного сигнала. ЧЭ ТП имеет номинальную статическую характеристику преобразования (НСХ) типа «N» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013). Класс допуска ТП - 1 по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013).
Общий вид термопреобразователей приведен на рисунке 1.

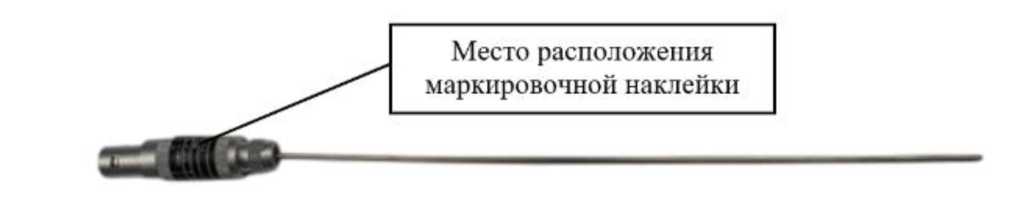

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной печати на маркировочную наклейку, размещенную на разъёме в месте, указанном на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид ТП
Тип, нсх Диапазон t, *С
24000138
NiCrSi-NiSi, N
■40...+1000
Класс допуска
•40 *С до +375 *С +375*С до+1000*С
Дата выпуска
05.2024
Рисунок 2 - Общий вид маркировочной наклейки с обозначением места несения серийного номера
|
Таблица 1 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Условное обозначение НСХ ЧЭ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) |
N |
|
Класс допуска ТП по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) |
1 |
|
Диапазон измерений температуры, °С |
от -40 до +1000 |
|
Номинальная температура применения, °С |
+750 |
|
Пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013), °С: от -40 °С до +375 °С включ. св. +375 °С до +1000 °С |
±1,5 ±0,004-t1) |
|
1) t - значение измеряемой температуры, °С. | |
|
Таблица 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +25 °С и относительной влажности воздуха от 30 % до 80 % (при 100 В), МОм, не менее |
100 |
|
Габаритные размеры:
|
2 190 |
|
Масса, кг, не более |
0,15 |
|
Условия эксплуатации:
|
от -40 до +250 80 |
аблица 3 - Показатели надежности
|
Средняя наработка на отказ при номинальной температуре применения, ч |
50000 |
|
Средний срок службы при номинальной температуре применения, лет |
6 |
|
Срок службы ТП (при непрерывном использовании) при верхнем пределе диапазона измерений, ч, не более |
250 |
