Номер по Госреестру СИ: 96648-25
96648-25 Устройства измерительные многофункциональные
(MMD)
Назначение средства измерений:
Устройства измерительные многофункциональные MMD (далее - устройства) предназначены для измерений напряжения, силы и частоты переменного тока, коэффициента мощности, активной, реактивной и полной электрической мощностей, а также преобразований входных аналоговых сигналов в электрические выходные сигналы силы постоянного электрического тока.
Внешний вид.
Устройства измерительные многофункциональные
Рисунок № 1
Внешний вид.
Устройства измерительные многофункциональные

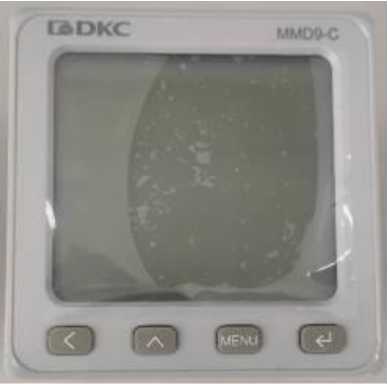

Рисунок № 2
Внешний вид.
Устройства измерительные многофункциональные

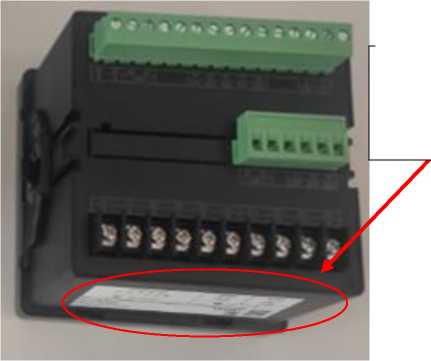

Рисунок № 3
Внешний вид.
Устройства измерительные многофункциональные

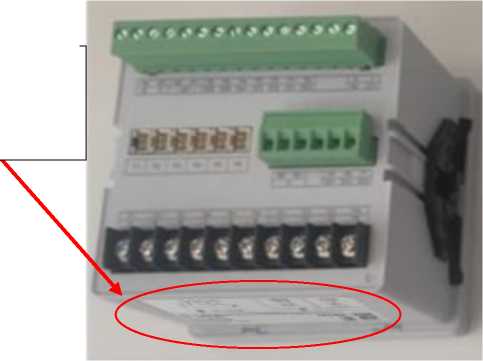

Рисунок № 4
Общие сведения
Дата публикации - 14.10.2025
Срок свидетельства - 13.10.2030
Номер записи - b2f7b6a4-69d6-db0f-e36e-45cc527f42d9
ID в реестре СИ - 1427088
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - IANGSU SFERE ELECTRIC CO., LTD
Страна - КИТАЙ
Населенный пункт - 1 Dongding Road, Jiangyin, Jiangsu
Уведомление о начале осуществления предпринимательской деятельности -
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1575 от 2016.10.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"
№1006 от 2017.05.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"
№1762 от 2020.10.23 О внесении изменений в описание типа АИИС КУЭ Энергопромсбыт
№1476 от 2024.06.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2205 от 2025.10.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Устройства измерительные многофункциональные (MMD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Устройства измерительные многофункциональные (MMD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройства измерительные многофункциональные (MMD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) приборов является встроенным. Программное обеспечение приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
ПО является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение | |||
|
Модификация |
MMD7-E |
MMD7-C |
MMD9-E |
MMD9-C |
|
Идентификационное наименование ПО |
MMD7-E |
MMD7-C |
MMD9-E |
MMD9 |
|
Номер версии (идентификационный номер ПО), не ниже |
1001 |
1001 |
1001 |
1001 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится методом наклейки на боковую панель устройств и на титульный лист эксплуатационной документации типографским.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены п.1.2 «Общая информация о назначении устройства» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 года № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Стандарт предприятия «СТП 0001-2023 Устройства измерительные
многофункциональные MMD»
Правообладатель
JIANGSU SFERE ELECTRIC CO., LTD, Китай
Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
JIANGSU SFERE ELECTRIC CO., LTD, Китай
Адрес: No.1 Dongding Road, Jiangyin, Jiangsu, China
Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя (далее - АЦП) и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на дисплее.
Конструктивно устройства выполнены в пластмассовом корпусе и состоят из входных первичных преобразователей напряжения и силы переменного тока, АЦП, микропроцессора, дисплея.
Приборы выпускаются в модификациях MMD7 и MMD9 отличающихся метрологическими и техническими характеристиками, типом дисплея, выполняемыми функциями.
На лицевой панели расположен дисплей и органы управления, на задней панели расположены входные и выходные порты.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Обозначение устройств представлено на рисунке 1. Общий вид устройств и места нанесения маркировки представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
MMD[1]-[2]-[3]
-
[1] - размер панели
7: 72х72
9: 96х96
-
[2] - тип дисплея
E: LED-дисплей
C: LCD-дисплей
-
[3] - дополнительные опции
RS:1 порт связи RS485 2RS: 2 порта связи RS485 A: аналоговые выходы R: релейные выходы D: дискретные входы T: температурные входы E: 1 порт Ethernet
I: ввод дифференциального тока
Рисунок 1 - Обозначение устройств
Места нанесения маркировки, заводского номера и знака утверждения типа
а) Модификации MMD9-E и MMD7-E
б) Модификации MMD9-C и MMD7-C
Рисунок 2 - Общий вид приборов
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные среднеквадратические значения фазного напряжения переменного тока, и(ф)ном, В |
230 |
|
Диапазон измерений среднеквадратического значения фазного напряжения переменного тока, В |
от 0,2 и(ф)ном до 1,2 и(ф)ном |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратического значения фазного напряжения переменного тока, % |
±0,2 |
|
Номинальные среднеквадратические значения междуфазного напряжения переменного тока, и(л)ном, В |
400 |
|
Диапазон измерений среднеквадратического значения междуфазного напряжения переменного тока, В |
от 0,2 и(л)ном до 1,2 и(л)ном |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратического значения междуфазного напряжения переменного тока, % |
±0,2 |
|
Номинальное среднеквадратическое значение силы переменного тока, 1ном, А |
1; 5 |
|
Диапазон измерений среднеквадратического значения переменного тока, А |
от 0,005 1ном до 1,2 1ном |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратического значения переменного тока, % |
±0,2 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений активной фазной и суммарной трехфазной электрической мощности, Вт |
от 0,2 и(ф)ном до 1,2 и(ф)ном от 0,005 1ном до 1,2 1ном |
|
Пределы допускаемой приведенной погрешности измерений активной фазной и суммарной трехфазной электрической мощности, % |
±0,3 |
|
Диапазон измерений реактивной фазной и трехфазной электрической мощности, Вар |
от 0,2 и(ф)ном до 1,2 и(ф)ном от 0,005 1ном до 1,2 1ном |
|
Пределы допускаемой приведенной погрешности измерений реактивной фазной и суммарной трехфазной электрической мощности, % |
±0,3 |
|
Диапазон измерений полной фазной и трехфазной электрической мощности, В •А |
от 0,2 и(ф)ном до 1,2 и(ф)ном от 0,005 1ном до 1,2 1ном |
|
Пределы допускаемой приведенной погрешности измерений полной фазной и трехфазной электрической мощности, % |
±0,3 |
|
Диапазон измерения фазного и трехфазного коэффициента мощности |
от -1,0 до +1,0 |
|
Пределы допускаемой относительной погрешности измерений фазного и трехфазного коэффициента мощности, % |
±0,5 |
|
Диапазон преобразования выходного сигнала силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
|
Пределы допускаемой основной приведенной к верхнему пределу диапазона погрешности преобразований выходного сигнала силы постоянного тока, % |
±0,5 |
|
Класс точности:
|
0,5S 2 |
|
Стартовый ток, А |
0,001 1ном |
|
Постоянная счетчика имп./(кВт^ч) / имп./(квар^ч) |
5000/5000 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
MMD7-C |
MMD9-C |
MMD7-E |
MMD9-E | |
|
Габаритные размеры (ДхШ*В), мм, не более |
72x72x83 |
96x96x83 |
72x72x83 |
96x96x83 |
|
Масса, кг, не более |
1 |
1 | ||
|
Напряжение питания от источника | ||||
|
постоянного тока, В |
от 80 до 270 | |||
|
Напряжение питания от источника | ||||
|
переменного тока частотой 50 Гц, В |
от 80 до 270 | |||
|
Потребляемая мощность, В^А, не более |
5 | |||
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, °С |
от -25 до +70 |
от -40 до +70 | ||
|
- относительная влажность (без | ||||
|
конденсата), %, не более |
от 5 до 95 |
от 5 до 95 | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
60000 |
|
Средний срок службы, лет |
10 |
