Масс-спектрометр является автоматизированным анализатором, в котором используется технология квадрупольной масс-спектрометрии, позволяющая проводить непрерывный мониторинг газов, молярные массы которых находятся в пределах от 1 до 250 а.е.м., в режиме онлайн для контроля производственных процессов и соблюдения экологических требований.

Все управление масс-спектрометра осуществляется через интегральный процессор, расположенный внутри корпуса, который также обеспечивает связь с управляющим компьютером, АСУТП и т.д.

Проба газа поступает в анализатор через терморегулируемую систему впуска. В масс-спектрометре применяется ионизатор для расщепления молекул образца. Небольшое количество пробы через капилляр поступает в ионизатор, где она подвергается бомбардировке электронами с образованием положительно заряженных ионов. Ионы выводятся из ионизатора и направляются в квадрупольный масс-фильтр. Заряженные фрагменты-ионов разделяются в зависимости от отношения их массы к заряду при прохождении через электрические поля, создаваемые квадрупольным масс-фильтром. Регистрация сигнала осуществляется с помощью детектора Фарадея.

Основными компонентами масс-спектрометра являются блок электроники, который обеспечивает работу прибора, квадрупольный анализатор масс, в состав которого входит ионный источник, масс-фильтр и блок детектора, форвакуумный и турбомолекулярный насосы для вакуумирования масс-спектрометра и обеспечения прокачки системы ввода пробы, источники питания, нагреватели, впускные клапаны отбора проб и различные модули связи. Перечисленные компоненты встроены в терморегулируемый корпус.

После выбора конфигурации и выбора метода анализа масс-спектрометр готов к автоматической работе, калибровке, сбору и передаче данных. Конфигурации, разработка нового метода и доступ к данным, собираемым масс-спектрометром, осуществляется через порт сети Ethernet. Доступ осуществляется через интерфейс Web-браузера с помощью программного обеспечения, не требующего лицензии, которое должно быть установлено пользователем на компьютере. Доступ защищен паролем и логином с целью безопасности. Подключение масс-спектрометра к локальной компьютерной сети выполняется посредством пары резервированных узлов сети Ethernet (10/100 Мбит/с) при помощи протокола TCP/IP и DHCP для конфигурации настроек сети. Данное сетевое подключение является адресом входа для ПК-клиентов, используемых для доступа к внедрённому локальному серверу в приборе. Требуемая информация по сетевому адресу прибора, имени пользователя и паролю предоставляется вместе с прибором.

При помощи программного обеспечения Questor 5 выполняются измерения во всех точках отбора проб. Web-интерфейс позволяет пользователю проверять состояние прибора, соблюдая при этом стандарты безопасности для входа в систему и для ведения электронных записей.

Полученные результаты измерений могут храниться во встроенном локальном процессоре или передаваться в диспетчерскую посредством нескольких способов передачи, включая OPC, Modbus, управление распределенной системой управления (DCS), или обособленные аналоговые выходы от 4 до 20 мА. Передачи по Modbus могут быть выполнены через интерфейсы RS232, RS422 или RS485.

К данному типу относится масс-спектрометр с заводским номером 65186.

Заводской номер нанесен на табличку (шильд), расположенную на передней панели масс-спектрометра, в цифровом формате методом лазерной печати.

Масс-спектрометр может крепиться на монтажной раме или к стене, общий вид масс-спектрометра представлен на рисунке 1.

Пломбирование и нанесение знака поверки на масс-спектрометр не предусмотрено.

Место нанесения заводского номера

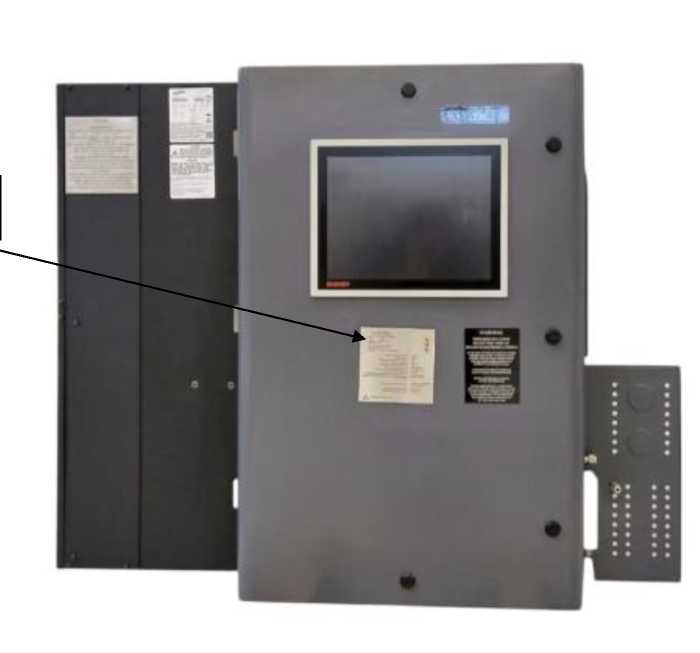

Рисунок 1 - Общий вид масс-спектрометра MAX300-RTG™2.0
