Номер по Госреестру СИ: 96567-25
96567-25 Измерители артериального давления и частоты пульса автоматические
(MEQ G1 Integra)
Назначение средства измерений:
Измерители артериального давления и частоты пульса автоматические MEQ G1 Integra (далее - измерители) предназначены для неинвазивных измерений систолического и диастолического артериального давления крови осциллометрическим методом и определения частоты пульса.

Внешний вид.
Измерители артериального давления и частоты пульса автоматические
Рисунок № 1

Внешний вид.
Измерители артериального давления и частоты пульса автоматические
Рисунок № 2
Программное обеспечение
Измерители имеют встроенное программное обеспечение (далее - ПО), размещенное внутри неразъемного корпуса, которое используется для проведения измерений и обработки результатов измерений.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 12 «Использование прибора» руководства по эксплуатации с гарантийным талоном.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п. 1.6;
Приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническом урегулированию и метрологии от 30.12.2019 № 3464 «Об утверждении государственной поверочной схемы
для электродиагностических средств измерений медицинского назначения»;
Стандарт предприятия Guangdong Transtek Medical Electronics Co., Ltd., Китайская Народная Республика.
ПравообладательGuangdong Transtek Medical Electronics Co., Ltd., Китай
Адрес: Zone A, No. 105, Dongli Road, Torch Development District, 528437 Zhongshan, Guangdong, PEOPLE'S REPUPLIC OF CHINA
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
ИНН: 9729338933
Телефон: 8 (495) 437-56-33
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Принцип действия измерителей основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в манжете. Частота пульса определяется по частоте пульсаций давления воздуха в манжете в интервале времени от момента определения систолического давления до момента определения диастолического давления. Нагнетание воздуха в манжету производится компрессором автоматически. Измерения артериального давления и частоты пульса проводятся автоматически, результаты измерений отображаются на дисплее в цифровом виде.
Измерители состоят из электронного блока и манжеты. Манжета состоит из пневмокамеры и рукава с застежкой для фиксации на плече. Манжета соединена с электронным блоком с помощью защелок.
На лицевой панели электронного блока находятся экран жидкокристаллического цифрового дисплея, кнопка «Пользователь 1»/«Настройка», кнопка «Пользователь 2»/«Активация», кнопка «Память». Кнопка включения расположена на верхней торцевой поверхности измерителя. На экране цифрового дисплея предусмотрены индикация результатов измерений систолического, диастолического артериального давления и частоты пульса; служебной информации (текущее значение давления в манжете, индикатор сердцебиения, индикатор аритмии, сообщение ошибки измерения, индикатор заряда аккумуляторного элемента питания, индикатор памяти, индикатор движения, идентификатор пользователя, символы низкого заряда аккумуляторного элемента питания, индикатор среднего значения 3 последних измерений).
Серийный номер средства измерений состоит из арабских цифр и наносится методом цифровой лазерной печати на этикетку, наклеенную на боковую поверхность измерителя.
Нанесение знака поверки и пломбирование измерителей не предусмотрено.
Общий вид измерителей представлен на рисунке 1. Маркировка и место нанесения серийного номера представлены на рисунке 2.
Лист № 2
Всего листов 5

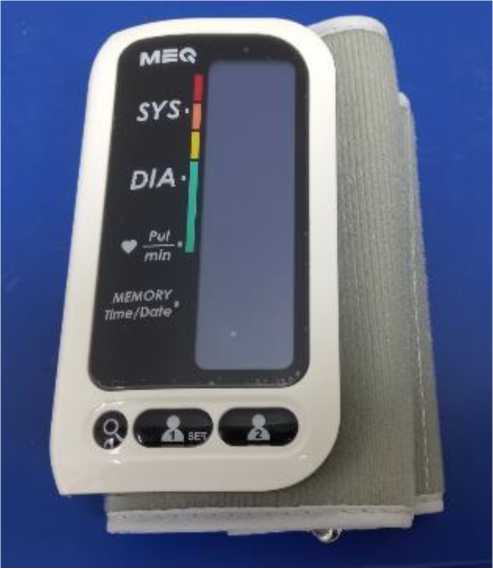

Рисунок 1 - Внешний вид измерителя артериального давления и частоты пульса автоматического MEQ G1 Integra

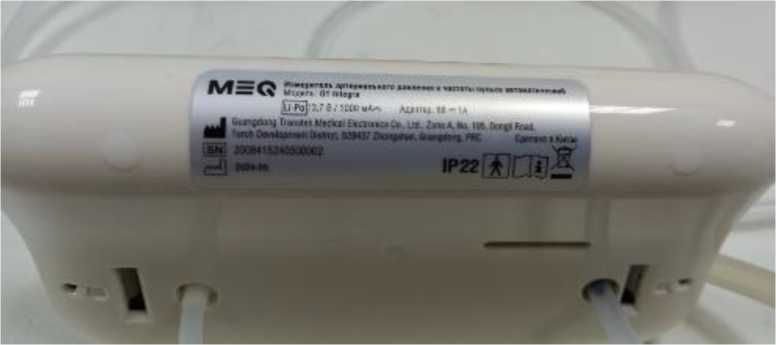

Рисунок 2 - Схема маркировки измерителя артериального давления и частоты пульса автоматического MEQ G1 Integra
аблица 3 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Измеритель артериального давления и частоты пульса автоматический MEQ G1 Integra в составе: | ||
|
Электронный блок со встроенной манжетой и аккумуляторным элементом питания |
АС2242-21 |
1 |
|
Адаптер переменного тока |
BLJ06L060100P-V |
1 |
|
Чехол для хранения прибора |
- |
1 |
|
Руководство по эксплуатации с гарантийным талоном |
- |
1 |
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний давления воздуха в манжете, мм рт.ст. |
от 0 до 299 |
|
Диапазон измерений давления воздуха в манжете, мм рт.ст. |
от 40 до 260 |
|
Пределы допускаемой абсолютной погрешности при измерении давления воздуха в манжете, мм рт.ст. |
±3 |
|
Диапазон измерений частоты пульса, мин-1 |
от 40 до 180 |
|
Пределы допускаемой относительной погрешности при измерении частоты пульса, % |
±5 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры электронного блока (ширинахглубинахвысота), мм
- высота |
от 130 до 132 от 72 до 74 от 28,4 до 30,4 |
|
Габаритные размеры манжеты AC2242-21, мм
- высота |
от 533 до 553 от 140 до 150 от 10 до 14 |
|
Габаритные размеры адаптера переменного тока BLJ06L060100P-V, мм
- высота |
от 41 до 43 от 56,5 до 58,5 от 62,3 до 64,3 |
|
Габаритные размеры чехла для хранения прибора, мм
- высота |
от 177 до 183 от 117 до 123 от 78 до 82 |
|
Масса электронного блока со встроенной манжетой (АС2242-21) и аккумуляторным элементом питания, г |
от 280 до 290 |
|
Масса чехла для хранения прибора, г |
от 60 до 66 |
|
Масса адаптер переменного тока BLJ06L060100P-V, г |
от 68 до 78 |
|
Питание от адаптера переменного тока:
Питание от литий-ионного аккумуляторного элемента питания, В |
от 100 до 240 50;60 3,7 |
|
Условия эксплуатации:
|
от +5 до +40 от 15 до 90 от 700 до 1060 |
|
Память для каждого пользователя (ID 1 и ID2), количество результатов измерений |
60 |
