Конструктивно пирометры инфракрасные AST (далее по тексту - пирометры) состоят из объектива, фокусирующего излучение объекта на приемник излучения, видоискателя с подсветкой и встроенным светодиодным дисплеем, электронного блока измерений и индикации, помещенного в корпус. Измеренное пирометрами значение температуры может быть передано на персональный компьютер по USB интерфейсу.

Пирометры являются оптико-электронными измерительными приборами, работающими в инфракрасной области электромагнитного спектра. Пирометры измеряют температуру на поверхности объекта или на границе разделения различных сред. Размер контролируемого участка поверхности определяется показателем визирования пирометров.

Пирометры выпускаются в следующих модификациях: AST Р250, AST Р390, AST Р450, AST Р450С. Модификации отличаются друг от друга метрологическими характеристиками.

Принцип действия пирометров основан на зависимости температуры от энергии электромагнитного (теплового) излучения объекта измерений в различных областях спектра излучения. Выходной сигнал приемника излучения пропорционален интенсивности поглощенного электромагнитного (теплового) излучения, которое в свою очередь связано с температурой объекта согласно закону Планка. Приемники излучения в пирометрах модификации AST Р250 работают на длине волны спектра излучения 1,6 мкм, в пирометрах модификации AST Р390 работают на длине волны спектра излучения 3,9 мкм, в пирометрах модификации AST Р450 на длине волны спектра излучения 1,0 мкм. В пирометрах модификации AST Р450С приемники работают в спектральных диапазонах от 0,8 до 1,1 мкм и от 0,9 до 1,1 мкм. В пирометрах предусмотрена возможность установки значения излучательной способности объекта измерения температуры.

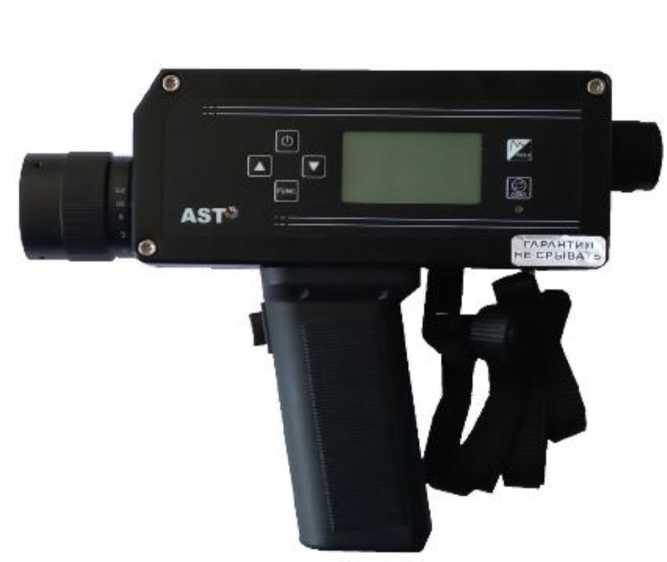

Общий вид средства измерений приведен на рисунке 1.

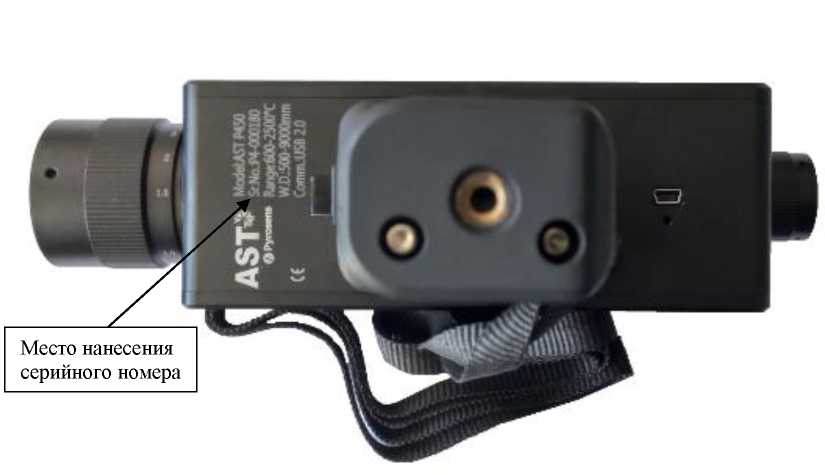

Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, гравируется на корпусе пирометров в месте, указанном на рисунке 2.

Рисунок 1 - Общий вид всех модификаций пирометра

Место нанесения серийного номера

Рисунок 2 - Место нанесения серийного номера

Корпус пирометров состоит из нескольких частей, соединенных винтами. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации и для предотвращения несанкционированного вскрытия предусмотрено пломбирование корпуса наклейками с двух сторон. Схема пломбировки приведена на рисунке 3.

Нанесение знака поверки на пирометры не предусмотрено.

- Схема пломбировки от несанкционированного доступа

Рисунок 3

Таблица 5 -

Таблица 2 - Метрологические характеристики модификаций AST Р250, AST Р450, AST Р450С

Таблица 3 - Метрологические характеристики модификации AST Р390

Таблица 4 -Технические характеристики
