Сведения о средстве измерений: 88607-23 Пирометры инфракрасные

Номер по Госреестру СИ: 88607-23
88607-23 Пирометры инфракрасные
(AST)

Назначение средства измерений:
Пирометры инфракрасные AST предназначены для неконтактных измерений температуры.

сертификация программного обеспечения
Внешний вид. Пирометры инфракрасные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Пирометры инфракрасные
Рисунок № 1
Внешний вид. Пирометры инфракрасные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Пирометры инфракрасные
Рисунок № 2
Внешний вид. Пирометры инфракрасные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Пирометры инфракрасные
Рисунок № 3
Внешний вид. Пирометры инфракрасные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Пирометры инфракрасные
Рисунок № 4
Внешний вид. Пирометры инфракрасные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Пирометры инфракрасные
Рисунок № 5

Общие сведения

Дата публикации - 29.03.2023
Срок свидетельства - 28.03.2028
Номер записи - 190608
ID в реестре СИ - 1407537
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модель AST А450С+, модель AST А250+, модель AST AL 514, модель AST AL 390, А450С+, А450+, А250С+, А250+, AST А250+PL, A450C+PL, A450C+ FO-PL, A450C+, A450+, A250+TL, A250+PL, A250+, A150,

Производитель

Изготовитель - Accurate Sensing Technologies Pvt. Ltd.
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 107
Выдано извещений - 0
Кол-во периодических поверок - 38
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№668 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Пирометры инфракрасные (AST)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Accurate Sensing Technologies Pvt. Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88607-23
28.03.2028
Пирометры инфракрасные, AST
Accurate Sensing Technologies Pvt. Ltd. (ИНДИЯ )
ОТ
МП
1 год

"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.

Стоимость 200 руб. или по подписке

Кто поверяет Пирометры инфракрасные (AST)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • A250+
  • A450C+PL
  • A250+TL
  • A250+PL
  • A150
  • A450C+
  • A450+
  • 31 31 0 0 21 21 0
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • AST А250+PL
  • A450C+ FO-PL
  • модель AST AL 390
  • модель AST AL 514
  • модель AST А450С+
  • модель AST А250+
  • А450С+
  • А450+
  • А250+
  • 40 39 38 2 0 40 38 2
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • А250С+
  • А250+
  • А450С+
  • A450C+ FO-PL
  • 36 0 36 0 36 0 36

    Стоимость поверки Пирометры инфракрасные (AST)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Пирометры модификаций A150, AL390, AL514, AL30, A250C+, A450C+, A250+, A450+, A250C+ FO-Pl, A450C+ FO-PL поставляются с внешним программным обеспечение (ПО) для подключения к персональному компьютеру (ПК). Внешнее ПО позволяет изменять коэффициент излучения, выводить значение измеренной температуры на экран ПК. Внутреннее (встроенное) ПО устанавливается при изготовлении пирометров и не имеет возможности к считыванию и модификации. Информация о метрологически значимой части ПО пользователю не доступна.

    Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

    Уровень защиты внутреннего программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные внутреннего программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    не доступно

    Номер версии (идентификационный номер) ПО

    не доступно

    Цифровой идентификатор ПО

    не доступно

    Внешнее ПО «InfraSoft», устанавливаемое на ПК, не является метрологически значимым и предназначено для подключения пирометров к ПК с целью изменения коэффициента излучения, передачи измеренного значения температуры.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и на индивидуальную этикетку в соответствии с рисунком 4.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в пункте глава 3 «Основы эксплуатации и установка пирометра» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    Стандарт предприятия изготовителя Accurate Sensing Technologies Pvt. Ltd.

    Правообладатель

    Accurate Sensing Technologies Pvt. Ltd., Индия

    Адрес: New Building, First Floor, 188А, B-169 (Part), B-188 (А), Road No. - 5, Mewar Industrial /\rea, Madri, Udaipur (Rajasthan) - 313003, INDIA

    Телефон: +91-294-3507736

    Факс: +91-294-350773

    Web-сайт: accuratesensors.com

    E-mail: sales@accuratesensors.com

    Изготовитель

    Accurate Sensing Technologies Pvt. Ltd., Индия
    Адрес: New Building, First Floor, 188А, B-l69 (Part), B-l88 (А), Road No. - 5, Mewar
    Industrial /\rea, Madri, Udaipur (Rajasthan) - 313003, INDIA
    Телефон: +91-294-3507736
    Факс: +91-294-350773
    Web-сайт: accuratesensors.com
    E-mail: sales@accuratesensors.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва)
    Адрес: 117418, г.Москва, Нахимовский пр-кт, д. 31
    Телефон: 8(495) 544-00-00, (499) 129-19-11
    Факс: 8(499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель

    Accurate Sensing Technologies Pvt. Ltd., Индия
    Адрес: New Building, First Floor, 188А, B-169 (Part), B-188 (А), Road No. - 5, Mewar Industrial /\rea, Madri, Udaipur (Rajasthan) - 313003, INDIA
    Телефон: +91-294-3507736
    Факс: +91-294-350773
    Web-сайт: accuratesensors.com
    E-mail: sales@accuratesensors.com

    Конструктивно пирометры инфракрасные AST (далее пирометры) состоят из объектива, фокусирующего излучение объекта на приемник излучения, электронного блока измерений и индикации. Измеренное пирометрами значение температуры может быть передано на персональный компьютер по USB интерфейсу.

    Пирометры являются оптико-электронными измерительными приборами, работающими в инфракрасной области электромагнитного спектра. Пирометры измеряют температуру на поверхности объекта или на границе разделения различных сред. Размер контролируемого участка поверхности определяется показателем визирования пирометров.

    Принцип действия основан на зависимости температуры от энергии электромагнитного (теплового) излучения объекта измерений в различных областях спектра излучения. Выходной сигнал приемника излучения пропорционален интенсивности поглощенного электромагнитного (теплового) излучения, которое в свою очередь связано с температурой объекта согласно закону Планка. Приемник или приемники излучения в пирометрах работают на длине волны спектра излучения от 0,7 до 1,6 мкм. В пирометрах предусмотрена возможность установки значения излучательной способности объекта измерения температуры.

    К данному типу пирометров относятся следующие модификации: A150, AL390, AL514, AL30, A250C+, A450C+, A250+, A450+, A250C+ FO-PL, A450C+ FO-PL. Модификации отличаются метрологическими и техническими характеристиками.

    Модификации A250C+ FO-PL, A450C+ FO-PL состоят из измерительного блока и оптической головки

    Для модификаций A150, AL390, AL514, AL30, A250C+, A450C+, A250+, A450+ в зависимости от наличия лазерных целеуказателей или беспараллаксной системы визирования в обозначении модификаций пирометров дополнительно могут быть включены символы «PL» (лазерный целеуказатель) и «TL» (беспараллаксная система визирования).

    Нанесение знака поверки на пирометры не предусмотрено.

    Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке или гравируется на корпусе пирометров и имеет цифро-буквенное обозначение.

    Общий вид средства измерений приведен на рисунках 1-3.

    Внешний вид. Пирометры инфракрасные (AST), http://oei-analitika.ru

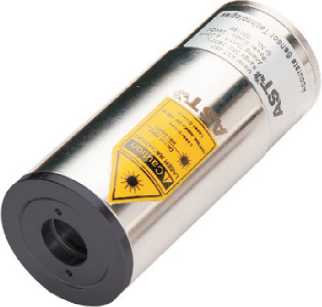

    Рисунок 1 - Общий вид средства измерений А150, AL514, AL390, AL30

    Внешний вид. Пирометры инфракрасные (AST), http://oei-analitika.ru

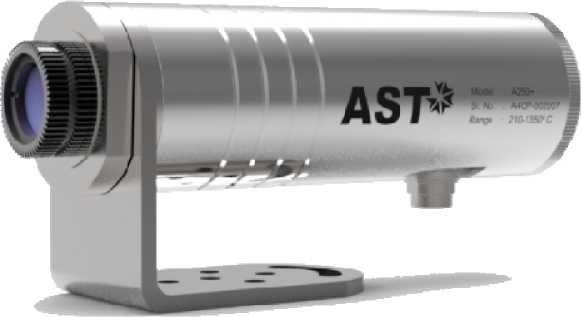

    Рисунок 2 - Общий вид средства измерений A250C+, A450C+, A250+, A450+,

    Внешний вид. Пирометры инфракрасные (AST), http://oei-analitika.ru

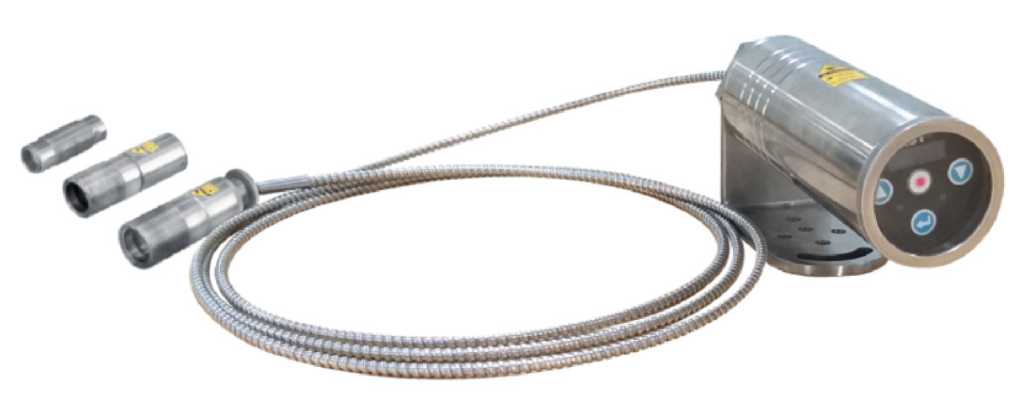

    Рисунок 3 - Общий вид средства измерений A250C+ FO-PL, A450C+ FO-PL

    Внешний вид. Пирометры инфракрасные (AST), http://oei-analitika.ru
    Внешний вид. Пирометры инфракрасные (AST), http://oei-analitika.ru

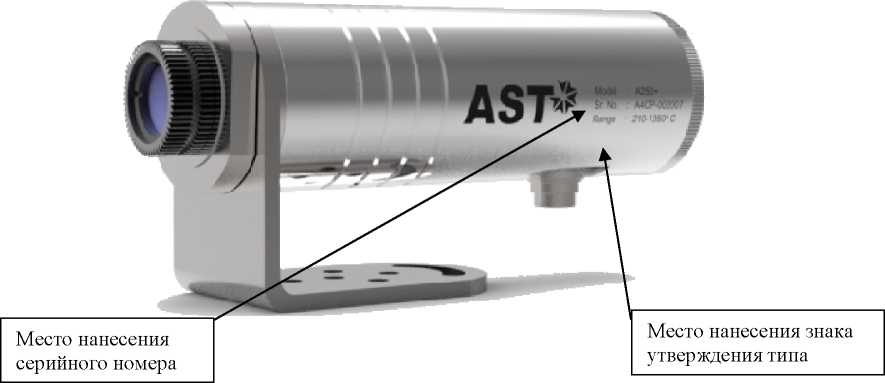

    Рисунок 4 - Место нанесения заводского номера и знака утверждения типа

    Пломбирование пирометров не предусмотрено.


    Таблица 12 -

    Наименование

    Обозначение

    Количество

    Пирометр инфракрасные AST

    Модификация в соответствии с заказом

    1 шт.

    Руководство по эксплуатации

    В соответствии с заказом

    1 экз.

    Соединительный кабель 12-жильный

    -

    1 шт.

    Кабель USB

    -

    1 шт.

    Диск с программным обеспечением

    -

    1 шт.


    Таблица 2 - Метрологические характеристики модификаций А250С+ и А450С+

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от +350 до +1000 от +475 до +1475

    от +600 до +1600 от +800 до +2500 от +1000 до +3000

    Пределы    допускаемой    абсолютной

    погрешности измерений температуры, °С

    ±(1+0,0051изм)

    П р и м е ч а н и е ^зм - измеренное значение температуры, °С

    Таблица 3 - Метрологические характеристики модификаций А250С+ FO-PL и А450С+ FO-PL

    Модификация пирометра

    А250С+ FO-PL

    А450С+ FO-PL

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от +350 до +1000 от +450 до +1350

    от +600 до +1600 от +800 до +2500 от +1000 до +3000

    Пределы    допускаемой    абсолютной

    погрешности измерений температуры, °С

    ±(1+0,005Чизм)

    П р и м е ч а н и е ^зм - измеренное значение температуры, °С

    Таблица 4 - Метрологические характеристики модификаций А250+ и А450+

    Модификация пирометра

    А250+

    А450+

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от +210 до +1350 от +250 до +1800 от +300 до +2500 от +350 до +3000

    от +600 до +2500

    Пределы    допускаемой    абсолютной

    погрешности измерений температуры, °С

    ±(1+0,0031изм)

    П р и м е ч а н и е ^зм - измеренное значение температуры, °С

    Таблица 5 - Метрологические характеристики модификации А150

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от +75 до +700

    Пределы    допускаемой    абсолютной

    погрешности измерений температуры, °С: от +75 °С до +400 °С включ.

    Св.+400 °С до +700 °С

    ±3

    ±(1+0,0051изм)

    П р и м е ч а н и е ^зм - измеренное значение температуры, °С

    Модификация пирометра

    Диапазон измерений температуры, °С

    от +300 до +1500

    Пределы    допускаемой    абсолютной

    погрешности измерений температуры, °С

    ±(0,015Чизм)

    П р и м е ч а н и е ^зм - измеренное значение температуры, °С

    Таблица 7 - Метрологические характеристики модификации AL514

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от +300 до +1400 от +400 до +2500

    Пределы    допускаемой    абсолютной

    погрешности измерений температуры, °С от +300 °С до +500 °С включ.

    ±(0,015Чизм)

    св. +500 °С до +2500 °С

    ±(0,0Низм)

    П р и м е ч а н и е ^зм - измеренное значение температуры, °С

    Таблица 8 - Метрологические характеристики модификации АL30

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от 0 до +1000 от +75 до +1000

    Пределы    допускаемой    абсолютной

    погрешности измерений температуры, °С от 0 °С до +150 °С включ.

    ±3

    св. +150 °С до +270 °С включ.

    ±(0,02Чизм)

    св. +270 °С до +1000 °С

    ±(0,015Чизм)

    П р и м е ч а н и е ^зм - измеренное значение температуры, °С

    Таблица 9 - Основные технические характеристики

    Модификация пирометра

    A250C+

    A450C+

    A250+

    A450+

    Наименование характеристики

    Значение

    Показатель визирования, не менее

    1:150

    1:100

    1:75

    1:150

    1:300

    1:300

    Габаритные размеры (диаметрхдлина), мм, не менее

    56,0x185,5

    Рабочие условия применения:

    - температура окружающей среды, °С

    от 0 до +70

    Таблица 10 - Основные технические характеристики

    Модификация пирометра

    А150

    AL514    AL390

    AL30

    Наименование характеристики

    Значение

    Показатель визирования, не менее

    1:40

    1:50

    1:50 1:100

    Габаритные размеры (диаметрхдлина), мм, не менее

    49,5x132,0

    049,5x118,0

    Рабочие условия применения:

    - температура окружающей среды, °С

    от 0 до +70

    Таблица 11 - Основные технические характеристики

    Модификация пирометра

    A250C+ FO-PL

    A450C+ FO-PL

    Наименование характеристики

    Значение

    Показатель визирования, не менее

    1:150

    1:300

    1:200

    Габаритные размеры (диаметрхдлина), мм,

    не менее

    - измерительный блок

    49,5x132,0

    - оптическая головка

    14,5x44,0; 25x47,5

    Рабочие условия применения:

    - температура окружающей среды, °С

    от 0 до +70


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
