Сведения о средстве измерений: 96613-25 Установки пикнометрические

Номер по Госреестру СИ: 96613-25
96613-25 Установки пикнометрические
(HDF-SNG)

Назначение средства измерений:
Установки пикнометрические HDF-SNG (далее - установки) предназначены для прецизионных измерений плотности жидкостей пикнометрическим методом, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для проведения поверки, калибровки и контроля метрологических характеристик поточных преобразователей плотности жидкости и каналов измерений плотности преобразователей массового расхода.

Внешний вид.
Установки пикнометрические
Рисунок № 1

Внешний вид.
Установки пикнометрические
Рисунок № 2

Внешний вид. Установки пикнометрические, http://oei-analitika.ru рисунок № 3

Внешний вид.
Установки пикнометрические
Рисунок № 3

Внешний вид. Установки пикнометрические, http://oei-analitika.ru рисунок № 4

Внешний вид.
Установки пикнометрические
Рисунок № 4

Внешний вид. Установки пикнометрические, http://oei-analitika.ru рисунок № 5

Внешний вид.
Установки пикнометрические
Рисунок № 5

Общие сведения

Дата публикации - 08.10.2025
Срок свидетельства - 06.10.2030
Номер записи - 34d342db-dba1-7970-b7bc-2720056b4ddb
ID в реестре СИ - 1427007
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Системы Нефть и Газ»
Страна - РОССИЯ
Населенный пункт - 141108, Московская область, г. Щелково, ул. Заводская, д. 1, корп. 1
Уведомление о начале осуществления предпринимательской деятельности -

MI_27 Кто утвердит тип СИ

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2146 от 2025.10.06 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Установки пикнометрические (HDF-SNG)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Системы Нефть и Газ»

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
96356-25	Система измерений количества и показателей качества конденсата газового стабильного, Общество с ограниченной ответственностью «Системы Нефть и Газ» (РОССИЯ 141108, Московская область, г. Щелково, ул. Заводская, д. 1, корп. 1)	ОТ МП	1 год
96613-25 06.10.2030	Установки пикнометрические, HDF-SNG Общество с ограниченной ответственностью «Системы Нефть и Газ» (РОССИЯ 141108, Московская область, г. Щелково, ул. Заводская, д. 1, корп. 1)	ОТ МП	1 год

V_22 Поверка по организации в динамике по годам

Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

максимальное количество поверок за день
среднее количество поверок в месяц и год
количество месяцев (в выбранном временном интервале)
количество годов (в выбранном временном интервале)
общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Установки пикнометрические (HDF-SNG)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541)	РСТ	Нет модификации	1		1	0	0	1	1	0

Стоимость поверки Установки пикнометрические (HDF-SNG)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится типографским способом на титульные листы паспорта и руководства по эксплуатации и методом гравировки на пластину, которая крепится на крышку основного корпуса установки.

Сведения о методиках измерений
Сведения о методиках (методах) измерений

приведены в разделах 7 «Выполнение измерений», 8 «Вычисления» и 9 «Неопределенность измерений» руководства по эксплуатации «Установки пикнометрические HDF-SNG».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603

ТУ 28.99.39-028-48788345-2024 «Установки пикнометрические HDF-SNG. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ») ИНН 5050024775

Юридический адрес: 141108, Московская обл., г.о. Щелково, г. Щелково, ул. Первомайская, д. 1, помещ. 1, ком. 6

Телефон +7 (495) 995-01-53 Факс: +7 (495) 741-21-18 E-mail: office@og.systems

Изготовитель

Общество с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ») ИНН 5050024775
Адрес: 141108, Московская обл., г.о. Щелково, г. Щелково, ул. Первомайская, д. 1, помещ. 1, ком. 6
Телефон +7 (495) 995-01-53 Факс: +7 (495) 741-21-18 E-mail: office@og.systems

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Правообладатель

Общество с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ») ИНН 5050024775
Юридический адрес: 141108, Московская обл., г.о. Щелково, г. Щелково, ул. Первомайская, д. 1, помещ. 1, ком. 6
Телефон +7 (495) 995-01-53 Факс: +7 (495) 741-21-18 E-mail: office@og.systems

Принцип действия установок основан на пикнометрическом методе измерений плотности жидкости с применением металлических напорных пикнометров. Сущность метода состоит в определении массы известного объёма жидкости, отобранной из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разностей значений массы заполненных и пустых пикнометров на соответствующие значения объёма пикнометров при условиях отбора проб жидкости. Значения массы пустых и заполненных пикнометров определяют с применением электронных весов методом прямого взвешивания либо компаратора массы методом замещения набором эталонных гирь. Давление, температуру жидкости и температуру пикнометров определяют в момент отбора пробы жидкости в пикнометры при помощи средств измерений утвержденного типа из комплекта установки.

Конструктивно установки состоят из следующих основных частей: основного корпуса установки, металлических пикнометров, преобразователей температуры и давления, электронных весов либо компаратора массы, набора гирь, комплектов гибких рукавов высокого давления с быстросъёмными соединениями, запасных частей и инструмента в транспортировочных кейсах. В основном корпусе установки размещен термоизолирующий кейс для пикнометров, вмонтированы технологические трубопроводы, краны запорные для переключения потока, первичные преобразователи давления, температуры и индикатор расхода. Также в корпусе установки размещаются вторичные приборы средств измерений температуры и давления, комплект запасных частей и материалов. Термоизолирующий кейс для пикнометров имеет встроенные температурные датчики контактного типа для измерений температуры пикнометров. Корпус установки, кейсы для транспортировки пикнометров, весов, гирь, преобразователей температуры и давления (опционально), кейс гибких рукавов, запасных частей и инструментов выполнены из легких композитных материалов и снабжены ручками для переноски. Для выполнения измерений плотности установка подключается к трубопроводу с транспортируемой жидкостью.

Установки выпускаются в двух исполнениях в зависимости от диапазона температуры рабочей жидкости: исполнение 1 и исполнение 2.

В состав установок входят средства измерений утвержденного типа. Наименования типов средств измерений, входящих в комплект установок, регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений, а также класс точности применяемых весов и гирь утвержденного типа приведены в таблице 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер в цифровом формате наносится на пластину из нержавеющей стали методом гравировки (рисунок 1). Пластина крепится на крышку основного корпуса установки (рисунки 2, 3).

Общие виды основных корпусов установок показаны на рисунках 2 и 3. Пломбирование установок не предусмотрено.

Место нанесения знака утверждения типа

//СИСТЕМЫ // нефть и газ

Установка пикнометрическая HDF-SNG

ООО «СНГ»

office (§)og. systems www. og systems

ГОД ПРОИЗВОДСТВА - 2024

РАБОЧЕЕ ДАВЛЕНИЕ (МАКСИМАЛЬНОЕ) -10,0 МПа ПРОБНОЕ ДАВЛЕНИЕ -12,5 МПа СЕРИЙНЫЙ НОМЕР - 20201

141108, Московская область, г.о. Щелково, г. Щелково, ул. Первомайская, д. 1, помещ. 1, ком. 6 +7 (495) 995-01-53

Внешний вид. Установки пикнометрические (HDF-SNG), http://oei-analitika.ru

Место нанесения серийного номера

Рисунок 1 - Макет пластины на основном корпусе установок пикнометрических HDF-SNG с местами нанесения серийного номера и знака утверждения типа

с о о

Место

крепления пластины

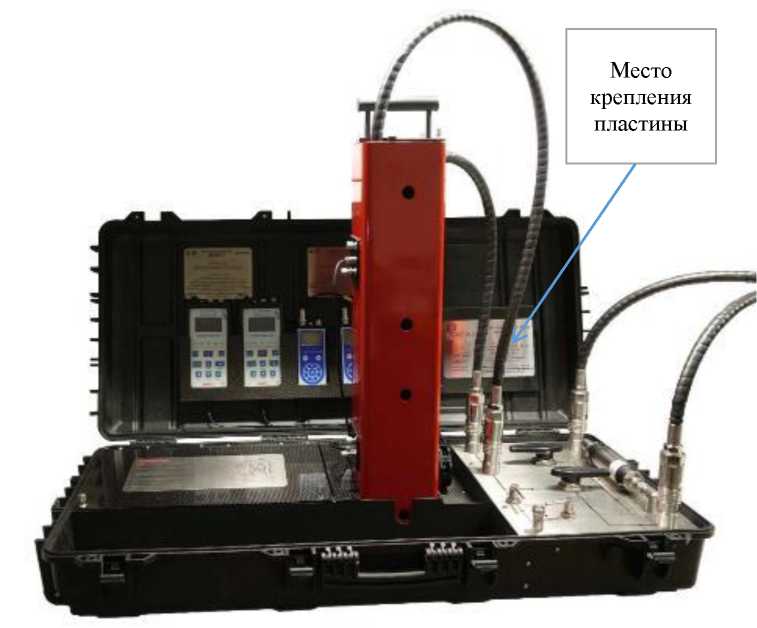

Рисунок 2 - Общий вид основного корпуса установок пикнометрических HDF-SNG с трехходовым краном переключения потока с указанием места крепления пластины

Место крепления пластины

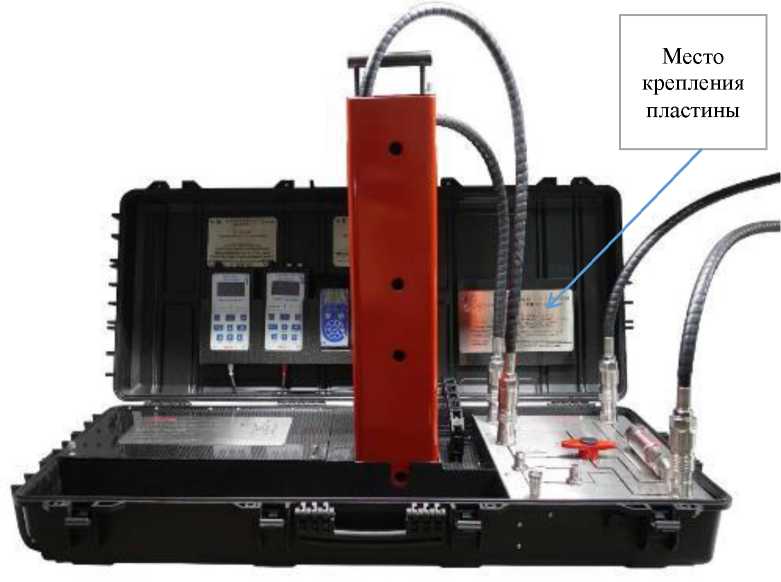

Рисунок 3 - Общий вид основного корпуса установок пикнометрических HDF-SNG с четырехходовым краном переключения потока с указанием места крепления пластины

Лист № 4 Всего листов 6

Таблица 4 - Комплектность установок

Наименование	Обозначение	Количество
Установка пикнометрическая в составе:	HDF-SNG	1 шт.
- пикнометры напорные (рег. № 94814-25)*	HDF-SNG	2 (4**) шт.
- термоизолирующий кейс для пикнометров	-	1 (2**) шт.
- комплект технологических трубопроводов с ротаметром	-	1 шт.
- термометры цифровые малогабаритные ТЦМ 9410 модификации ТЦМ 9410Ех/М1, ТЦМ 9410Ех/М1Н в комплекте с термопреобразователями ТТЦ модели ТТЦ01-180 (рег. № 68355-17) и термопреобразователями сопротивления из платины ТС с чувствительными элементами ЧЭ типа ЧЭПТ (рег. №58808-14)	ТЦМ 9410	1 (2**) комплекта
- калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-030» исполнения «ЭЛЕМЕР-КДМ-030Ех» (рег. № 64695-16) в комплекте с преобразователями давления эталонными ПДЭ-020 исполнения ПДЭ-020Ех (рег. № 58668-14)	ЭЛЕМЕР-КДМ-030	1 (2**) комплекта
Весы специального класса точности по ГОСТ OIML R 76-1-2011 с НИВ не менее 6 кг либо компаратор массы со значением среднего квадратического отклонения показаний не более 10 мг	в соответствии с описанием типа СИ	1 шт.
Набор гирь класса точности Е2 по ГОСТ OIML R 111-1-2009	-	1 комплект
Комплект запасных частей и материалов	в зависимости от заказа	1 шт.
Руководство по эксплуатации	28.99.39-028-48788345 РЭ	1 экз.
Паспорт	28.99.39-028-48788345 ПС	1 экз.
* Исполнение пикнометров в зависимости от заказа на исполнение установки ** В зависимости от заказа

Таблица 1 - Метрологические характеристики установок

Наименование характеристики	Значение
Диапазон измерений плотности жидкости, кг/м³	от 600 до 2000*
Доверительные границы погрешности измерений плотности при доверительной вероятности 0,95, кг/м³	±0,10
* Верхняя граница диапазона измерений плотности установки зависит от наибольшего предела взвешивания (НПВ) весов или компаратора массы из комплекта установки и указывается в паспорте на установку, но не менее 1200 кг/м³

Таблица 2 - Технические характеристики установок

Наименование характеристики	Значение
Габаритные размеры установки (основной корпус), мм, не более:
- высота	210
- ширина	525
- длина	1200
Масса установки (в зависимости от заказа), кг	от 63 до 102
Условия эксплуатации:
- рабочее давление исследуемой жидкости, МПа, не более:	10,0
- температура исследуемой жидкости, °С:	от 0 до +50 (исполнение 1)
	от 0 до +90 (исполнение 2)
- температура окружающего воздуха, °С:
а) при отборе пробы жидкости в пикнометры	от -25 до +50
б) при взвешивании пикнометров	по паспорту на весы
- относительная влажность окружающего воздуха, %, не более:
а) при отборе пробы жидкости в пикнометры	100
б) при взвешивании пикнометров	по паспорту на весы
Маркировка взрывозащиты
- термометры цифровые малогабаритные ТЦМ 9410
модификации ТЦМ9410Ех/М1, ТЦМ 9410Ех/М1Н	0Ех ia IIA/IIB/IIC T6 Ga X;
- калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-030»
исполнения «ЭЛЕМЕР-КДМ-030Ех»	1Ex ib IIB T6 Gb X;
- преобразователи давления эталонные ПДЭ-020 исполнения
ПДЭ-020Ех	0Ех ia IIC Т6 Ga X

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Срок службы установки, лет, не менее	10
Средняя наработка до отказа, ч, не менее	30000
