Принцип действия СИКП основан на прямом методе динамических измерений массы брутто КГС с применением преобразователей массового расхода. Выходные электрические сигналы от преобразователей массового расхода, избыточного давления, температуры, плотности и объемной доли воды по измерительным каналам поступают на вход комплексов измерительно-вычислительных ИМЦ-07.

Массу нетто КГС определяют как разность массы брутто КГС и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей и механических примесей в КГС.

СИКП представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

В состав СИКП входят:

• - комплекс технологический, который включает в свой состав блок технологический, дренажную емкость, арматурный блок и внеблочное оборудование;

• - система сбора, обработки информации и управления (далее - СОИ);

• - система распределения электроэнергии;

• - комплект запасных частей, инструмента и принадлежностей.

В состав блока технологического входят:

• - блок фильтров;

• - блок измерительных линий (далее - БИЛ), состоящий из одной рабочей измерительной линии (далее - ИЛ) (DN 150) и одной контрольно-резервной ИЛ (DN 150);

• - блок измерений показателей качества (далее - БИК);

• - узел подключения передвижной поверочной установки;

• - межузловое оборудование;

• - блочно-модульное здание.

В состав СИКП входят средства измерений утвержденного типа, участвующие в измерениях массового расхода и массы КГС, контроле и измерениях показателей качества КГС:

• - счетчики-расходомеры массовые Штрай-Масс (регистрационный номер 70629-18 в Федеральном информационном фонде по обеспечению единства измерений (далее -ФИФОЕИ)) модификации ШМ-2001 (далее - СРМ);

• - датчики давления Агат-100МТ (регистрационный номер 74779-19 в ФИФОЕИ) модели Агат- 100МТ-Exd-ДИ;

• - термопреобразователи прецизионные ПТ 0304-ВТ (регистрационный номер 77963-20 в ФИФОЕИ);

• - влагомеры нефти поточные УДВН-2п (регистрационный номер 77816-20 в ФИФОЕИ);

• - преобразователи плотности жидкости Promass Q 300 (регистрационный номер 76031-19 в ФИФОЕИ);

• - комплексы    измерительно-вычислительные    ИМЦ-07     (регистрационный

номер 75139-19 в ФИФОЕИ) (далее - ИВК).

В СИКП установлены местные показывающие средства измерений давления и температуры. Управление технологическим и инженерным оборудованием СИКП осуществляется программируемым логическим контроллером.

В состав СИКП входят автоматизированные рабочие места (далее - АРМ) оператора СИКП, которые обеспечивают отображение и регистрацию измерительной и технологической информации по СИКП, оповещение персонала о нарушениях технологического режима и авариях, ведение журнала событий, автоматизированное управление и технологический контроль работы оборудования СИКП, архивирование данных, формирование и печать отчетных документов.

СИКП обеспечивает выполнение следующих основных функций:

• - автоматическое измерение массы брутто, давления, температуры, плотности КГС и объемной доли воды в КГС;

• - автоматизированное вычисление массы нетто КГС;

• - автоматический и ручной отбор проб КГС в соответствии с ГОСТ 2517-2012;

• - контроль метрологических характеристик СРМ, установленного на рабочей ИЛ, по СРМ, установленному на контрольно-резервной ИЛ, или по передвижной поверочной установке;

• - поверка СРМ на месте эксплуатации без нарушения процесса измерений по передвижной поверочной установке;

• - отображение (индикация), регистрация и хранение результатов измерений и расчетов, формирование отчетов;

• - передача информации на верхний уровень;

• - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Пломбирование СИКП не предусмотрено.

Нанесение знака поверки на СИКП не предусмотрено.

К настоящему типу средства измерений относится СИКП с заводским номером 813.

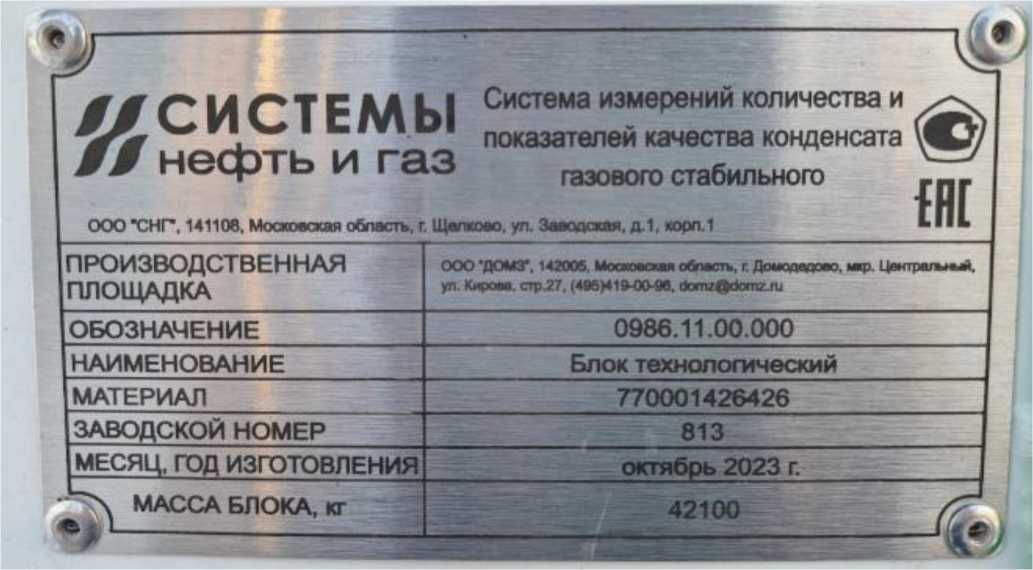

Заводской номер СИКП в виде цифрового обозначения, состоящего из арабских цифр, наносится металлографическим методом на металлическую маркировочную табличку, закрепленную на технологическом блоке СИКП. Маркировочная табличка представлена на рисунке 1.

Рисунок 1 - Маркировочная табличка

Комплектность СИКП приведена в таблице 4.

Таблица 4 - Комплектность СИКП

Метрологические характеристики СИКП приведены в таблице 2.

Таблица 2 - Метрологические характеристики СИКП

Основные технические характеристики СИКП приведены в таблице 3.

Таблица 3 - Основные технические характеристики СИКП
