Номер по Госреестру СИ: 96509-25
96509-25 Анализаторы вибрационных, ударных и акустических измерений
()
Назначение средства измерений:
Анализаторы вибрационных, ударных и акустических измерений (далее - анализаторы) предназначены для измерений виброакустических величин (виброускорения, виброскорости, виброперемещения, ударного ускорения и звукового давления).
Внешний вид.
Анализаторы вибрационных, ударных и акустических измерений

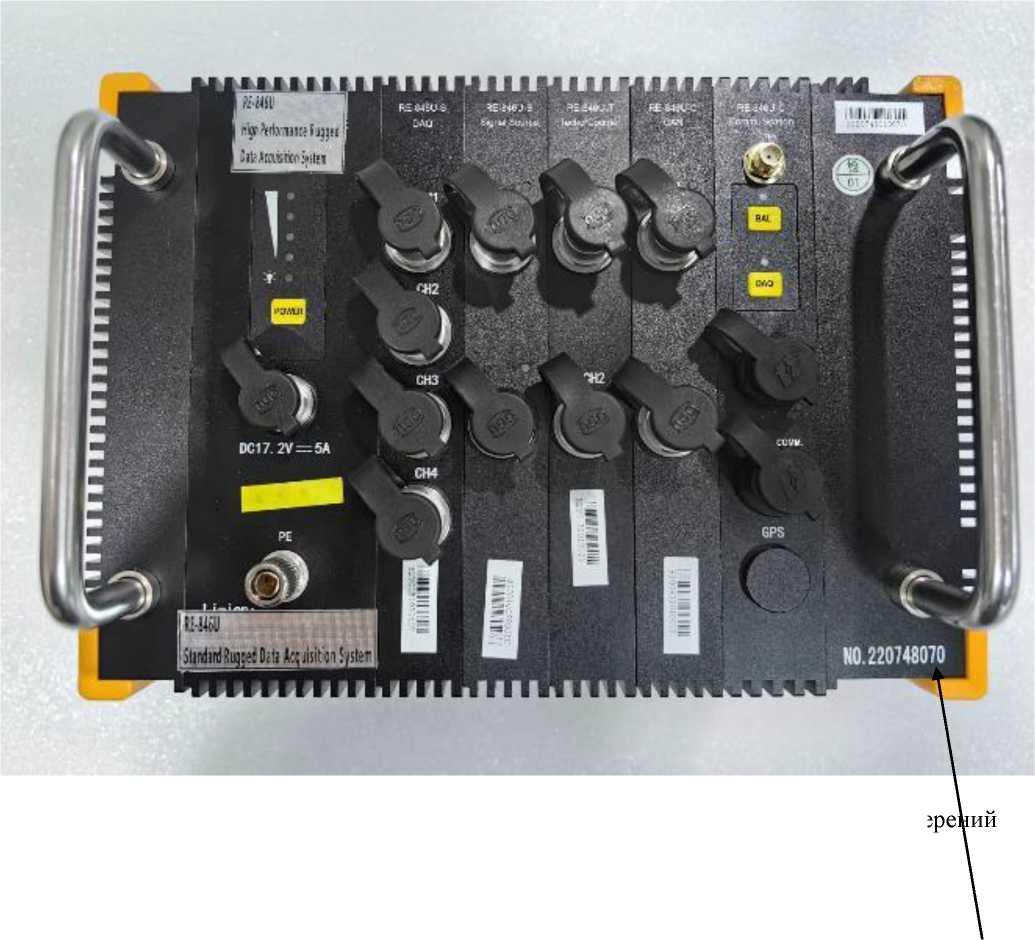

Рисунок № 1
Внешний вид.
Анализаторы вибрационных, ударных и акустических измерений

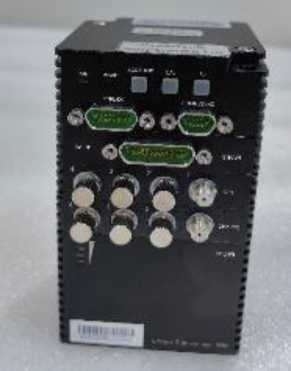

Рисунок № 2
Внешний вид.
Анализаторы вибрационных, ударных и акустических измерений

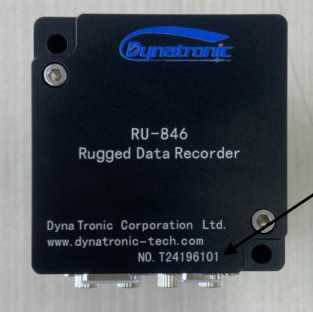

Рисунок № 3
Внешний вид.
Анализаторы вибрационных, ударных и акустических измерений

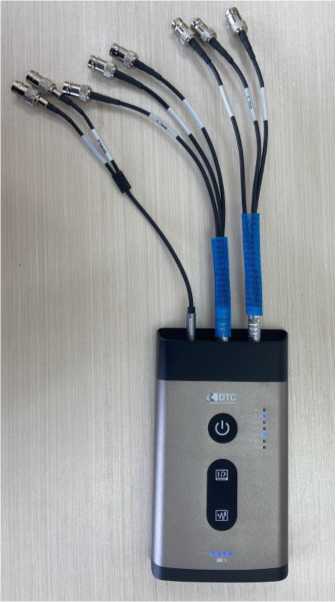

Рисунок № 4
Внешний вид.
Анализаторы вибрационных, ударных и акустических измерений

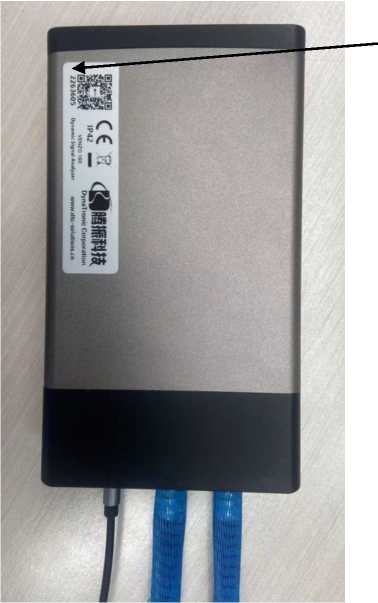

Рисунок № 5
Внешний вид.
Анализаторы вибрационных, ударных и акустических измерений
Рисунок № 6
Внешний вид.
Анализаторы вибрационных, ударных и акустических измерений
Рисунок № 7
Общие сведения
Дата публикации - 30.09.2025
Срок свидетельства - 26.09.2030
Номер записи - dd9ce10f-6eeb-163b-b1d7-c0dc7bb0e192
ID в реестре СИ - 1426988
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - DynaTronic Corporation Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2078 от 2025.09.26 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Анализаторы вибрационных, ударных и акустических измерений ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений DynaTronic Corporation Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81160-20 31.12.2025 |
Аппаратура измерения ударного импульса VENZO серии 600, DynaTronic Corporation Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
81156-20 31.12.2025 |
Аппаратура управления виброиспытаниями VENZO серии 800, DynaTronic Corporation Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
96509-25 26.09.2030 |
Анализаторы вибрационных, ударных и акустических измерений, DynaTronic Corporation Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
Кто поверяет Анализаторы вибрационных, ударных и акустических измерений ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы вибрационных, ударных и акустических измерений ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) служит для передачи, обработки, визуализации и хранения измерительной информации. Анализаторы имеют встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для обеспечения функционирования измерительных каналов анализаторов, управления настройками, преобразования сигналов и обмена данными и является метрологически значимым. Встроенное программное обеспечение устанавливается при производстве, конструкция анализаторов исключает возможность несанкционированного влияния.
Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать настройки анализаторов, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Защита внешнего ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализаторов и процессом измерений. Защита внешнего ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего программного обеспечения модификаций
RU-846, RE-846U
|
Идентификационные данные (признаки) |
Значение |
|
Для модификаций RU-846, RE-846U | |
|
Идентификационное наименование ПО |
Dynatronic Software |
|
Номер версии ПО |
6.24.2.27 и выше |
Таблица 2 - Идентификационные данные внешнего программного обеспечения модификации
Venzo 160
|
Идентификационные данные (признаки) |
Значение |
|
Для модификации Venzo 160 | |
|
Идентификационное наименование ПО |
SigAnalyzer |
|
Номер версии ПО |
1.0.9 и выше |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации методом наклейки или печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Измерение» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация изготовителя.
Правообладатель
DynaTronic Corporation Ltd., Китай
Адрес: Rm. 19C, Lockhart Ctr., 301-307 Lockhart Rd., Wan Chai, Hong Kong
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, пр-кт Нахимовский, д. 31
Адрес осуществления деятельности: г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс +7 (495) 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип работы анализаторов основан на осуществлении непрерывного приема, усиления и преобразования аналоговых сигналов от первичных преобразователей, записи полученных сигналов и обмене информацией с персональным компьютером.
Анализаторы выпускаются в следующих модификациях: RU-846, RE-846U и Venzo 160, которые отличаются измерительными модулями и их наличием, а также вариантом исполнения корпуса.
Анализаторы вибрационных, ударных и акустических измерений модификации RU-846 имеют компактную модульную конструкцию, состоящую из модуля управления, модуля связи, измерительных модулей и модуля питания. Измерительные модули могут быть двух типов: модули IEPE для подключения первичных преобразователей со встроенным согласующим усилителем и модули Charge для подключения первичных преобразователей с выходом по заряду.
Анализаторы вибрационных, ударных и акустических измерений модификации RE-846U представляют собой промышленную версию анализаторов модульной конструкции, состоящего из встроенного промышленного компьютера, накопителя памяти, интерфейсов связи, блока питания, модуля генератора, измерительных модулей DAQ и/или модулей тахометра.
Анализаторы вибрационных, ударных и акустических измерений модификации Venzo 160 представляют собой портативный анализатор с шестью входными измерительными каналами, двумя выходными каналами и питанием через интерфейс USB.
Общий вид анализаторов вибрационных, ударных и акустических измерений модификации RE-846U и место нанесения серийного номера представлены на рисунке 1. Общий вид анализаторов вибрационных, ударных и акустических измерений модификации RU-846 и место нанесения серийного номера представлены на рисунке 2. Общий вид анализаторов вибрационных, ударных и акустических измерений модификации Venzo 160 и место нанесения серийного номера представлены на рисунке 3.
Опломбирование анализаторов не предусмотрено. Нанесение знака поверки на анализаторы не предусмотрено. Серийный номер в цифро-буквенном или числовом формате наносится на корпус анализаторов методом гравировки или наклейки.
PVMJI
LAU
Slindird^uqwi Dili A::ji5itoi Systerl
,, ■” 1 •-■'
О
>'■
Общий вид анализаторов вибрационных, ударных и акустических измере
модификации RE-846U
Рисунок 1 -
Место нанесения
серийного номера
Рисунок 2 - Общий вид анализаторов вибрационных, ударных и акустических измерений модификации RU-846
Рисунок 3 - Общий вид анализаторов вибрационных, ударных и акустических измерений
модификации Venzo 160
Место нанесения серийного номера
Таблица 3 - Метрологические характеристики анализатор модификации RU-846
|
Наименование характеристики |
Значение |
|
Модуль IEPE | |
|
Количество измерительных каналов |
4 |
|
Диапазон измерений амплитудного значения напряжения переменного тока, мВ |
от 1 до 5000 |
|
Диапазон рабочих частот, Гц - в режиме DC |
от 0,1 до 20000 |
|
- в режимах AC и IEPE |
от 2 до 20000 |
|
Диапазон измерений виброускорения при коэффициенте преобразования 10 мВ/(м^с-2), м/с2 |
от 0,1 до 500 |
|
Диапазон измерений виброскорости при коэффициенте преобразования 10 мВ/(мм^с-1), мм/с |
от 0,1 до 500 |
|
Диапазон измерений виброперемещения при коэффициенте преобразования 1 мВ/мкм, мкм |
от 1 до 5000 |
|
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения и напряжения переменного тока в диапазоне рабочих частот, % |
±5 |
|
Диапазон измерений звукового давления при коэффициенте |
от 0,02 до 100 |
|
преобразования 50 мВ/Па, Па (дБ отн. 20 мкПа) |
(от 60 до 134) |
|
Пределы допускаемой относительной погрешности измерений звукового давления в диапазоне рабочих частот от 2 до 20000 Гц, дБ |
±0,5 |
|
Диапазон измерений ударного ускорения при коэффициенте преобразования 0,1 мВ/(м^с-2), м/с2 |
от 10 до 50000 |
|
Длительность ударного импульса, мс |
от 0,02 до 100 |
|
Пределы допускаемой относительной погрешности измерений ударного ускорения, % |
±5 |
|
Модуль Charge | |
|
Количество измерительных каналов |
4 |
|
Диапазоны входного заряда, пКл - Charge-L |
±5000 |
|
- Charge-H |
±50000 |
|
Диапазоны измерений виброускорения при коэффициенте преобразования 1 пКл/(м^с-2), м/с2 - Charge-L |
от 1 до 5000 |
|
- Charge-H |
от 10 до 50000 |
|
Диапазон рабочих частот, Гц |
от 2 до 20000 |
|
Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне рабочих частот, % |
±5 |
Таблица 4 - Метрологические характеристики анализатор модификации RE-846U
|
Наименование характеристики |
Значение |
|
Модуль DAQ | |
|
Количество измерительных каналов |
4 |
|
Диапазон измерений амплитудного значения напряжения переменного тока, мВ |
от 1 до 10000 |
|
Диапазон рабочих частот, Гц - в режиме DC |
от 0,1 до 80000 |
|
- в режимах AC и IEPE |
от 0,5 до 80000 |
|
Диапазон измерений виброускорения при коэффициенте преобразования 10 мВ/(м^с-2), м/с2 |
от 0,1 до 1000 |
|
Диапазон измерений виброскорости при коэффициенте преобразования 10 мВ/(мм^с-1), мм/с |
от 0,1 до 1000 |
|
Диапазон измерений виброперемещения при коэффициенте преобразования 1 мВ/мкм, мкм |
от 1 до 10000 |
|
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения и напряжения переменного тока в диапазоне рабочих частот, % |
±5 |
|
Диапазон измерений звукового давления при коэффициенте |
от 0,02 до 200 |
|
преобразования 50 мВ/Па, Па (дБ отн. 20 мкПа) |
(от 60 до 140) |
|
Пределы допускаемой относительной погрешности измерений звукового давления в диапазоне рабочих частот от 0,5 до 80000 Гц, дБ |
±0,5 |
|
Диапазон измерений ударного ускорения при коэффициенте преобразования 0,1 мВ/(м^с-2), м/с2 |
от 10 до 100000 |
|
Длительность ударного импульса, мс |
от 0,02 до 100 |
|
Пределы допускаемой относительной погрешности измерений ударного ускорения, % |
±5 |
|
Модуль тахометра | |
|
Количество измерительных каналов |
2 |
|
Диапазон измерений частоты вращения, об/мин |
от 30 до 240000 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения, % |
±0,05 |
|
Модуль генератора (Signal source) | |
|
Количество измерительных каналов |
2 |
|
Диапазон воспроизведения напряжения переменного тока, В |
±10 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 20000 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В |
±(0,0002+0,01-U) |
Таблица 5 - Метрологические характеристики анализатор модификации Venzo 160
|
Наименование характеристики |
Значение |
|
Измерительные канал | |
|
Количество измерительных каналов |
6 |
|
Диапазон измерений амплитудного значения напряжения переменного тока, мВ |
от 1 до 10000 |
|
Диапазон рабочих частот, Гц - в режиме DC |
от 0,1 до 80000 |
|
- в режимах AC и IEPE |
от 1 до 80000 |
|
Диапазон измерений виброускорения при коэффициенте преобразования 10 мВ/(м^с-2), м/с2 |
от 0,1 до 1000 |
|
Диапазон измерений виброскорости при коэффициенте преобразования 10 мВ/(мм^с-1), мм/с |
от 0,1 до 1000 |
|
Диапазон измерений виброперемещения при коэффициенте преобразования 1 мВ/мкм, мкм |
от 1 до 10000 |
|
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения и напряжения переменного тока в диапазоне рабочих частот, % |
±5 |
|
Диапазон измерений звукового давления при коэффициенте |
от 0,02 до 200 |
|
преобразования 50 мВ/Па, Па (дБ отн. 20 мкПа) |
(от 60 до 140) |
|
Пределы допускаемой относительной погрешности измерений звукового давления в диапазоне частот от 1 до 80000 Гц, дБ |
±0,5 |
|
Диапазон измерений ударного ускорения при коэффициенте преобразования 0,1 мВ/(м^с-2), м/с2 |
от 10 до 100000 |
|
Длительность ударного импульса, мс |
от 0,02 до 100 |
|
Пределы допускаемой относительной погрешности измерений ударного ускорения, % |
±5 |
|
Выходные каналы | |
|
Количество выходных каналов |
2 |
|
Диапазон воспроизведения напряжения переменного тока, В |
±10 |
|
Диапазон рабочих частот, Гц |
от 10 до 20000 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В |
±(0,0002+0,01-U) |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -30 до +60 |
|
- RE-846U, Venzo 160 |
от -20 до +60 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - RU-846 |
55x62x82 |
|
- RE-846U |
290x150x200 |
|
- Venzo 160 |
163x93x24 |
|
Масса, кг, не более: - RU-846 |
0,35 |
|
- RE-846U |
8,5 |
|
- Venzo 160 |
0,5 |
