81156-20 Аппаратура управления виброиспытаниями VENZO серии 800
( )
Назначение средства измерений:
Аппаратура управления виброиспытаниями VENZO серии 800 (далее - аппаратура) предназначена для измерений параметров вибрации и удара (виброускорения, виброскорости, виброперемещения, ударного ускорения) и управления вибростендами.
Внешний вид.
Аппаратура управления виброиспытаниями VENZO серии 800
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) служит для передачи измерительной информации, поступающией от первичных преобразователей на измерительный канал с целью сбора, обработки, и управления алгоритмом работы аппаратуры. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурами.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VibExpert |
Номер версии ПО |
1.0 и выше |
Цифровой идентификатор ПО |
BBF6068C85EABT3758891AA18E599E2D |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на корпус аппаратуры методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре управления виброиспытаниями VENZO серии 800ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
Техническая документация DynaTronic Corporation Ltd., Китай
Поверка
Поверкаосуществляется по документу МП 204/3-04-2020 «ГСИ. Аппаратура управления виброиспытаниями VENZO серии 800. Методика поверки», утвержденному ФГУП «ВНИИМС» 16 июня 2020 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10), мультиметр 3458А (рег. № 25900-03), генератор сигналов специальной формы AFG-73051 (рег. № 53065-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «ТестТехноСервис» (ООО «ТестТехноСервис»)ИНН 7730566070
Адрес: 121357, г. Москва, ул. Верейская, д. 29А, строение 1
Телефон: +7 (495) 984-05-77
Web-сайт: www.testts.ru
E-mail: info@testts.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы аппаратуры основан на осуществлении непрерывного приема, усиления и преобразования аналоговых сигналов от первичных преобразователей, формировании сигнала для управления вибростендом и обмене информацией с персональным компьютером. С помощью программного обеспечения производится формирование заданий на проведение испытаний, формирование сигнала управления, анализ виброотклика, автоматическое регулирование и поддержание параметров вибрации, а также протоколирование результатов испытаний. По результатам анализа входных сигналов аппаратура формирует выходной управляющий сигнал.
Аппаратура состоит из следующих основных узлов:
- входных измерительных каналов (от 1 до 16, в зависимости от модификации), работающих с преобразователями вибрации и удара (в состав не входят), имеющими выход по напряжению («вольтовые» или типа DeltaTron, ICP, IEPE) и по заряду (Charge);
- одного или двух (в зависимости от модификации) выходных каналов управления виброиспытаниями;
- встроенного калибратора;
- интерфейса связи с компьютером.
Каждый измерительный канал включает в себя 8-ми разрядный аттенюатор входных сигналов, усилитель, снабженный частотными фильтрами, 24-х разрядный аналого-цифровой преобразователь входных каналов.
Аппаратура управления виброиспытаниями VENZO серии 800 выпускается в следующих модификациях: VENZO 820, VENZO 880 и VENZO 8160, которые отличаются максимальным количеством входных и выходных каналов. Количество используемых каналов определяется лицензией, поставляемой изготовителем.
Общий вид аппаратуры управления виброиспытаниями VENZO серии 800 представлен на рисунке 1.

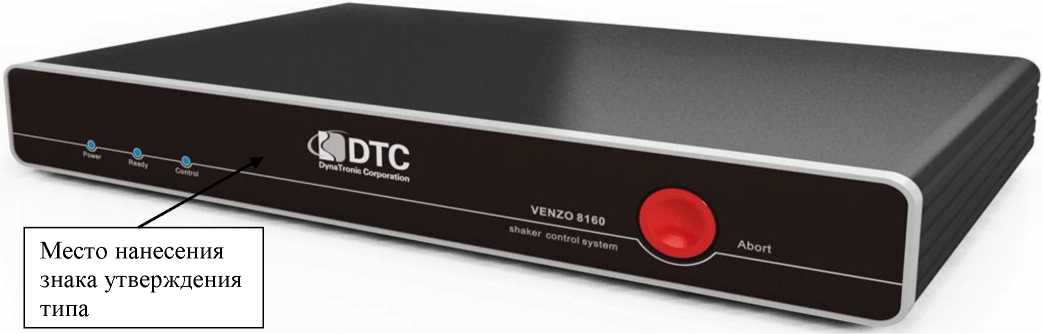

Рисунок 1 - Общий вид аппаратуры управления виброиспытаниями VENZO серии 800
Таблица 4 -
Наименование |
Количество |
Аппаратура управления виброиспытаниями VENZO серии 800 |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП 204/3-04-2020 |
1 экз. |
Программное обеспечение |
1 шт. |
Лист № 4 Всего листов 4
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны значений коэффициента преобразования:
|
от 0,1 до 1000 от 0,1 до 1000 от 0,1 до 1000 |
Диапазон измерений виброускорения при коэффициенте преобразования 10 мВ/(м^с'2), м/с2 |
от 0,1 до 1000 |
Диапазон измерений виброскорости при коэффициенте преобразования 10 мВ/(мм^с-1), мм/с |
от 0,1 до 1000 |
Диапазон измерений виброперемещения при коэффициенте преобразования 10 мВ/мкм, мкм |
от 0,1 до 1000 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Диапазон рабочих частот при измерении виброускорения, виброскорости и виброперемещения, Гц |
от 0,01 до 20000 |
Диапазон измерения ударного ускорения при коэффициента преобразования 0,1 мВ/(м^с'2), м/с2 |
от 100 до 105 |
Диапазон измерений длительности импульса ударного ускорения, мс |
от 0,5 до 5000 |
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения и ударного ускорения, % |
±1 |
Диапазоны входного напряжения аналоговых входов, В |
±0,1; ±1; ±10 |
Диапазон рабочих частот для аналоговых входов, Гц |
от 0,01 до 80000 |
Количество измерительных каналов: - VENZO 820 |
2 |
- VENZO 880 |
8 |
- VENZO 8160 |
16 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
от 90 до 280 |
- частота переменного тока, Г ц |
от 50 до 60 |
Потребляемая мощность, В^А, не более: - VENZO 820 |
10 |
- VENZO 880 |
20 |
- VENZO 8160 |
20 |
Габаритные размеры (длинахширинахвысота), мм, не более: - VENZO 820 |
290х210х60 |
- VENZO 880 |
390x280x60 |
- VENZO 8160 |
435x280x60 |
Масса, кг, не более: - VENZO 820 |
2,6 |
- VENZO 880 |
4,2 |
- VENZO 8160 |
5,0 |
Условия эксплуатации: - температура окружающей среды, °С |
от -30 до +70 |
Средний срок службы, лет |
10 |
