Сведения о средстве измерений: 96547-25 Анализаторы пыли

Номер по Госреестру СИ: 96547-25
96547-25 Анализаторы пыли
(ETL-D 300)

Назначение средства измерений:
Анализаторы пыли ETL-D 300 (далее - анализаторы) предназначены для измерений параметров взвешенных (твёрдых) частиц (далее - пыли) - массовой концентрации пыли в пылегазовых потоках стационарных источников загрязнения окружающей среды и спектрального коэффициента направленного пропускания.

сертификация программного обеспечения
Внешний вид. Анализаторы пыли, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 1
Внешний вид. Анализаторы пыли, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы пыли
Рисунок № 2

Общие сведения

Дата публикации - 03.10.2025
Срок свидетельства - 01.10.2030
Номер записи - ff1f3a4a-3f33-f721-1325-70b6037b360e
ID в реестре СИ - 1426950
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «Евротехлаб»
Страна - РОССИЯ
Населенный пункт - 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
Уведомление о начале осуществления предпринимательской деятельности -

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2122 от 2025.10.01 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Анализаторы пыли (ETL-D 300)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Евротехлаб»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95870-25

Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ,
Общество с ограниченной ответственностью «Евротехлаб» (РОССИЯ 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216)
ОТ
МП
1 год
96547-25
01.10.2030
Анализаторы пыли, ETL-D 300
Общество с ограниченной ответственностью «Евротехлаб» (РОССИЯ 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216)
ОТ
МП
1 год
97495-26

Система мониторинга состава дымовых газов парового котла Еп-500-13, 8-565/560 ГМН энергоблока №3 Краснодарская ТЭЦ,
Общество с ограниченной ответственностью «Евротехлаб» (РОССИЯ 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216)
ОТ
МП
1 год

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы пыли (ETL-D 300)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы пыли (ETL-D 300)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (далее - ПО). ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части ПО относится часть ПО, отвечающая за получение результата измерений. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер) ПО

V2.X *

* «Х» - метрологически незначимая часть ПО, может принимать значения в виде одной или нескольких арабских цифр и иметь символьные разделители.


Знак утверждения типа

Знак утверждения типа

наносится на таблички измерительного блока анализаторов и титульные листы паспорта и руководства по эксплуатации с помощью графических устройств.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ETL-D 300 РЭ «Анализатор пыли ETL-D 300. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 3 «Измерения при осуществлении деятельности в области охраны окружающей среды», п. 3.1, пп. 3.1.3 «Измерение массовой концентрации органических и неорганических веществ: в промышленных выбросах в атмосферу»;

Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утверждённая приказом Росстандарта от 30 декабря 2021 г. № 3105;

ТУ 26.51.53-019-60997399-2023 «Анализаторы пыли ETL-D 300. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Евротехлаб»

(ООО «Евротехлаб»)

ИНН 7806410090

Адрес юридического лица: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, пом. 216

Телефон: +7 (812) 309-00-77; факс: +7 (812) 309-00-77

Web-сайт: www.evrotechlab.ru

E-mail: office@evrotechlab.ru

Изготовитель


Общество с ограниченной ответственностью «Евротехлаб»
(ООО «Евротехлаб»)
ИНН 7806410090
Адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, пом. 216
Телефон: +7 (812) 309-00-77; факс: +7 (812) 309-00-77
Web-сайт: www.evrotechlab.ru
E-mail: office@evrotechlab.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»
Адрес юридического лица: 190005, г. Санкт-Петербург, Московский пр-т, д. 19
Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Правообладатель

Общество с ограниченной ответственностью «Евротехлаб»
(ООО «Евротехлаб»)
ИНН 7806410090
Адрес юридического лица: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, пом. 216
Телефон: +7 (812) 309-00-77; факс: +7 (812) 309-00-77
Web-сайт: www.evrotechlab.ru
E-mail: office@evrotechlab.ru

Принцип действия анализаторов - оптический. Анализируемая проба отбирается из пылегазового потока через зонд и поступает в измерительную ячейку. Луч, формируемый источником оптического излучения (лазерным диодом), попадает в ячейку с анализируемой пробой, где рассеивается находящимися на его траектории частицами пыли. Рассеянное излучение регистрируется приёмником (фотодетектором). Интенсивность зарегистрированного излучения пропорциональна массовой концентрации пыли. Измерение спектрального коэффициента направленного пропускания осуществляется в режиме работы с набором оптических мер.

Конструктивно анализаторы состоят из нескольких блоков: зонда с пробоотборной линией, измерительного блока, блока компрессора. Корпуса измерительного блока и блока компрессора представляют собой металлические короба с защитой от воздействия окружающей среды, снабжённые механическим замком, окрашиваются в серый цвет, при этом их двери могут быть окрашены в серый или зеленый цвет. На дверях корпусов может быть нанесён логотип изготовителя и обозначение типа анализатора. Зонд в зависимости от заказа может быть выполнен из фторопласта или нержавеющей стали, иметь разную длину, опцию обогрева, оснащаться пневмометрической трубкой и датчиком температуры с целью оценки параметров пылегазового потока. Нагрев и осушка отбираемой пробы осуществляются внутри пробоотборной линии и измерительного блока. Изокинетический отбор анализируемой пробы из газохода, прохождение пробы через измерительную ячейку и её возврат в газоход (сброс) через зонд осуществляется с помощью эжектора, питаемого от блока компрессора. Регулировка потока осуществляется системой задания объёмного расхода, входящей в состав измерительного блока. Воздуховод для возврата пробы в газоход может оснащаться обогревом. Продувка пробоотборного тракта осуществляется с помощью внешней линии сжатого воздуха. Измерительный блок и блок компрессора могут монтироваться совместно на раме. Монтаж зонда на газоходы осуществляется с применением фланцевого соединения к закладной газохода.

Управление анализаторами осуществляется с помощью сенсорного ЖК-дисплея. Электрическое питание осуществляется от сети переменного тока. Анализаторы оснащены цифровыми интерфейсами RS-485, USB-A, аналоговыми входом и выходом «токовая петля» (от 4 до 20 мА), релейными выходами.

Результаты измерений представляются в виде значений массовой концентрации пыли и спектрального коэффициента направленного пропускания в режиме работы с набором оптических мер.

Общий вид анализаторов, места нанесения знака утверждения типа и серийного номера приведены на рисунках 1 - 2. Пломбировка корпуса и его внутренних компонентов, а также нанесение на них знака поверки не предусмотрены. Идентификация анализаторов осуществляется с помощью табличек, расположенных на зонде с пробоотборной линией и корпусах блоков. Серийный номер в буквенно-цифровом формате (заглавная латинская буква «D» и пять цифр после дефиса, например, «D-01234») наносится на таблички с помощью графических устройств.

Внешний вид. Анализаторы пыли (ETL-D 300), http://oei-analitika.ru

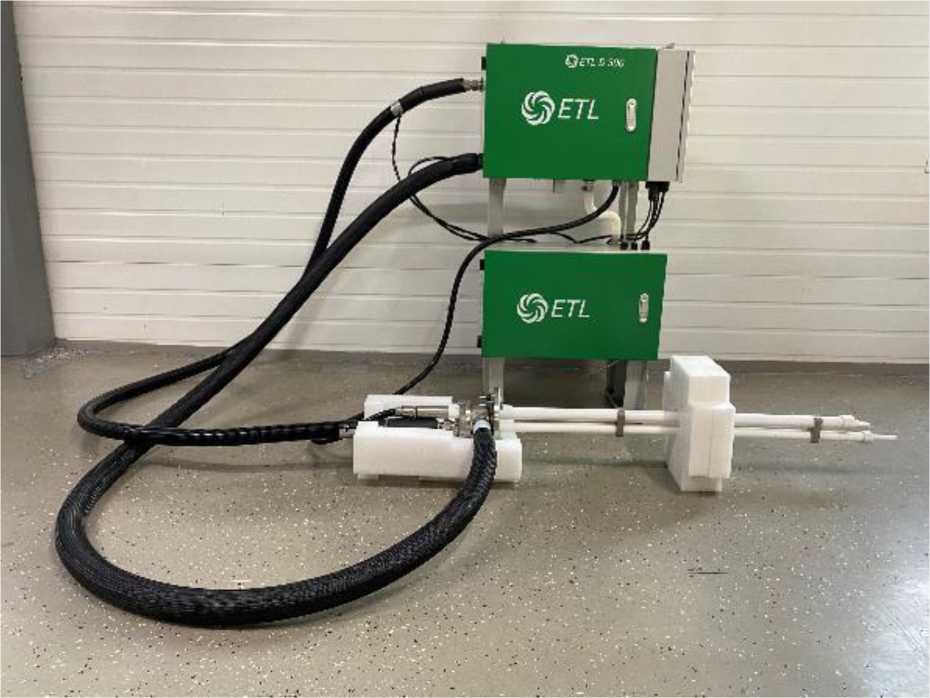

Рисунок 1 - Общий вид анализаторов

Место нанесения знака утверждения типа

Внешний вид. Анализаторы пыли (ETL-D 300), http://oei-analitika.ru

Место нанесения серийного номера

Рисунок 2 - Пример таблички измерительного блока

ООО <Ьрогехла6»

Тел./Факс: +7 (В12) 309-00-77 Email office^evroiedilab.ru m,'w.evrDtc?cnlab.nj

НАПРЯЖЕНИЕ ПИТАНИЯ

k_____

-230 В, 50 Гц]

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ

3 kBtJ

СЕРИЙНЫЙ НОМЕР

ИЗГОТОВЛЕН

L -

.                                           J


Таблица 5 - Комплектность анализаторов

Наименование

Обозначение

Количество

Анализатор пыли

ETL-D 300

1 шт.

Комплект ЗИП *

-

1 комп.

Анализатор пыли ETL-D 300. Руководство по эксплуатации

ETL-D 300 РЭ

1 экз.

Анализатор пыли ETL-D 300. Паспорт

ETL-D 300 ПС

1 экз.

* Согласовывается при заказе.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли, мг/м3

от 0 до 500

Пределы допускаемой погрешности^ измерений массовой концентрации пыли

  • -     приведённой2) в поддиапазоне от 0 до 2 мг/м3 включ., %

  • -     относительной в поддиапазоне св. 2 до 500 мг/м3, %

±20

±20

Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм)3), %

от 5 до 95

Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм), %

±5

  • 1) При условии градуировки по анализируемой среде.

  • 2) К верхней границе поддиапазона.

  • 3) Измерения выполняются в режиме работы с набором оптических мер.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

  • -     напряжение сети переменного тока, В

  • -     частота сети переменного тока, Г ц

230 ± 23

50 ± 1

Потребляемая мощность, кВт, не более

3

Габаритные размеры, мм, не более:

-     зонд

-    длина

3000

-    ширина

200

-     высота

200

-     измерительный блок

-    длина

300 / 765 *

-    ширина

600 / 890 *

-     высота

395

-     блок компрессора

-    длина

300 / 820 *

-    ширина

560

-     высота

370

Продолжение таблицы 3

Наименование характеристики

Значение

Масса, кг, не более:

-    зонд

25

-    измерительный блок

28

-    блок компрессора

21

Условия эксплуатации:

-     температура окружающего воздуха, °С:

-     зонд, пробоотборная линия

от -60 до +50

-     измерительный блок, блока компрессора

от +5 до +40

-     относительная влажность окружающего воздуха (без конденсации

влаги), %, не более

95

-     атмосферное давление, кПа

от 84,0 до 106,7

* С открытой дверью блока.

Таблица 4 - Показатели надёжности

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка до отказа, ч, не менее

24000
