95870-25 Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ
()

Назначение средства измерений:
Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ (далее - системы) предназначены для непрерывных автоматических измерений массовой концентрации загрязняющих веществ: оксида углерода (СО), суммы оксидов азота (NOx) в пересчете на диоксид азота (NO2), а также объемной доли кислорода (О2) в отходящих газах парового котла.

сертификация программного обеспечения
Внешний вид. Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ
Рисунок № 1
Внешний вид. Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ
Рисунок № 2
Внешний вид. Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ
Рисунок № 3

Общие сведения

Дата публикации - 14.07.2025
Срок свидетельства -
Номер записи - 7d991356-b263-5033-9fa5-07cf1ba84cba
ID в реестре СИ - 1426267
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Евротехлаб»
Страна - РОССИЯ
Населенный пункт - 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
Уведомление о начале осуществления предпринимательской деятельности -

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1405 от 2025.07.10 ПРИКАЗ_Об утверждении типов средств измерений (21)

Наличие аналогов СИ: Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Евротехлаб»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95870-25

Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ,
Общество с ограниченной ответственностью «Евротехлаб» (РОССИЯ 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216)
ОТ
МП
1 год
96547-25
01.10.2030
Анализаторы пыли, ETL-D 300
Общество с ограниченной ответственностью «Евротехлаб» (РОССИЯ 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216)
ОТ
МП
1 год
97495-26

Система мониторинга состава дымовых газов парового котла Еп-500-13, 8-565/560 ГМН энергоблока №3 Краснодарская ТЭЦ,
Общество с ограниченной ответственностью «Евротехлаб» (РОССИЯ 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216)
ОТ
МП
1 год

После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Кто поверяет Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "Краснодарский ЦСМ"
(RA.RU.311441)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ ()

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) осуществляет следующие функции:

    • - контроль температуры обогреваемых линий;

    • - контроль температуры обогреваемых пробоотборных зондов;

    • - контроль температуры шкафа газоанализатора;

    • - контроль готовности к отбору пробы;

    • - управление системой переключения клапанов в соответствии с режимом отбора;

    • - сбор информации от газоанализатора;

    • - диагностика связи и контролируемых параметров;

    • - визуализация полученных данных;

    • - ведение журналов событий.

    Влияние ПО учтено при нормировании метрологических характеристик.

    Системы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» согласно Рекомендации Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер) ПО

    v.1.0.0


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку, размещенную на корпусе панельного компьютера.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в пункте 5.6 «Методы измерений» документа ETL.800.200.9000/2021 РЭ «Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

    ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические услови;

    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

    Правообладатель

    Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»)

    ИНН 7806410090

    Юридический адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216 Телефон: +7 (861) 237-13-14

    Изготовитель

    Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»)
    ИНН 7806410090
    Адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
    Телефон: +7 (812) 309-00-77, факс: +7 (812) 309-00-77
    E-mail: info@evrotechlab.ru
    Web сайт: http://www.evrotechlab.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени
    «Всероссийский
    Д.И. Менделеева»
    (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14
    E-mail: info@vniim.ru
    Web сайт: http://www.vniim.ru

    Правообладатель

    Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»)
    ИНН 7806410090
    Юридический адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216 Телефон: +7 (861) 237-13-14

    К данному типу средства измерений относятся системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ, заводские номера А-211002, А-220605.

    Принцип действия по измерительному каналу кислорода (О2) - парамагнитный, по измерительным каналам оксида углерода (СО) и суммы оксидов азота (NOx) - ИК спектроскопия.

    Системы представляют собой газоанализатор промвыбросов MGA 12 (далее - газоанализатор), установленный в двустворчатый металлический шкаф с обогревом и кондиционированием. Газоанализатор с помощью двух обогреваемых линий и пробоотборных зондов подключен к двум газоходам одной дымовой трубы. Переключение потоков анализируемого газа, поступающего на вход газоанализатора, осуществляется системой переключения потоков. Период переключения потоков анализируемого газа задается посредством программного обеспечения систем. В шкафу расположены контроллер управления, конвертер NOx, предназначенный для преобразования диоксида азота (NO2) в оксид азота (NO) в газовой пробе, охладитель для осушения газовой пробы, блок бесперебойного питания, кондиционер и система обогрева, баллоны с газовыми смесями, клеммы электрических подключений и автоматика.

    Результаты измерений выводятся на монитор панельного компьютера и передаются по интерфейсам связи - аналоговому от 4 до 20 мА и цифровому (протокол Modbus TCP).

    Ограничение доступа к органам управления и настройки систем осуществляется с помощью механических замков на дверях шкафа с газоанализатором.

    Заводской номер нанесен типографским способом на маркировочную табличку, размещенную на корпусе панельного компьютера. Нанесение знака поверки на системы не предусмотрено.

    Общий вид шкафа с газоанализатором представлен на рисунке 1, внутреннее пространство шкафа на рисунке 2, табличка с маркировкой систем - на рисунке 3.

    Внешний вид. Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ (), http://oei-analitika.ru

    механического замка

    Ограничение доступа с помощью

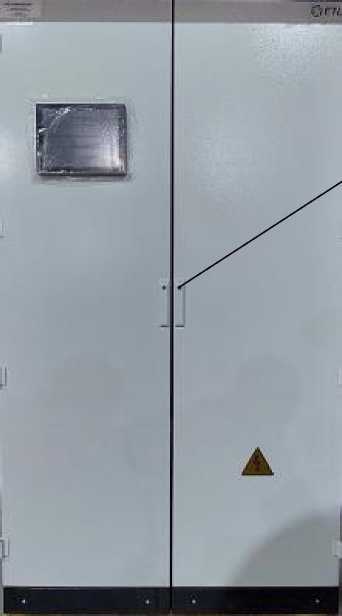

    Рисунок 1 - Общий вид шкафа системы с газоанализатором

    Внешний вид. Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ (), http://oei-analitika.ru

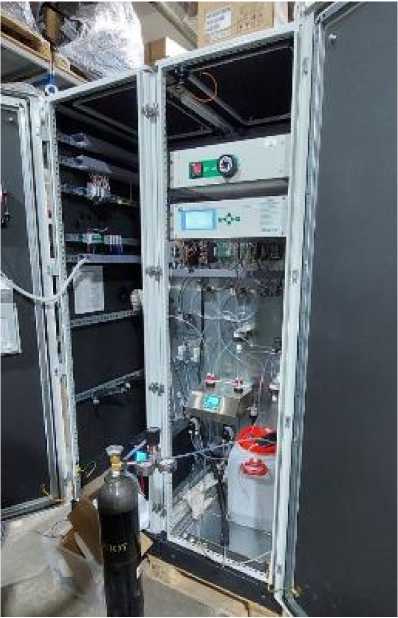

    Рисунок 2 - Внутреннее устройство шкафа системы с газоанализатором

    Внешний вид. Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ (), http://oei-analitika.ru

    ООО «Евротехлаб» Тел..'Факс.+7 (812) 309-00-77 Ema к office@evro(edilab ru https:'/ww.evrotechiab.ru

    Система мониторинга состава дымовых / газов парового котла Еп-500-13,8-565/560 / ГМН энергоблока №1                  .

    ООО «Лукойл-Кубаньэнерго»          /    '

    2<|)аснодарск<щТЭЦ___^^_^^^/^

    А-211002

    12.2021

    Место нанесения заводского номера

    ЗАВОДСКОЙ НОМЕР

    Место нанесения знака утверждения типа

    ИЗГОТОВЛЕНА

    ^Произведено в России

    Рисунок 3 - Общий вид таблички с маркировкой систем


    Таблица 6 - Комплектность

    Наименование

    Обозначение

    Количество

    Система мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ в составе:

    -

    1 шт.

    Г азоанализатор промвыбросов

    MGA 12

    1 шт.

    Зонд пробоотборный

    ETL GSP

    2 комплекта

    Пробоотборная линия

    ETL GSL

    2 комплекта

    Шкаф системы

    1 шт.

    Комплект подготовки пробы: финишные фильтры,

    конвертер, охладитель пробы, побудитель расхода

    ETL NOx

    ETL GSМ 2050

    1 комплект

    Комплект автоматической калибровки

    -

    1 комплект

    Блок переключения потоков двухканальный

    -

    1 шт.

    Контроллерное оборудование для управления элементами пробоподготовки

    1 комплект

    Вспомогательный комплект электрической обвязки

    1 комплект

    Панельный компьютер с сенсорным экраном

    -

    1 шт.

    Источник бесперебойного питания

    -

    1 шт.

    Комплект ГС

    -

    1 комплект

    Трубки для перистальтического насоса

    6 шт.

    Комплект расходных компонентов и материалов на пусконаладочные работы и на два года эксплуатации

    -

    1 комплект

    Комплект закладных с фланцами и заглушками

    -

    1 комплект

    Эксплуатационная документация в составе:

    Руководство по эксплуатации

    ETL.800.200.9000/2021 РЭ

    1 экз.

    Паспорт

    ETL.800.200.9000/2021 ПС

    1 экз.

    Руководство оператора

    ПЛК ССОД ETL.800.200.3001

    1 экз.


    Таблица 2 - Основные метрологические характеристики систем

    Определяемый компонент

    Диапазон измерений

    Пределы допускаемой приведенной1погрешности, %

    массовой

    концентрации, мг/м3

    объемной доли, %

    Оксид углерода (СО)

    от 0 до 400

    -

    ±8

    Сумма оксидов азота NOx (в пересчете на NO2)

    от 0 до 325

    -

    ±10

    Кислород (О2)

    -

    от 0 до 25

    ±8

    1) Нормирующее значение - верхний предел диапазона измерений.

    Таблица 3 - Прочие метрологические характеристики систем

    Наименование характеристики

    Значение

    Предел допускаемой вариации показаний, в долях от пределов допускаемой приведенной погрешности

    0,5

    Предел допускаемого времени установления выходного сигнала (Т0,9) без учета времени транспортирования пробы, с

    180

    Таблица 4 - Технические характеристики

    Наименование характеристики

    Значение

    Время прогрева, мин, не более

    60

    Напряжение питания переменным током частотой (50±1) Гц, В

    от 360 до 440

    Потребляемая электрическая мощность, кВт, не более

    16

    Диапазон температуры окружающей среды шкафа, оС

    от -36 до +55

    Г абаритные размеры и масса элементов систем Шкаф газоанализатора:

    - длина, мм, не более

    800

    - ширина, мм, не более

    1200

    - высота, мм, не более

    2000

    - масса, кг, не более

    350

    Пробоотборный зонд ETL GSP:

    - длина, мм, не более

    380

    - ширина, мм, не более

    330

    - высота, мм, не более

    230

    - масса, кг, не более

    17

    Пробоотборная линия ETL GSL:

    - длина, мм, не более

    25000

    - ширина, мм, не более

    90

    - высота, мм, не более

    90

    - масса, кг, не более

    38

    Условия эксплуатации газоаналитического оборудования

    - газоанализатора MGA 12:

    - диапазон температуры окружающей среды, °С

    от +5 до +40

    - относительная влажность (без конденсации влаги), %, не более

    90

    - диапазон атмосферного давления, кПа

    от 84,0 до 106,7

    - конвертера NOx:

    - диапазон температуры окружающей среды, °С

    от +5 до +45

    Условия эксплуатации пробоотборного зонда и пробоотборной линии:

    - диапазон температуры окружающей среды, °С

    от -50 до +60

    - относительная влажность окружающей среды, %, не более

    98

    - диапазон атмосферного давления, кПа

    от 84,0 до 120,0

    Параметры анализируемой газовой среды:

    - диапазон температуры, °С

    от -40 до +470

    - избыточное давление, кПа, не более

    100,0

    - объемная доля влаги, %, не более

    25

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Наработка до отказа, ч, не менее

    24000

    Средний срок службы, лет

    10
