Номер по Госреестру СИ: 96560-25
96560-25 Измерители влажности
(РОСА-01)
Назначение средства измерений:
Измерители влажности РОСА-01 (далее - измерители) предназначены для измерений молярной доли влаги и содержания кислорода в трубопроводах и газоходах (круглого или прямоугольного сечения) систем автоматического контроля, регулирования и управления технологическими процессами, экологического мониторинга.
Внешний вид.
Измерители влажности
Рисунок № 1
Внешний вид.
Измерители влажности
Рисунок № 2
Внешний вид.
Измерители влажности
Рисунок № 3
Общие сведения
Дата публикации - 02.10.2025
Срок свидетельства - 01.10.2030
Номер записи - e88d0e63-3c92-dc00-8eb3-4f3a8cc97be9
ID в реестре СИ - 1426937
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «ИТА Про»
Страна - РОССИЯ
Населенный пункт - 196006, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, пом. 76-Н, оф. 49
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2121 от 2025.10.01 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Измерители влажности (РОСА-01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ИТА Про»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96467-25 19.09.2030 |
Газоанализаторы стационарные, ТОПАЗ-М Общество с ограниченной ответственностью «ИТА Про» (РОССИЯ 196006, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, пом. 76-Н, оф. 49) |
ОТ МП |
1 год |
|
96560-25 01.10.2030 |
Измерители влажности, РОСА-01 Общество с ограниченной ответственностью «ИТА Про» (РОССИЯ 196006, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, пом. 76-Н, оф. 49) |
ОТ МП |
1 год |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Измерители влажности (РОСА-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители влажности (РОСА-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители оснащены встроенным программным обеспечением (далее - ПО), которое служит для управления работой прибора и передачи данных на персональный компьютер.
ПО заложено в микропроцессоре и защищено от доступа и изменения. Обновление ПО в процессе эксплуатации не предусмотрено.
Влияние ПО учтено при нормировании метрологических характеристик измерителей. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.4.5 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист технического паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа РОСА-01.001.РЭ «Измерители влажности РОСА-01. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Росстандарта от 21.11.2023 № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»
ТПБЛ.413619.001ТУ «Измерители влажности РОСА-01. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «ИТА Про»
(ООО «ИТА Про»)
ИНН 7810712175
Юридический адрес: 196006, Россия, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, помещ. 76-Н, оф. 49
Телефон: +79217518730
E-mail: ita-pro@inbox.ru
Изготовитель
Общество с ограниченной ответственностью «ИТА Про»
(ООО «ИТА Про»)
ИНН 7810712175
Адрес: 196006, Россия, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, помещ. 76-Н, оф. 49
Телефон: +79217518730
E-mail: ita-pro@inbox.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ИТА Про»
(ООО «ИТА Про»)
ИНН 7810712175
Юридический адрес: 196006, Россия, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, помещ. 76-Н, оф. 49
Телефон: +79217518730
E-mail: ita-pro@inbox.ru
Измерители представляют собой стационарные, автоматические приборы непрерывного действия.
Конструктивно измерители состоят из датчика и блока управления.
Принцип действия измерителей основан на электрохимическом методе. В датчике находятся два электрохимических сенсора на основе диоксида циркония, каждый сенсор представляет собой электролитическую ячейку с твердым электролитом на основе ZrO2, внутреннее сопротивление которого зависит от концентрации кислорода (О2) или паров воды (Н2О), а также два измерительных электрода, введенных в электролит. В зависимости от содержания О2 или Н2О, в газе изменяется электрическое сопротивление электролита, которое измеряют с помощью специальной электрической схемы в блоке управления и преобразуют в значения концентрации О2 или Н2О.
Блок управления служит для приема сигналов от датчика, его обработки и передачи, измеренных значений по цифровому (RS232/RS485) и аналоговому (от 4 до 20 мА) интерфейсу.
Общий вид измерителей представлен на рисунке 1.
Нанесение знака поверки на измерители не предусмотрено.
Измерители имеют заводские номера, которые в виде цифрового обозначения, состоящего из арабских цифр, наносятся методом гравировки на идентификационную табличку (рисунок 2), закрепленную на корпусе блока управления (рисунок 3).
Пломбирование корпуса измерителей от несанкционированного доступа не предусмотрено. Конструкция измерителей обеспечивает ограничение доступа к частям средства измерений, несущим первичную измерительную информацию, и местам настройки (регулировки).
Датчик
Измеритель влажности РОСА-01
\
Блок управления

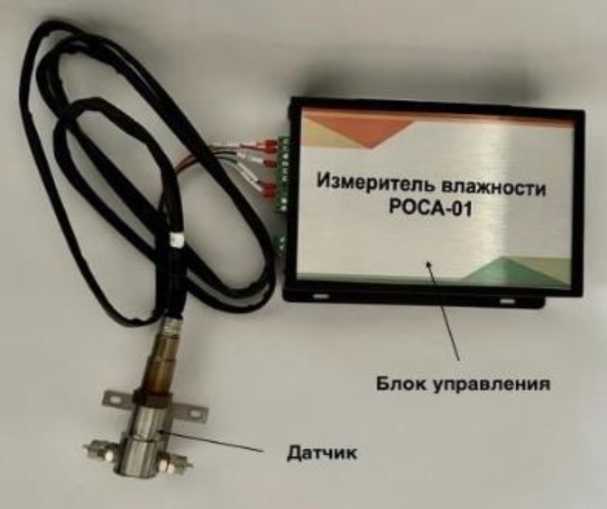

Рисунок 1 - Общий вид измерителей влажности РОСА-01
413619.001 ТУ
РОССИЯ
САНКТ-ПЕТЕРБУРГ ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ РОСА-01 ТПБЛ
Дата выпуска [
Мвг.то нанесения
заводского номера

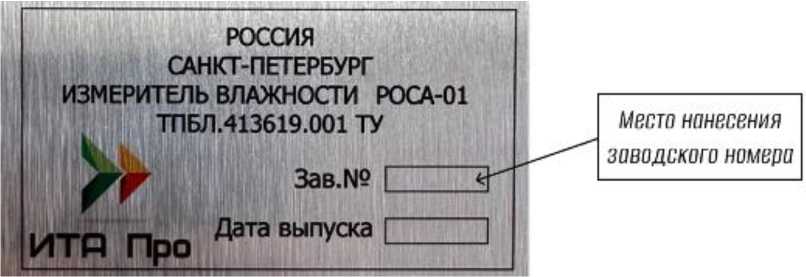

Рисунок 2 - Идентификационная табличка

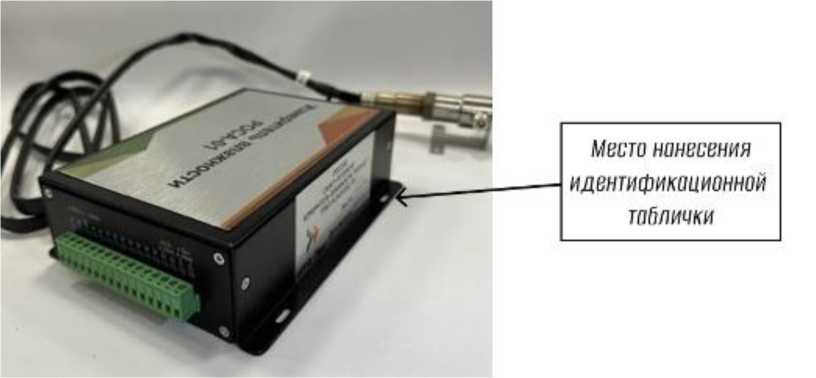

Рисунок 3 - Общий вид измерителей влажности РОСА-01 с указанием места нанесения идентификационной таблички
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли кислорода (O2), % |
от 0 до 25 |
|
Диапазон измерений молярной доли влаги (Н2О), % |
от 0,001 до 40 |
|
Пределы допускаемой приведенной1) погрешности измерений объемной доли кислорода, % |
±2 |
|
Пределы допускаемой приведенной1) погрешности измерений молярной доли влаги, % |
±5 |
|
Номинальное время установления выходного сигнала при измерении объемной доли кислорода (T0,9), с, не более |
30 |
|
1) Нормирующим значением является верхняя граница диапазона измерений | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний молярной доли влаги (Н2О), % |
от 0 до 40 |
|
Напряжение постоянного тока, В |
от 22 до 26 |
|
Потребляемая полная мощность, В^А, не более |
50 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более:
|
130х100х100 250x250x70 |
|
Масса, кг, не более:
|
0,5 2,0 |
|
Рабочие условия эксплуатации:
|
от -10 до +50 от 30 до 95 от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
