Номер по Госреестру СИ: 96467-25
96467-25 Газоанализаторы стационарные
(ТОПАЗ-М)
Назначение средства измерений:
Газоанализаторы стационарные ТОПАЗ-М (далее - газоанализаторы) предназначены для измерения содержания компонентов в отходящих газах промышленных агрегатов и примесей в кислороде, аргоне и азоте.
Внешний вид.
Газоанализаторы стационарные
Рисунок № 1
Внешний вид.
Газоанализаторы стационарные
Рисунок № 2
Внешний вид.
Газоанализаторы стационарные
Рисунок № 3
Внешний вид.
Газоанализаторы стационарные
Рисунок № 4
Внешний вид.
Газоанализаторы стационарные
Рисунок № 5
Общие сведения
Дата публикации - 23.09.2025
Срок свидетельства - 19.09.2030
Номер записи - 117595a1-7fce-6700-8b87-c1c45612e091
ID в реестре СИ - 1426851
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «ИТА Про»
Страна - РОССИЯ
Населенный пункт - 196006, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, пом. 76-Н, оф. 49
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2016 от 2025.09.19 ПРИКАЗ_Об утверждении типов средств измерений (11)
Наличие аналогов СИ: Газоанализаторы стационарные (ТОПАЗ-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ИТА Про»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96467-25 19.09.2030 |
Газоанализаторы стационарные, ТОПАЗ-М Общество с ограниченной ответственностью «ИТА Про» (РОССИЯ 196006, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, пом. 76-Н, оф. 49) |
ОТ МП |
1 год |
|
96560-25 01.10.2030 |
Измерители влажности, РОСА-01 Общество с ограниченной ответственностью «ИТА Про» (РОССИЯ 196006, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, пом. 76-Н, оф. 49) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Газоанализаторы стационарные (ТОПАЗ-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализаторы стационарные (ТОПАЗ-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Работой газоанализатора управляет программное обеспечение (далее - ПО), установленное на управляющей станции. ПО обрабатывает, передает и хранит полученные данные. Визуализация данных происходит на дисплее управляющей станции.
ПО выполняет следующие функции:
-
- обработку первичных данных масс-спектрометра;
-
- расчет процентного состава измеряемой газовой смеси;
-
- визуализацию данных газового анализа на дисплее управляющей станции;
-
- архивацию данных газового анализа;
-
- передачу данных газового анализа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
|
Таблица 1 - Идентификационные данные встроенного ' |
ПО |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
ТОПАЗ-М |
|
Номер версии (идентификационный номер) ПО |
1.01 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист технического паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ТОПАЗ-М.001.РЭ «Газоанализаторы стационарные ТОПАЗ-М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТПБЛ.413512.001 ТУ «Газоанализаторы стационарные ТОПАЗ-М. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ИТА Про»
(ООО «ИТА Про»)
ИНН 7810712175
Юридический адрес: 196006, Россия, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, пом. 76-Н, оф. 49
Телефон: +79217518730
E-mail: ita-pro@inbox.ru
Изготовитель
Общество с ограниченной ответственностью «ИТА Про»(ООО «ИТА Про»)
ИНН 7810712175
Адрес: 196006, Россия, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, пом. 76-Н, оф. 49
Телефон: +79217518730
E-mail: ita-pro@inbox.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ИТА Про»(ООО «ИТА Про»)
ИНН 7810712175
Юридический адрес: 196006, Россия, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, пом. 76-Н, оф. 49
Телефон: +79217518730
E-mail: ita-pro@inbox.ru
Газоанализаторы представляют собой стационарные многофункциональные автоматические приборы непрерывного действия.
Принцип действия газоанализаторов основан на ионизации молекул исследуемого газа с образованием положительно заряженных ионов, которые поступают в масс-анализатор, в котором осуществляется разделение ионов по массам.
Конструктивно газоанализаторы представляют собой шкаф, в котором размещены масс-спектрометр, система ввода пробы, блоки обработки и передачи данных. По сети ETHERNET предварительные данные передаются на управляющую станцию, где происходит расчет содержания компонентов, визуализация и архивирование данных.
Газоанализаторы могут осуществлять измерения по нескольким каналам:
-
- канал отходящих газов промышленных агрегатов;
-
- канал определения примесей в кислороде;
-
- канал определения примесей в аргоне;
-
- канал определения примесей в азоте.
Газоанализаторы выпускаются в двух модификациях, отличающихся типом корпуса, габаритными размерами и типом масс-анализатора:
-
- ТОПАЗ-М.01 - используется времяпролетный масс-анализатор;
-
- ТОПАЗ-М.02 - используется квадрупольный масс-анализатор.
Общий вид газоанализаторов приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Газоанализаторы оснащены внутренней системой поддержания заданной температуры, благодаря чему температура окружающей среды, соответствующая условиям эксплуатации, не влияет на метрологические характеристики газоанализаторов.
Газоанализаторы имеют заводские номера, которые в виде цифрового обозначения наносятся на идентификационную табличку (рисунок 2), расположенную на боковой панели прибора, методом гравировки. Пломбирование газоанализаторов не предусмотрено.
а) модификация ТОПАЗ-М.01

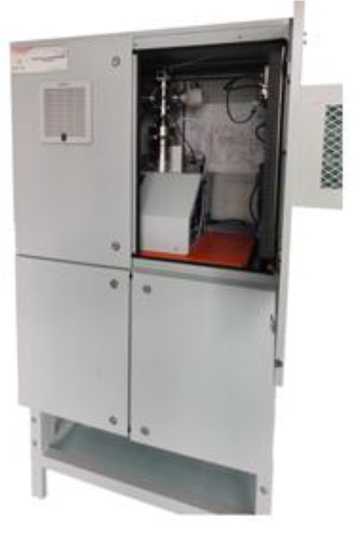

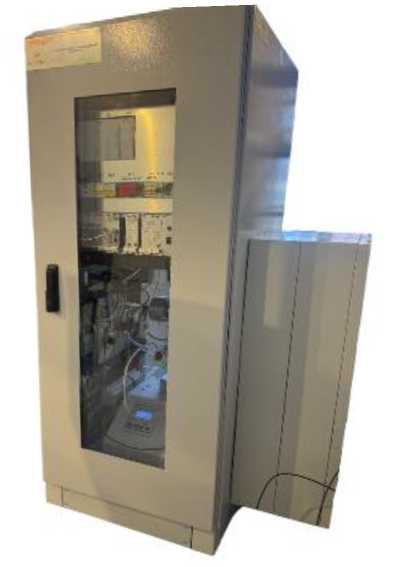

Рисунок 1 - Общий вид газоанализаторов стационарных ТОПАЗ-М
