Модификация

Обозначение на корпусе тахеометра

Zoom45 2"

Zoom45 - 2"

Zoom45 5"

Zoom45 - 5"

Zoom50 1" accXess10

Zoom50 - 1" A10

Zoom50 2" accXess10

Zoom50 - 2" A10

Zoom50 5" accXess10

Zoom50 - 5" A10

Zoom50 1" accXess5

Zoom50 - 1" A5

Zoom50 2" accXess5

Zoom50 - 2" A5

Zoom50 5" accXess5

Zoom50 - 5" A5

Zoom50 1" accXess10 POLAR

Zoom50 - 1" A10 P

Zoom50 2" accXess10 POLAR

Zoom50 - 2" A10 P

Zoom50 5" accXess10 POLAR

Zoom50 - 5" A10 P

Zoom50 1" accXess5 POLAR

Zoom50 - 1" A5 P

Zoom50 2" accXess5 POLAR

Zoom50 - 2" A5 P

Zoom50 5" accXess5 POLAR

Zoom50 - 5" A5 P

Zoom50 1" accXess10 SUPER POLAR

Zoom50 - 1" A10 SP

Zoom50 2" accXess10 SUPER POLAR

Zoom50 - 2" A10 SP

Zoom50 5" accXess10 SUPER POLAR

Zoom50 - 5" A10 SP

Zoom50 1" accXess5 SUPER POLAR

Zoom50 - 1" A5 SP

Zoom50 2" accXess5 SUPER POLAR

Zoom50 - 2" A5 SP

Zoom50 5" accXess5 SUPER POLAR

Zoom50 - 5" A5 SP

Наименование

Обозначение

Количество

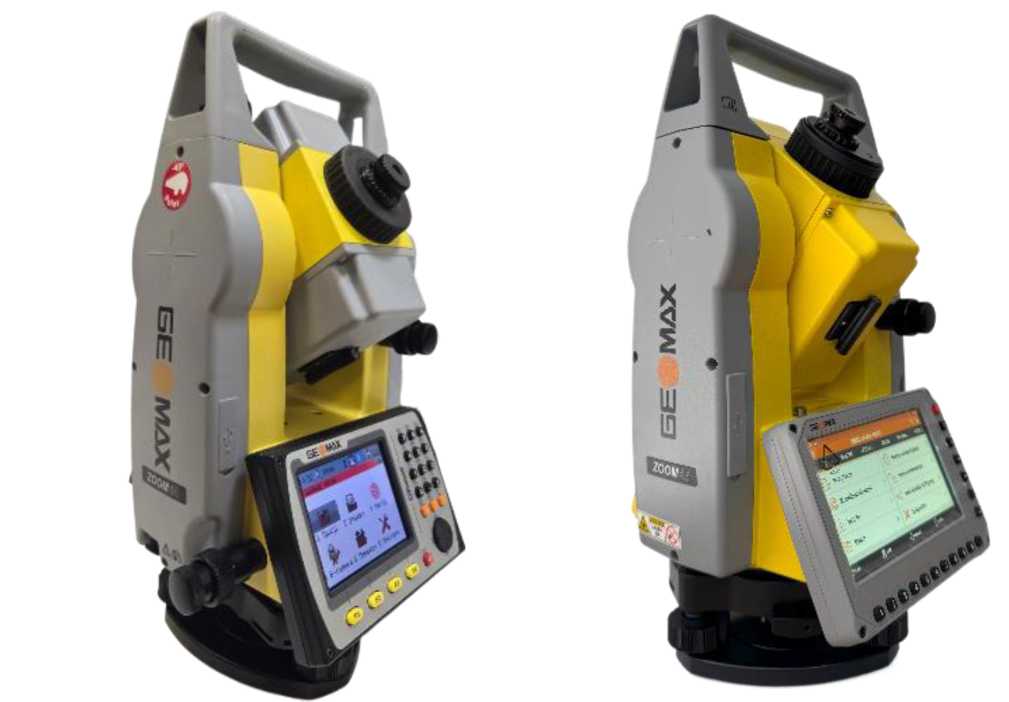

Тахеометр электронный

GeoMax Zoom

1 шт.

Трегер

-

1 шт.

Аккумулятор

-

2 шт.

Защитный чехол

-

1 шт.

Набор инструментов для юстировки

-

1 к-т

USB-накопитель

-

1 шт.

Зарядное устройство

-

1 шт.

Кабель USB

-

1 шт. (по заказу)

Адаптер питания для зарядного устройства

-

1 шт.

Транспортировочный кейс

-

1 шт.

Отвес

1 шт.

(только для модификаций Zoom50)

Мини-призма

1 шт.

(по заказу, только для модификаций Zoom50)

Веха для мини-призмы

1 шт.

(по заказу, только для модификаций Zoom50)

Наконечник для вешек мини-призм

1 шт.

(по заказу, только для модификаций Zoom50)

Руководство по эксплуатации

-

1 экз.

Наименование характеристики

Значение

Модификация

Zoom50 1"

accXess5,

Zoom50 1"

accXess5

POLAR,

Zoom50 1"

accXess5 SUPER POLAR

Zoom50 2"

accXess5,

Zoom50 2"

accXess5

POLAR,

Zoom50 2"

accXess5 SUPER POLAR

Zoom50 5"

accXess5,

Zoom50 5"

accXess5

POLAR,

Zoom50 5"

accXess5 SUPER POLAR

Диапазон измерений углов, градус^

от 0 до 360

Диапазон измерений расстояний, м:

• - отражателельный режим²⁾

• - диффузный режим³⁾

• - режим увеличенной дальности²⁾

от 1,5 до 3500,0 от 1,5 до 500,0 от 1000 до 10000

Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда

±2

±4

±10

Допускаемое среднее квадратическое отклонение измерений углов, секунда

1

2

5

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

• - отражательный режим

• - диффузный режим - режим увеличенной дальности

±2-(2+2-10’⁶-L) ⁴⁾

±2-(2+2-10’⁶-L)

±2-(5+2-10’⁶-L)

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

• - отражательный режим

• - диффузный режим

• - режим увеличенной дальности

±2+2-10’⁶-L

±2+2-10’⁶-L

±5+2-10’⁶-L

Диапазон компенсации компенсатора, не менее, минута¹⁾

±4

Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда¹⁾

±0,5

±1,5

• 1) градус, минута, секунда - единица измерений плоского угла;

• 2) одна призма;

• 3) измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %;

• 4) L - измеряемая длина, мм

Наименование характеристики

Значение

Модификация

Zoom50 1"

accXess10,

Zoom50 1"

accXess10,

POLAR,

Zoom50 1"

accXess10, SUPER POLAR

Zoom50 2"

accXess10,

Zoom50 2"

accXess10

POLAR,

Zoom50 2"

accXess10

SUPER POLAR

Zoom50 5"

accXess10,

Zoom50 5"

accXess10

POLAR,

Zoom50 5"

accXess10

SUPER POLAR

Диапазон измерений углов, градус^

от 0 до 360

Диапазон измерений расстояний, м:

• - отражателельный режим²⁾

• - диффузный режим³⁾

• - режим увеличенной дальности²⁾

от

от

от

1,5 до 3500,

1,5 до 1000,

1000 до 100(

0

0

30

Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда

±2

±4

±10

Допускаемое среднее квадратическое отклонение измерений углов, секунда

1

2

5

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

• - отражательный режим

• - диффузный режим

• - от 1,5 до 500,0 включ.

• - св. 500 до 1000 включ.

• - режим увеличенной дальности

±2-(2+2-10’⁶-L) ⁴⁾

±2-(2+2-10’⁶-L)

±2-(4+2-10’⁶-L)

±2-(5+2-10’⁶-L)

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

• - отражательный режим

• - диффузный режим

• - от 1,5 до 500,0 включ.

• - св. 500 до 1000 включ.

• - режим увеличенной дальности

±2+2-10’⁶-L

±2+2-10’⁶-L

±4+2-10’⁶-L

±5+2-10’⁶-L

Диапазон компенсации компенсатора, не менее, минута¹⁾

±4

Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда¹⁾

±0,5

±1,5

• 1) градус, минута, секунда - единица измерений плоского угла;

• 2) одна призма;

• 3) измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %;

• 4) L - измеряемая длина, мм

Наименование характеристики

Значение

Модификация

Zoom45 2"

Zoom45 5"

Диапазон измерений углов, градус^

от 0 до 360

Диапазон измерений расстояний, м:

• - отражателельный режим²⁾

• - диффузный режим³⁾

от 1,5 до 3500,0

от 1,5 до 500,0

Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда

±4

±10

Допускаемое среднее квадратическое отклонение измерений углов, секунда

2

5

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

• - отражательный режим

• - диффузный режим

• - от 1,5 до 200,0 включ.

• - св. 200 до 500 включ.

±2-(2+2-10’⁶-L) ⁴⁾

±2-(3+2-10’⁶-L)

±2-(5+2-10’⁶-L)

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

• - отражательный режим

• - диффузный режим

• - от 1,5 до 200,0 включ.

• - св. 200 до 500 включ.

±2+2-10’⁶-L

±3+2-10’⁶-L

±5+3-10’⁶-L

Диапазон компенсации компенсатора, не менее, минута¹⁾

±8

Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда¹⁾

±1

• 1) градус, минута, секунда - единица измерений плоского угла;

• 2) одна призма;

• 3) измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %;

• 4) L - измеряемая длина, мм

Наименование характеристики

Значение

Модификация

Zoom45 2",

Zoom45 5"

Zoom50 1"

accXess10,

Zoom50 2"

accXess10,

Zoom50 5"

accXess10,

Zoom50 1"

accXess5,

Zoom50 2"

accXess5,

Zoom50 5"

accXess5

Zoom50 1" accXess10 POLAR,

Zoom50 2" accXess10 POLAR,

Zoom50 5" accXess10 POLAR, Zoom50 1" accXess5

POLAR,

Zoom50 2" accXess5

POLAR,

Zoom50 5" accXess5

POLAR

Zoom50 1" accXess10

SUPER POLAR,

Zoom50 2" accXess10

SUPER POLAR,

Zoom50 5" accXess10

SUPER POLAR,

Zoom50 1" accXess5

SUPER POLAR,

Zoom50 2" accXess5

SUPER POLAR,

Zoom50 5" accXess5

SUPER POLAR

Угловое поле зрения зрительной трубы, минута¹⁾, не менее

90

Наименьшее расстояние визирования, м, не более

1,6

1,7

Дискретность отсчета:

• - углов, секунда¹⁾

• - расстояний, мм

о о

Напряжение питания от внешнего источника постоянного тока, В

от 11,5 до 14,0

Напряжение аккумулятора, В

7,4

Емкость аккумулятора, А-ч

6,4

4,4

Габаритные размеры

(ДлинахШиринахВ ысота), мм, не более

198x211x316

173x226x316

Масса (без аккумулятора и трегера), кг, не более

5,1

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %, не более

от -20 до +50

95

от -30 до +50

95

от -40 до +50

95

1) минута, секунда - единица измерений плоского угла
