Сведения о средстве измерений: 96494-25 Анализаторы цепей векторные

Номер по Госреестру СИ: 96494-25
96494-25 Анализаторы цепей векторные
(С2444)

Назначение средства измерений:
Анализаторы цепей векторные С2444 предназначены для измерения S-параметров многополюсников совместно с наборами мер комплексных коэффициентов отражения и передачи, а также для воспроизведения немодулированных синусоидальных СВЧ колебаний с нормированными уровнем, частотой и спектральными характеристиками.

сертификация программного обеспечения
Внешний вид. Анализаторы цепей векторные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы цепей векторные
Рисунок № 1
Внешний вид. Анализаторы цепей векторные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы цепей векторные
Рисунок № 2

Общие сведения

Дата публикации - 26.09.2025
Срок свидетельства -
Номер записи - 6c4471f5-4b80-1138-3c6d-e4d22d012f88
ID в реестре СИ - 1426929
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

С2444,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ПЛАНАР"
Страна - РОССИЯ
Населенный пункт - 454091, Челябинская обл., г. Челябинск, ул. Елькина, д. 32
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.

Параметры исследований:

  • фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций региона по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2035 от 2025.09.24 ПРИКАЗ_Об утверждении типов средств измерений (12)

Наличие аналогов СИ: Анализаторы цепей векторные (С2444)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ПЛАНАР"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96494-25

Анализаторы цепей векторные, С2444
Общество с ограниченной ответственностью "ПЛАНАР" (РОССИЯ 454091, Челябинская обл., г. Челябинск, ул. Елькина, д. 32)
ОТ
МП
1 год

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы цепей векторные (С2444)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • С2444
  • 1 1 0 0 1 1 0

    Стоимость поверки Анализаторы цепей векторные (С2444)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение «S4VNA» предназначено для управления режимами работы анализаторов цепей векторных С2444. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик средства измерений за пределы допускаемых значений.

    Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения (ПО)

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    S4VNA

    Номер версии (идентификационный номер) ПО

    не ниже 25.3.3

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на заднюю панель анализаторов цепей векторных С2444 в соответствии с рисунком 2 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделах: 5 «Порядок работы»; 6 «Калибровка»; 7 «Анализ данных измерений»; 8 «Специальные измерения» руководства по эксплуатации РЭ 26.51.43.120-200-21477812-2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 Об утверждении государственной поверочной схемы для средств измерений времени и частоты

    Приказ Росстандарта от 30 декабря 2019 г. № 3461 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц

    Приказ Росстандарта от 9 ноября 2022 г. № 2813 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 ГГц до 118,1 ГГц

    Правообладатель

    Общество с ограниченной ответственностью «ПЛАНАР»

    (ООО «ПЛАНАР»)

    ИНН 7452009474

    Юридический адрес: 454091, Челябинская обл., г. Челябинск, ул. Елькина, д. 32

    Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22

    E-mail: welcome@planar.chel.ru

    Web-сайт: http://www.planarchel.ru

    Изготовитель


    Общество с ограниченной ответственностью «ПЛАНАР»
    (ООО «ПЛАНАР»)
    ИНН 7452009474
    Адрес: 454091, Челябинская обл., г. Челябинск, ул. Елькина, д. 32
    Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22
    E-mail: welcome@planar.chel.ru
    Web-сайт: http://www.planarchel.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
    (ФБУ «НИЦ ПМ - Ростест»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499)124-99-96
    E-mail: info@rostest.ru
    Web-сайт: http://www.rostest.ru

    Правообладатель


    Общество с ограниченной ответственностью «ПЛАНАР»
    (ООО «ПЛАНАР»)
    ИНН 7452009474
    Юридический адрес: 454091, Челябинская обл., г. Челябинск, ул. Елькина, д. 32
    Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22
    E-mail: welcome@planar.chel.ru
    Web-сайт: http://www.planarchel.ru

    Конструктивно анализаторы цепей векторные С2444 выполнены в лабораторном моноблочном исполнении и работают под управлением внешнего персонального компьютера (ПК) с операционной системой Windows, на котором установлено специальное программное обеспечение. Для связи с ПК используется интерфейс USB Type B, разъем которого расположен на задней панели анализаторов совместно с разъемами: питания, синхронизации, опорной частоты. Также на задней панели находятся перемычки трактов промежуточной частоты для приемников опорного и измерительного сигналов. На передней панели размещены разъемы СВЧ измерительных портов в тракте типа 2,4 мм «розетка», разъемы доступа к трактам высокой частоты для приемников опорного и измерительного сигналов, а также разъемы доступа к тракту источника сигнала и кнопка питания. Анализаторы цепей векторные С2444 поддерживают режим дистанционного управления.

    Принцип действия анализаторов цепей векторных С2444 основан на выделении падающего (опорного), отраженного от входа и прошедшего на выход (измерительных) исследуемого многополюсника сигналов, формировании напряжений, пропорциональных этим сигналам, цифровой обработке и индикации измеряемых величин. Испытательный синусоидальный сигнал формируется встроенным синтезатором СВЧ с функцией регулировки мощности. Разделение сигналов осуществляется с помощью направленных ответвителей, а формирование пропорциональных напряжений - с помощью супергетеродинного приемника. Цифровая обработка и управление осуществляются сигнальным процессором. Для калибровки анализаторов цепей векторных С2444 возможно использование различных наборов мер и автоматических калибровочных модулей.

    К данному типу анализаторов цепей векторных С2444 относятся анализаторы цепей векторные С2444 с серийными номерами 25101033, 24151013.

    Знак поверки может наноситься на заднюю панель средства измерений.

    Серийный номер, состоящий из восьми арабских цифр, нанесен методом наклейки на заднюю панель.

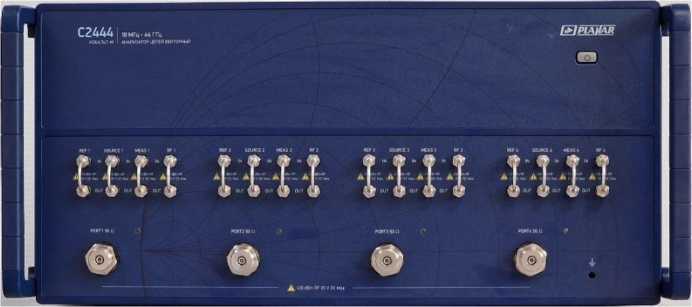

    Общий вид анализаторов цепей векторных С2444 представлен на рисунке 1.

    Для предотвращения несанкционированного доступа анализаторы цепей векторные С2444 имеют защитную наклейку изготовителя, закрывающую стык корпуса на задней панели в месте, указанном на рисунке 2.

    Внешний вид. Анализаторы цепей векторные (С2444), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений

    Внешний вид. Анализаторы цепей векторные (С2444), http://oei-analitika.ru

    Место нанесения знака утверждения типа

    Место нанесения серийного номера

    Место нанесения знака поверки

    Место пломбировки

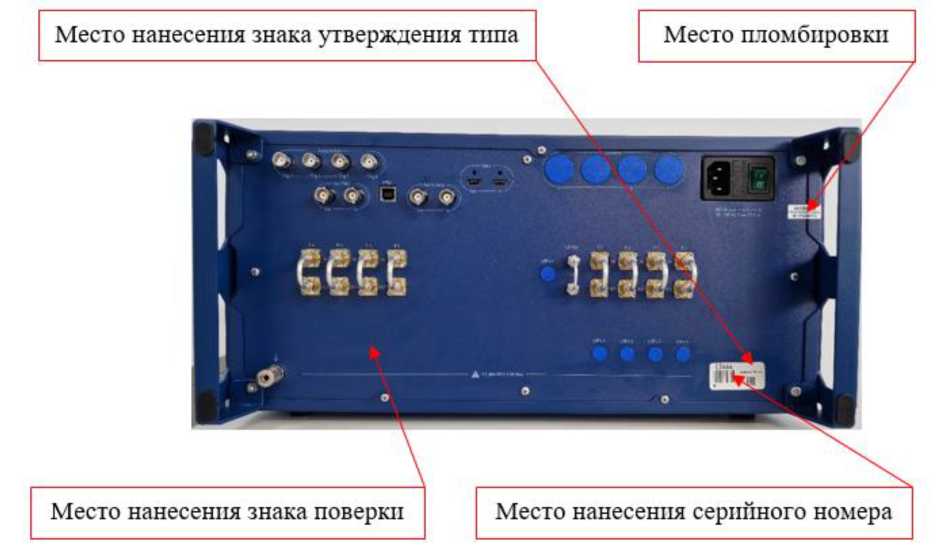

    Рисунок 2 - Схема пломбировки от несанкционированного доступа


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Анализатор цепей векторный

    С2444

    1 шт.

    Руководство по эксплуатации

    РЭ 26.51.43.120-200

    21477812-2024

    1 шт. 11

    Формуляр

    ФО 26.51.43.120-200

    21477812-2024

    1 шт.

    Программное обеспечение

    S4VNA

    1 шт. 11

    Кабель USB

    -

    1 шт.

    Кабель питания

    -

    1 шт.

    1) Примечание: программное обеспечение и руководство по эксплуатации поставляются на USB flash накопителе.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон частот, Гц

    от 1-107 до 4,4Ч010

    Пределы допускаемой относительной погрешности установки частоты выходного сигнала

    +5Ч0-6

    Максимальный уровень выходной мощности в зависимости от диапазона частот, дБ (1 мВт), не менее

    от 10 МГц до 35 ГГц включ.

    10

    св. 35 до 44 ГГц

    2

    Пределы допускаемой абсолютной погрешности установки уровня выходной мощности 0 дБ (1 мВт), дБ

    ±1,5

    Пределы допускаемой абсолютной погрешности измерений уровня входной мощности 0 дБ (1 мВт), дБ

    ±1,5

    Диапазон полос пропускания фильтра ПЧ с шагом 1/3, Гц

    от 1 до 1М06

    Динамический диапазон 1) при фильтре ПЧ 10 Гц в диапазоне частот, дБ, не менее

    от 10 МГц до 1 ГГц включ.

    -88

    св. 1 до 8 ГГц включ.

    -120

    св. 8 до 40 ГГц включ.

    -120

    св. 40 до 44 ГГц

    -115

    Уровень гармонических и субгармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), не более

    -20

    Уровень негармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт), дБ, не более

    -45

    Спектральная плотность мощности фазовых шумов относительно несущей в полосе 1 Гц при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт) для частоты несущей 10 ГГ ц и отстройке от несущей 10 кГц, дБ, не более

    -100

    1) Примечание: динамический диапазон - разница между максимальной мощностью, которую обеспечивает анализатор на входе приемника, и уровнем шума приемника

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Количество встроенных источников сигналов

    2

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    от 210 до 240

    50

    Время прогрева, мин

    30

    Габаритные размеры (длина х ширина х высота), мм, не более

    440x451x212

    Масса, кг, не более

    21

    Рабочие условия применения:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    от +18 до +28

    от 20 до 80


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
