Номер по Госреестру СИ: 96499-25
96499-25 Преобразователи тока
(DH-0,66)
Назначение средства измерений:
Преобразователи тока DH-0,66 (далее по тексту - преобразователи) предназначены для преобразования силы электрического тока в силу электрического тока, пригодного для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Внешний вид.
Преобразователи тока
Рисунок № 1
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Общие сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года №668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц»
ПравообладательФирма: Jinhua Aokai Electrical Appliance Co., Ltd., Китай
Адрес: No.555 Shenze Road, Dongxi Industrial Zone, Jinhua City, Zhejiang Province, Китай
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 119631, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-37-29
Факс: +7 (495) 437-56-66
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Фирма: Jinhua Aokai Electrical Appliance Co., Ltd., КитайАдрес: No.555 Shenze Road, Dongxi Industrial Zone, Jinhua City, Zhejiang Province, Китай
Принцип действия преобразователей основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструкция преобразователей представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода преобразователя.
К данному типу относятся преобразователи тока с заводскими номерами: 240105322, 240105335, 240105336, 240524600, 240105341, 240105345, 240105333, 240105325, 240433577, 240433572, 240433570, 240433581, 240105328, 240105343, 240105327, 240105344, 240105329, 240105346, 240105326, 240105337, 231211959, 240433564, 240433580, 240433576, 240433575, 240433583, 240433578, 240433561, 241045416, 241045407, 241045415, 240933537, 240433569, 240433563, 240433558, 240105340.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится лазерной гравировкой и методом термотрансферной печати на корпус преобразователя.

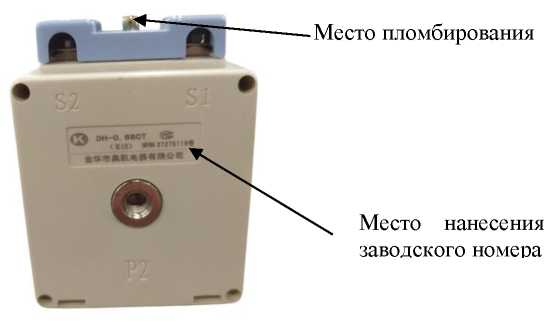

Общий вид преобразователей, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Рисунок 1 - Общий вид преобразователей тока, место нанесения заводского номера и место пломбирования
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальный первичный ток, А |
1 |
|
Номинальный вторичный ток, А |
0,1 |
|
Коэффициент преобразования |
1:10 |
|
Номинальная вторичная нагрузка, Ом |
100 |
|
Пределы допускаемой относительной погрешности преобразования, % |
±5 |
|
Номинальная частота, Гц |
50 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,7 |
|
Габаритные размеры (длинахширинахвысота), не более |
77х49х100 |
|
Средняя наработка до отказа, ч, не менее |
86400 |
|
Средний срок службы, лет, не менее |
10 |
