Номер по Госреестру СИ: 96505-25
96505-25 Счетчики газа ультразвуковые
(УН)
Назначение средства измерений:
Счетчики газа ультразвуковые УН (далее - счетчик) предназначены для измерений объема газа, приведенного к стандартным условиям.
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 1
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 2
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 3
Общие сведения
Дата публикации - 26.09.2025
Срок свидетельства - 24.09.2030
Номер записи - 95eb8f97-59df-bf41-8d33-c4d706076d62
ID в реестре СИ - 1426923
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УН6Л-1, УН6, Нет модификации, исполнение УН4,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Наблюдатель"
Страна - РОССИЯ
Населенный пункт - 450511, Республика Башкортостан, Уфимский район, Михайловский сельсовет, село Михайловка, ул. Победы 16/1
Уведомление о начале осуществления предпринимательской деятельности -
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2035 от 2025.09.24 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Счетчики газа ультразвуковые (УН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Наблюдатель"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96505-25 24.09.2030 |
Счетчики газа ультразвуковые, УН Общество с ограниченной ответственностью "Наблюдатель" (РОССИЯ 450511, Республика Башкортостан, Уфимский район, Михайловский сельсовет, село Михайловка, ул. Победы 16/1) |
ОТ МП |
6 лет |
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Кто поверяет Счетчики газа ультразвуковые (УН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 5 | 0 | 0 | 5 | 5 | 0 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Счетчики газа ультразвуковые (УН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счетчики содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||||
|
Типоразмер |
1. 6 |
2. 5 |
4 |
4 Ш |
6 |
10 |
|
Номер версии (идентификационный номер) ПО |
A2XXXXXX* |
F2XXXXX X* |
D2XXXXXX * | |||
|
Цифровой идентификатор ПО |
b51d** |
b4e8** |
ее88** | |||
|
*Номер версии (идентификационный номер) ПО состоит из двух частей: первая часть -номер версии метрологически значимой части ПО, вторая часть (XXXXXX) - номер версии метрологически незначимой части ПО. **Контрольная сумма метрологически значимой части ПО. | ||||||
Знак утверждения типа
Знак утверждения типананосится на лицевую панель счетчиков методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в пункте 2.3 «Метод измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1);
Приказ Росстандарта от 11.05.2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЕВЛС.407251.001 ТУ Счетчики газа ультразвуковые УН. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Наблюдатель»
(ООО «Наблюдатель»)
ИНН 0274390151
Юридический адрес: 450076, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Гафури, д. 27/2, офис 5
Тел.: 8 (937) 305 03 43
E-mail: Nabludatel-2024@yandex.ru
Веб-сайт: un-ufa.ru
Изготовитель
Общество с ограниченной ответственностью «Наблюдатель»
(ООО «Наблюдатель»)
ИНН 0274390151
Юридический адрес: 450076, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Гафури, д. 27/2, офис 5
Адрес места осуществления деятельности: 450511, Республика Башкортостан, Уфимский район, Михайловский сельсовет, село Михайловка, ул. Победы 16/1
Тел.: 8 (937) 305 03 43
E-mail: Nabludatel-2024@yandex.ru
Веб-сайт: un-ufa.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Правообладатель
Общество с ограниченной ответственностью «Наблюдатель»
(ООО «Наблюдатель»)
ИНН 0274390151
Юридический адрес: 450076, Республика Башкортостан, г.о. город Уфа, г Уфа, ул Гафури, д. 27/2, офис 5
Тел.: 8 (937) 305 03 43
E-mail: Nabludatel-2024@yandex.ru
Веб-сайт: un-ufa.ru
Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода. На основе измеренного объема газа при рабочих условиях, температуры и абсолютного давления газа, микроконтроллер рассчитывает объем газа, приведенный к стандартным условиям, и выводит его на электронное отсчетное устройство с нарастающим итогом.
Счетчик состоит из измерительного механизма, помещенного в герметичный штампованный металлический корпус и электронного отсчетного устройства, расположенного на корпусе.
Электронное отсчетное устройство расположено на передней части металлического корпуса и включает в себя:
-
- жидкокристаллический индикатор;
-
- батарейный отсек;
-
- порт оптической связи;
-
- разъем для подключения внешних датчиков загазованности;
-
- светодиодный индикатор;
-
- две сенсорные кнопки;
-
- электронную плату с микроконтроллером.
Электронное отсчетное устройство обеспечивает передачу информации о накопленном объеме и состоянии на верхний уровень через модуль связи, управление запорным клапаном, ведение архивов, журналов событий, неисправностей, вмешательств.
Структура условного обозначения исполнений счетчиков:
Счетчик газа ультразвуковой УН[1][2]-[3], где:
-
[1] - типоразмер счетчика: 1.6; 2.5; 4; 4Ш; 6; 10;
-
[2] - направление потока газа: Л - слева направо; П - справа налево;
-
[3] - интерфейс связи: 1 - GPRS; 2 - NB-IoT; 3 - GPRS+NB-IoT.
Заводской номер в виде цифрового кода наносится на лицевую панель электронного отсчетного устройства под жидкокристаллическим индикатором методом лазерной гравировки.

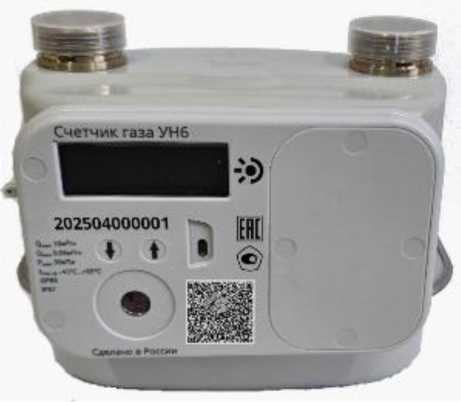

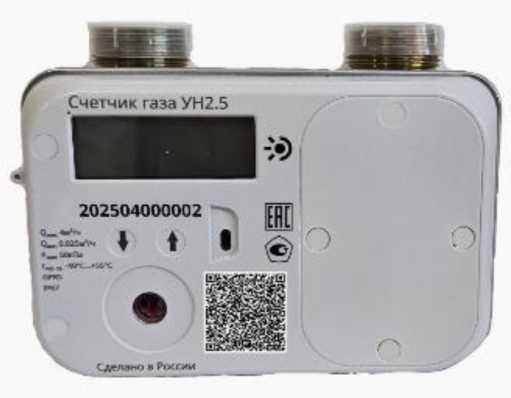

Общий вид счетчиков представлен на рисунке 1.
