Сведения о средстве измерений: 96429-25 Газоанализатор

Номер по Госреестру СИ: 96429-25
96429-25 Газоанализатор
(Метран АГ Л100-1)

Назначение средства измерений:
Газоанализатор Метран АГ Л100-1 (далее - газоанализатор) предназначен для непрерывного измерения объемной доли аммиака в газовых средах, промышленных выбросах, дымовых газах, биогазах и прочих технологических газах.

сертификация программного обеспечения
Внешний вид. Газоанализатор, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализатор
Рисунок № 1
Внешний вид. Газоанализатор, http://oei-analitika.ru рисунок № 2
Внешний вид.
Газоанализатор
Рисунок № 2
Внешний вид. Газоанализатор, http://oei-analitika.ru рисунок № 3
Внешний вид.
Газоанализатор
Рисунок № 3

Общие сведения

Дата публикации - 15.09.2025
Срок свидетельства -
Номер записи - f17b97be-f768-fe45-777e-535b9188db4f
ID в реестре СИ - 1426887
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Метран АГ Л100-1,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Метран Проект»
Страна - РОССИЯ
Населенный пункт - 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1955 от 2025.09.12 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Газоанализатор (Метран АГ Л100-1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Метран Проект»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95930-25

Системы автоматического контроля выбросов ПАО «ММК»,
Общество с ограниченной ответственностью «Метран Проект» (РОССИЯ 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1)
ОТ
МП
1 год
95885-25
10.07.2030
Анализаторы жидкости, МП АВ
Общество с ограниченной ответственностью «Метран Проект» (РОССИЯ 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1)
ОТ
МП
1 год
96429-25

Газоанализатор, Метран АГ Л100-1
Общество с ограниченной ответственностью «Метран Проект» (РОССИЯ 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1)
ОТ
МП
1 год
97373-25

Системы автоматического контроля промышленных выбросов загрязняющих веществ в атмосферу установки по производству аммиака производительностью 3000 т/сут и установки по плаву и грануляции карбамида производительностью 4000 т/сут ООО «Еврохим Северо-Запад-2»,
Общество с ограниченной ответственностью «Метран Проект» (РОССИЯ 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1)
ОТ
МП
1 год
97337-25

Система автоматического контроля выбросов АО «Газпромнефть -ОНПЗ»,
Общество с ограниченной ответственностью «Метран Проект» (РОССИЯ 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1)
ОТ
МП
1 год
97336-25

Система автоматического контроля выбросов (САКВ) Качканарского ГОК,
Общество с ограниченной ответственностью «Метран Проект» (РОССИЯ 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1)
ОТ
МП
1 год
97173-25
10.12.2030
Расходомеры ультразвуковые, ИС МП-У
Общество с ограниченной ответственностью «Метран Проект» (РОССИЯ 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1)
ОТ
МП
4 года

После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализатор (Метран АГ Л100-1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • Метран АГ Л100-1
  • 1 1 0 0 1 1 0

    Стоимость поверки Газоанализатор (Метран АГ Л100-1)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Газоанализатор имеет встроенное программное обеспечение, предназначенное для обработки результатов измерения, управления газоанализатором, считывания, отображения, хранения и передачи данных.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Влияние встроенного программного обеспечения на метрологические характеристики газоанализатора учтено при нормировании метрологических характеристик.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер) ПО, не ниже

    705B.C1.V5.1.25


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским методом и на идентификационную табличку методом лазерной печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Функционирование программного обеспечения» документа «Газоанализатор Метран АГ Л100-1. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

    Приказ Росстандарта от «31» декабря 2020 г. № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.

    Правообладатель

    Общество с ограниченной ответственностью «Метран Проект» (ООО «Метран Проект»)

    ИНН 7453347966

    Юридический адрес: 454103, Россия, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1, помещ. 310

    Телефон: +7 (351) 242 4444

    E-mail: info@metran-project.ru

    Изготовитель


    Общество с ограниченной ответственностью «Метран Проект» (ООО «Метран Проект»)
    ИНН 7453347966
    Юридический адрес: 454103, Россия, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1, помещ. 310
    Адрес места осуществления деятельности: 454103, Россия, Челябинская обл., г.о. Челябинский, г. Челябинск, вн. р-н Центральный, пр-кт Новоградский, д. 15, стр. 1
    Телефон: +7 (351) 242 4444
    E-mail: info@metran-project.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
    Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 544-00-00
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель


    Общество с ограниченной ответственностью «Метран Проект» (ООО «Метран Проект»)
    ИНН 7453347966
    Юридический адрес: 454103, Россия, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1, помещ. 310
    Телефон: +7 (351) 242 4444
    E-mail: info@metran-project.ru

    Принцип измерения газоанализатора основан на инфракрасной спектрометрии на базе диодного лазера.

    Конструктивно газоанализатор выполнен в виде моноблока с ЖК-дисплеем и клавишами управления прибором. Газоанализатор имеет микропроцессорное управление.

    Газоанализатор состоит из:

    • - измерительного оптического модуля;

    • - платы входных/выходных сигналов от 4 до 20 мА;

    • - цифровых интерфейсов связи RS-485;

    • - корпуса электронного преобразователя со степенью защиты IP66;

    • - поточной измерительной камеры (кюветы).

    Газоанализатор выпущен во взрывозащищенном исполнении, с одним измерительным модулем лазерной спектрометрии в инфракрасном диапазоне.

    Газоанализатор обладает функцией запуска режимов самодиагностики, автоматической калибровки.

    Нанесение знака поверки на газоанализатор не предусмотрено.

    Заводской номер газоанализатора состоит из арабских цифр и букв латинского алфавита и нанесен на информационную табличку, расположенную на торце корпуса электронного преобразователя газоанализатора, методом лазерной печати.

    Общий вид газоанализатора представлен на рисунке 1.

    Место пломбирования от несанкционированного доступа показано на рисунке 2. Пломбирование осуществлено специальной наклейкой в местах соединения корпуса с измерительной камерой газоанализатора.

    Места нанесения заводского номера и знака утверждения типа на идентификационную табличку газоанализатора (шильд) приведены на рисунке 3.

    К данному типу средств измерений относится газоанализатор Метран АГ Л100-1, заводской номер J24D30011.

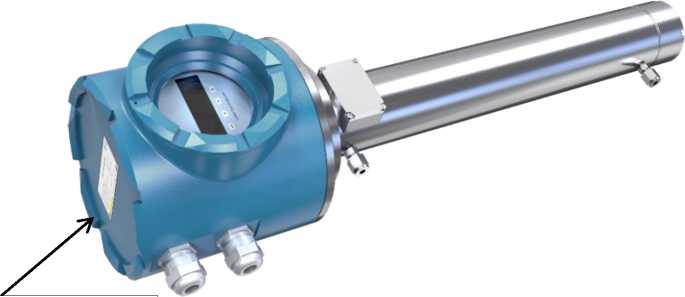

    Внешний вид. Газоанализатор (Метран АГ Л100-1), http://oei-analitika.ru

    Табличка с заводским номером

    Рисунок 1 - Общий вид газоанализатора

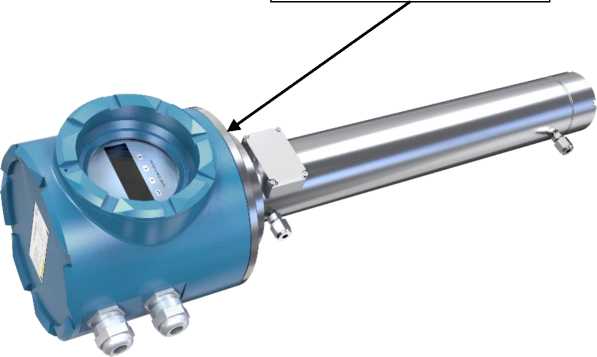

    Место пломбирования

    Внешний вид. Газоанализатор (Метран АГ Л100-1), http://oei-analitika.ru

    Рисунок 2 - Пломбирование газоанализатора

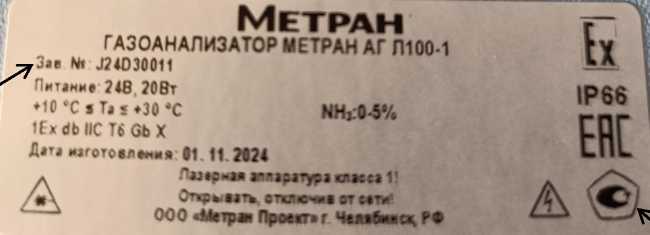

    Место нанесения

    заводского номера

    Внешний вид. Газоанализатор (Метран АГ Л100-1), http://oei-analitika.ru

    Рисунок 3 - Идентификационная табличка газоанализатора

    Место нанесения знака утверждения типа


    Таблица 5 - Комплектность газоанализатора

    Наименование

    Обозначение

    Количество

    Газоанализатор

    Метран АГ Л100-1

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Паспорт

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений объемной доли аммиака (NH3), %

    от 0 до 5

    Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности, %

    ±2

    Время установления показаний (Т90), с, не более

    10

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (Ш*В*Г), мм, не более

    655x185x170

    Масса, кг, не более

    15

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность окружающего воздуха (без конденсации), %, не более

    • - атмосферное давление, кПа

    от +10 до +30

    95

    от 84 до 106,7

    Напряжение питания постоянного тока, В

    24

    Максимальная потребляемая мощность, Вт

    20

    Выходной сигнал:

    Цифровой

    Аналоговый токовый, мА

    RS485

    от 4 до 20

    Степень защиты от внешних воздействий по ГОСТ 14254-2015

    IP66

    Маркировка взрывозащиты

    1Ex db IIC T6 Gb X

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    10

    Средняя наработка на отказ, ч, не менее

    40000
