Номер по Госреестру СИ: 95930-25
95930-25 Системы автоматического контроля выбросов ПАО «ММК»
()
Назначение средства измерений:
Системы автоматического контроля выбросов ПАО «ММК» (далее - Системы) предназначены для измерений массовой концентрации взвешенных частиц (пыли), параметров газопылевого потока отходящих газов (температуры, давления, объемного расхода, приведенного к нормальным условиям), расчета разовых, массовых и валовых выбросов на основе результатов измерений, а также для обработки, хранения, формирования отчетных документов и передачи полученной информации.

Внешний вид.
Системы автоматического контроля выбросов ПАО «ММК»
Рисунок № 1

Внешний вид.
Системы автоматического контроля выбросов ПАО «ММК»
Рисунок № 2
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) Системы включает ПО измерительных компонентов и ПО системы сбора, обработки и передачи данных на основе контроллера программируемого логического REGUL RX00.
Идентификационные данные и уровень защиты ПО измерительных компонентов приведены в описаниях типа на соответствующие средства измерений.
Метрологически значимое ПО системы сбора, обработки и передачи данных на основе контроллера программируемого логического REGUL RX00 реализует выполнение следующих функций:
-
- обработку, отображение, хранение и передачу результатов измерений;
-
- расчет разовых, массовых и валовых выбросов на основе результатов измерений;
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-
- контроль общих неисправностей (связь, конфигурация).
Идентификационные данные метрологически значимого ПО системы сбора, обработки и передачи данных на основе контроллера программируемого логического REGUL RX00 приведены в таблице 1. Уровень защиты «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО |
V1.0.12 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководств по эксплуатации.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Установка, монтаж, наладка, ввод в эксплуатацию» руководств по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.п. 3.1.3, 3.9, 3.13);
Постановление Правительства Российской Федерации от 13 марта 2019 г. № 263 «О требованиях к автоматическим средствам измерения и учета показателей выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ, техническим средствам фиксации и передачи информации о показателях выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду»;
Постановление Правительства Российской Федерации от 13 марта 2019 г. № 262 «Об утверждении Правил создания и эксплуатации системы автоматического контроля выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
Приказ Федерального агентства по техническому регулированию и метрологии от декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - V107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ Р 70805-2023 «Автоматические измерительные системы для контроля выбросов загрязняющих веществ. Методика расчета массового выброса»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательПубличное акционерное общество «Магнитогорский металлургический комбинат»
(ПАО «ММК»)
ИНН 7414003633
Юридический адрес: 455000, Челябинская обл., г. Магнитогорск, ул. Кирова, д. 93
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип действия Систем заключается в последовательных преобразованиях измеряемых величин в аналоговый, а затем цифровой сигнал с дальнейшей обработкой результатов измерений, их отображением и передачей во внешнее оборудование в цифровом виде.
Системы включают в себя измерительные каналы (далее - ИК):
-
- ИК абсолютного давления газопылевого потока отходящих газов;
-
- ИК температуры газопылевого потока отходящих газов;
-
- ИК объемного расхода газопылевого потока отходящих газов, приведенного к нормальным условиям (0 °C, 101,325 кПа);
-
- ИК массовой концентрации взвешенных частиц (пыли).
ИК Систем состоят из первичных измерительных преобразователей (ПИП), осуществляющих измерения физических величин и преобразование результатов измерений в аналоговые сигналы с последующей передачей на следующий уровень, и вторичной части ИК (ВИК), осуществляющей аналого-цифровое преобразование сигналов, сбор, обработку, хранение и передачу результатов измерений во внешнее оборудование. Первичная и вторичная части соединяются проводными линиями связи.
Для формирования отчётной информации о показателях выбросов и её передачи в ВИК на основе результатов измерений производится расчет разовых, массовых и валовых выбросов в соответствии с ГОСТ Р 70805-2023.
В состав Систем входят следующие типы ПИП:
-
- преобразователи температуры Метран-280, Метран-280-Ех, модель Метран-286, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ ОЕИ) 23410-13;
-
- датчики давления Метран-150, модель Метран-150ТА, регистрационный номер в ФИФ ОЕИ 32854-13;
-
- расходомеры-счетчики газа термальномассовые ST10(x), модель ST102A, регистрационный номер в ФИФ ОЕИ 84959-22;
-
- анализаторы пыли LM 3086 SER, регистрационный номер в ФИФ ОЕИ 77149-19.
Для обеспечения рабочей температуры в холодное время года для всех ПИП, кроме преобразователей температуры, предусмотрены термочехлы.
ВИК включает в себя следующее оборудование:
-
- систему сбора, обработки и передачи данных на основе контроллера программируемого логического REGUL RX00 (регистрационный номер в ФИФ ОЕИ 63776-16), включающую модули ввода AI 16 011, осуществляющие аналого-цифровое преобразования;
-
- автоматизированное рабочее место (АРМ) оператора на базе видеографической панели.
Компоненты ВИК смонтированы в контроллерном электротехническом шкафу DB2. В состав Систем входит также связующее и вспомогательное оборудование. Общий вид шкафа DB2 из состава Систем приведен на рисунке 1.
К данному типу относятся Системы, зав. №№ TC-10481-CSC-1, TC-10481-CSC-2, TC-10481-CSC-3, TC-10481-CSC-4, TC-10481-CSC-5. Заводской номер, состоящий из комбинации арабских цифр, заглавных латинских букв и дефисов, нанесен способом лазерной гравировки на информационную табличку, расположенную на DB2 в месте, указанном на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование Систем от несанкционированного доступа не предусмотрено, предусмотрен контроль доступа входной двери. Пломбирование ПИП, входящих в состав Систем, осуществляется в соответствии с описаниями типа на эти средства измерений.
Место нанесения заводского номера

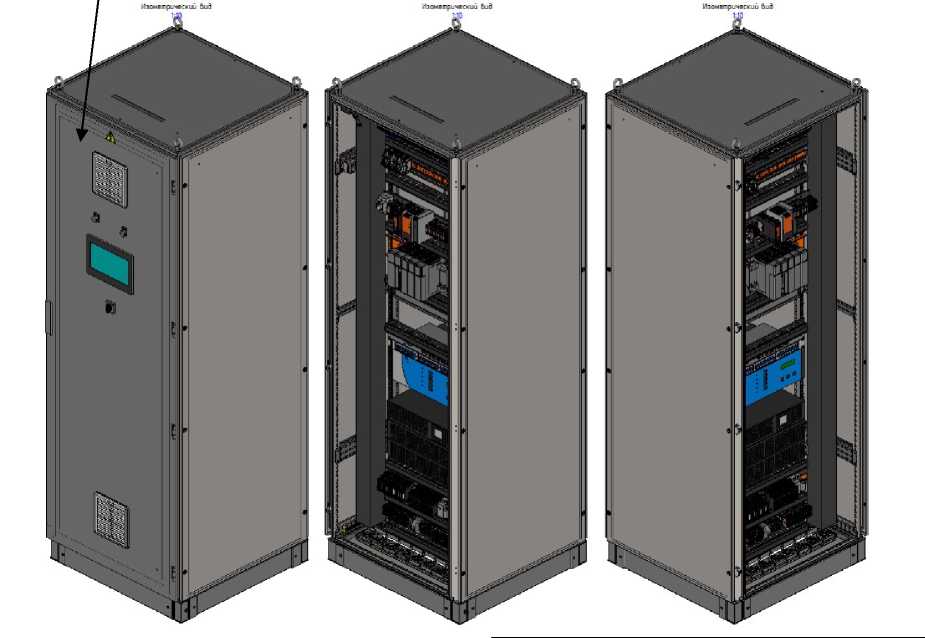

Рисунок 1 - Общий вид DB2

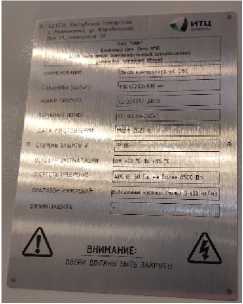

Рисунок 2 - Пример информационной таблички
Комплектность каждого экземпляра Систем представлена в таблице 5.
Таблица 5
|
Наименование |
Обозначение |
Количество |
|
Система автоматического контроля выбросов ПАО «ММК» |
- |
1 шт. |
|
Руководство по эксплуатации* |
1.2. Q00252-An£ 1,2-АСИ.РЭ 1.2^00252-ДП9-АСИ.РЭ 1.2. Q00252-,fl,ni 0-АСИ.РЭ 1.2. ()ОО252-\-П 1ЛЗ6-АСИ .Р') 1.2^00252-ПКВ-АСИ.РЭ |
1 экз. |
|
Паспорт* |
1.2. Q00252^C1,2-АСИ.ПС 1.2^ОО252-ДП9-АСИ.ПС
1.2^00252-МНЛ36-АСИ.ПС
|
1 экз. |
|
* Указаны обозначения руководств по эксплуатации и паспортов для каждого экземпляра Систем. | ||
Основные метрологические характеристики Систем приведены в таблице 2. Основные технические характеристики Систем приведены в таблицах 3-4.
|
Таблица 2 - IV |
етрологические характеристики ИК Систем | ||
|
Измеряемая величина |
Диапазон измерений |
Диапазон показаний |
ПИП: тип, диапазон выходного сигнала, характеристики погрешности |
|
Температура газопылевог о потока отходящих газов |
от -50 до +150 °C |
от -50 до +150 °C |
Метран-286 от 4 до 20 мА Aot=±0,4 °C ytt=±0,05 %/10 °C |
|
Абсолютное давление газопылевог о потока отходящих газов |
от 80 до 120 кПа |
от 80 до 120 кПа |
Метран-150 от 4 до 20 мА уОр=±0,2 % ytP=±0,22 %/10 °C |
|
Объемный расход газопылевог о потока отходящих газов |
от 9345,6 до 186912,0 м3/ч от 10197 до 203940 м3/ч от 21780 до 435600 м3/ч от 55440 до 1108800 м3/ч от 55440 до 1108800 м3/ч |
от 0 до 186912 м3/ч от 0 до 203940 м3/ч от 0 до 435600 м3/ч от 0 до 1108800 м3/ч от 0 до 1108800 м3/ч |
ST102A от 4 до 20 мА 5q=±5 % Уа=±0,2 % |
|
ВИК: тип модуля ввода, характеристики погрешности |
Характеристики погрешности ИК | |
|
Основной |
В рабочих условиях | |
|
Модуль ввода AI 16 011 Yai=±0,2 % |
Аик=±0,8 °C |
Аик=±2,0°С |
|
Модуль ввода AI 16 011 Yai=±0,2 % |
5ик=±0,4 % |
5ик=±0,7 % |
|
Модуль ввода AI 16 011 Yai=±0,2 % |
- |
5ик=±25 % |
Продолжение таблицы 2
|
Измеряемая величина |
Диапазон измерений |
Диапазон показаний |
ПИП: тип, диапазон выходного сигнала, характеристики погрешности |
ВИК: тип модуля ввода, характеристики погрешности |
Характеристики погрешности ПК | |
|
Основной |
В рабочих условиях | |||||
|
Массовая концентрация взвешенных частиц (пыли)2) |
от 10 до 200 мг/м3 |
от 0 до 200 мг/м3 |
LM3086 SER от 4 до 20 мА 5с=±20 % |
Модуль ввода AI16 011 Yai=±0,2 % |
- |
5ик=±25 % |
|
Примечания 1) Используемые обозначения: Aot - пределы допускаемой основной абсолютной погрешности ПИП температуры, °C; ytt - пределы допускаемой приведенной к разности между максимальным и минимальным значениями диапазона выходного сигнала дополнительной погрешности ПИИ температуры, вызванной изменением температуры окружающего воздуха в границах рабочих условий относительно нормальных условий, % на 10 °C; Yai - пределы допускаемой приведенной к разности между максимальным и минимальным значениями диапазона измерений погрешности ВИК с модулем ввода в рабочих условиях, %; Дик - пределы допускаемой абсолютной погрешности ПК, %; 5ик - пределы допускаемой относительной погрешности ПК, %; Yop - пределы допускаемой основной приведенной к разности между максимальным и минимальным значениями диапазона измерений погрешности ПИП давления, %; Ytp - пределы допускаемой приведенной к разности между максимальным и минимальным значениями диапазона измерений дополнительной погрешности ПИП давления, вызванной изменением температуры окружающего воздуха в границах рабочих условий относительно нормальных условий, % на 10 °C; 5q - пределы допускаемой относительной погрешности ПИП объемного расхода в рабочих условиях, %; | ||||||
|
Ya - пределы допускаемой приведенной к разности между максимальным и минимальным значениями диапазона выходного аналогового сигнала погрешности цифро-аналогового преобразования ПИП объемного расхода в рабочих условиях, %; 5с - пределы допускаемой относительной погрешности ПИП массовой концентрации взвешенных частиц (пыли) в рабочих условиях, %. 2) Анализаторы пыли LM 3086 SER в составе ПК обеспечивают измерение массовой концентрации взвешенных частиц в диапазоне от 10 до 4000 мг/м3, диапазон выходного унифицированного аналогового сигнала постоянного тока от 4 до 20 мА настроен согласно руководству по эксплуатации для диапазона показаний массовой концентрации пыли от 0 до 200 мг/м3. | ||||||
Таблица 3 - Условия эксплуатации измерительных компонентов Систем
|
Компонент |
Температура окружающего воздуха, °С |
Относительная влажность воздуха, %, |
|
Нормальные условия | ||
|
Измерительные компоненты, кроме Метран-150 |
от +15 до +25 |
от 30 до 80 |
|
Метран-150 |
от +21 до +25 | |
|
Рабочие условия | ||
|
Оборудование, размещенное в шкафу DB2 |
от +10 до +35 |
не более 80 |
|
Примечание - Условия эксплуатации ПИП согласно эксплуатационной документации на них. | ||
|
Температура внутри термочехлов не ниже минус 20 °C. | ||
Таблица 4 - Основные технические характеристики Систем
|
Наименование характеристики |
Значение |
|
Напряжение электрического питания, В |
от 360 до 440 |
|
Частота электрического питания, Гц |
от 49 до 51 |
|
Средняя наработка на отказ, ч |
18000 |
