Номер по Госреестру СИ: 96433-25
96433-25 Газосигнализаторы контроля загазованности
(ГазДом)
Назначение средства измерений:
Газосигнализаторы контроля загазованности ГазДом (далее - газосигнализаторы) предназначены для непрерывных автоматических измерений содержания метана и оксида углерода в воздухе помещений.
Внешний вид.
Газосигнализаторы контроля загазованности
Рисунок № 1
Внешний вид.
Газосигнализаторы контроля загазованности
Рисунок № 2
Внешний вид.
Газосигнализаторы контроля загазованности
Рисунок № 3
Внешний вид.
Газосигнализаторы контроля загазованности
Рисунок № 4
Общие сведения
Дата публикации - 23.09.2025
Срок свидетельства - 18.09.2030
Номер записи - 12dec3d0-c222-eae7-9513-52813107ccdc
ID в реестре СИ - 1426883
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Научно-производственное объединение «Инпульс»
Страна - РОССИЯ
Населенный пункт - 109559, г. Москва, вн.тер.г. муниципальный округ Люблино, ул. Верхние Поля, д. 33, к. 1, помещ. 3/1
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1998 от 2025.09.18 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Газосигнализаторы контроля загазованности (ГазДом)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Научно-производственное объединение «Инпульс»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96433-25 18.09.2030 |
Газосигнализаторы контроля загазованности, ГазДом Общество с ограниченной ответственностью «Научно-производственное объединение «Инпульс» (РОССИЯ 109559, г. Москва, вн.тер.г. муниципальный округ Люблино, ул. Верхние Поля, д. 33, к. 1, помещ. 3/1) |
ОТ |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Газосигнализаторы контроля загазованности (ГазДом)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газосигнализаторы контроля загазованности (ГазДом)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) газосигнализаторов состоит из встроенного и внешнего ПО.
Внешнее ПО представляет собой мобильное приложение, разработанное с целью сбора информации о значениях концентрации контролируемых газов на объекте установки.
Встроенное ПО является метрологически значимым.
Метрологические характеристики газосигнализаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО газосигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже: - ГазДом с АКБ |
1.02 |
|
- ГазДом без АКБ |
1.02 |
|
- ГазДом GSM |
1.03 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта газосигнализаторов типографским способом и на свободном от надписей пространстве корпуса газосигнализаторов любым технологических способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации Газдом 26.51.50-003 РЭ в разделе 3 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53.110-003-50213994-2023 «Газосигнализаторы контроля загазованности ГазДом. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение «Инпульс»
(ООО «НПО «Инпульс»)
ИНН 9723154320
Адрес юридического лица: 109559, г. Москва, вн.тер.г. муниципальный округ Люблино, ул. Верхние Поля, д. 33, к. 1, помещ. 3/1
Испытательный центр
Общество с ограниченной ответственностью «РАВНОВЕСИЕ»(ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1_2, э 1, пом 1, оф в005, к 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Принцип действия газосигнализаторов основан на преобразовании значений концентрации метана и оксида углерода в электрический сигнал с помощью встроенных полупроводниковых датчиков. В случае превышения концентрации метана и/или оксида углерода срабатывает система оповещения световой и звуковой сигнализации.
Конструктивно газосигнализаторы выполнены в пластмассовом корпусе и представляют собой автоматический прибор непрерывного действия, оснащенный газочувствительными датчиками. Также газосигнализаторы оснащены релейным выводом.
Газосигнализаторы обеспечивают:
-
- световую индикацию включенного состояния;
-
- световую и звуковую сигнализацию концентрации газа, превышающей установленный пороговый уровень;
-
- управление импульсным клапаном при аварийной ситуации;
-
- подачу сигналов аварии на внешние устройства.
Газосигнализаторы выпускаются в трех исполнениях:
-
- ГазДом с АКБ - исполнение газосигнализаторов с аккумуляторной батареей;
-
- ГазДом без АКБ - исполнение газосигнализаторов без аккумуляторной батареи;
-
- ГазДом GSM - исполнение газосигнализаторов с аккумуляторной батареей, состоящих из двух блоков - основного и дополнительного (GSM-модуль).
Заводской номер наносится на маркировочную наклейку боковой поверхности газосигнализаторов любым технологическим способом в виде цифрового кода. Заводской номер GSM-модуля исполнения ГазДом GSM наносится на маркировочную наклейку боковой поверхности GSM-модулей любым технологическим способом в виде цифрового кода и дублируется в паспорте на газосигнализатор. Пломбирование мест настройки (регулировки) газосигнализаторов не предусмотрено.
Общий вид газосигнализаторов с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунках 1-2. Нанесение знака поверки на газосигнализаторы в обязательном порядке не предусмотрено.
Цветовая гамма корпуса газосигнализаторов может быть изменена по решению изготовителя в одностороннем порядке.
а) Вид спереди
б) Вид сбоку

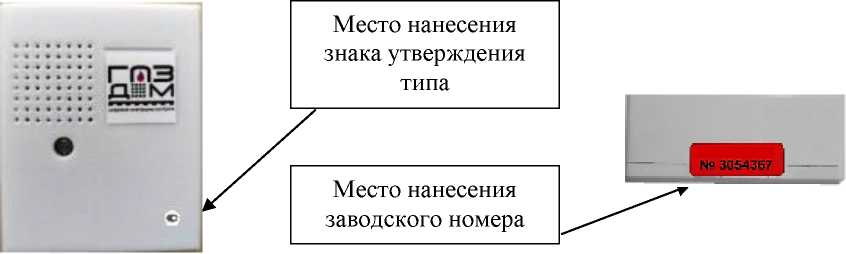

Рисунок 1 - Общий вид газосигнализаторов исполнений ГазДом с АКБ и ГазДом без АКБ с указанием места нанесения знака утверждения типа и места нанесения заводского номера
а) Вид спереди основного блока
б) Вид спереди GSM-модуля
Место нанесения заводского номера в) Вид сбоку (идентичен для основного блока и GSM-модуля)

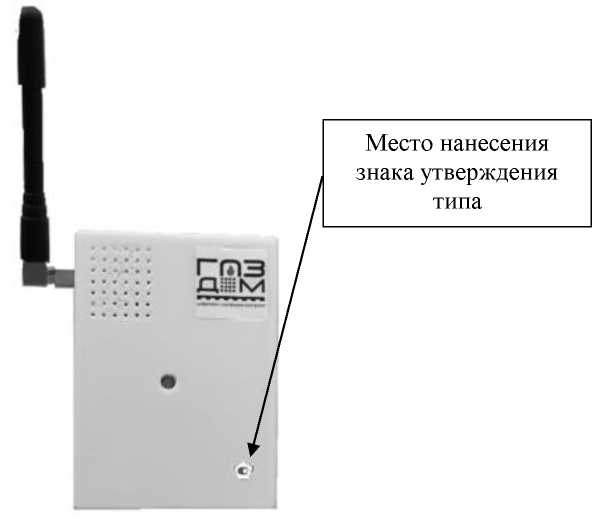

Рисунок 2 - Общий вид газосигнализаторов исполнения ГазДом GSM с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Таблица 5 - Комплектность газосигнализаторов исполнений ГазДом с АКБ
|
Наименование |
Обозначение |
Количество |
|
Газосигнализатор контроля загазованности ГазДом с АКБ |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Паспорт |
ГазДом 26.51.50-003 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГазДом 26.51.50-003 РЭ |
1 экз.1) |
|
Адаптер питания |
БП |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. |
|
Запорный клапан |
КЗЭУГ |
1 шт.1) |
|
1) По требованию заказчика. | ||
Таблица 6 - Комплектность газосигнализаторов . исполнений ГазДом без АКБ
|
Наименование |
Обозначение |
Количество |
|
Газосигнализатор контроля загазованности ГазДом без АКБ |
- |
1 шт. |
|
Паспорт |
ГазДом 26.51.50-003 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГазДом 26.51.50-003 РЭ |
1 экз.1) |
|
Адаптер питания |
БП |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. |
|
Запорный клапан |
КЗЭУГ |
1 шт.1) |
|
1) По требованию заказчика. | ||
Таблица 7 - Комплектность газосигнализаторов исполнений ГазДом GSM
|
Наименование |
Обозначение |
Количество |
|
Газосигнализатор контроля загазованности ГазДом GSM |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
GSM-модуль |
- |
1 шт. |
|
Паспорт |
ГазДом 26.51.50-003 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГазДом 26.51.50-003 РЭ |
1 экз.1) |
|
Адаптер питания |
БП |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. |
|
Запорный клапан |
КЗЭУГ |
1 шт.1) |
|
1) По требованию заказчика. | ||
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Порог срабатывания сигнализации |
Пределы допускаемой абсолютной погрешности срабатывания сигнализации |
Время срабатывания сигнализации, с, не более |
|
Метан (СН4) |
10 % НКПР |
±5 % НКПР |
45 |
|
Оксид углерода (СО) |
100 мг/м3 |
±25 мг/м3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение переменного тока, В |
220 |
|
частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
0,3 |
|
Габаритные размеры (длинахширинахвысота) 1), мм, не более |
90х65х50 |
|
Масса1), кг, не более |
0,4 |
|
Рабочие условия измерений: температура окружающей среды, °С |
от +1 до +40 |
|
относительная влажность, % |
от 30 до 98 |
|
атмосферное давление, кПа |
от 84 до 106 |
|
1) Включая дополнительный GSM-модуль. |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
45000 |
