Номер по Госреестру СИ: 96436-25
96436-25 Штангенрейсмасы SHAN
()
Назначение средства измерений:
Штангенрейсмасы SHAN (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров, а также для проведения разметочных работ.
Внешний вид.
Штангенрейсмасы SHAN
Рисунок № 1
Внешний вид.
Штангенрейсмасы SHAN
Рисунок № 2
Внешний вид.
Штангенрейсмасы SHAN
Рисунок № 3
Внешний вид.
Штангенрейсмасы SHAN
Рисунок № 4
Внешний вид.
Штангенрейсмасы SHAN
Рисунок № 5
Внешний вид.
Штангенрейсмасы SHAN
Рисунок № 6
Внешний вид.
Штангенрейсмасы SHAN
Рисунок № 7
Внешний вид.
Штангенрейсмасы SHAN
Рисунок № 8
Внешний вид.
Штангенрейсмасы SHAN
Рисунок № 9
Внешний вид.
Штангенрейсмасы SHAN
Рисунок № 10
Общие сведения
Дата публикации - 23.09.2025
Срок свидетельства - 18.09.2030
Номер записи - 4f339329-90d8-d4ee-1114-5e299c8e80eb
ID в реестре СИ - 1426880
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШЦР модификация I, (0-300) мм, ц.д.0,01, ШРЦ модификация I, ШРЦ, ШР, с отсчетом по нониусу,
Производитель
Изготовитель - Guilin Measuring & Cutting Tool Co., Ltd
Страна - КИТАЙ
Населенный пункт - 541002, 40 Chongxin Road, Guilin, P.R.
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 64
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1998 от 2025.09.18 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Штангенрейсмасы SHAN ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).
Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.
Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.
Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.
Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.
На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).
Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.
Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Штангенрейсмасы SHAN ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 22 | 22 | 0 | 0 | 22 | 22 | 0 | |||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 41 | 32 | 41 | 0 | 0 | 41 | 41 | 0 |
Стоимость поверки Штангенрейсмасы SHAN ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Штангенрейсмасов модели ШРЦ, записывается в энергонезависимую память микроконтроллера цифрового блока при выпуске из производства. Конструкция цифрового блока исключает возможность несанкционированного влияния на программное обеспечение средства измерения и измерительную информацию.
В соответствии с п. 4.5 рекомендаций по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Лист № 13 Всего листов 18
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенрейсмасов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1П0-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия Guilin Measuring & Cutting Tool Co., Ltd, КИТАЙ «Штангенрейсмасы SHAN».
ПравообладательGuilin Measuring & Cutting Tool Co., Ltd, КИТАЙ
Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China
Тел: (86-773) 3814349, факс: (86-773) 3814270
E-mail: sales@sinoshan.com
Изготовитель
Guilin Measuring & Cutting Tool Co., Ltd, КИТАЙ
Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China
Тел: (86-773) 3814349, факс: (86-773) 3814270
E-mail: sales@sinoshan.com
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн»
(ООО РМЦ «Калиброн»)
Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23 Телефон: +7 (495) 796-92-75
Web-сайт: https://calibronrmc.ru/
E-mail: info@calibronrmc.ru
Правообладатель
Guilin Measuring & Cutting Tool Co., Ltd, КИТАЙАдрес: 541002, 40 Chongxin Road, Guilin, P.R. China
Тел: (86-773) 3814349, факс: (86-773) 3814270
E-mail: sales@sinoshan.com
Принцип действия основан на измерении линейных размеров в момент соприкосновения измерительной поверхности ножки штангенрейсмаса с измеряемой поверхностью детали:
-
- методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;
-
- методом непосредственной оценки по делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса;
-
- методом преобразования линейного перемещения рамки штангенциркуля в электрический сигнал с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства, встроенного в рамку штангенрейсмаса.
Штангенрейсмасы изготавливаются следующих моделей:
-
- ШР - с отсчетом по нониусу (рисунок 1);
-
- ШРК - с отсчетом по круговой шкале модификаций I и II (рисунки 2, 3);
-
- ШРЦ - с цифровым отсчетным устройством модификаций I и II (рисунок 4-7).
Штангенрейсмасы модели ШР, с отсчетом по нониусу (рисунок 1) состоят из основания, штанги, закрепленной в основание, на которой нанесена миллиметровая шкала, рамки с нониусом и стопорным винтом, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки.
Штангенрейсмасы модели ШРК, с отсчетом по круговой шкале модификации I (рисунок
-
2) состоят из основания, штанги, закрепленной в основание, на которой нанесена миллиметровая шкала, рамки с круговой шкалой и стопорным винтом, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки. Круговая шкала имеет возможность совмещения стрелки с нулевым отсчетом шкалы с помощью ободка.
Штангенрейсмасы модели ШРК, с отсчетом по круговой шкале модификации II (рисунок
-
3) состоят из основания, двух колонн, закрепленных в основание, рамки с круговой шкалой и двойным механическим счетчиком, перемещающейся вдоль колонн, стопорного устройства, маховика, измерительной ножки. Круговая шкала имеет возможность совмещения стрелки с нулевым отсчетом шкалы с помощью ободка.
Штангенрейсмасы модели ШРЦ, модификации I с цифровым отсчетным устройством (рисунок 4) состоят из основания, штанги с миллиметровой шкалой, закрепленной в основание, устройства микрометрической подачи, измерительной ножки, рамки с цифровым отсчетным устройством, на передней панели которого установлены кнопки, с помощью которых осуществляется ряд специальных функций (например, включение/выключение цифрового отсчетного устройства (ON/OFF), выбора единиц измерений дюймы или миллиметры (in/mm), обнуление результата измерений (ZERO), выбор абсолютных или относительных измерений (ABS), и др.).
Штангенрейсмасы модели ШРЦ, модификации II с цифровым отсчетным устройством (рисунок 5) состоят из основания, двух колонн закрепленных в основание, измерительной ножки, рамки с цифровым отсчетным устройством, на передней панели которого установлены кнопки, с помощью которых осуществляется ряд специальных функций (например, включение/выключение цифрового отсчетного устройства (ON/OFF), выбора единиц измерений дюймы или миллиметры (in/mm), обнуление результата измерений (ZERO), выбор абсолютных или относительных измерений (ABS), и др.).
Штангенрейсмасы с цифровым отсчетным устройством с индексом IP67 имеют степень защиты IP67 по ГОСТ 14254-2015 от проникновения пыли и влаги.
На штанге штангенрейсмаса модели ШРЦ, модификации I может отсутствовать нанесение измерительной шкалы, что не влияет на метрологические характеристики (рис. 6).
Начало отсчета штангенрейсмаса начинается с нулевой отметки или с отметки, соответствующей началу диапазона измерений.
Штангенрейсмасы изготавливаются в исполнениях 1 и 2, отличающихся между собой погрешностью измерений.
Цвет основания штангенрейсмасов могут отличаться от указанных на рисунках 1 - 7, что не влияет на метрологические характеристики штангенрейсмасов.
Цвет циферблата у штангенрейсмасов модели ШРК модификаций I и II не влияет на метрологические характеристики и может отличаться от указанного на рисунках 2 и 3.
Корпуса цифрового отсчетного устройства, количество и расположение кнопок управления цифровым отсчетным устройством представлены на рисунке 8.
Исполнение измерительных ножек штангенрейсмасов представлено на рисунке 9.
Исполнение оснований штангенрейсмасов представлено на рисунке 10.
К данному типу средств измерений относятся штангенрейсмасы торговой марки «SHAN». j (-у
Товарный знак наносится на паспорт штангенрейсмасов типографским методом,
на нерабочую лицевую или оборотную поверхности штанги или циферблат круговой шкалы, футляр краской или методом лазерной гравировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на нерабочую часть лицевой или оборотной поверхности штанги методом лазерной маркировки, краской или травлением. Общий вид и место нанесения заводского номера представлены на рисунках 1 - 4, 7.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид штангенрейсмасов указан на рисунках 1 - 7.
Пломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.
Все подвижные элементы штангенрейсмасов снабжены стопорными винтами.

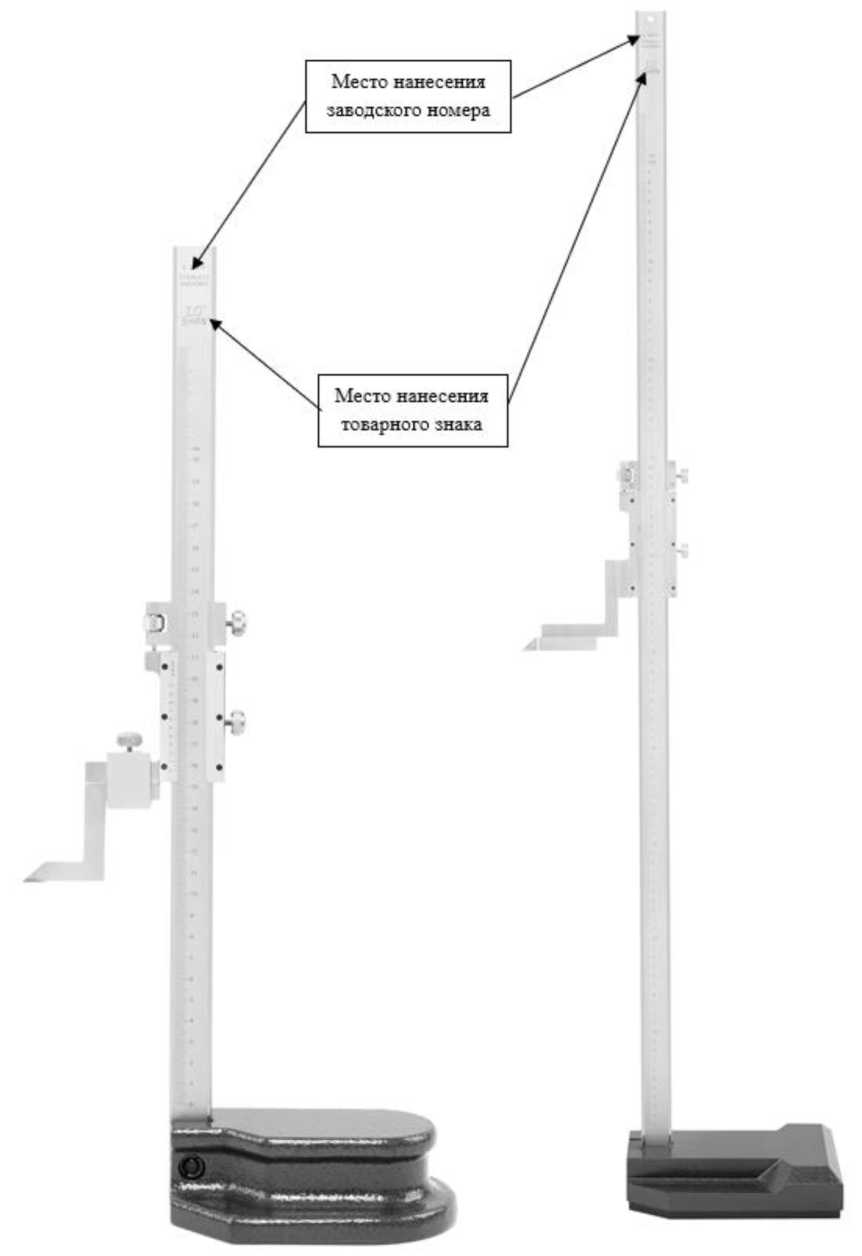

Рисунок 1 - Общий вид штангенрейсмасов модели ШР, место нанесения заводского номера и товарного знака

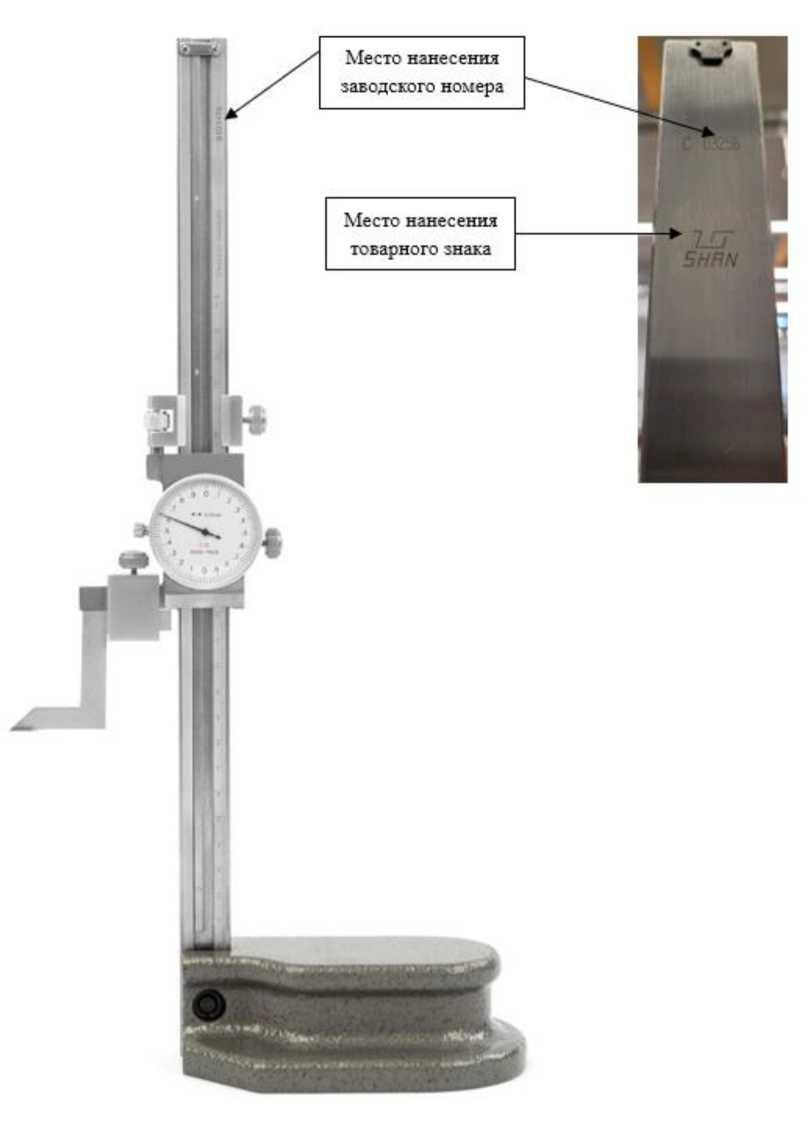

Рисунок 2 - Общий вид штангенрейсмасов модели ШРК модификации I, место нанесения заводского номера и товарного знака

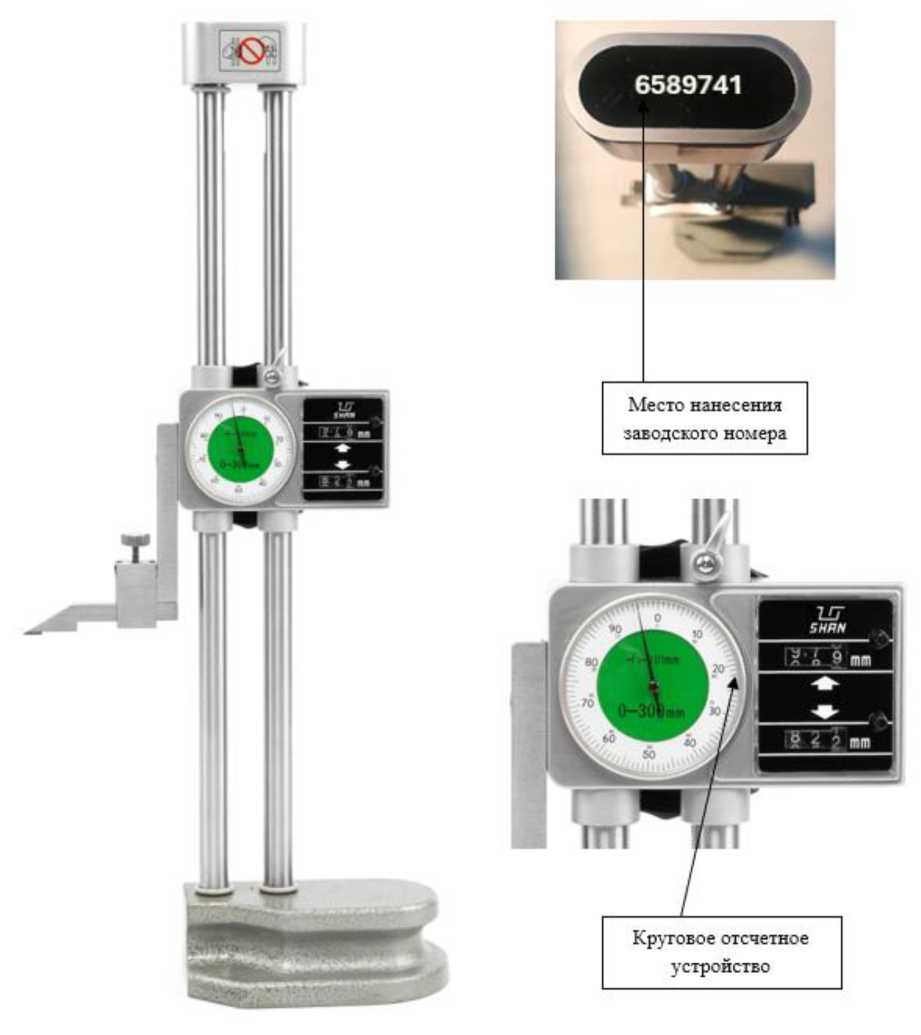

Рисунок 3 - Общий вид штангенрейсмасов модели ШРК модификации II, общий вид кругового отсчетного устройства, место нанесения заводского номера

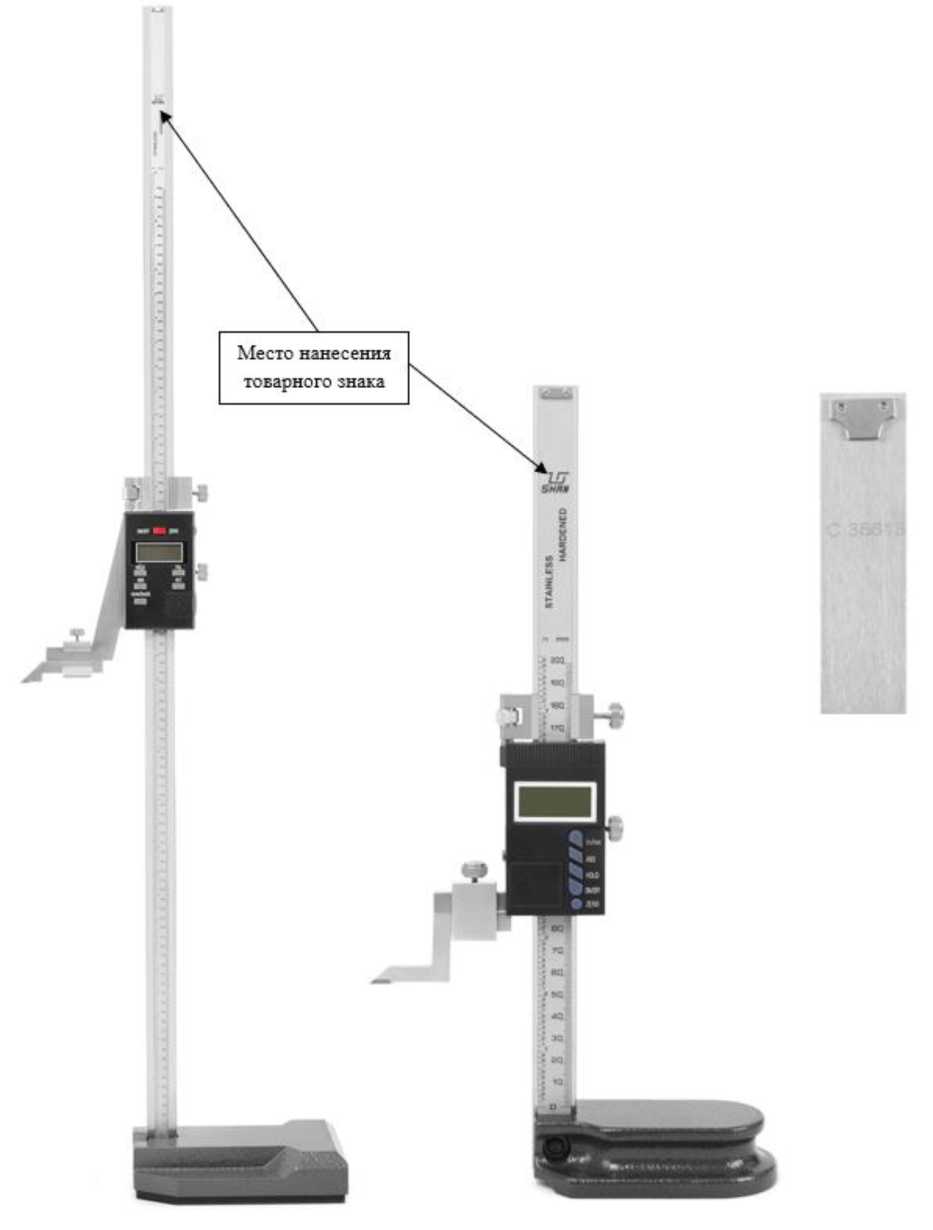

Рисунок 4 - Общий вид штангенрейсмасов модели ТТТРЦ, модификации I, место нанесения заводского номера и товарного знака

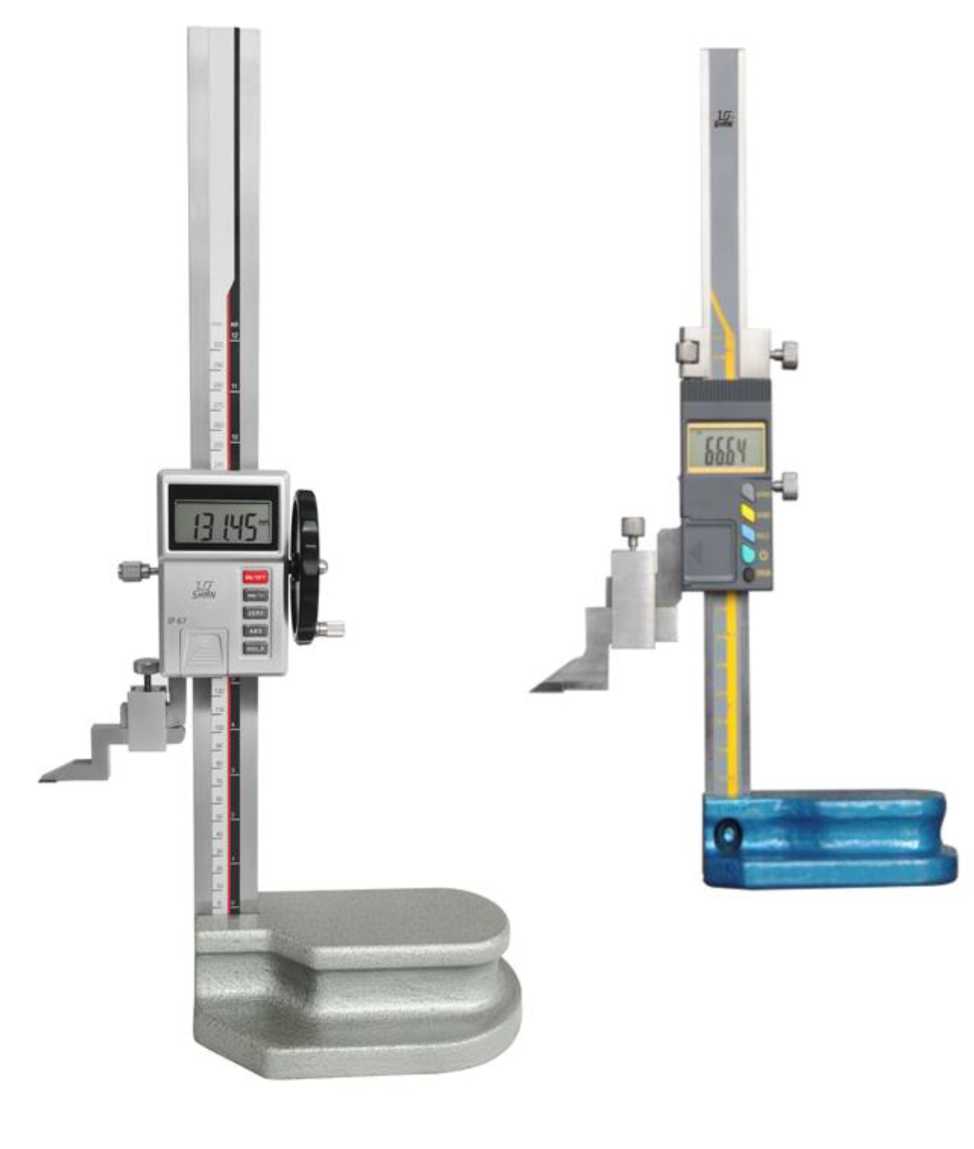

Рисунок 5 - Общий вид штангенрейсмасов модели ТТТРЦ, модификации I

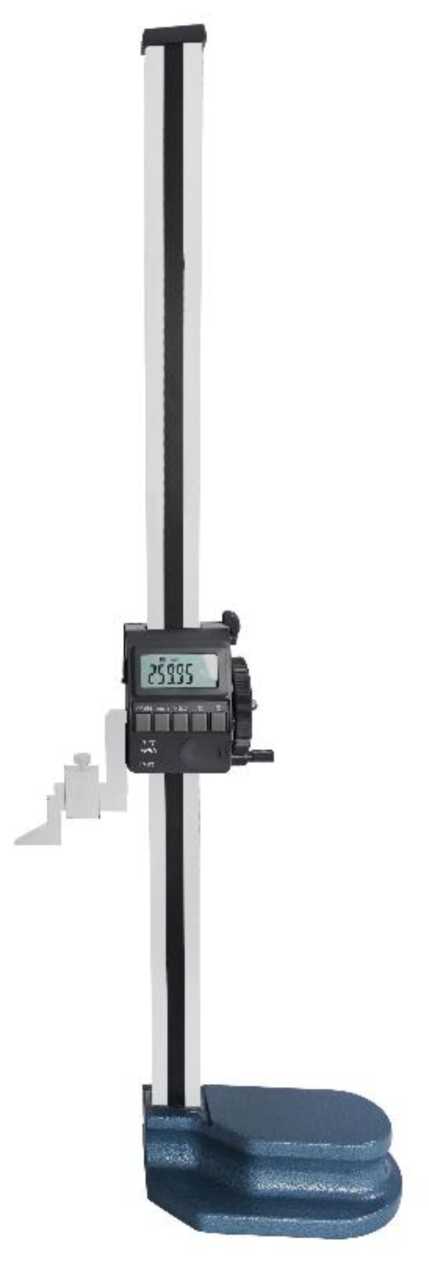

Рисунок 6 - Общий вид штангенрейсмасов модели ТТТРТЦ модификации I

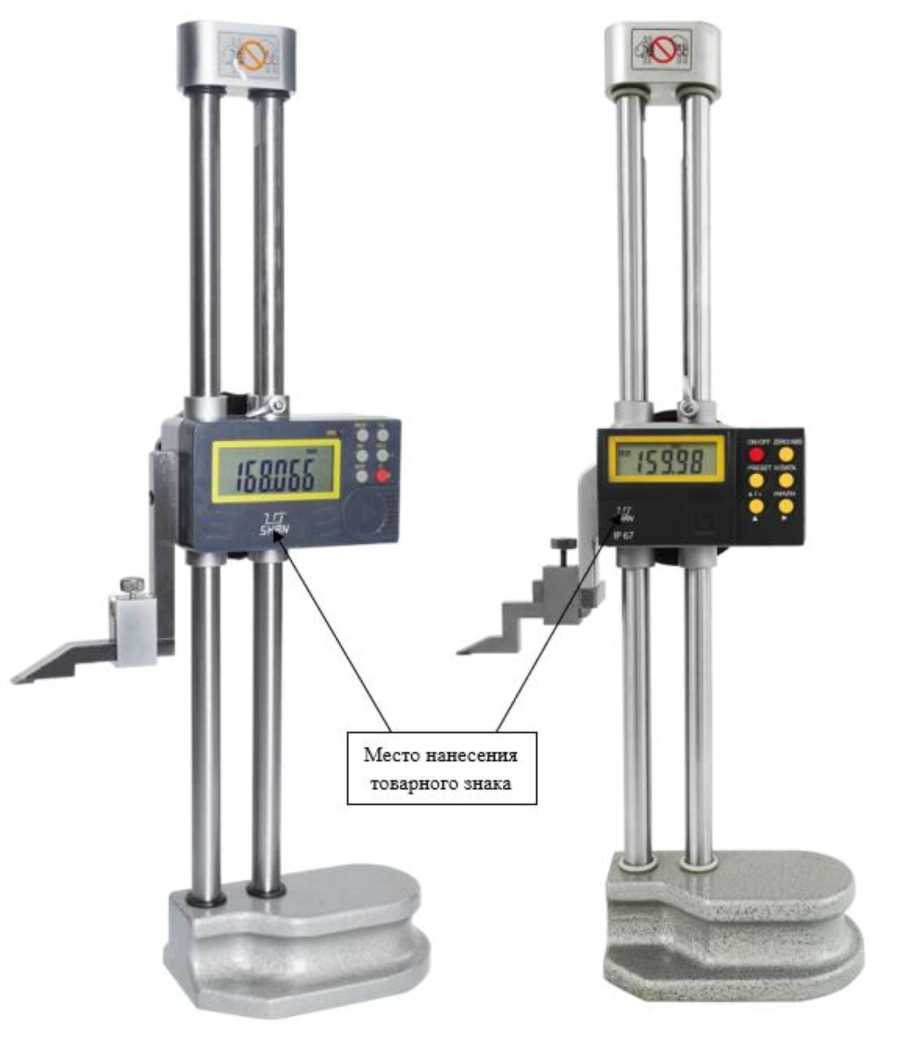

Рисунок 7 - Общий вид штангенрейсмасов модели ШРЦ, модификации II, место нанесения товарного знака

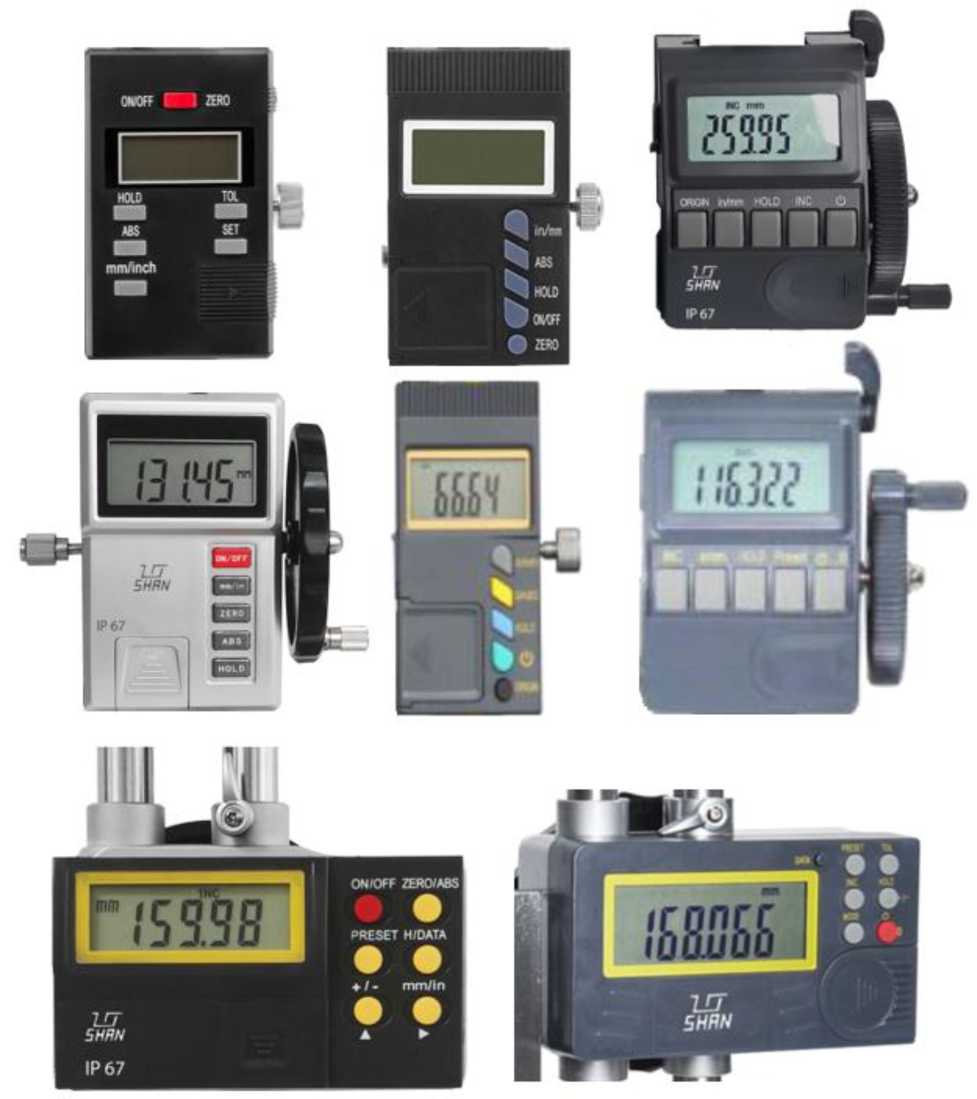

Рисунок 8 - Варианты исполнения цифровых блоков штангенрейсмасов модели ШРЦ

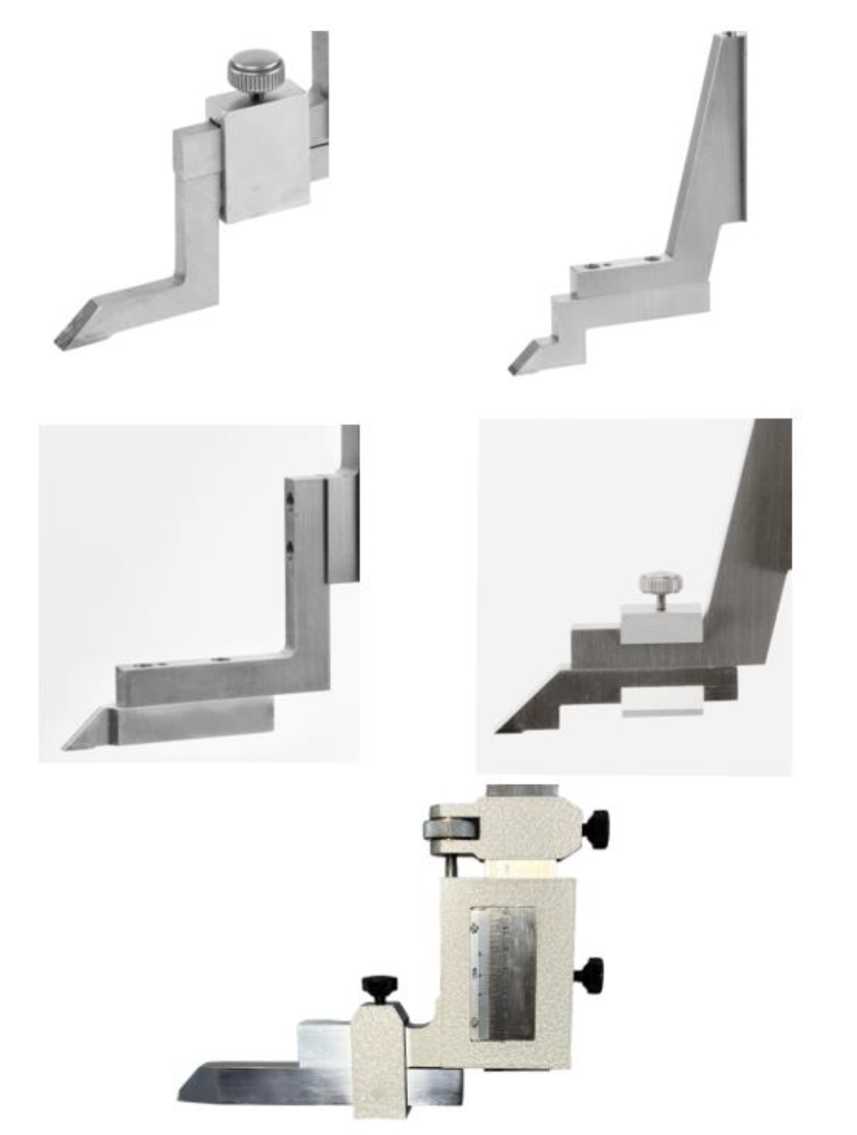

Рисунок 9 - Варианты исполнения измерительных ножек штангенрейсмасов

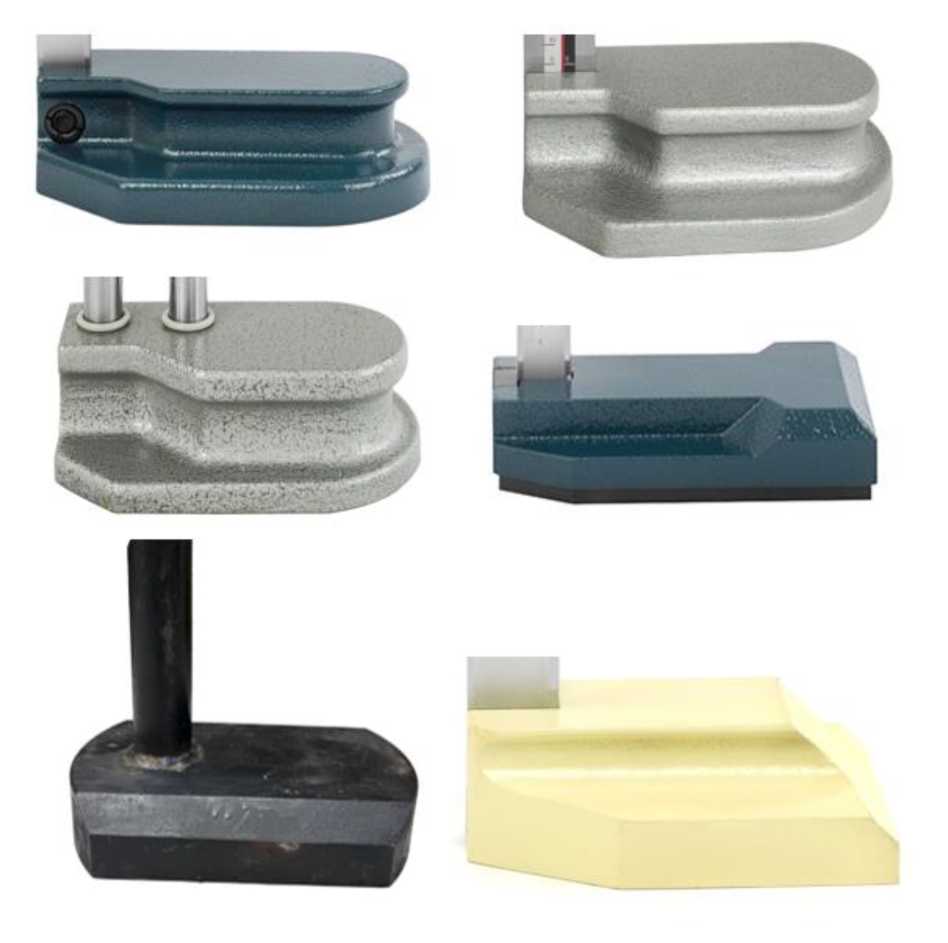

Рисунок 10 - Варианты исполнения оснований штангенрейсмасов
Таблица 1 - Метрологические характеристики штангенрейсмасов
|
Модель |
Диапазон измерений, мм |
Значение отсчета по нониусу/цена деления круговой шкалы отсчетного устройства/шаг дискретности цифрового отсчетного устройства, мм |
|
ШР |
от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 400 от 40 до 400 от 0 до 500 от 50 до 500 от 0 до 600 от 60 до 600 от 0 до 630 от 60 до 630 от 0 до 1000 от 100 до 1000 от 0 до 1500 от 500 до 1500 от 0 до 1600 от 600 до 1600 от 0 до 2000 от 0 до 2500 от 1500 до 2500 |
0,02; 0,05; 0,10 |
|
ШРК модификация I, II |
от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 400 от 0 до 450 от 0 до 500 от 50 до 500 от 0 до 600 от 60 до 600 от 0 до 630 от 60 до 630 от 0 до 1000 от 100 до 1000 |
0,01; 0,02; 0,05 |
|
ШРЦ модификация I |
от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 400 от 0 до 450 от 0 до 500 от 0 до 600 от 0 до 630 от 0 до 1000 от 0 до 1500 |
0,01 |
П Продолжение таблицы 1
|
Модель |
Диапазон измерений, мм |
Значение отсчета по нониусу/цена деления круговой шкалы отсчетного устройства/шаг дискретности цифрового отсчетного устройства, мм |
|
ШРЦ модификация I |
от 0 до 1600 |
0,01 |
|
от 0 до 2000 | ||
|
от 0 до 2500 | ||
|
ШРЦ модификация II |
от 0 до 150 |
0,01 |
|
от 0 до 200 | ||
|
от 0 до 250 | ||
|
от 0 до 300 | ||
|
от 0 до 400 | ||
|
от 0 до 450 | ||
|
от 0 до 500 | ||
|
от 0 до 600 | ||
|
от 0 до 630 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов модели ШР
|
Измеряемая длина*, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов со значением отсчета по нониусу, мм | |||||
|
0, |
02 |
0, |
05 |
0,1 | ||
|
Исп.1 |
Исп.2 |
Исп. 1 |
Исп.2 |
Исп.1 |
Исп.2 | |
|
От 0 до 70 включ. |
±0,04 |
±0,06 |
±0,05 |
±0,10 |
±0,10 |
±0,20 |
|
Св. 70 » 150 » | ||||||
|
» 150 » 250 » | ||||||
|
» 250 » 400 » | ||||||
|
» 400 » 630 » |
±0,06 |
±0,08 | ||||
|
» 630 » 1000 » |
±0,08 |
±0,10 |
±0,10 |
±0,15 | ||
|
» 1000 » 1600 » |
±0,10 |
±0,14 |
±0,15 |
±0,20 |
±0,20 |
±0,30 |
|
» 1600 » 2500 » |
±0,14 |
±0,20 |
±0,25 |
±0,40 | ||
|
Примечание: * - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой | ||||||
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов модели ШРК
|
Измеряемая длина*, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов с ценой деления круговой шкалы отсчетного устройства, мм | |||
|
0,01; 0,02 |
0,05 | |||
|
Исп.1 |
Исп.2 |
Исп. 1 |
Исп.2 | |
|
От 0 до 70 включ. |
±0,02 |
±0,04 |
±0,05 |
±0,10 |
|
Св. 70 » 150 » |
±0,03 |
±0,06 | ||
|
» 150 » 250 » |
±0,04 | |||
|
» 250 » 400 » |
±0,06 |
±0,08 | ||
|
» 400 » 630 » |
±0,08 |
±0,10 |
±0,10 |
±0,15 |
|
» 630 » 1000 » |
±0,10 |
±0,12 | ||
|
Примечание: * - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой | ||||
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов модели ШРЦ________________________________________________________
|
Измеряемая длина*, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов с шагом дискретности цифрового отсчетного устройства, мм | |
|
0,01 | ||
|
Исп.1 |
Исп.2 | |
|
От 0 до 70 включ. |
±0,03 |
±0,05 |
|
Св. 70 » 150 » |
±0,06 | |
|
» 150 » 250 » | ||
|
» 250 » 400 » |
±0,04 |
±0,07 |
|
» 400 » 630 » |
±0,05 |
±0,09 |
|
» 630 » 1000 » |
±0,07 |
±0,12 |
|
» 1000 » 1600 » |
±0,10 |
±0,15 |
|
» 1600 » 2500 » |
±0,20 |
±0,25 |
|
Примечание: * - За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой | ||
аблица 5 - Допуски параллельности и прямолинейности измерительной поверхности ножки
|
Наименование характеристики |
Значение |
|
Допуск параллельности измерительной поверхности ножки относительно | |
|
основания, мм: | |
|
- при цене деления круговой шкалы 0,01 и 0,02 мм и шаге дискретности 0,01 мм |
0,006 |
|
- при значении отсчета по нониусу 0,02 и 0,05 мм и цене деления круговой шкалы | |
|
0,05 мм |
0,012 |
|
- при значении отсчета по нониусу 0,1 мм |
0,015 |
|
Допуск прямолинейности измерительной поверхности ножки, мм |
0,005 |
Таблица 6 - Габаритные размеры и масса
|
Модель |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ШР |
от 0 до 200 |
185 |
70 |
360 |
2,0 |
|
от 0 до 250 |
215 |
100 |
430 |
2,5 | |
|
от 0 до 300 |
270 |
110 |
485 |
2,6 | |
|
от 0 до 400 |
320 |
130 |
650 |
4,5 | |
|
от 40 до 400 | |||||
|
от 0 до 500 |
710 |
4,8 | |||
|
от 50 до 500 | |||||
|
от 0 до 600 |
335 |
130 |
795 |
5,3 | |
|
от 60 до 600 | |||||
|
от 0 до 630 |
825 |
5,5 | |||
|
от 60 до 630 | |||||
|
от 0 до 1000 |
340 |
165 |
1260 |
14,0 | |
|
от 100 до 1000 | |||||
|
от 0 до 1500 |
425 |
215 |
1880 |
29,0 | |
|
от 500 до 1500 | |||||
|
от 0 до 1600 |
1980 |
30,0 | |||
|
от 600 до 1600 |
Продолжение таблицы 6
|
Модель |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ШР |
от 0 до 2000 |
470 |
260 |
2350 |
35,0 |
|
от 0 до 2500 |
550 |
350 |
2910 |
45,0 | |
|
от 1500 до 2500 | |||||
|
ШРК модификация I |
от 0 до 200 |
185 |
70 |
360 |
2,0 |
|
от 0 до 250 |
215 |
100 |
430 |
2,5 | |
|
от 0 до 300 |
270 |
110 |
485 |
2,6 | |
|
от 0 до 400 |
320 |
130 |
650 |
4,5 | |
|
от 0 до 450 |
710 |
4,8 | |||
|
от 0 до 500 | |||||
|
от 50 до 500 | |||||
|
от 0 до 600 |
795 |
5,3 | |||
|
от 60 до 600 | |||||
|
от 0 до 630 |
335 |
825 |
5,7 | ||
|
от 60 до 630 | |||||
|
от 0 до 1000 |
340 |
165 |
1260 |
14,0 | |
|
от 100 до 1000 | |||||
|
ШРК модификация II |
от 0 до 200 |
200 |
70 |
420 |
3,5 |
|
от 0 до 250 |
230 |
90 |
475 |
3,8 | |
|
от 0 до 300 |
285 |
95 |
485 |
4,2 | |
|
от 0 до 400 |
335 |
120 |
650 |
5,5 | |
|
от 0 до 450 |
700 |
7,0 | |||
|
от 0 до 500 |
810 |
8,5 | |||
|
от 50 до 500 | |||||
|
от 0 до 600 |
130 |
875 |
9,0 | ||
|
от 60 до 600 | |||||
|
от 0 до 630 |
345 |
900 |
9,5 | ||
|
от 60 до 630 | |||||
|
от 0 до 1000 |
350 |
160 |
1350 |
18,0 | |
|
от 100 до 1000 | |||||
|
ШРЦ модификация I |
от 0 до 150 |
185 |
70 |
360 |
2,0 |
|
от 0 до 200 | |||||
|
от 0 до 250 |
215 |
100 |
430 |
2,5 | |
|
от 0 до 300 |
270 |
110 |
485 |
2,6 | |
|
от 0 до 400 |
320 |
130 |
650 |
4,5 | |
|
от 0 до 500 |
710 |
4,8 | |||
|
от 0 до 600 |
335 |
130 |
795 |
5,3 | |
|
от 0 до 630 |
335 |
130 |
825 |
5,5 | |
|
от 0 до 1000 |
340 |
165 |
1260 |
14,0 | |
|
от 0 до 1500 |
425 |
215 |
1880 |
29,0 | |
|
от 0 до 1600 |
1980 |
30,0 | |||
|
от 0 до 2000 |
470 |
260 |
2350 |
35,0 | |
|
от 0 до 2500 |
550 |
350 |
2910 |
45,0 |
Продолжение таблицы 6
|
Модель |
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ШРЦ модификация II |
от 0 до 150 |
175 |
160 |
330 |
2,8 |
|
от 0 до 200 |
380 |
3,0 | |||
|
от 0 до 250 |
210 |
95 |
460 |
3,5 | |
|
от 0 до 300 |
240 |
100 |
500 |
4,5 | |
|
от 0 до 400 |
260 |
110 |
670 |
6,5 | |
|
от 0 до 450 |
275 |
120 |
720 |
7,5 | |
|
от 0 до 500 |
280 |
125 |
750 |
8,0 | |
|
от 0 до 600 |
335 |
130 |
850 |
8,5 | |
|
от 0 до 630 |
860 |
Таблица 7 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +10 до +30 80 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, условных измерений^ |
15000 |
|
1) - Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения. При этом перемещение рамки должно быть не менее верхнего предела измерения штангенрейсмаса. | |
