Номер по Госреестру СИ: 96442-25
96442-25 Система измерений количества и показателей качества дизельного топлива на отводе от МНПП "Альметьевск - Нижний Новгород" к топливозаправочному комплексу ООО "Татнефтьавиасервис"
()
Назначение средства измерений:
Система измерений количества и показателей качества дизельного топлива на отводе от МНПП «Альметьевск - Нижний Новгород» к топливозаправочному комплексу ООО «Татнефтьавиасервис» (далее - СИКНП) предназначена для динамических измерений массы дизельного топлива, транспортируемой по трубопроводу за отчетный интервал времени.
Внешний вид.
Система измерений количества и показателей качества дизельного топлива на отводе от МНПП "Альметьевск - Нижний Новгород" к топливозаправочному комплексу ООО "Татнефтьавиасервис"
Рисунок № 1
Внешний вид.
Система измерений количества и показателей качества дизельного топлива на отводе от МНПП "Альметьевск - Нижний Новгород" к топливозаправочному комплексу ООО "Татнефтьавиасервис"
Рисунок № 2
Внешний вид.
Система измерений количества и показателей качества дизельного топлива на отводе от МНПП "Альметьевск - Нижний Новгород" к топливозаправочному комплексу ООО "Татнефтьавиасервис"
Рисунок № 3
Общие сведения
Дата публикации - 23.09.2025
Срок свидетельства -
Номер записи - 80649cd8-c2ec-5be6-acbf-796deb513462
ID в реестре СИ - 1426874
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ»
Страна - РОССИЯ
Населенный пункт - 20095, Республика Татарстан, г. Казань, ул. Восстания, здание 104И
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1998 от 2025.09.18 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Система измерений количества и показателей качества дизельного топлива на отводе от МНПП "Альметьевск - Нижний Новгород" к топливозаправочному комплексу ООО "Татнефтьавиасервис" ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95782-25 |
Система измерений количества и показателей качества газа, поступающего с газопровода Западная Мессояха – Находкинский, Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (РОССИЯ 20095, Республика Татарстан, г. Казань, ул. Восстания, здание 104И) |
ОТ МП |
1 год |
|
96456-25 |
Система измерений количества и показателей качества нефти № 656 при обустройстве Новопортовского месторождения центрального пункта сбора нефти, Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (РОССИЯ 20095, Республика Татарстан, г. Казань, ул. Восстания, здание 104И) |
ОТ МП |
1 год |
|
96442-25 |
Система измерений количества и показателей качества дизельного топлива на отводе от МНПП "Альметьевск - Нижний Новгород" к топливозаправочному комплексу ООО "Татнефтьавиасервис", Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (РОССИЯ 20095, Республика Татарстан, г. Казань, ул. Восстания, здание 104И) |
ОТ МП |
1 год |
|
97653-26 |
Система измерительная массы жидкой фазы сжиженных углеводородных газов под давлением в составе комплекса по перегрузке на причале № 1 ООО «СИБУР-Портэнерго», Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (РОССИЯ 20095, Республика Татарстан, г. Казань, ул. Восстания, здание 104И) |
ОТ МП |
2 года |
|
97652-26 |
Система измерительная массы парогазовой фазы сжиженных углеводородных газов в составе комплекса по перегрузке сжиженных углеводородных газов ООО «СИБУР-Портэнерго», Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (РОССИЯ 20095, Республика Татарстан, г. Казань, ул. Восстания, здание 104И) |
ОТ МП |
2 года |
|
97274-25 |
Система измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) товарной нефти для объекта "Нефтепровод-отвод "ВСТО-Хабаровский НПЗ", Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (РОССИЯ 20095, Республика Татарстан, г. Казань, ул. Восстания, здание 104И) |
ОТ МП |
1 год |
Кто поверяет Система измерений количества и показателей качества дизельного топлива на отводе от МНПП "Альметьевск - Нижний Новгород" к топливозаправочному комплексу ООО "Татнефтьавиасервис" ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 2 | 1 | 0 | 3 | 2 | 1 |
Стоимость поверки Система измерений количества и показателей качества дизельного топлива на отводе от МНПП "Альметьевск - Нижний Новгород" к топливозаправочному комплексу ООО "Татнефтьавиасервис" ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций СИКНП. ПО СИКНП реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. ПО ИВК и АРМ оператора настроено для работы в СИКНП и испытано при испытаниях СИКНП в целях утверждения типа. Идентификационные данные ПО АРМ оператора и ИВК приведены в таблицах 2 и 3.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
|
Таблица 2 - Идентификационные данные ПО АРМ оператора | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Генератор отчетов АБАК REPORTER Reportee.exe |
|
Номер версии (идентификационный номер) ПО |
1.2.5.16 |
|
Цифровой идентификатор ПО |
ef9f814ff4180d55bd94d0debd230d76 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Таблица 3 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
Abak.bex |
ngas2015.bex |
mivisc.bex |
mi3548.bex |
AbakC2.bex |
|
Номер версии (идентификационный номер) ПО |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
4069091340 |
3133109068 |
3354585224 |
2333558944 |
2555287759 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | ||||
Продолжение таблицы 3
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
LNGmr273.bex |
ttriso.bex |
AbakC3.bex |
AbakC4.bex |
|
Номер версии (идентификационный номер) ПО |
1.0 |
1.0 |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
362319064 |
1686257056 |
4090641921 |
3655915527 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | |||
Знак утверждения типа
Знак утверждения типананосится в нижней части титульного листа инструкции по эксплуатации СИКНП типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 368-07 на отводе
от МНПП «Альметьевск - Нижний Новгород» к топливозаправочному комплексу ООО «Татнефтьавиасервис» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2024.50034).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества дизельного топлива на отводе от МНПП «Альметьевск-Нижний Новгород» к топливозаправочному комплексу ООО «Татнефтьавиасервис»
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.3.1);
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Татнефтьавиасервис»
(ООО «Татнефтьавиасервис»)
ИНН: 1624446535
Юридический адрес: 420017, Республика Татарстан, м. р-н Лаишевский,
с.п. Столбищенское, тер. Аэропорт, зд. 909, офис 1
Телефон: +7 (843) 567-31-55
Изготовитель
Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ»
(АО НИЦ «Инкомсистем»)
ИНН 1660002574
Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17 Адрес места осуществления деятельности: 420095, Республика Татарстан, г. Казань, ул. Восстания, зд. 104И
Телефон: (843) 212-50-10
Web-сайт:www.incomsystem.ru
E-mail: mail@incomsystem.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиалФедерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева)
Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, д. 19
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Татнефтьавиасервис»
(ООО «Татнефтьавиасервис»)
ИНН: 1624446535
Юридический адрес: 420017, Республика Татарстан, м. р-н Лаишевский,
с.п. Столбищенское, тер. Аэропорт, зд. 909, офис 1
Телефон: +7 (843) 567-31-55
Принцип действия СИКНП основан на использовании прямого метода динамических измерений массы дизельного топлива, транспортируемой по трубопроводам, с помощью расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу дизельного топлива по реализованному в нем алгоритму.
СИКНП представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКНП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНП и эксплуатационными документами на ее компоненты. Часть измерительных компонентов СИКНП формируют измерительные каналы (ИК) массы и массового расхода дизельного топлива.
СИКНП состоит из блока измерительных линий, блока измерений показателей качества (далее - БИК), системы обработки информации.
В состав СИКНП входят измерительные компоненты, приведенные в таблице 1.
Таблица 1 - Измерительные компоненты
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Расходомеры массовые Promass (далее - РМ) |
15201-07 |
|
Преобразователи температуры ПТ-ИнКС |
68736-17 |
|
Датчики давления Метран-150 |
32854-06 |
|
Преобразователь плотности жидкости измерительный модели 7835 |
15644-06 |
Продолжение таблицы 1
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователь плотности и расхода CDM |
63515-16 |
|
Расходомер UFM 3030 |
32562-06 |
|
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (далее - ИВК) |
52866-13 |
В состав СИКНП входят показывающие средства измерений давления и температуры утвержденных типов.
СИКНП обеспечивает выполнение следующих основных функций:
- автоматические измерения массы дизельного топлива прямым методом динамических измерений за установленные интервалы времени в рабочем диапазоне расхода, температуры, давления, плотности дизельного топлива;
- автоматические измерения плотности дизельного топлива;
- измерения давления и температуры дизельного топлива автоматические и с помощью показывающих средств измерений давления и температуры соответственно;
- контроль метрологических характеристик (КМХ) рабочего РМ с применением контрольного-резервного РМ, применяемого в качестве контрольного;
- поверка и КМХ РМ с применением передвижной поверочной установки или трубопоршневой поверочной установки;
- автоматический и ручной отбор проб дизельного топлива согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль технологических параметров дизельного топлива в СИКНП, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами.

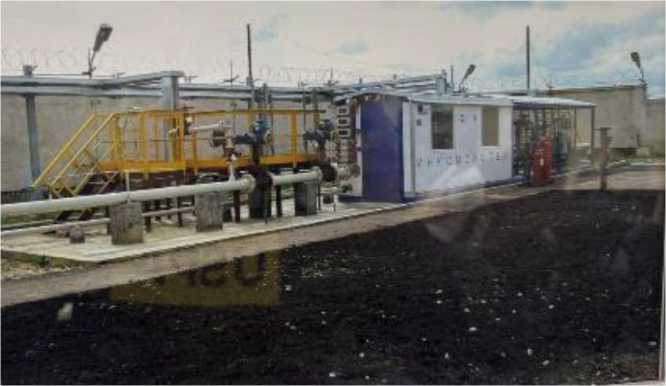

Общий вид СИКНП приведен на рисунке 1.
Заводской номер СИКНП нанесен на маркировочную табличку, закрепленную снаружи блок-бокса БИК, методом металлографики.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, на фланцевых соединениях РМ предусмотрены места для установки пломб. Пломбировка осуществляется нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, согласно рисунку 2.
Рисунок 1 - Общий вид СИКНП

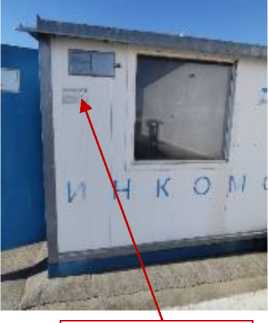

Место нанесения заводского номера

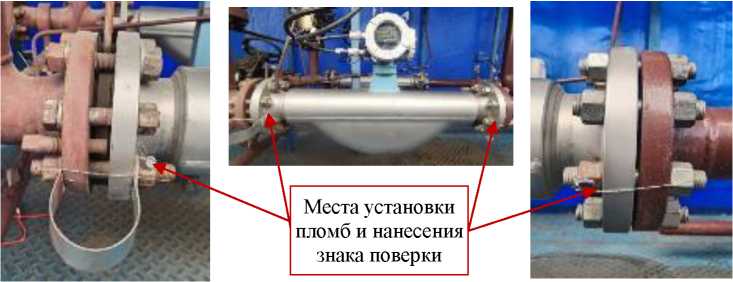

Места установки пломб и нанесения знака поверки
Рисунок 2 - Места нанесения заводского номера, знака поверки и места установки пломб
приведена в таблице 8.
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества дизельного топлива на отводе от МНПП «Альметьевск-Нижний Новгород» к топливозаправочному комплексу ООО «Татнефтьавиасервис», заводской № 368-07 |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
Метрологические и основные технические характеристики СИКНП приведены в таблицах 4, 5, 6 и 7.
Таблица 4 - Состав и основные метрологические характеристики ИК
|
Номе р ИК |
Наименовани е ИК |
Количеств о ИК (место установки ) |
Состав |
ИК |
Диапазон измерений1 ), т/ч |
Пределы допускаемой относительно й погрешности ИК, % |
|
Первичный измерительны й преобразовате ль |
Вторична я часть | |||||
|
1, 2 |
ИК массы и массового расхода дизельного топлива |
2 (ИЛ 1, ИЛ 2) |
РМ |
ИВК |
от 10 до 115 |
±0,25 %2), ±0,20 %3) |
| ||||||
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода дизельного топлива, т/ч |
от 10 до 115 |
|
Пределы допускаемой относительной погрешности измерений массы дизельного топлива, % |
±0,25 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий, шт. |
2 (1 рабочая, 1 контрольнорезервная) |
|
Режим работы СИКНП |
периодический |
|
Параметры электрического питания:
|
220±22, однофазное 50 |
|
Условия эксплуатации:
|
от -33 до +37 от +5 до +35 |
|
Параметры измеряемой среды | |
|
Измеряемая среда |
дизельное топливо по ГОСТ 32511-2013 (EN 590:2009) «Топливо дизельное ЕВРО. Технические условия» (с поправками, с изменением № 1) |
|
Температура измеряемой среды, °С |
от -5 до +30 |
|
Избыточное давление измеряемой среды, МПа |
от 0,33 до 6,3 |
|
Плотность измеряемой среды при температуре 15 °С, кг/м3 |
от 820,0 до 845,0 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
