Сведения о средстве измерений: 96464-25 Устройства сбора и передачи данных

Номер по Госреестру СИ: 96464-25
96464-25 Устройства сбора и передачи данных
(GTE)

Назначение средства измерений:
Устройства сбора и передачи данных GTE (далее - УСПД GTE) предназначены для измерений текущего времени, измерений силы постоянного электрического тока входных аналоговых сигналов с первичных измерительных преобразователей систем автоматического контроля выбросов загрязняющих веществ, контроллеров, информационно-управляющих систем, вычислений параметров массового выброса загрязняющих веществ, а также для обработки, хранения, отображения и передачи полученной информации в вышестоящие уровни автоматизированных информационных систем, в том числе в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду.

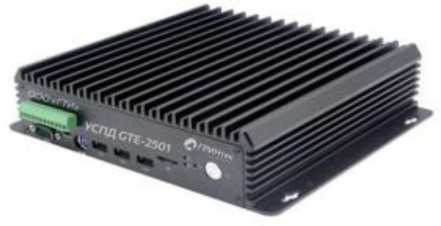

Внешний вид. Устройства сбора и передачи данных, http://oei-analitika.ru рисунок № 1

Внешний вид.
Устройства сбора и передачи данных
Рисунок № 1

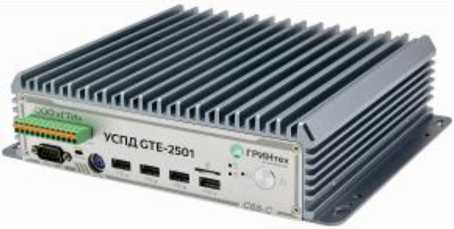

Внешний вид. Устройства сбора и передачи данных, http://oei-analitika.ru рисунок № 2

Внешний вид.
Устройства сбора и передачи данных
Рисунок № 2

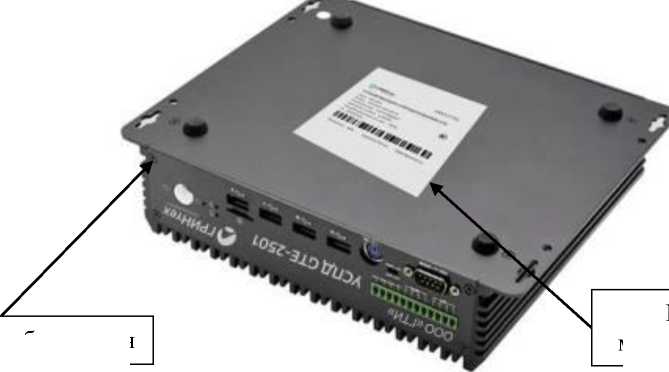

Внешний вид. Устройства сбора и передачи данных, http://oei-analitika.ru рисунок № 3

Внешний вид.
Устройства сбора и передачи данных
Рисунок № 3

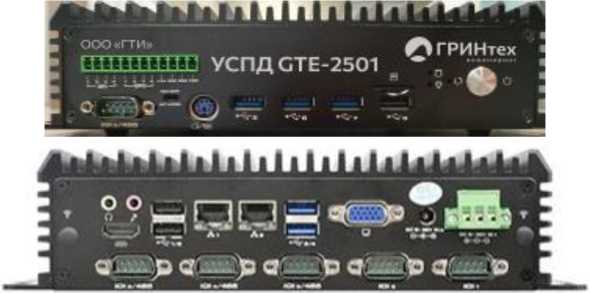

Внешний вид. Устройства сбора и передачи данных, http://oei-analitika.ru рисунок № 4

Внешний вид.
Устройства сбора и передачи данных
Рисунок № 4

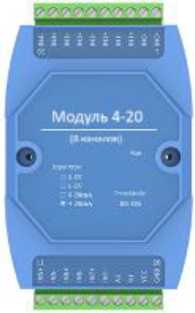

Внешний вид. Устройства сбора и передачи данных, http://oei-analitika.ru рисунок № 5

Внешний вид.
Устройства сбора и передачи данных
Рисунок № 5

Внешний вид.
Устройства сбора и передачи данных
Рисунок № 6

Внешний вид.
Устройства сбора и передачи данных
Рисунок № 7

Внешний вид.
Устройства сбора и передачи данных
Рисунок № 8

Внешний вид.
Устройства сбора и передачи данных
Рисунок № 9

Общие сведения

Дата публикации - 22.09.2025
Срок свидетельства - 18.09.2030
Номер записи - 679ebbde-4cb3-96d0-c6f4-935f974dc790
ID в реестре СИ - 1426854
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модификация GTE 2501-4R4-6R2-2E, модификация GTE 2501,

Производитель

Изготовитель - Общество с ограниченной ответственностью «ГринТехИнжиниринг»
Страна - РОССИЯ
Населенный пункт - 119296, г. Москва, вн. тер. г. муниципальный округ Гагаринский, пр-кт Ленинский, д. 64/2, помещ. 2Ц
Уведомление о начале осуществления предпринимательской деятельности -
