Номер по Госреестру СИ: 58002-25
58002-25 Установки поверочные
(УПРА)
Назначение средства измерений:
Установки поверочные УПРА (далее - установки) предназначены для воспроизведения и измерения объемного расхода и объема газа (воздуха).
Область применения - градуировка, калибровка, испытания и поверка средств измерений объемного расхода (объема) и количества газа.
Установка может применяться в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.
Внешний вид.
Установки поверочные
Рисунок № 1
Внешний вид.
Установки поверочные
Рисунок № 2
Внешний вид.
Установки поверочные
Рисунок № 3
Внешний вид.
Установки поверочные
Рисунок № 4
Общие сведения
Дата публикации - 10.09.2025
Срок свидетельства - 29.08.2030
Номер записи - bf0290f3-ab1d-2d9a-ac23-7cc421a01fa7
ID в реестре СИ - 1426843
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация У, модификация Р,
Производитель
Изготовитель - Общество с ограниченной ответственностью «АСКУР»
Страна - РОССИЯ
Населенный пункт - 420102, Россия, Республика Татарстан, г. Казань, ул. Батыршина, д. 29, кв. 4
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1115 от 2014.07.22 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 55966-14, 57970-57984-14, 57985-58010-14, 46057-14, 58011-58016-14)
№1853 от 2025.08.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1853 от 2025.08.29 Об утверждении типов средств измерений
Наличие аналогов СИ: Установки поверочные (УПРА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «АСКУР»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58002-25 29.08.2030 |
Установки поверочные, УПРА Общество с ограниченной ответственностью «АСКУР» (РОССИЯ 420102, Россия, Республика Татарстан, г. Казань, ул. Батыршина, д. 29, кв. 4) |
ОТ МП |
2 года |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Установки поверочные (УПРА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 2 | 1 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Установки поверочные (УПРА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) установки по аппаратному обеспечению является автономным (ПО, функционирующее на базе персонального компьютера). К установке первичные преобразователи подключаются по закрытым коммуникационным каналам USB, RS-485. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО и накопленные данные размещаются на внутреннем устройстве хранения (жесткий диск ПК).
Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение установки разделено на:
-
- метрологически значимую часть - включает алгоритмы обработки измеренной информации;
-
- метрологически незначимую часть - отвечает за визуализацию полученных данных.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
-
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
-
- программные модули, осуществляющие сбор и представление измерительной информации, её хранение, передачу, идентификацию, защиту ПО и данных;
-
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
-
- компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.
Номер версии ПО имеет структуру A.B.C (где A, B, C - десятичные числа)
A - номер версии метрологически значимой части ПО (не менее 2);
B - номер метрологически незначимой части ПО;
C - номер сборки метрологически незначимой части ПО;
ПО установок защищено от несанкционированного доступа, изменение алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.
Метрологические характеристики установки нормированы с учетом влияния ПО. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UPRA Lib |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.2.1 |
|
Цифровой идентификатор ПО |
0xEF3850F3 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC-32 |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на шкафе управления, методом лазерной гравировки или термотрансферной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе № 2 руководства по эксплуатации УПРА.01.02.РЭ «Установки поверочные УПРА. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11.05.2022 № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 4213-001-64012934-2014 «Установки поверочные УПРА. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «АСКУР» (ООО «АСКУР»)
ИНН 1658113333 Юридический адрес: 420102, Россия, Республика Татарстан, г. Казань, ул. Батыршина, д. 29, кв. 4
Телефон/факс: +7 (843) 259-23-31
E-mail: askur-kzn@mail.ru
Изготовитель
Общество с ограниченной ответственностью «АСКУР»(ООО «АСКУР»)
ИНН 1658113333
Адрес места осуществления деятельности: 420102, Россия, Республика Татарстан,
г. Казань, ул. Батыршина, д. 29, кв. 4.
Юридический адрес: 420102, Россия, Республика Татарстан, г. Казань, ул. Батыршина,
д. 29, кв. 4
Телефон/факс: +7 (843) 259-23-31
E-mail: askur-kzn@mail.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон (факс): (843) 272-70-62, (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «АСКУР» (ООО «АСКУР»)ИНН 1658113333 Юридический адрес: 420102, Россия, Республика Татарстан, г. Казань, ул. Батыршина, д. 29, кв. 4
Телефон/факс: +7 (843) 259-23-31
E-mail: askur-kzn@mail.ru
Принцип действия установок основан на сравнении объемного расхода (объема), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объемного расхода (объема) воздуха с помощью сопел критических.
Установки выпускаются в трех модификациях - Р, СГ и У, которые отличаются методом подачи объемного расхода газа (генератором расхода газа) и поверяемыми средствами измерений.
В модификации Р генератором расхода газа является компрессор (избыточного давления), и установка предназначена для поверки ротаметров. В модификации СГ генератором расхода является вакуумный насос, модификация предназначена для поверки счетчиков газа (расходомеров). Модификация У является совмещённой, в качестве генератора расхода применяются оба вида генератора расхода (компрессор избыточного давления и вакуумный насос), предназначена для поверки ротаметров и счетчиков газа (расходомеров). Во всех модификациях объемный расход задается соплами критическими (далее - СК).
Установки состоят из технологического блока, блока генератора расхода и шкафа приборного.
Технологический блок (далее - ТБ) предназначен для размещения на нём комплекта персонального компьютера (ноутбука), поверяемых приборов (в дальнейшем - ПП) и является рабочим местом оператора. ТБ обеспечивает герметичную стыковку ПП с установкой и включает в себя посадочные места для ротаметров (расходомеров), а также комплект рукавов со сменными переходниками для подключения счётчиков.
Блок генератора расхода представляет собой совокупность генератора расхода, ресиверов, трубной обвязки, фильтров и запорной арматуры. Основное назначение блока генератора расхода - обеспечение создания в проточном тракте установки потока воздуха с необходимым объемным расходом.
Шкаф приборный (далее - ШП) состоит из измерительной магистрали с СК, преобразователей давления и температуры, измерительная часть предназначена для получения эталонных значений объёмного расхода измеряемой среды, её давления и температуры.
Сопла работают в критическом режиме. С помощью каждого сопла установки задается определенный объемный расход воздуха, значение которого зависит от площади (диаметра) горловины сопла. При постоянной температуре воздуха объемный расход остается постоянным, поэтому объем воздуха, измеренный установкой, определяют, как произведение объемного расхода на время проведения измерений с учетом поправочных коэффициентов на влажность, температуру и давление.
В состав установок входят следующие средства измерений:
-
- измерители влажности и температуры ИВТМ-7 (регистрационный номер 71394-18);
-
- датчики давления МИДА-15 (регистрационный № 50730-17);
-
- секундомер электронный СЧЕТ-2 (регистрационный № 70387-18);

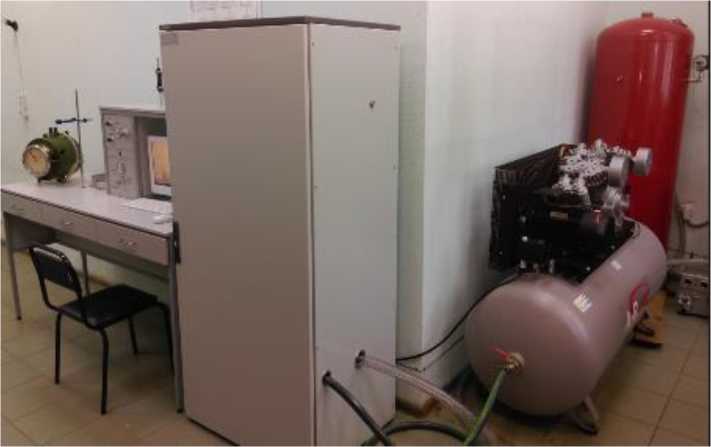

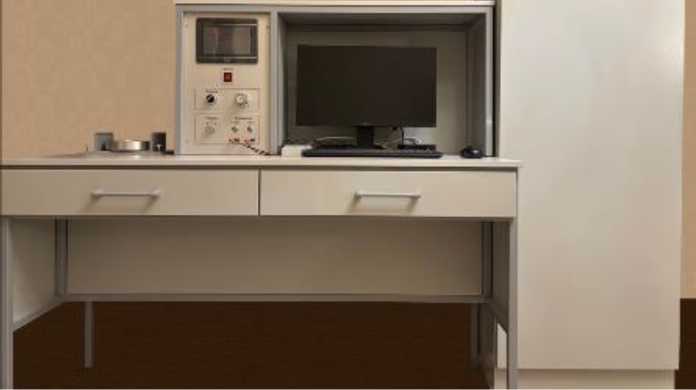

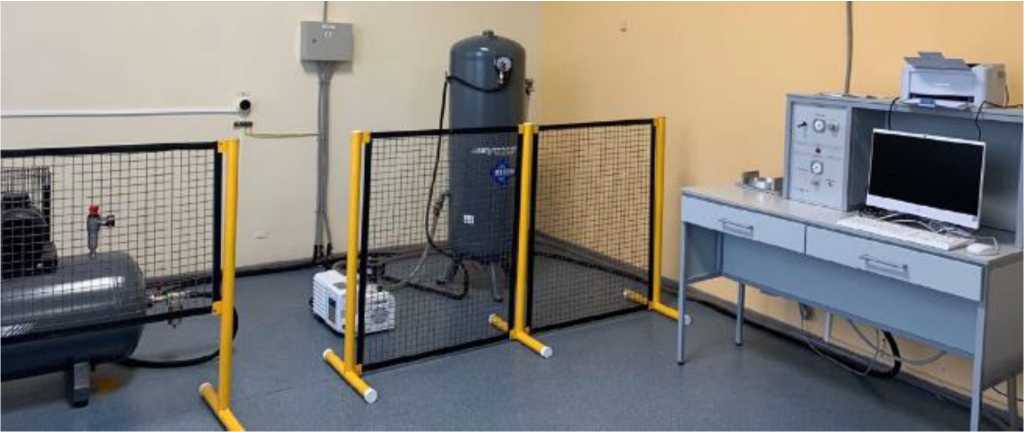

Общий вид установок приведен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.
Пломбирование установок не предусмотрено. Цифровой заводской номер установок наносится на маркировочную табличку методом лазерной гравировки или термотрансферной печати.
I
а) Технологический блок и шкаф приборный
б) Технологический блок, шкаф приборный и блок генератора расхода
в) Блок генератора расхода и технологический блок
Рисунок 1 - Общий вид установок поверочных УПРА

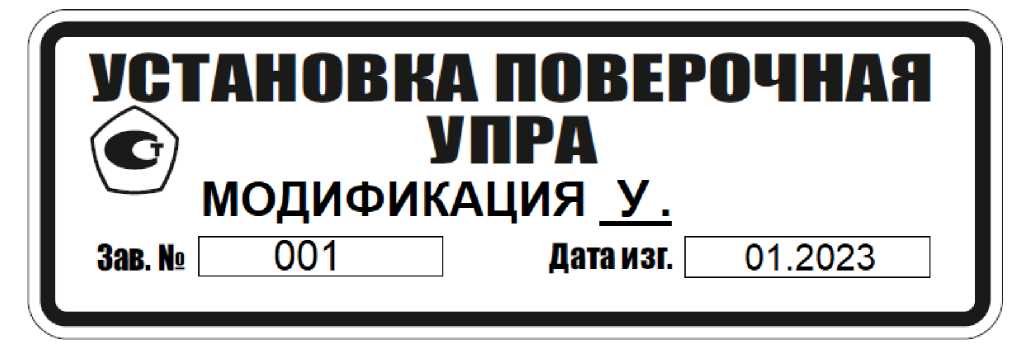

Рисунок 2 - Общий вид маркировочной таблички
