Сведения о средстве измерений: 96298-25 Преобразователи вихретоковые

Номер по Госреестру СИ: 96298-25
96298-25 Преобразователи вихретоковые
(RS)

Назначение средства измерений:
Преобразователи вихретоковые RS (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.

Внешний вид. Преобразователи вихретоковые, http://oei-analitika.ru рисунок № 1

Внешний вид.
Преобразователи вихретоковые
Рисунок № 1

Внешний вид. Преобразователи вихретоковые, http://oei-analitika.ru рисунок № 2

Внешний вид.
Преобразователи вихретоковые

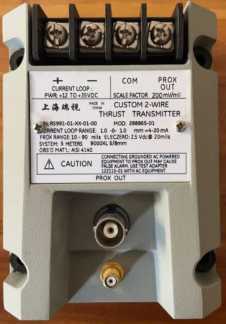

Рисунок № 2

Общие сведения

Дата публикации - 10.09.2025
Срок свидетельства - 29.08.2030
Номер записи - cb0349bb-4681-ff6e-d6d7-75fd038592b4
ID в реестре СИ - 1426838
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Shanghai Ruishi Instrument Electronic Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Room 2001, No. 4299 Jindu Road, Minhang District, Shanghai
Уведомление о начале осуществления предпринимательской деятельности -

RT_12 Анализ рынка поверки Северо-Кавказского федерального округа

Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.

Параметры исследований:

фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций округа по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1853 от 2025.08.29 ПРИКАЗ_Об утверждении типов средств измерений (15)

№1853 от 2025.08.29 Об утверждении типов средств измерений

Наличие аналогов СИ: Преобразователи вихретоковые (RS)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shanghai Ruishi Instrument Electronic Co., Ltd.

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
96298-25 29.08.2030	Преобразователи вихретоковые, RS Shanghai Ruishi Instrument Electronic Co., Ltd. (КИТАЙ Room 2001, No. 4299 Jindu Road, Minhang District, Shanghai)	ОТ МП	2 года

RB_15 Полезные документы - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия

В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.

Бесплатный

Кто поверяет Преобразователи вихретоковые (RS)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Преобразователи вихретоковые (RS)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист паспорта методом печати или наклейки.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 4 Руководства по эксплуатации «Устройство и принцип работы».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;

Стандарт предприятия на преобразователи вихретоковые RS.

Правообладатель

«Shanghai Ruishi Instrument Electronic Co., Ltd.», Китай

Адрес: Room 2001, No. 4299 Jindu Road, Minhang District, Shanghai

Web-сайт: www.rvissensors.com

E-mail: 13601921246@163.com

Изготовитель

«Shanghai Ruishi Instrument Electronic Co., Ltd.», Китай
Адрес: Room 2001, No. 4299 Jindu Road, Minhang District, Shanghai
Web-сайт: www.rvissensors.com
Е-mail: 13601921246@163.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель

«Shanghai Ruishi Instrument Electronic Co., Ltd.», Китай
Адрес: Room 2001, No. 4299 Jindu Road, Minhang District, Shanghai
Web-сайт: www.rvissensors.com
E-mail: 13601921246@163.com

Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала.

Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.

Преобразователи вихретоковые RS выпускаются в следующих исполнениях: RS9000XL, RSXL, RS9000XL NSv, RS990 и RS991.

Исполнение RS9000XL:

1. Датчики (5 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

где:

ААА - тип резьбы (171, 172, 173, 174, 175, 176);

ВВ - длина датчика без резьбы (00, 23, 00, 88);

СС - длина датчика (02, 08, 25, 96);

DD - длина датчика с кабелем (05, 10, 15, 20, 50, 90);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900130-AAA-BB-CC

где:

AAA - длина кабеля (030 - 3 м, 035 - 3,5 м, 040 - 4 м, 045 - 4,5 м, 070 - 7 м, 075 - 7,5 м, 080 - 8 м, 085 - 8,5 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900180-AA-BB

где:

АА - общая длина кабеля (10, 11, 12 - 1 м, 50, 51, 52 - 5 м, 90, 91, 92 - 9 м);

ВВ - взрывозащита (00 или 05).

2. Датчики (8 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

где:

ААА - тип резьбы (101, 102, 103, 104, 105, 106, 107, 108, 191, 192, 193, 194, 195, 196); ВВ - длина датчика без резьбы (00, 02, 05, 23, 00, 88);

СС - длина датчика (02, 08, 12, 25, 30, 96);

DD - длина датчика с кабелем (05, 10, 15, 20, 50, 90);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900130-AAA-BB-CC

где: AAA - длина кабеля (030 - 3 м, 035 - 3,5 м, 040 - 4 м, 045 - 4,5 м, 070 - 7 м, 075 - 7,5 м,

080 - 8 м, 085 - 8,5 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

и соединительным кабелем:

RS900190-AAA-BB-CC

где:

AAA - длина кабеля (030 - 3 м, 040 - 4 м, 070 - 7 м, 080 - 8 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900180-AA-BB

где:

АА - общая длина кабеля (10, 11, 12 - 1 м, 50, 51, 52 - 5 м, 90, 91, 92 - 9 м);

ВВ - взрывозащита (00 или 05).

3. Датчики (11 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

где:

ААА - тип резьбы (701, 702, 705, 706, 707, 708);

ВВ - длина датчика без резьбы (00,02, 89);

СС - длина датчика (10, 18, 99);

DD - длина датчика с кабелем (10, 50, 90);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

и модификации:

RS900AAA-BBB-CCC-DD-EE-FF

где:

ААА - тип резьбы (703, 704, 709, 710);

ВВВ - длина датчика без резьбы (000, 005, 046, 224);

ССС - длина датчика (026, 250);

DD - длина датчика с кабелем (10, 50, 90);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900730-AAA-BB-CC

где:

AAA - длина кабеля (040 - 4 м, 080 - 8 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900780-AA-BB

где:

АА - общая длина кабеля (50, 51, 52 - 5 м, 90, 91, 92 - 9 м);

ВВ - взрывозащита (00 или 05).

4. Датчики (25 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900851-AA-BBB-CCC-DD-EE-FF

где:

АА - тип резьбы (01, 02, 03, 04, 05, 06, 07, 08);

BBB - длина датчика без резьбы (000, 224, 089);

СС - длина датчика (026, 250, 010, 099);

DD - длина датчика с кабелем (10, 50, 90);

ЕЕ - тип соединения (01, 02);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900854-AAA-BB-CC

где:

AAA - длина кабеля (040 - 4 м, 080 - 8 м);

BB - кабель бронированый/не бронированый, тип разъема (24 - 25);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900850-AA-BB

где:

АА - общая длина кабеля (50, 51 - 5 м, 90, 91 - 9 м);

BB - взрывозащита (00 или 05).

5. Датчики (50 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900876-AA-BB-CC-DD

где:

АА - тип резьбы (01, 02, 03);

BB - длина датчика с кабелем (10, 50, 90);

СС - тип соединения (01, 02);

DD - взрывозащита (00 или 05).

С соединительным кабелем:

RS900877-AAA-BB-CC

где:

AAA - длина кабеля (040 - 4 м, 080 - 8 м);

ВВ - кабель бронированый/не бронированый, тип разъема (36, 37);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900878-AA-BB

где:

АА - общая длина кабеля (50, 51 - 5 м, 90, 91 - 9 м);

ВВ - взрывозащита (00 или 05).

Исполнение RSXL:

1. Датчики в составе преобразователей выпускаются в следующих модификациях:

RSAAAAA-BB-CC-DD-EE

где:

ААААА - тип резьбы (146054, 164523, 164517, 172330, 146055);

ВВ - длина датчика (02, 08, 10, 40);

СС - длина датчика с кабелем (05, 10, 15, 20, 50, 90);

DD - тип соединения (01, 02);

ЕЕ - взрывозащита (00 или 05).

С соединительным кабелем:

RS900130-AAA-BB-CC

где:

AAA - длина кабеля (030 - 3 м, 035 - 3,5 м, 040 - 4 м, 045 - 4,5 м, 070 - 7 м, 075 - 7,5 м, 080 - 8 м, 085 - 8,5 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900180-AA-BB

где:

АА - общая длина кабеля (10, 11, 12 - 1 м, 20, 51, 52 - 5 м, 90, 91, 92 - 9 м, 40, 41, 42 - 14 м);

ВВ - взрывозащита (00 или 05).

Исполнение RS9000XL NSv:

1. Датчики в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

где:

ААА - тип резьбы (901, 902, 903, 904, 905, 906, 907, 908, 909, 910);

ВВ - длина датчика без резьбы (00, 02, 05, 23, 92);

СС - длина датчика (02, 08, 12, 25, 30, 99);

DD - длина датчика с кабелем (05, 10, 50, 70);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900930-AAA-BB-CC

где:

AAA - длина кабеля (040 - 4 м, 045 - 4,5 м, 060 - 6 м, 065 - 6,5 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 05);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900980-AA-BB

где:

АА - общая длина кабеля (50, 51, 52 - 5 м, 70, 71, 72 - 7 м);

ВВ - взрывозащита (00 или 05).

Исполнение RS990:

1. Датчики (5 мм, 8 мм, исполнение RS9000XL NSv) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

С соединительным кабелем:

RS900130-AAA-BB-CC

С проксиметром:

RS990-AA-BB-CC-DD

где:

АА - диапазон измерений (пик-пик) (04 - от 0 до 100 мкм, 05 - от 0 до 125 мкм, 06 - от 0 до 150 мкм, 08 от 0 до 200 мкм, 10 - от 0 до 254 мкм, 12 - от 0 до 300 мкм, 16 - от 0 до 400 мкм);

ВВ - длина датчика с кабелем (50, 70, 90);

СС - тип соединения (01, 02, 03);

DD - взрывозащита (00 или 05).

Исполнение RS991:

1. Датчики (5 мм, 8 мм, 11 мм, исполнение RS9000XL NSv) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

С соединительным кабелем:

RS900130-AAA-BB-CC

С проксиметром:

RS991 -АА-BB-CC-DD

где:

АА - диапазон измерений (пик-пик) (06 - от 0 до 1,2 мм, 01 - от 0 до 2 мм, 20 - от 0 до 4 мм, 25 - от 0 до 1,27 мм);

ВВ - длина датчика с кабелем (50, 70, 90);

СС - тип соединения (01, 02, 03);

DD - взрывозащита (00 или 05).

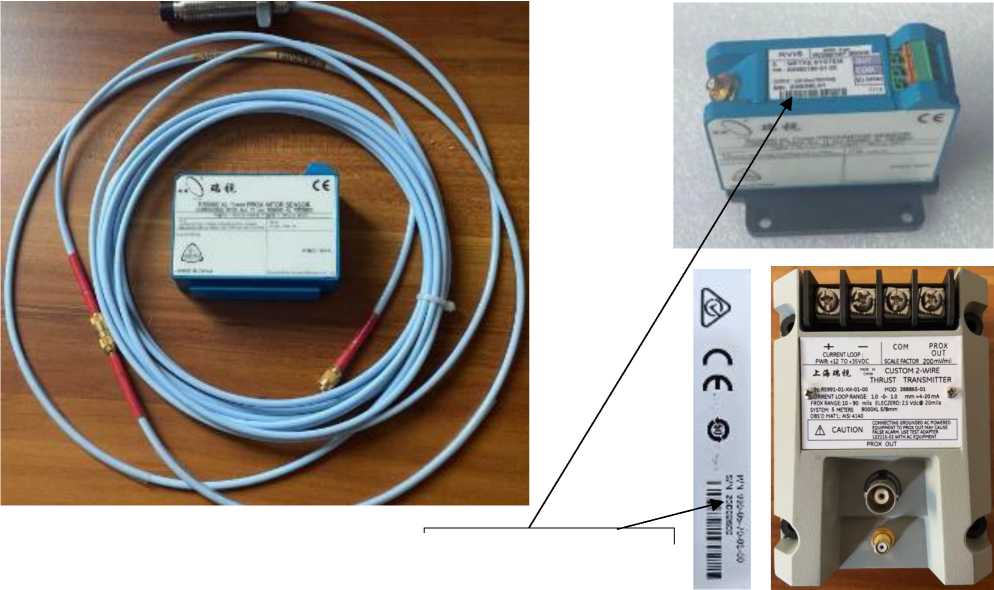

Общий вид преобразователей вихретоковых RS представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.

Заводские номера преобразователей в цифро-буквенном формате наносятся на корпус проксиметра методом наклейки и типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика. Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Преобразователи вихретоковые (RS), http://oei-analitika.ru

Место нанесения заводского номера

Рисунок 1 - Общий вид датчиков и проксиметров из состава преобразователей вихретоковых RS

Таблица 4 -

Наименование	Обозначение	Количество
Преобразователь вихретоковый	RS	1 шт.
Руководство по эксплуатации	-	1 экз.

Таблица 1 - Метрологические характеристики (исполнение RS9000XL, RSXL и RS9000XL NSv)

Наименование характеристики	Значения характеристики
Наименование характеристики	3 мм	4 мм	5 мм	8 мм	11 мм	18 мм	22 мм	25 мм	32 мм	36 мм	50 мм
Номинальное значение коэффициента преобразования, В/мм	22,9	16	2,5	2,5	1,25	2	1,6	0,4	0,787	0,394	0,394
Пределы отклонения коэффициента преобразования от номинального значения, %	±10
Диапазоны измерений осевого перемещения, мм	от 0 до 0,7	от 0 до 1	от 0 до 2	от 0 до 2	от 0 до 4	от 0 до 18	от 0 до 10	от 0 до 12,5	от 0 до 12,6	от 0 до 16	от 0 до 27,9

Продолжение таблицы 1

Наименование характеристики	Значения характеристики
	3 мм	4 мм	5 мм	8 мм	11 мм	18 мм	22 мм	25 мм	32 мм	36 мм	50 мм
Пределы допускаемой основной относительной погрешности измерений осевого перемещения, %	±3
Диапазон измерений размаха виброперемещения (ампл.), мкм	от 10 до 400				-
Диапазон рабочих частот, Гц	от 0,1 до 1000				-
Нелинейность амплитудной характеристики, %	±10				-
Неравномерность частотной характеристики при измерении виброперемещения в диапазоне частот от 0,1 до 1000 Гц, дБ	±0,5				-
Диапазон измерений частоты вращения, об/мин	от 1 до 8000				-
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин	±(1+N-0,001), N - значение частоты вращения				-
Пределы допускаемой дополнительной приведенной погрешности измерений осевого перемещения, размаха виброперемещения, частоты вращения при изменении температуры окружающей среды, %/°С	±0,1

Таблица 2 - Метрологические характеристики (исполнение RS990 и RS991)

Наименование характеристики	Значения характеристики
Наименование характеристики	5 мм	8 мм	NSv	11 мм
Номинальное значение коэффициента преобразования, мА/мкм: - в диапазоне от 0 до 100 мкм		0,16		4
- в диапазоне от 0 до 125 мкм		0,128		4
- в диапазоне от 0 до 150 мкм		0,107		4
- в диапазоне от 0 до 200 мкм		0,08		4
- в диапазоне от 0 до 254 мкм		0,06		4
- в диапазоне от 0 до 300 мкм		0,05		4
- в диапазоне от 0 до 400 мкм		0,04		4
- в диапазоне от 0 до 2000 мкм		7,87		4
- в диапазоне от 0 до 4000 мкм		-		4
- в диапазоне от 0 до 1200 мкм		13,33		4
- в диапазоне от 0 до 1270 мкм		12,60		4
- в диапазоне от 0 до 2000 мкм		16		4
- в диапазоне от 0 до 4000 мкм		7,87		4
Пределы отклонения
коэффициента преобразования		±10
от номинального значения, %
Диапазоны измерений осевого		от 0 до 100
перемещения (с проксиметром		от 0 до 125
990), мкм		от 0 до 150 от 0 до 200 от 0 до 254 от 0 до 300 от 0 до 400 от 0 до 2000 от 0 до 4000		-
Диапазоны измерений осевого		от 0 до 2000
перемещения (с проксиметром		от 0 до 4000
991), мкм		от 0 до 1200 от 0 до 1270 от 0 до 2000 от 0 до 4000
Диапазон значений выходного
тока, мА		от 4 до 20
Пределы допускаемой основной приведенной
погрешности преобразования		+ 10
осевого перемещения в значения выходного тока, %
Пределы допускаемой дополнительной приведенной преобразования осевого
перемещения в значения		±0,1
выходного тока при изменении температуры окружающей среды, %/°С

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
Условия эксплуатации, °С: - датчика	от -55 до +232
- проксиметра	от -55 до +100
Габаритные размеры, мм, не более: - датчика (без кабеля), (диаметрвысота)	14^х250
- проксиметра, (длина^хвысота^хширина)	90^х39^х70
Масса, кг, не более: - датчика (без кабеля)	1,9
- проксиметра	0,25
Ех-маркировка взрывозащиты по ГОСТ 31610.0-2019:	0Ех ia IIC T4 Ga Х
- датчика	0Ех ia IIC Т5...Т1 Ga Х
- проксиметра	0Ех ia IIC Т5...Т4 Ga Х

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

RT_12 Анализ рынка поверки Северо-Кавказского федерального округа

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Преобразователи вихретоковые (RS)

Все средства измерений Shanghai Ruishi Instrument Electronic Co., Ltd.

RB_15 Полезные документы - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия

Кто поверяет Преобразователи вихретоковые (RS)

Стоимость поверки Преобразователи вихретоковые (RS)

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Описание средства измерений Преобразователи вихретоковые (RS)

Комплектность средства измерений Преобразователи вихретоковые (RS)

Метрологические и технические характеристики Преобразователи вихретоковые (RS)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

RT_12 Анализ рынка поверки Северо-Кавказского федерального округа

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Преобразователи вихретоковые (RS)

Все средства измерений Shanghai Ruishi Instrument Electronic Co., Ltd.

RB_15 Полезные документы - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия

Кто поверяет Преобразователи вихретоковые (RS)

Стоимость поверки Преобразователи вихретоковые (RS)

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Описание средства измерений Преобразователи вихретоковые (RS)

Описание средства измерений Преобразователи вихретоковые (RS)

Комплектность средства измерений Преобразователи вихретоковые (RS)

Комплектность средства измерений Преобразователи вихретоковые (RS)

Метрологические и технические характеристики Преобразователи вихретоковые (RS)

Метрологические и технические характеристики Преобразователи вихретоковые (RS)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
