Номер по Госреестру СИ: 96301-25
96301-25 Баротермогигрографы электронные
(БТГЭ)
Назначение средства измерений:
Баротермогигрографы электронные БТГЭ предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, атмосферного давления.

Внешний вид.
Баротермогигрографы электронные
Рисунок № 1

Внешний вид.
Баротермогигрографы электронные
Рисунок № 2
Программное обеспечение
Баротермогигрографы имеют встроенное программное обеспечение (ПО), которое обеспечивает преобразование и отображение результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Конструкция баротермогигрографов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
РУТВ.416321.003.Д42 |
|
Номер версии (идентификационный номер) ПО |
3.XXXX.XXX* |
|
* Обозначение «X» не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа РУТВ.416321.003 ПС «Баротермогигрограф электронный БТГЭ. Паспорт» типографским способом и методом лазерной печати на этикетку корпуса баротермогигрографов с обратной стороны прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе РУТВ.416321.003 РЭ «Баротермогигрографы электронные БТГЭ. Руководство по эксплуатации», раздел 2 «Использование по назначению» и подраздел 2.3 «Использование изделия».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2712 от 19.11.2024 г.;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2415 от 21.11.2023 г.;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"1 - V107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2900 от 06.12.2019 г.;
РУТВ.416321.003 ТУ «Баротермогигрографы электронные БТГЭ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ОКБ Бурстройпроект»
(ООО «ОКБ Бурстройпроект»)
ИНН: 7723345578
Юридический адрес: 125502, г. Москва, вн. тер. г. Муниципальный Округ Ховрино, ул. Лавочкина 19, стр. 4
Телефон: (495) 989-22-63
Факс: (499) 759-01-40
Web-сайт: www.burstroy.ru
E-mail: info@burstroy.ru
Изготовитель
Общество с ограниченной ответственностью «ОКБ Бурстройпроект»(ООО «ОКБ Бурстройпроект»)
ИНН: 7723345578
Адрес: 125502, г. Москва, вн. тер. г. Муниципальный Округ Ховрино, ул. Лавочкина 19, стр. 4
Телефон: (495) 989-22-63
Факс: (499) 759-01-40
Web-сайт: www.burstroy.ru
E-mail: info@burstroy.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «ОКБ Бурстройпроект»(ООО «ОКБ Бурстройпроект»)
ИНН: 7723345578
Юридический адрес: 125502, г. Москва, вн. тер. г. Муниципальный Округ Ховрино, ул. Лавочкина 19, стр. 4
Телефон: (495) 989-22-63
Факс: (499) 759-01-40
Web-сайт: www.burstroy.ru
E-mail: info@burstroy.ru
Конструктивно баротермогигрографы электронные БТГЭ (баротермогигрографы) построены по блочному принципу и состоят из базового блока, блока первичных измерительных преобразователей (ПИП) и вспомогательного оборудования. Базовый блок состоит из преобразователей измерительных (контроллеров) со встроенным микропроцессором, модуля передачи данных и вспомогательного оборудования. Блок первичных измерительных преобразователей состоит из ПИП метеорологических параметров. Датчики измерений температуры и влажности расположены в выносном блоке, а датчик измерения атмосферного давления расположен в корпусе баротермогигрографа. Визуализация измерений
осуществляется на OLED-дисплее.
Принцип действия баротермогигрографов:
-
- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;
-
- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
-
- при измерении атмосферного давления основан на изменении сопротивления пьезо-резистивного моста в зависимости от изменения атмосферного давления.
Питание баротермогигрографов может осуществляться от трех источников питания:
-
- сетевое 110/230 В 50/60 Гц;
-
- PoE (Power over Ethernet);
-
- автономное от аккумулятора.
Основной режим - баротермогигрограф работает от шести литий-ионных аккумуляторов типа 18650, подключенных параллельно. Зарядка аккумуляторов осуществляется автоматически при наличии внешнего питания баротермогигрографа (сетевое или PoE). Потребляемая мощность встроенного зарядного устройства при зарядке аккумуляторов не превышает 25 Вт.
Нанесение знака поверки непосредственно на баротермогигрографы
не предусмотрено.
Заводской номер, состоящий из цифрового обозначения в формате двенадцати арабских цифр, разделенных дефисом, наносится на этикетку корпуса баротермогигрографов с обратной стороны прибора методом лазерной печати. Внешний вид баротермогигрографов и места нанесения заводского номера, знака утверждения типа представлены на рисунке 1. Пломбирование баротермогигрографов не предусмотрено.

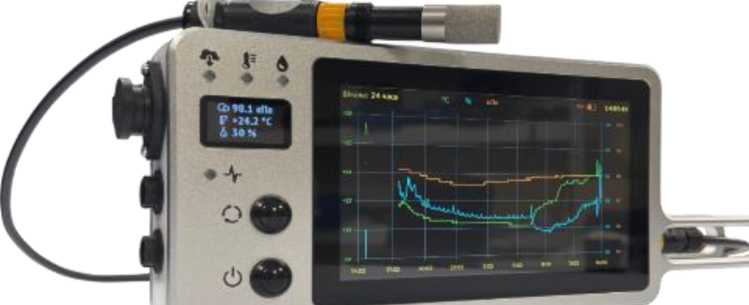

а) Вид спереди
Места нанесения заводского номера и знака утверждения типа
б) Вид сзади
Рисунок 1 - Внешний вид баротермогигрографов

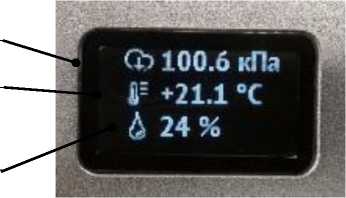

Значение влажности воздуха
Текущее значение атмосферного
давления
Температура воздуха в градусах

Рисунок 2 - Внешний вид OLED-дисплея
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры воздуха, °С |
от -52 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С: -в диапазоне от -52 °С до +20 °С включ.; -в диапазоне св. +20 °С до +60 °С |
±0,3 ±0,7 |
|
Диапазон измерений относительной влажности воздуха, % |
от 5 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха при температуре воздуха от -20 °C до +50 °C, %: -в диапазоне от 5 % до 90 % включ.; -в диапазоне св. 90 % до 98 % |
±3 ±5 |
|
Диапазон измерений атмосферного давления, гПа |
от 600 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Напряжение питания, В |
от 110 до 230 | ||
|
Напряжение питания резервного источника питания |
Аккумулятор типа 18650, 3,6 В 6 шт., включенных по параллельной схеме | ||
|
Частота напряжения питания, Гц |
50/60 | ||
|
Потребляемая мощность, Вт, не более |
25 | ||
|
Габаритные размеры, мм, не более:
|
Длина |
Ширина |
Высота |
|
450 |
200 |
200 | |
|
550 |
500 |
250 | |
|
Масса, кг, не более:
|
3 6 | ||
|
Условия эксплуатации:
|
от -52 до +60 от 5 до 98 | ||
Таблица 4 - Показатели надежности
|
Средняя наработка до отказа, ч, не менее |
5000 |
|
Средний срок службы, лет |
15 |
