Принцип действия УСПД основан на сборе данных в цифровой форме с подчинённых контроллеров и измерительных преобразователей, приборов учета, последующей обработке информации встроенным микропроцессором, выработке управляющих воздействий, хранении и передаче данных.

Измерение текущего времени основано на формировании собственной шкалы времени внутренним генератором опорной частоты, синхронизация шкалы времени УСПД может осуществляться по протоколу NTP, а также сигналам глобальных навигационных спутниковых систем ГЛОНАСС/GPS при подключении внешнего устройства с соответствующим функционалом.

Встроенные часы реального времени УСПД являются энергонезависимыми.

Конструкция устройства позволяет менять батарею часов реального времени без нарушения пломбы поверителя.

УСПД предназначены для работы в составе автоматизированных систем: интеллектуальных систем учета электроэнергии (далее - ИСУЭ), информационно-измерительных комплексах (далее - ИИК), информационно-вычислительных комплексах (далее - ИВК), автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (далее - АИИС КУЭ), автоматизированных систем коммерческого учета энергоресурсов (далее - АСКУЭ), автоматизированных систем технологического управления (далее - АСТУ), систем телемеханики (телесигнализации) и управления технологическими процессами и других. Также УСПД обеспечивает работу с персональным компьютером и другими устройствами посредством различных интерфейсов связи

УСПД обеспечивают:

• - сбор данных с подчиненных контроллеров, приборов учета;

• - обработку, хранение, передачу полученных данных устройствам верхнего уровня автоматизированных систем;

• - расчёт различных параметров на основании собранных данных, предоставление к ним регламентируемого доступа;

• - формирование и хранение журнала событий (с регистрацией времени и даты событий);

• - формирование и хранение учетных показателей;

• - автоматическую синхронизацию времени собственных встроенных часов реального времени;

• - автоматическую коррекцию и синхронизацию времени на подключенных устройствах, имеющих встроенные часы реального времени;

• - выполнение алгоритмов пользователя;

• - автоматизированный сбор данных от приборов учета, подключенных как напрямую к УСПД, так и через дополнительные устройства, расширяющие функционал;

• - обмен информацией с программным обеспечением верхнего уровня по нескольким каналам связи одновременно;

• - работу с внешними устройствами по интерфейсам, приведенным в структуре условного обозначения УСПД;

• - возможность приема дискретных сигналов о состоянии оборудования посредством подключения внешних устройств;

• - возможность формирования дискретного управляющего сигнала для управления оборудованием фотофиксации при подключении внешнего исполнительного устройства;

• - возможность приема аналоговых входных сигналов от измерительных аналоговых преобразователей и датчиков технологических параметров по цифровым каналам связи;

• - возможность выдачи сигналов управления посредством подключения внешних устройств;

• - ведение архивов телеметрических данных и данных телеуправления подключенных устройств;

• - проведение самодиагностики своих блоков с записью результатов в журнале событий;

• - возможность считывания данных через встроенный дисплей;

• - возможность подключения внешних накопителей;

• - возможность подключения внешнего источника бесперебойного электропитания;

• - возможность определения координат места установки;

• - шифрование и дешифрование передаваемых и получаемых данных;

• - обмен информацией по регламенту (по расписанию), с возможностью удалённой его настройки, спорадически (в том числе инициативно), по запросу;

• - обеспечение защиты данных от несанкционированного доступа путём обеспечения возможности использования защищённого шифрованием канала VPN;

• - функционирование встроенного WEB-сервера с поддержкой защищенного протокола передачи данных HTTPS;

• - защиту от несанкционированного доступа, реализуемую путем использования шифрования, паролей (заменяемых при параметрировании) и разграничение полномочий пользователей;

• - защиту от зацикливания программного обеспечения, самостоятельную инициализацию при возобновлении подачи питания;

• - защиту от атак типа «отказ в доступе»;

• - конфигурирование (параметрирование) с помощью прикладного программного обеспечения, дистанционно через сеть GSM или локально через порт Ethernet;

• - обеспечение автоматического поиска приборов учёта (перечень типов поддерживаемых устройств приведен в руководстве по эксплуатации) и включение их в схему опроса;

• - обеспечение прямого доступа к приборам учёта в режиме «прозрачного канала» без перекоммутации интерфейсных кабелей;

• - хранение данных о приращениях электроэнергии, состояний объектов и средств измерений;

• - хранение электропотребления (в т.ч. суммарных значений нарастающим итогом) за месяц по каждому каналу и по группам.

УСПД поддерживают возможность обмена данными с большинством современных протоколов связи, используемых в сфере учета энергоресурсов, в том числе ГОСТ Р 58940, требованиям стандартов ПАО «Россети» «Приборы учета электрической энергии. Требования к информационной модели обмена данными» и «Устройства сбора и передачи данных. Требования к информационной модели».

Конструктивно УСПД состоят из корпуса, клеммных колодок, процессорного модуля и модулей интерфейсов и периферии.

УСПД выпускаются в исполнениях, отличающихся количеством встроенных модулей и интерфейсов связи.

Структура условного обозначения исполнений УСПД:

MILAN IC 03 .DURE- □ □ □ □ □ □  - □   □

Наличие модуля СКЗИ: □- отсутствует;

Cxx¹⁾ - присутствует Наличие          функции

телесигнализации:

□ - отсутствует;

Txx² - присутствует_________

Наличие дополнительных (вариативных) интерфейсов связи ³⁾:

□ - отсутствует;

E - наличие интерфейса Ethernet;

W - наличие интерфейса Wi-Fi;

Нхху¹⁾ - наличие интерфейса LTE;

Zхху¹⁾ - наличие радиоинтерфейса___________

Наличие интерфейса Ethernet²_________________________

Наличие интерфейсов RS-485²⁾

Наличие интерфейса USB²⁾____________________________________

Обозначение конструктивной особенности (может принимать значения от 40 до 99)¹⁾_____________________________________________________________________

Наименование типа______________________________________________________________

Примечания:

• ¹⁾ возможные варианты указаны в руководстве по эксплуатации;

• ²⁾ данные интерфейсы в наличии по умолчанию;

• ³⁾ количество возможных (вариативных) интерфейсов связи ограничено шестью.

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид УСПД с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки, пломба с оттиском службы контроля качества (СКК) изготовителя, пломба, ограничивающая доступ к сменной батарее часов реального времени.

Место

нанесения

заводского номера

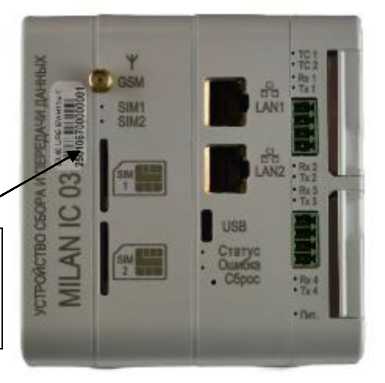

Рисунок 1 - Общий вид УСПД (спереди) с

Пломба, ограничивающая доступ к сменной батарее часов реального времени

Место нанесения

утверждения типа

знака

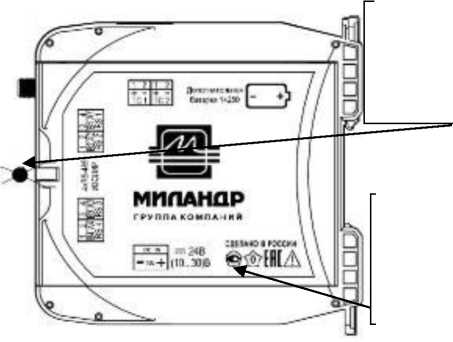

Рисунок 2 - Схема пломбировки УСПД с

указанием места нанесения заводского       указанием места ограничения доступа к

номера                     местам настройки (регулировки) и места

Пломба с нанесением знака поверки

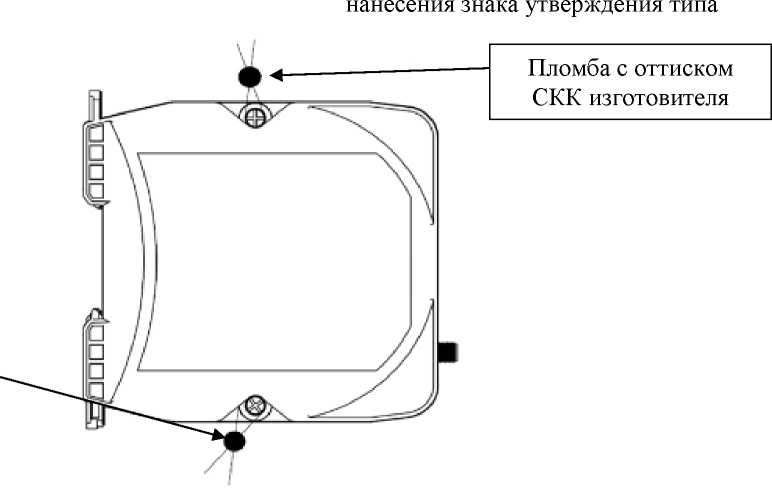

Рисунок 3 - Схема пломбировки УСПД (сбоку) с указанием места нанесения ограничения доступа к местам настройки (регулировки) и места нанесения знака поверки

аблица 5 -

аблица 2 - Метрологические характеристики

аблица 3 - Технические характеристики

аблица 4 - Показатели надежности
