Номер по Госреестру СИ: 96306-25
96306-25 Преобразователи давления измерительные
(WP36)
Назначение средства измерений:
Преобразователи давления измерительные WP36 (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразований значений давления жидкостей, газов или пара в унифицированный выходной сигнал силы постоянного тока или в цифровой выходной сигнал. Кроме того, преобразователи могут использоваться для измерений величин, функционально связанных с измеряемым давлением: уровня и плотности жидкостей, а также для измерений расхода жидкости, газа и пара.

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1

Внешний вид.
Преобразователи давления измерительные

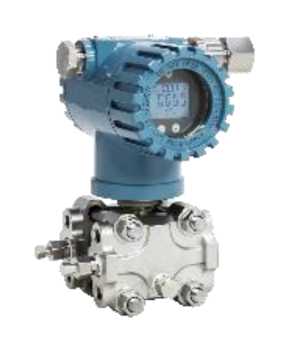

Рисунок № 2

Внешний вид.
Преобразователи давления измерительные

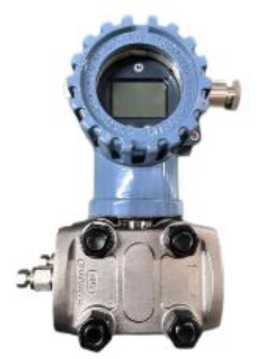

Рисунок № 3

Внешний вид.
Преобразователи давления измерительные

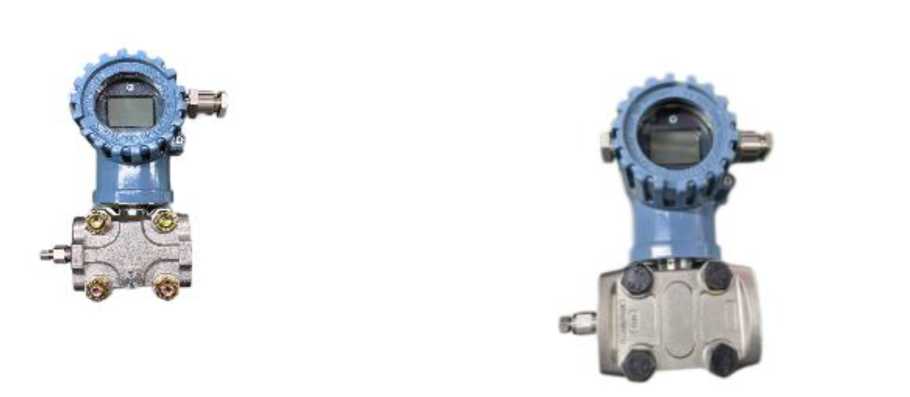

Рисунок № 4

Внешний вид.
Преобразователи давления измерительные

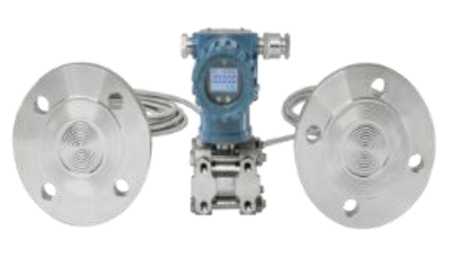

Рисунок № 5

Внешний вид.
Преобразователи давления измерительные
Рисунок № 6

Внешний вид.
Преобразователи давления измерительные

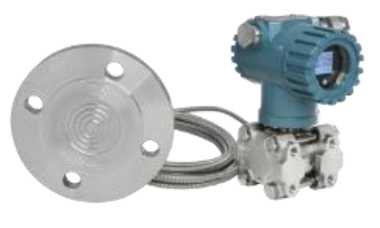

Рисунок № 7

Внешний вид.
Преобразователи давления измерительные
Рисунок № 8
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), неизменяемое и несчитываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствие с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения преобразователей
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SW REW |
|
Номер версии ПО (идентификационный номер), не ниже |
8.хх |
|
Цифровой идентификатор ПО |
- |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Идентификационные данные (номер версии) ПО можно увидеть на дисплее преобразователя при включении.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1«Принцип работы» руководства по эксплуатации на средство измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 № 2900;
Государственная поверочная схема для средств измерений разности давлений до 1405 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 № 472;
Стандарт предприятия «Преобразователи давления измерительные WP36».
ПравообладательFujian Wide Plus Precision Instruments Со., Ltd., КНР
Адрес: No. 16, Xingye West Road, Mawei District, Fuzhou City, Fujian Province, China
Телефон: +86-591-83969820, +86-136-09539424
E-mail: info@wideplus.com, www.wideplus.com
Изготовитель
Fujian Wide Plus Precision Instruments Оо., Ltd., КНРАдрес: No. 16, Xingye West Road, Mawei District, Fuzhou City, Fujian Province, China
Телефон: +86-591-83969820, +86-136-09539424
E-mail: info@wideplus.com, www.wideplus.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru,
Web-сайт: www.rostest.ru
Правообладатель
Fujian Wide Plus Precision Instruments Со., Ltd., КНРАдрес: No. 16, Xingye West Road, Mawei District, Fuzhou City, Fujian Province, China
Телефон: +86-591-83969820, +86-136-09539424
E-mail: info@wideplus.com, www.wideplus.com
Принцип действия преобразователей давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (мембраны).
Преобразователи относятся к монокристаллическим кремниевым преобразователям с тензорезистивной схемой. Измеряемое давление при помощи заполняющей жидкости в закрытой полости передается на чувствительный элемент, вызывая его упругую деформацию. В результате деформации изменяется сопротивление моста одного из плеч в диагонали моста Уитстона первичного преобразователя и, как следствие, электрический сигнал. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА. Полученная в цифровом виде информация может отображаться на жидкокристаллическом дисплее (ЖК-дисплее) преобразователя, на дисплее HART-коммуникатора или персонального компьютера.
Преобразователи давления измерительные WP36 могут иметь различные модели, отличающиеся друг от друга видом измеряемого давления, метрологическими характеристиками, функциональными возможностями, наличием дисплея, типами присоединений к процессу, рабочей средой и габаритными размерами.
В зависимости от вида измеряемого давления и вида присоединения преобразователя к процессу различают следующие модели преобразователей:
WP361D, WP363D - преобразователи разности давлений;
WP361G, WP362G, WP363G - преобразователи избыточного давления;
WP361R - преобразователи разности давлений с верхним пределом измерений до 6 кПа включительно;
WP361H - преобразователи разности давлений с высоким рабочим (статическим) давлением;
WP361P - преобразователи избыточного давления с повышенной перегрузкой;
WP363L - преобразователи разности давлений с выносной разделительной
мембранной, с возможностью измерения уровня;
WP361A, WP362A - преобразователи абсолютного давления.
Конструкция преобразователей измерительных WP36 позволяет подключать к ним различные типы фланцев, применять их с выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе со стандартными или специальными сужающими устройствами.
Преобразователи могут изготавливаться как в общепромышленном, так и во взрывозащищённом исполнении.
Заводской номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода (см. рисунок 1).

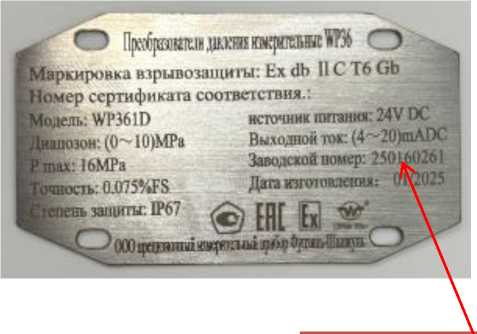

Общий вид средств измерений представлен на рисунке 1.
С”'* П^ркге.1кжш1лк{йлшИ% ' ? фкиронка взрывозащиты: Ex db 11С Тб Gb ьмер сертификата соответствия.: щель: WP361D июзон: (0~ 10)МР» ш: 1бМРа щость: Q.O75%FS
■■ I
источник питания: 24V DC Выходной пж: (4~20>пАОС Заводской номер: 2501.60261
Дата изготовления: ОГЙ025
^[|[Ы \
ООО Цйгвпна aa^fKiai ЛМ ОршьШивв '—< \
Место нанесения
заводского номера
модели WP361R, WP361D
модель WP361H

модели WP361A, WP361G

модель WP361P
-
модель WP363D
модель WP363G
Рисунок 1 - Общий вид преобразователей давления измерительных WP36
модель WP363L
модели WP362G, WP362A
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование преобразователей не предусмотрено.
Таблица 6 - Комплектность манометров портативных
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный |
WP36 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. 1) |
|
Паспорт |
- |
1 экз. |
|
1) Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; | ||
|
- поставка на электронном носителе. | ||
Метрологические характеристики приведены в таблицах 2 - 3, технические
характеристики приведены в таблице 4.
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (ДИ), кПа 1) 2) |
см. таблицу 3 |
|
Пределы допускаемой основной приведенной погрешности преобразователя, % ДИн 2) |
см. таблицу 3 |
|
Пределы допускаемой погрешности, вносимой выносной мембраной, % ДИн 4) |
±0,075 |
|
Пределы допускаемой дополнительной погрешности преобразователя, вызванной отклонением температуры от нормальных условий на 10 °C, % ДИн |
±0,1 |
|
Пределы допускаемой дополнительной погрешности, вносимой выносной мембраной, вызванной отклонением температуры от нормальных условий на 10 °C, % ДИн4) |
±0,075 |
|
Вариация показаний, % ДИн 2) |
0,037; 0,075 |
|
Статическое давление (Рраб), МПа 2) 3) |
от 1 до 25 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением статического давления Рраб, % ДИн /10 МПа 3) |
±0,15 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением напряжения питания постоянного тока от номинального значения, уи, % ДИн / 1 В |
±0,005 |
|
Нормальные условия для преобразователей давления:
|
от +21 до +25 до 80 от 84 до 106,7 |
ДИ - максимальный диапазон измерений преобразователя. ДИн - настроенный диапазон измерений преобразователя. | |
Таблица 3 - Диапазоны измерений, пределы допускаемой основной (ур) погрешности
|
ДИ, кПа |
ДИтт, кПа |
Ур, % ДИн | |
|
ДИн, кПа |
Значение | ||
|
- Разность давлений WP361D, избыточное давление WP361G | |||
|
от -40 до 40 |
1,0 |
>4 |
±0,075; ±0,1 |
|
<4 |
±(0,015 •ДИ/ДИн) | ||
|
от -250 до 250 |
2,5 |
>50 |
±0,075; ±0,1 |
|
<50 |
±(0,015 •ДИ/ДИн) | ||
|
от -1000 до 1000 |
10,0 |
>200 |
±0,075; ±0,1 |
|
<200 |
±(0,015 •ДИ/ДИн) | ||
|
от -100 до 3000 |
30 |
>600 |
±0,075; ±0,1 |
|
<600 |
±(0,015 •ДИ/ДИн) | ||
|
от -100 до 10000 |
1000 |
>2000 |
±0 075' ±0 1 |
|
<2000 |
±(0,0156-Ди/ДИн) | ||
|
- Разность давлений WP361R | |||
|
от -1,0 до 1,0 |
0,1 |
>0,4 |
±0,075; ±0,1 |
|
<0,4 |
±(0,03 •ДИ/ДИн) | ||
|
от -6,0 до 6,0 |
0,6 |
>1,2 |
±0,075; ±0,1 |
|
<1,2 |
±(0,015 •ДИ/ДИн) | ||
|
- Разность давлений WP361H | |||
|
от -40 до 40 |
1,0 |
>4 |
±0,075; ±0,1 |
|
<4 |
±(0,015 •ДИ/ДИн) | ||
|
от -250 до 250 |
2,5 |
>50 |
±0,075; ±0,1 |
|
<50 |
±(0,015 •ДИ/ДИн) | ||
|
от -1000 до 1000 |
10,0 |
>200 |
±0,075; ±0,1 |
|
<200 |
±(0,015 •ДИ/ДИн) | ||
|
- Абсолютное давление WP361A | |||
|
от 0 до 250 |
12,5 |
>50 |
±0,075; ±0,1 |
|
<50 |
±(0,015 •ДИ/ДИн) | ||
|
от 0 до 1000 |
100 |
>200 |
±0,075; ±0,1 |
|
<200 |
±(0.015 •ДИ/ДИн) | ||
|
от 0 до 10000 |
1000 |
>600 |
±0,075; ±0,1 |
|
<600 |
±(0,015 •ДИ/ДИн) | ||
|
- Избыточное давление WP361P | |||
|
от -100 до 20000 |
2000 |
>4000 |
±0,075; ±0,1 |
|
<4000 |
±(0,015 •ДИ/ДИн) | ||
|
от -100 до 40000 |
5000 |
>8000 |
±0 2 |
|
<8000 |
±(0,04 •ДИ/ДИн) | ||
|
- Абсолютное давление WP362A | |||
|
от 0 до 40 |
10,0 |
>20 |
±0,075; ±0,1 |
|
<20 |
±(0,0375 •ДИ/ДИн) | ||
|
от 0 до 250 |
12,5 |
>100 |
±0,075; ±0,1 |
|
<100 |
±(0,03 •ДИ/ДИн) | ||
|
от 0 до 1000 |
250 |
>500 |
±0,075; ±0,1 |
|
<500 |
±(0,0375 •ДИ/ДИн) | ||
|
от 0 до 3000 |
500 |
>1000 |
±0,075; ±0,1 |
|
<1000 |
±(0,025 •ДИ/ДИн) | ||
|
от 0 до 10000 |
1000 |
>2000 |
±0,075; ±0,1 |
|
<2000 |
±(0,015 •ДИ/ДИн) | ||
Продолжение таблицы 3
|
ДИ, кПа |
ДИтт, кПа |
Yp, % ДИн | |
|
ДИн, кПа |
Значение | ||
|
>4000 |
±0,075; ±0,1 | ||
|
от 0 до 20000 |
2000 |
<4000 |
±(0,015 •ДИ/ДИн) |
|
>8000 |
±0 2 | ||
|
от 0 до 40000 |
5000 |
<8000 |
±(0,04 •ДИ/ДИн) |
|
>20000 |
±0,5 | ||
|
от 0 до 80000 |
16000 |
<20000 |
±(0,125 •ДИ/ДИн) |
|
- Избыточное давление WP362G | |||
|
>1,2 |
±0,075; ±0,1 | ||
|
от 0 до 6 |
1,0 |
<1,2 |
±(0,015 •ДИ/ДИн) |
|
>8 |
±0,075; ±0,1 | ||
|
от 0 до 40 |
6,0 |
<8 |
±(0,015 •ДИ/ДИн) |
|
>50 |
±0,075; ±0,1 | ||
|
от 0 до 250 |
12,5 |
<50 |
±(0,015 •ДИ/ДИн) |
|
>200 |
±0,075; ±0,1 | ||
|
от 0 до 1000 |
100 |
<200 |
±(0,015 •ДИ/ДИн) |
|
>600 |
±0,075; ±0,1 | ||
|
от 0 до 3000 |
500 |
<600 |
±(0,015 •ДИ/ДИн) |
|
>2000 |
±0,075; ±0,1 | ||
|
от 0 до 10000 |
1000 |
<2000 |
±(0,015 •ДИ/ДИн) |
|
>4000 |
±0,075; ±0,1 | ||
|
от 0 до 20000 |
2000 |
<4000 |
±(0,015 •ДИ/ДИн) |
|
>8000 |
±0 2 | ||
|
от 0 до 40000 |
5000 |
<8000 |
±(0,04 •ДИ/ДИн) |
|
>20000 |
±0 5 | ||
|
от 0 до 80000 |
16000 |
<20000 |
±(0,125 •ДИ/ДИн) |
|
- Избыточное давление WP363G | |||
|
>20 |
±0,075; ±0,1 | ||
|
от 0 до 40 |
10,0 |
<20 |
±(0,0375 •ДИ/ДИн) |
|
>100 |
±0,075; ±0,1 | ||
|
от 0 до 250 |
50 |
<100 |
±(0,03 •ДИ/ДИн) |
|
>500 |
±0,075; ±0,1 | ||
|
от 0 до 1000 |
250 |
<500 |
±(0,0375 •ДИ/ДИн) |
|
>1000 |
±0,075; ±0,1 | ||
|
от 0 до 3000 |
500 |
<1000 |
±(0,025 •ДИ/ДИн) |
|
>2000 |
±0,075; ±0,1 | ||
|
от 0 до 10000 |
1000 |
<2000 |
±(0,015 •ДИ/ДИн) |
|
- Избыточное давление WP363D | |||
|
>20 |
±0,075; ±0,1 | ||
|
от 0 до 40 |
10,0 |
<20 |
±(0,0375 •ДИ/ДИн) |
|
>100 |
±0,075; ±0,1 | ||
|
от 0 до 250 |
50 |
<100 |
±(0,03 •ДИ/ДИн) |
|
от |
1 пп |
>5 00 |
±0,075; ±0,1 |
|
0 до 1000 |
100 |
<500 |
±(0,0375 •ДИ/ДИн) |
|
- Избыточное давление WP363L | |||
|
>20 |
±0,075; ±0,1 | ||
|
от 0 до 40 |
10,0 |
<20 |
±(0,0375 •ДИ/ДИн) |
Продолжение таблицы 3
|
ДИ, кПа |
ДИтт, кПа |
Ур, % ДИн | |
|
ДИн, кПа |
Значение | ||
|
от 0 до 250 |
50 |
>100 <100 |
±0,075; ±0,1 ±(0,03^ДИ/ДИн) |
|
от 0 до 1000 |
250 |
>500 <500 |
±0,075; ±0,1 ±(0,0375 •ДИ/ДИн) |
|
Примечания:
| |||
Таблица 4 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 4 до 20 HART, дисплей |
|
Параметры электропитания: - диапазон напряжений питания постоянного тока, В |
от 14,5 до 45 |
|
- номинальное напряжение питания от источника постоянного тока, не менее, В |
19,51) |
|
- номинальное напряжение питания от источника постоянного тока, не менее, В |
24 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -602) до +70 |
|
- относительная влажность, % |
до 95 |
|
- атмосферное давление, кПа |
от 86 до 106,7 |
|
Габаритные размеры, мм, не более (длинахширинахвысота) 3) |
117х131х200 |
|
Масса, кг, не более: WP361 |
5,0 |
|
WP362 |
2,0 |
|
WP3634) |
17,0 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb Х |
|
Степень защиты от внешних воздействий |
IP67 |
|
трудноразличимы, частота его |
|
обновления снижается, работоспособность преобразователя сохраняется. Для преобразователей | |
|
взрывозащищенного исполнения температура окружающей среды 3) Без учета капиллярных трубок, фланцев, выносных мембран. |
от -20 до +70 °С. |
|
4) С учетом массы капиллярных трубок, фланцев, выносных мембран. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч, не менее |
26800 |
