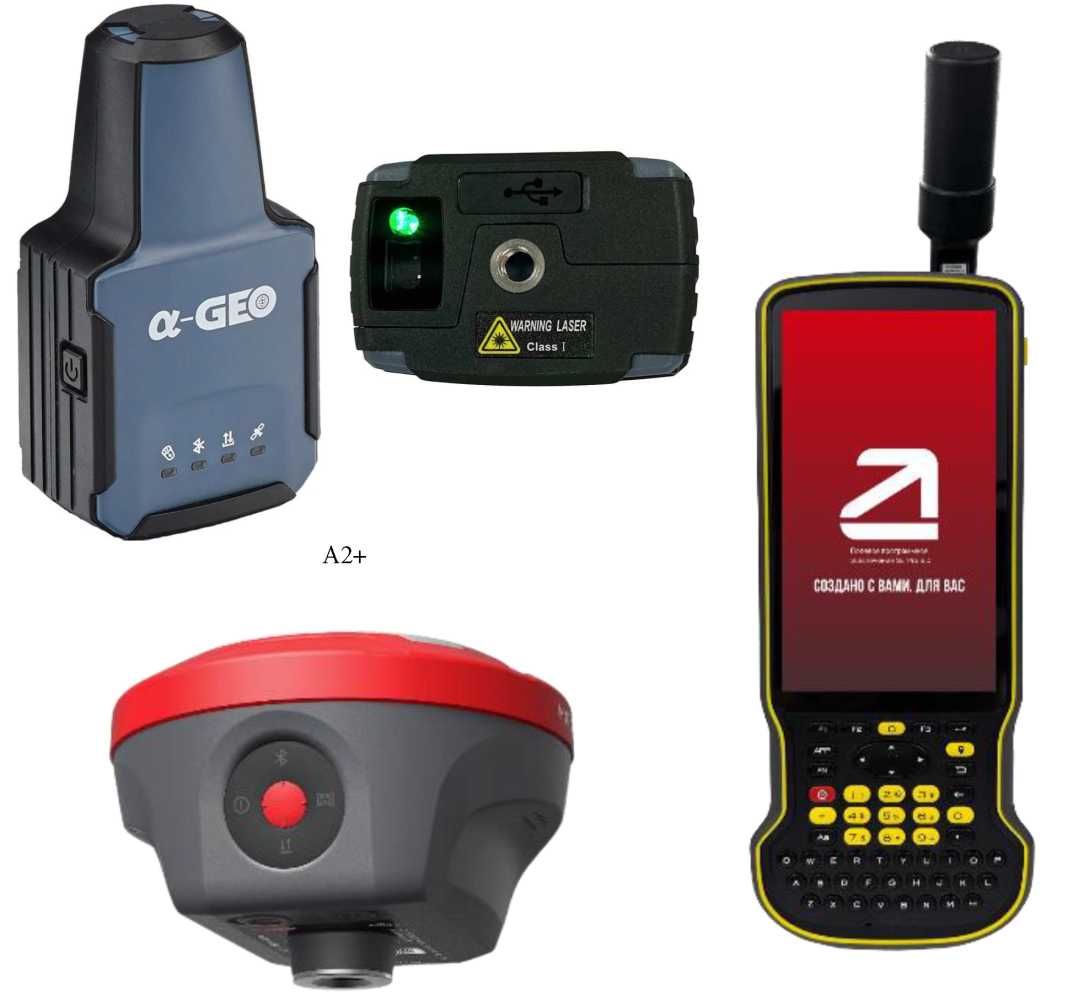

Наименование блоков

Модификации

А2+

А8

S60III PRO

ГНСС-антенна

+

+

+

Модуль беспроводной технологии Bluetooth®

+

+

+

Модуль беспроводной технологии Wi-Fi

+

+

Модем GSM

+

+

Модем УКВ

+

Модуль обработки информации,

+

+

+

Модуль хранения информации

+

+

Модуль управления, индикации и вывода информации

+

+

+

Инерциальный измерительный блок (IMU) коррекции наклона оси аппаратуры от направления на зенит

+

+

+

Аккумуляторная батарея

+

+

+

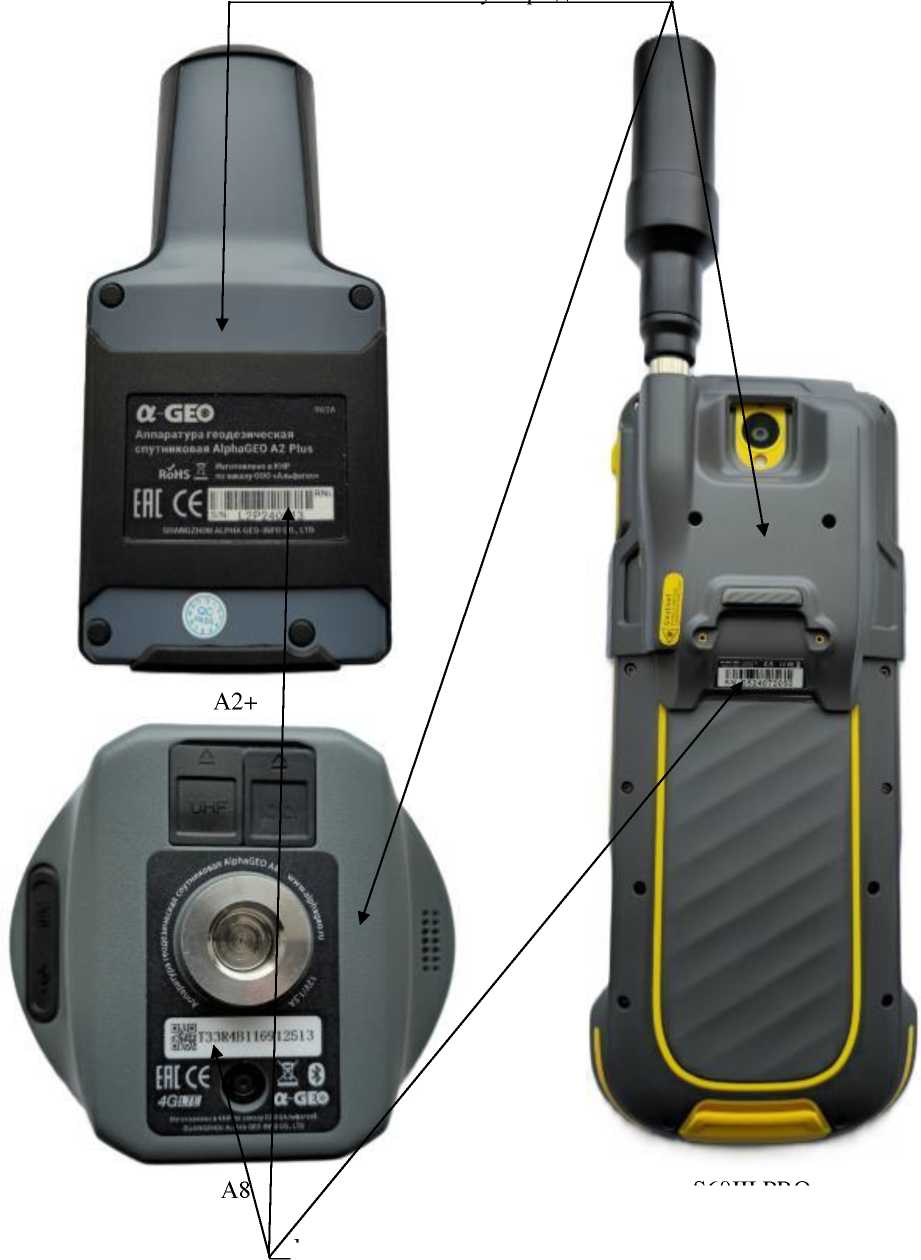

Таблица 2 - Разъемы, кнопки, блоки, расположенные снаружи корпуса аппа

ратуры

Наименование

Модификации

А2+

А8

S60III PRO

Индикаторы состояния, показывающие статусы питания, отслеживания сигналов спутников, работы канала приема и передачи данных

П.П

Б.П

Сенсорный дисплей и клавиатура для управления

П.П

Кнопка включения/выключения аппаратуры

Б.П

Б.П

П.П

Разъем для ГНСС антенны

З.П

Слот для установки Nano-SIM карты

Н.Ч

Б.П

USB порт типа Type-C для зарядки и передачи данных на контроллер и/или на персональный компьютер

Н.Ч

Н.Ч

Б.П

Резьбовое крепление 1/4 дюйма для установки адаптера и/или крепления на вехе

Н.Ч

Резьбовое крепление 5/8 дюйма для установки адаптера и/или крепления на вехе

Н.Ч

Встроенный лазерный дальномер

Н.Ч

Б.П

Камера для удобного наведения лазера на цель и измерения расстояния до объекта измерения

Н.Ч

Б.П

Индикатор заряда аккумуляторных батарей

П.П

SMA разъём для подключения УКВ антенны

Н.Ч

Разъем LEMO (5-pin) для подключения внешнего УКВ модема и внешнего питания

Н.Ч

Динамик, который сообщает о состоянии приёмника и режиме его работы

Н.Ч

З.П

Видеокамера для реализации разбивки местности с применением технологии дополненной реальности (AR, Augmented Reality)

Н.Ч

З.П

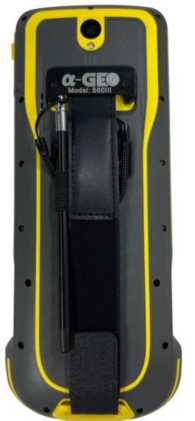

Наименование

Обозначение

Количество

1 Аппаратура спутниковая геодезическая AlphaGEO в составе:

1 компл.

1.1 Блок приемника

А2+ (А8, S60III PRO)

1 шт.

1.2 Антенна УКВ¹)

-

1 шт.

1.3 Кабель Type-C/USB

-

1 шт.

1.4 Адаптер питания USB/220 В

-

1 шт.

1.5 Адаптер резьбовой на 1/4 и 5/8 дюйма²⁾

-

1 шт.

1.6 Кейс транспортировочный ударопрочный¹)

-

1 шт.

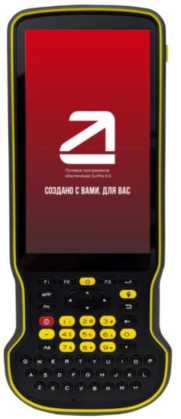

1.7 Контроллер³)

AlphaGEO S60 III

1 шт.

1.8 ПО «SurPro» ³⁾

SurPro

1 шт.

1.9 ПО «Compass Solution» ³⁾

Compass Solution

1 шт.

2 Руководство по эксплуатации

-

1 экз.

3 Паспорт

-

1 экз.

4 Методика поверки

-

1 экз.

• ¹⁾ Только для модификации A8

• ²⁾ Только для модификаций A2+

• ³⁾ По заказу потребителя

Наименование характеристики

Значение

Для модификаций А2+ и А8:

Режим «Статика» ¹⁾

Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<2,5+0,540^-6<D) ²⁾

±2<5,0+0,540^-6<d) ²⁾

Наименование характеристики

Значение

Для модификаций А2+ и А8:

Режим «Кинематика с постобработкой» ^{1) 3)}

Доверительные границы   абсолютной погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<5+0,540^-6<D) ²⁾ ±2<10+0,840^-6<D) ²⁾

Режим «Кинематика в реальном времени (RTK)» ^{1) 3)}

Доверительные   границы   абсолютной   погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<5+0,540^-6<D) ²⁾

±2<10+0,840^-6<D) ²⁾

Для модификаций А2+ и А8:

Режим «Кинематика в реальном времени (RTK)» с использованием инерциального (IMU) датчика ^{1) 3) 4)}

Доверительные   границы   абсолютной   погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<5+0,5П0^-6О+0Ла) ^{2) 5)} ±2<10+0,840^-6<D+0,2^) ^{2) 5)}

Для модификаций А2+ и А8:

Режим «Кинематика в реальном времени (RTK)» с использованием   инерциального (IMU)   датчика и

встроенного лазерного дальномера ^{1) 3) 4)}

Доверительные   границы   абсолютной   погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<5+0,5П0^-6О+0Ла+5,0^) ^{2) 6)} ±2<10+0,8П0^-6О+0Ла+5,0^) ^{2) 6)}

Для модификации А8:

Режим «Кинематика в реальном времени (RTK)» с использованием инерциального (IMU) датчика ^{1) 3) 4)}

Доверительные границы абсолютной погрешности (при   вероятности   0,95)   определения   координат

местоположения удаленных объектов относительно аппаратуры фотограмметрическим методом, мм:

• - в плане

• - по высоте

±38 ⁷⁾

±40 ⁷⁾

Режим «Дифференциальные кодовые измерения» ¹⁾

Доверительные   границы   абсолютной   погрешности

определения координат (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<250+140^-6<D) ²⁾

±2<500+140^-6<D) ²⁾

Режим «Автономный»

Доверительные   границы   абсолютной   погрешности

определения координат (при вероятности 0,95), мм:

• - в плане

• - по высоте

±24000

±2^1500

Наименование характеристики

Значение

• ¹⁾ Диапазон длин базисов от 0,07 до 30 км, заявленные точностные характеристики достигаются при совмещенном приеме сигналов ГНСС.

• ²⁾ D - измеряемое расстояние, мм.

• ³⁾ При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры.

• ⁴⁾ IMU - инерциальная система коррекции наклона оси аппаратуры от направления на зенит.

• ⁵⁾ а - коэффициент от 1 до 120 (для модификаций А2+, А8), соответствующий углу отклонения вертикальной оси аппаратуры от направления на зенит в градусах.

• ⁶⁾ S - коэффициент от 1 до 20 (для модификаций А2+, А8), соответствующий измеренному расстоянию от аппаратуры до точки съёмки с использованием встроенного лазерного дальномера в метрах.

• ⁷⁾ Расстояние от ровера до удаленного объекта от 1 до 10 м.

Наименование характеристики

Значение

Количество каналов

1408

Принимаемые сигналы:

- ГНСС GPS

L1C/A, L2, L5

- ГНСС ГЛОНАСС

L1OF, L2OF

- ГНСС BEIDOU

B1, B2, B3

- ГНСС GALILEO

E1, E5A, E5B

- QZSS

L1C/A, L5

Напряжение внешнего источника питания постоянного тока через USB порт типа Type-C, В

от 5 до 12

Для модификаций А 8

Напряжение внешнего источника питания постоянного тока через разъем LEMO (5-pin), В

от 9 до 24

Масса, кг, не более:

- для модификации А2+

0,2

- для модификации А8

0,8

- для модификации S60III PRO

0,5

- для контролера AlphaGEO S60 III

0,42

Габаритные размеры, мм, не более:

- для модификации А2+ (длинахширинахвысота)

41х61х120

- для модификации А8 (диаметр х высота)

129х99

- для модификации S60III PRO (длинахширинахвысота)

96х40х324

- для контролера AlphaGEO S60 III (длинахширинахвысота)

96х21х228

Рабочие условия эксплуатации: диапазон рабочих температур, °С:

- для модификаций А2+ и А8

от -45 до +75

- для модификации S60III PRO

от -30 до +65

относительная влажность при температуре 25 ^оС, %

до 95

Повышенная предельная температура, °С:

- для модификаций А2+ и А8

+85

- для модификации S60III PRO

+70

Пониженная предельная температура, °С:

- для модификаций А2+ и А8

-55

- для модификации S60III PRO

-35
