Счетчики-расходомеры применяются в составе рабочих и (или) контрольных (контрольно-резервных) измерительных линий систем измерений количества и показателей качества нефти.

Принцип действия счетчиков-расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.

Счетчики-расходомеры не имеют вращающихся частей, и результаты измерений не зависят от наличия твердых частиц или иных примесей в измеряемой среде. Отклонение температуры среды от температуры калибровки компенсируется установкой нуля, а изменение давления среды внесением соответствующей поправки.

Конструктивно счетчики-расходомеры состоят из первичного измерительного преобразователя модели CMF300 и электронного преобразователя модели 2700.

Первичные преобразователи оснащаются базовым процессором. Базовый процессор первичного преобразователя реализует алгоритмы вычисления массы и массового расхода. Электронные преобразователи обеспечивают обработку цифровых сигналов, поступающих с базового процессора первичного измерительного преобразователя, регистрацию результатов измерений параметров потока и передачу результатов измерений по различным каналам связи. Характеристики конкретной модели преобразователя и рекомендации по его применению приведены в технической документации на счетчики-расходомеры.

Пломбировка счётчиков-расходомеров осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на:

• - проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах;

• - на проволоке, охватывающей корпус базового процессора и штуцер;

• - на проволоке, крестообразно-охватывающей корпус электронного преобразователя.

К счетчикам-расходомерам данного типа относятся счетчики-расходомеры состоящие из первичного измерительного преобразователя модели CMF300 (заводские номера 21061375, 21061380) и электронного преобразователя модели 2700 (заводские номера 3902433, 3902477).

Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, наносятся на шильд-таблички первичного измерительного преобразователя модели CMF300 и электронного преобразователя модели 2700.

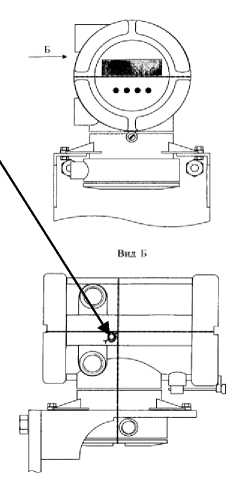

Общий вид счетчиков-расходомеров, схема пломбировки от несанкционированного доступа и места нанесения заводских номеров представлены на рисунках 1 и 2.

Места нанесения заводских номеров

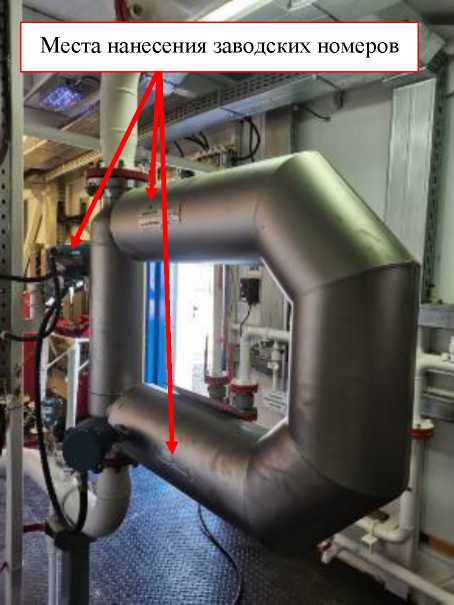

Рисунок 1 - Общий вид счетчиков-расходомеров и места нанесения заводских номеров

Т а б л и ц а 5 -

Т а б л и ц а 2 - Метрологические характеристики

Т а б л и ц а 3 - Основные технические характеристики

Т а б л и ц а 4 - Показатели надежности
