Номер по Госреестру СИ: 96381-25
96381-25 Тахографы
(Спутник)
Назначение средства измерений:
Тахографы Спутник (далее - тахографы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS одновременно; измерений количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока средства криптографической защиты информации (далее - СКЗИ) при работе по сигналам ГНСС ГЛОНАСС/GPS одновременно.
Внешний вид.
Тахографы
Рисунок № 1

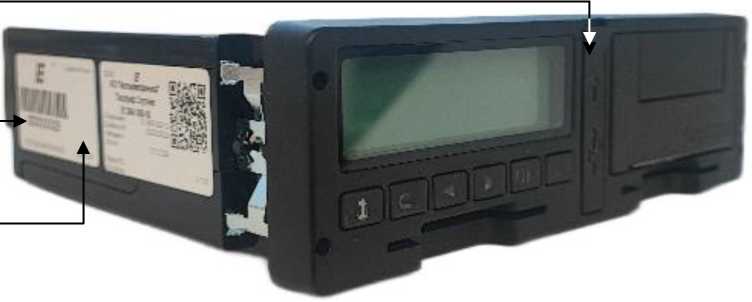

Внешний вид.
Тахографы
Рисунок № 2

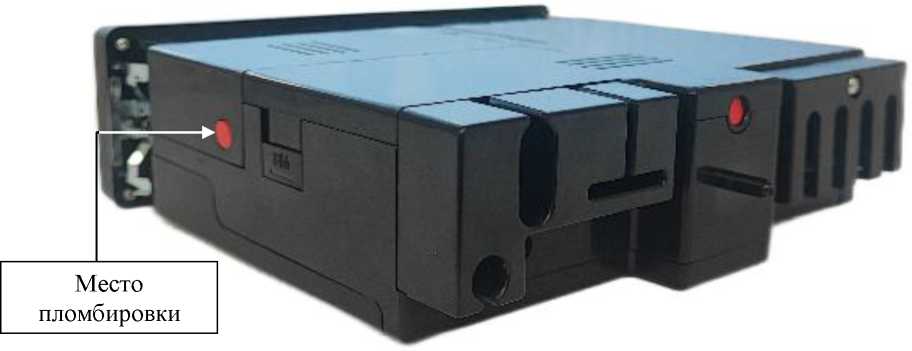

Внешний вид.
Тахографы
Рисунок № 3
Общие сведения
Дата публикации - 12.09.2025
Срок свидетельства - 10.09.2030
Номер записи - 9f2e1fc4-8599-db65-0c85-3e701f2ce55c
ID в реестре СИ - 1426796
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 7 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
21.3840000-12, 21.3840000-10,
Производитель
Изготовитель - Акционерное общество «Калужский завод электронных изделий»
Страна - РОССИЯ
Населенный пункт - 248017, Калужская обл., г. Калуга, ул. Азаровская, д. 18
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 166
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1930 от 2025.09.10 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Тахографы (Спутник)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Калужский завод электронных изделий»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96381-25 10.09.2030 |
Тахографы, Спутник Акционерное общество «Калужский завод электронных изделий» (РОССИЯ 248017, Калужская обл., г. Калуга, ул. Азаровская, д. 18) |
ОТ МП |
7 лет |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Тахографы (Спутник)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "АВТОЭЛЕКТРОНИКА" (RA.RU.314177) | 166 | 92 | 165 | 1 | 0 | 166 | 165 | 1 |
Стоимость поверки Тахографы (Спутник)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Тахографы работают под управлением специализированного программного обеспечения (ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция тахографов исключает возможность несанкционированного влияния на ПО тахографов и измерительную информацию.
аблица 3 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
|
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, и на информационную табличку корпуса тахографов. приведены в п. 1.4.4 «Работа тахографа» документа 21.3840000-1Х РЭ «Тахограф Спутник. Руководство по эксплуатации». Приказ Министерства транспорта Российской Федерации от 28 октября 2020 года № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п.п. 1 п. 47, п.п. 3 п.47, п.п. 7 п.47, п.п. 9 п.47, п.п. 11 п.47, п.п. 12 п.47, п.п. 13 п.47); Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»; ТУ 26.51.64-248-00228430-2023. Тахограф Спутник. Технические условия. Правообладатель Акционерное общество «Калужский завод электронных изделий» (АО «Автоэлектроника») ИНН 4028000135 Адрес юридического лица: 248017, Калужская обл., г. Калуга, ул. Азаровская, д. 18 Телефон (факс): +7 (4842) 40-36-00, 40-35-46 Web-сайт: https://ae.ru/ E-mail: ae@ae.ru
К настоящему типу средств измерений относятся тахографы следующих модификаций: Спутник (исполнения: 21.3840000-10, 21.3840000-11, 21.3840000-12, 21.3840000-13) и Спутник онлайн (исполнения: 21.3840000-14, 21.3840000-15), которые отличаются друг от друга наличием или отсутствием модулей беспроводной передачи данных (Bluetooth, GPRS), сертификата дорожной перевозки опасных грузов и возможностью или отсутсвием возможности работы с автоматизированной информационной системой «Тахографический контроль». Принцип действия тахографов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1 блоком СКЗИ, а также подсчете электрических импульсов от датчика движения, количество которых пропорционально пройденному автотранспортным средством пути. Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесных транспортных средствах осуществляется в соответствии с руководством по эксплуатации. Конструктивно тахографы состоят из моноблока с блоком СКЗИ и навигационной антенны (не входит в комплект поставки). На лицевой панели тахографов расположены дисплей, органы управления, крышка термопринтера и слоты для установки электронных карт. Для приема сигналов ГНСС ГЛОНАСС/GPS используется навигационная антенна, обладающая следующими характеристиками: разъем FAKRA (тип С), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 25 дБ. Результаты измерений блока СКЗИ в неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке. Электрические импульсы от датчиков движения поступают в электронный блок тахографов, где обрабатываются микропроцессором по заданным алгоритмам. Результаты обработки сохраняются в энергонезависимой памяти тахографа, выгружаются на внешние носители, подписанные электронной подписью, отображаются в графическом виде и на чеке. Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими следующие параметры выходного сигнала: - количество импульсов на один километр пройденного пути: от 2400 до 64255; - амплитуда логической единицы не менее 3,8 В (максимальное значение указано в паспорте тахографа); - минимальная длительность импульса не менее 200 мкс; - амплитуда логического нуля не более 1 В (минимальное значение указано в паспорте тахографа); - время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс. Метрологические характеристики тахографов обеспечиваются только при работе с блоками СКЗИ, соответствующими приказу Минтранса РФ от 20.10.2020 № 440, утвержденного типа, имеющими сведения в Федеральном информационном фонде по обеспечению единства измерений о положительных результатах поверки с не истекшим сроком действия и обладающими метрологическими и техническими характеристиками, приведенными в таблице 1. аблица 1 - Метрологические и технические характеристики блоков СКЗИ Наименование характеристики Значение Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м ±3 Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м ±15 Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне скоростей от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч ±2 Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с ±2 Рабочие условия эксплуатации не хуже рабочих условий эксплуатации тахографа * - плановая составляющая После окончания срока действия ключей блока СКЗИ он выдает информацию тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных. Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий сведения в Федеральном информационном фонде по обеспечению единства измерений о положительных результатах поверки с не истекшим сроком действия. Тахографы обеспечивают дискретности выдачи измеренных данных, приведенные в таблице 2. аблица 2 - Дискретности выдачи тахографами измеренных данных Наименование источника информации Дискретность выдачи Файл блока СКЗИ координаты (широта и долгота): 0,00000001 о координаты (высота): 1 м скорость: 1 км/ч время: 1 с Файл тахографа для выгрузки на внешние носители данных пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 с Чек контрольный пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 мин координаты (широта и долгота): 0, 00000001о Дисплей координаты (широта и долгота): 0,00001 о скорость: 1 км/ч время блока СКЗИ: 1 с время тахографа: 1 мин пройденный путь: 0,1 км Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную табличку корпуса тахографов типографским способом в месте, указанном на рисунке 1. Знак поверки на корпус тахографов не наносится. Общий вид тахографов представлен на рисунке 1 и 2. Обозначение мест нанесения знака утверждения типа, заводского номера, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2. Рисунок 1 - Общий вид тахографов Спутник (лицевая сторона) Рисунок 2 - Общий вид тахографов Спутник (тыльная сторона) аблица 6 - Наименование Обозначение Количество Тахограф Спутник 21.3840000-1X* 1 шт. Внешний модуль (Bluetooth/БМТСС) 21.3840410-10 / 21.3840420-10 1 шт. Комплект монтажных частей 21.3840200-10 1 комплект Руководство по эксплуатации 21.3840000-1Х РЭ л ** 1 шт. Паспорт 21.3840000-1Х ПС 1 шт. * - где X от 0 до 5 ** - по отдельному заказу (доступно на сайте изготовителя) Наименование характеристики Значение Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м ±3 Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м ±15 Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне скоростей от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч ±2 Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с ±2 Рабочие условия эксплуатации не хуже рабочих условий эксплуатации тахографа * - плановая составляющая После окончания срока действия ключей блока СКЗИ он выдает информацию тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных. Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий сведения в Федеральном информационном фонде по обеспечению единства измерений о положительных результатах поверки с не истекшим сроком действия. Тахографы обеспечивают дискретности выдачи измеренных данных, приведенные в таблице 2. аблица 2 - Дискретности выдачи тахографами измеренных данных Наименование источника информации Дискретность выдачи Файл блока СКЗИ координаты (широта и долгота): 0,00000001 о координаты (высота): 1 м скорость: 1 км/ч время: 1 с Файл тахографа для выгрузки на внешние носители данных пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 с Чек контрольный пройденный путь: 1 км скорость: 1 км/ч интервал времени: 1 мин время: 1 мин координаты (широта и долгота): 0, 00000001о Дисплей координаты (широта и долгота): 0,00001 о скорость: 1 км/ч время блока СКЗИ: 1 с время тахографа: 1 мин пройденный путь: 0,1 км Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную табличку корпуса тахографов типографским способом в месте, указанном на рисунке 1. Знак поверки на корпус тахографов не наносится. Общий вид тахографов представлен на рисунке 1 и 2. Обозначение мест нанесения знака утверждения типа, заводского номера, а также схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2. Рисунок 1 - Общий вид тахографов Спутник (лицевая сторона) Рисунок 2 - Общий вид тахографов Спутник (тыльная сторона) Тахографы работают под управлением специализированного программного обеспечения (ПО). Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция тахографов исключает возможность несанкционированного влияния на ПО тахографов и измерительную информацию. аблица 3 - Идентификационные данные ПО Идентификационные данные (признаки) Значение Идентификационное наименование ПО - Номер версии (идентификационный номер ПО) не ниже 1.01
Таблица 4 - Метрологические характеристики Наименование характеристики Значение Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени в диапазоне от 60 до 86400 с, с ±4 Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, км/ч ±2 Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения, км/ч ±2 Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м ±3 Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3, м ±15 Продолжение таблицы 4 Наименование характеристики Значение Доверительные границы относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути в диапазоне от 1 до 9 999 999,9 км, % ±1 Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с ±2 Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS, с ±2 * - плановая составляющая аблица 5 - Основные технические характеристики Наименование характеристики Значение Габаритные размеры, мм, не более: - длина 191 - ширина 186 - высота 58 Масса, кг, не более 0,79 Условия эксплуатации: - температура окружающего воздуха, °С от -40 до +70 - относительная влажность при температуре +20 °C, %, не более 80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
