Номер по Госреестру СИ: 96385-25
96385-25 Анализаторы магнитные
(МА-412)
Назначение средства измерений:
Анализаторы магнитные МА-412 (далее - коэрцитиметр) предназначены для измерений коэрцитивной силы на локальных участках изделий из ферромагнитных материалов.

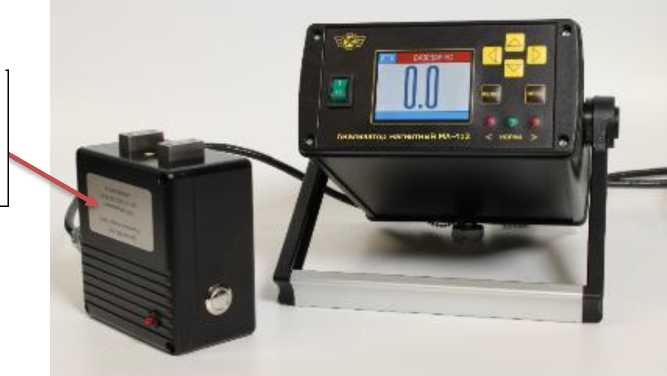

Внешний вид.
Анализаторы магнитные
Рисунок № 1

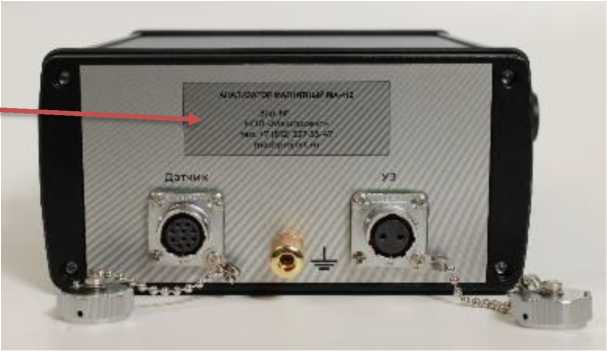

Внешний вид.
Анализаторы магнитные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) коэрцитиметра предназначено для управления режимами работы, выбора основных настроек, и отображения результатов на дисплее.
ПО коэрцитиметра - встроенное, загружается при изготовлении. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
skrPR 1.0 |
|
Номер версии (идентификационный номер ПО) |
1.Х* |
|
Цифровой идентификатор ПО |
- |
|
* Х - не относится к метрологически значимой части ПО и принимает значения от 1 до 9 | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.5 «Проведение измерений» документа «Анализатор магнитный МА-412. Руководство по эксплуатации. МА-412 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;
ТУ 4276-017-96819331-2010 «Анализаторы магнитные МА-412. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект»
(ООО «НПП «Машпроект»)
Юридический адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, литера К, офис 1
ИНН 7842345739
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект»
(ООО «НПП «Машпроект»)
Юридический адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, литера К, офис 1
ИНН 7842345739
Принцип действия коэрцитиметра основан на намагничивании локального участка контролируемого изделия с последующим его размагничиванием с помощью накладного датчика до тех пор, пока преобразователь Холла в его цепи не зарегистрирует нулевой магнитный поток. Измеренное значение размагничивающего тока пересчитывается в значение коэрцитивной силы, которое выводится на цифровой дисплей.
Конструктивно коэрцитиметр представляет собой переносной прибор, состоящий из электронного блока и датчика, соединенных гибким кабелем. Коэрцитиметр окрашен в цвет, определяемый изготовителем. Кнопки управления и дисплей обеспечивают управление коэрцитиметром и считывание данных. Электронный блок коэрцитиметра выполнен в ударопрочном металлическом корпусе прямоугольной формы. Датчик представляет собой приставной электромагнит с П-образным ярмом (магнитопроводом), выполненным из электротехнической стали. На датчике расположена кнопка запуска измерения.
Нанесение знака поверки на коэрцитиметры не предусмотрено. Заводской номер коэрцитиметра в виде арабских цифр наносится методом лазерной гравировки и указан на маркировочной табличке, закрепленной на корпусе электронного блока. Серийный номер датчика в виде арабских цифр наносится методом лазерной гравировки и указан на маркировочной табличке, закрепленной на боковой поверхности датчика.
Общий вид коэрцитиметров с указанием места нанесения заводского номера электронного блока и серийного номера датчика представлен на рисунке 1.
Пломбирование коэрцитиметров не предусмотрено.
Место
нанесения серийного номера датчика
а
нанесения заводского номера электронного блока
б
Рисунок 1 - Общий вид коэрцитиметров а - вид спереди, б - вид сзади
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Коэрцитиметр в составе: |
МА-412 |
1 шт. |
|
- электронный блок |
- |
1 шт. |
|
- датчик |
- |
1 шт. |
|
Соединительный кабель |
- |
1 шт. |
|
Сетевое зарядное устройство с кабелем |
- |
1 шт. |
|
Анализатор магнитный МА-412. Руководство по эксплуатации |
МА-412 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений коэрцитивной силы, А/м |
от 200 до 5000 |
|
Пределы допускаемой относительной погрешности измерений коэрцитивной силы, % |
± 5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания через сетевой блок питания: - напряжение сети переменного тока, В |
220±22 |
|
- частота сети переменного тока, Гц |
50±1 |
|
Напряжение внутреннего источника питания, В |
14,4 |
|
Габаритные размеры электронного блока, мм, не более: - длина |
260 |
|
- ширина |
220 |
|
- высота |
90 |
|
Габаритные размеры датчика, мм, не более: - длина |
110 |
|
- ширина |
110 |
|
- высота |
65 |
|
Масса электронного блока, кг, не более |
3 |
|
Масса датчика, кг, не более |
2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
