Номер по Госреестру СИ: 96389-25
96389-25 Анализаторы спектрофотометрические автоматические
(САФ)
Назначение средства измерений:
Анализаторы спектрофотометрические автоматические САФ (далее - анализаторы) предназначены для измерений в атмосферном воздухе массовых концентраций формальдегида.
Внешний вид.
Анализаторы спектрофотометрические автоматические
Рисунок № 1
Внешний вид.
Анализаторы спектрофотометрические автоматические
Рисунок № 2
Общие сведения
Дата публикации - 12.09.2025
Срок свидетельства - 10.09.2030
Номер записи - 41eb0603-2a89-fb07-f118-4989ec1af46d
ID в реестре СИ - 1426788
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
САФ,
Производитель
Изготовитель - Открытое акционерное общество «Лига»
Страна - РОССИЯ
Населенный пункт - 410056, г. Саратов, пер. Мирный, зд. 4
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1930 от 2025.09.10 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Анализаторы спектрофотометрические автоматические (САФ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество «Лига»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96389-25 10.09.2030 |
Анализаторы спектрофотометрические автоматические, САФ Открытое акционерное общество «Лига» (РОССИЯ 410056, г. Саратов, пер. Мирный, зд. 4) |
ОТ МП |
1 год |
|
96953-25 26.11.2030 |
Анализаторы хроматографические автоматические, АСА-2ЕН Открытое акционерное общество «Лига» (РОССИЯ 410056, г. Саратов, пер. Мирный, зд. 4) |
ОТ МП |
1 год |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Анализаторы спектрофотометрические автоматические (САФ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы спектрофотометрические автоматические (САФ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение. Программное обеспечение осуществляет следующие функции:
-
- автоматический контроль параметров работы анализатора;
-
- выполнение измерений непрерывно (циклически), разово и по расписанию;
-
- отображение результатов измерений, хранение и передача во внешние системы.
Программное обеспечение идентифицируется через меню пользователя путем вывода на экран окна программы с номером версии и цифровым идентификатором.
Уровень защиты встроенного программного обеспечения анализаторов «средний» в соответствии с Р 50.2.077-2014.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО (свидетельство о государственной регистрации) |
«Лига-Автохром» (Свидетельство № 2015613006 от 12.01.2015) |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.8.1.2795 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
e27eb74d18f4614c2eee19ff26a8aea1 |
|
Примечание - Значение контрольной суммы исполняемого кода относится только к файлам ПО указанной версии | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на задней панели прибора, способом термотрансферной печати и на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации УФКВ 619.0115 РЭ, раздел 2.5 «Работа с анализатором».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта № 2315 от 31.12.2020 г. Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах;
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха Общие технические условия;
Приказ Минприроды России № 524 от 30.07.2020 г. Об утверждении требований к проведению наблюдений за состоянием окружающей среды, ее загрязнением;
ТУ 26.51.53-115-12259462-2024 Анализаторы спектрофотометрические автоматические САФ. Технические условия.
Правообладатель
Открытое акционерное общество «Лига»
(ОАО «Лига»)
ИНН 6454007505
Юридический адрес: 410056, г. Саратов, пер. Мирный, зд. 4
Тел./факс: +7 (8452) 74-69-70, 800-333-69-70
E-mail: info@ligaoao.ru
Web-сайт: www.ligaoao.ru
Изготовитель
Открытое акционерное общество «Лига»
(ОАО «Лига»)
ИНН 6454007505
Адрес: 410056, г. Саратов, пер. Мирный, зд. 4
Тел./факс: +7 (8452) 74-69-70, 800-333-69-70
E-mail: info@ligaoao.ru
Web-сайт: www.ligaoao.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладнойметрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 665-30-87, (495) 792-07-17
E-mail: info@rostest.ru,
Web-сайт: http://www.rostest.ru/
Правообладатель
Открытое акционерное общество «Лига»
(ОАО «Лига»)
ИНН 6454007505
Юридический адрес: 410056, г. Саратов, пер. Мирный, зд. 4
Тел./факс: +7 (8452) 74-69-70, 800-333-69-70
E-mail: info@ligaoao.ru
Web-сайт: www.ligaoao.ru
Принцип действия анализаторов основан на предварительном отборе и концентрировании пробы, взаимодействии с реактантом и последующем спектрофотометрическом детектировании полученного соединения.
Анализаторы конструктивно представляют собой одноблочные стационарные приборы. В корпусе анализаторов расположены: поглотитель, регулятор расхода газа (электронный и/или механический), побудители (насосы) для отбора проб воздуха и прокачки жидкостей, система клапанов-переключателей, электрические платы и спектрофотометрический детектор.
Общий вид анализаторов приведен на рисунке 1.
Нанесение знака поверки на анализаторы не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится способом термотрансферной печати на маркировочную табличку. Общий вид задней панели анализаторов с указанием места нанесения маркировочной таблички приведен на рисунке 2. Пример маркировочной таблички приведен на рисунке 3.
Пломбирование анализаторов от несанкционированного доступа не предусмотрено.

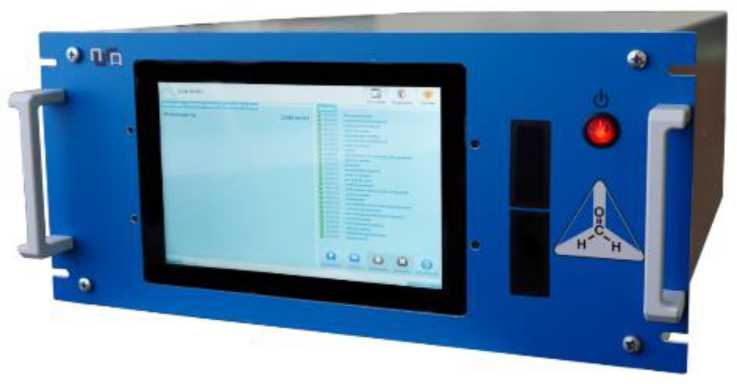

Рисунок 1 - Общий вид анализаторов спектрофотометрических автоматических САФ
Маркировочная табличка

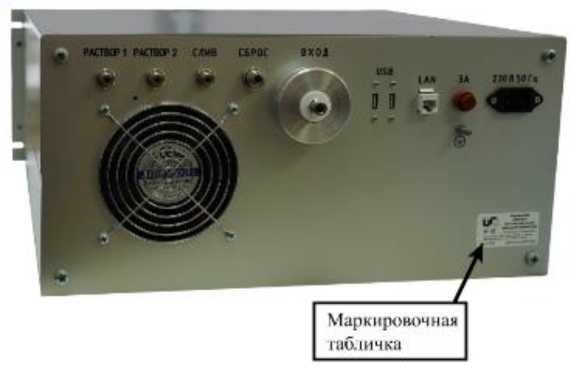

Рисунок 2 - Общий вид задней панели анализаторов спектрофотометрических автоматических САФ с указанием места нанесения маркировочной таблички
Место нанесения
-- Анализатор
g g-jl j' слектро-
liJ —. фотометрический
I Irnr автоматический САФ
П S’ |tnl TVltSl.S3-11S-t2»»M2‘2№
Ит-гп-оедтего ОАО Гмга* 41С0Ьв. • Саратея -tay.n... 4 |ар .;МЬ7| Mt» <*Г>
Зав № 002 | Дата выпуска 03 2025
знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Маркировочная табличка
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон и поддиапазоны измерений массовой концентрации определяемого компонента, мг/м3 |
Пределы допускаемой погрешности | ||
|
приведенной*, Y, % |
относительной, 6, % | |||
|
Формальдегид |
от 0 до 0,5 |
от 0 до 0,039 включ. |
±25 |
— |
|
св. 0,039 до 0,5 |
— |
±20 | ||
|
* Погрешность приведена к верхнему значению поддиапазона измерений | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры сети электрического питания: | |
|
- напряжение переменного тока, В |
от 196 до 253 |
|
- частота переменного тока, Гц |
от 47,5 до 52,5 |
|
Потребляемая электрическая мощность, В^А, не более |
200 |
|
Электрическое сопротивление изоляции, МОм, не менее |
100 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
223 |
|
- ширина |
483 |
|
- длина |
690 |
|
Масса, кг, не более |
20 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность окружающего воздуха (при 30 °С и более | |
|
низких температурах, без конденсации влаги), %, не более |
75 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
6 |
|
Средняя наработка до отказа, ч |
10000 |
