Номер по Госреестру СИ: 96391-25
96391-25 Ключи моментные предельные
(CTWBD)
Назначение средства измерений:
Ключи моментные предельные CTWBD (далее - ключи) предназначены для воспроизведения крутящего момента силы при затяжке соединения с правой резьбой.

Внешний вид.
Ключи моментные предельные
Рисунок № 1

Внешний вид.
Ключи моментные предельные
Рисунок № 2

Внешний вид.
Ключи моментные предельные
Рисунок № 3
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 «Инструкция по эксплуатации» документов:
- «Паспорт. Ключи моментные предельные CTWBD».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152
«Стандарт предприятия. Ключи моментные предельные CTWBD»
Правообладатель
ASA Auto HK Limited, Тайвань
Адрес: 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan.
Тел.: + 86 19817836812
E-mail: asaautohk@gmail.com
Изготовитель
ASA Auto HK Limited, Тайвань
Адрес: 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan. Тел.: + 86 19817836812
E-mail: asaautohk@gmail.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
ASA Auto HK Limited, Тайвань
Адрес: 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan.
Тел.: + 86 19817836812
E-mail: asaautohk@gmail.com
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы, при достижении заранее установленного значения крутящего момента силы, срабатывает предельный механизм и ключ переламывается в шарнирном соединении.
Конструктивно ключи состоят из корпуса, рукоятки и предустановленной при производстве несменной насадки. Внутри корпуса расположен кулачковый механизм, поджатый регулировочной пружиной, при достижении заданного усилия на рукоятке механизм обеспечивает надлом шарнирного соединения, в процессе чего происходит снятие нагрузки с выходного квадрата ключа.
К указанному типу относятся ключи моментные предельные CTWBD модификаций CTWBD-4-600, CTWBD-4-800, CTWBD-4-1000, CTWBD-5-600, CTWBD-5-800, CTWBD-5-1000.
Ключи выпускаются в 6 модификациях, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой и размером присоединительного элемента.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в числовом формате наносится методом гравировки на нижней части корпуса ключа.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей с местом нанесения заводского номера представлен на рисунках 1-3.

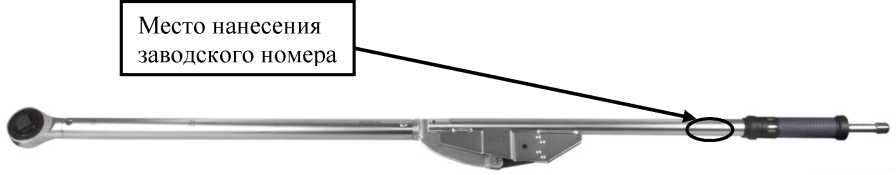

Рисунок 1 - Общий вид ключей моментных предельных CTWBD в сборе модификаций CTWBD-4-1000, CTWBD-5-1000 с местом нанесения заводского номера
Место нанесения заводского номера

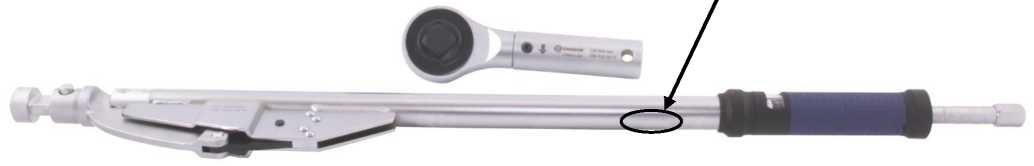

Рисунок 2 - Общий вид ключей моментных предельных CTWBD модификаций CTWBD-4-600, CTWBD-4-800, CTWBD-5-600, CTWBD-5-800, с местом нанесения заводского номера

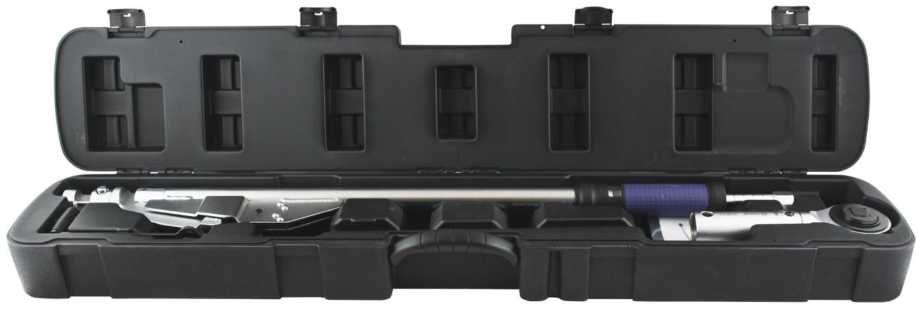

Рисунок 3 - Общий вид ключей моментных предельных CTWBD модификаций CTWBD-4-600, CTWBD-4-800, CTWBD-5-600, CTWBD-5-800 в футляре
Программное обеспечение отсутствует.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный |
CTWBD |
1 шт. |
|
Кейс пластиковый |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Гарантийный талон |
- |
1 экз. |
|
Методика поверки |
- |
По заказу |
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, IH1 |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
CTWBD-4-600 |
от 120 до 600 |
10 |
±4 |
|
CTWBD-4-800 |
от 200 до 800 |
10 | |
|
CTWBD-4-1000 |
от 300 до 1000 |
20 | |
|
CTWBD-5-600 |
от 120 до 600 |
10 | |
|
CTWBD-5-800 |
от 200 до 800 |
10 | |
|
CTWBD-5-1000 |
от 300 до 1000 |
20 |
Таблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата / прямоугольника, мм (дюйм) |
Масса, кг, не более |
Габаритные размеры (Длина), мм, не более |
|
CTWBD-4-600 |
19,05 (3/4) |
6,600 |
1060 |
|
CTWBD-4-800 |
19,05 (3/4) |
7,900 |
1320 |
|
CTWBD-4-1000 |
19,05 (3/4) |
8,060 |
1550 |
|
CTWBD-5-600 |
25,4 (1) |
6,600 |
1060 |
|
CTWBD-5-800 |
25,4 (1) |
7,900 |
1320 |
|
CTWBD-5-1000 |
25,4 (1) |
8,060 |
1550 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
1 |
|
Средняя наработка на отказ, цикл |
5000 |
