Номер по Госреестру СИ: 96331-25
96331-25 Измерители крутящего момента силы
(CARBON)
Назначение средства измерений:
Измерители крутящего момента силы CARBON (далее - измерители) предназначены для контроля рабочих значений крутящего момента силы при работе с динамометрическим инструментом.
Внешний вид.
Измерители крутящего момента силы
Рисунок № 1
Внешний вид.
Измерители крутящего момента силы
Рисунок № 2
Внешний вид.
Измерители крутящего момента силы
Рисунок № 3
Внешний вид.
Измерители крутящего момента силы
Рисунок № 4
Внешний вид.
Измерители крутящего момента силы
Рисунок № 5
Общие сведения
Дата публикации - 05.09.2025
Срок свидетельства - 04.09.2030
Номер записи - f17e9f6c-4802-b062-78c9-3f5c7bbd0a44
ID в реестре СИ - 1426555
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
CARBON CTTC-2000,
Производитель
Изготовитель - ASA Auto HK Limited
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт - 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1895 от 2025.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Измерители крутящего момента силы (CARBON)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ASA Auto HK Limited
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95799-25 03.07.2030 |
Ключи моментные предельные, CTW ASA Auto HK Limited (ТАЙВАНЬ (КИТАЙ) 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan) |
ОТ МП |
1 год |
|
96331-25 04.09.2030 |
Измерители крутящего момента силы, CARBON ASA Auto HK Limited (ТАЙВАНЬ (КИТАЙ) 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan) |
ОТ МП |
1 год |
|
96391-25 09.09.2030 |
Ключи моментные предельные, CTWBD ASA Auto HK Limited (ТАЙВАНЬ (КИТАЙ) 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Измерители крутящего момента силы (CARBON)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 5 | 2 | 5 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители крутящего момента силы (CARBON)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в:
-
- разделе 4 «Рекомендации по эксплуатации» «Измерители крутящего момента силы CARBON. CTTC-150 Измеритель крутящего момента силы CARBON, 7,5-150 Нм. CTTC-2000 Измеритель крутящего момента силы CARBON, 100-2000 Нм. Паспорт»;
-
- разделе 4 «Рекомендации по эксплуатации» «Измерители крутящего момента силы CARBON. CTTC-15 Измеритель крутящего момента силы CARBON 1-15 Нм. CTTC-30 Измеритель крутящего момента силы CARBON 1,5-30 Нм. Паспорт»;
-
- разделе 4 «Рекомендации по эксплуатации» «Измерители крутящего момента силы CARBON. CTTC-500 Измеритель крутящего момента силы CARBON 25-500 Нм. CTTC-1000 Измеритель крутящего момента силы CARBON 50-1000 Нм. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений крутящего момента силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152
«Стандарт предприятия. Измерители крутящего момента силы CARBON»
ПравообладательASA Auto HK Limited, Тайвань
Адрес: 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan
Тел.: + 86 19817836812
E-mail: asaautohk@gmail.com
Изготовитель
ASA Auto HK Limited, Тайвань
Адрес: 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan
Тел.: + 86 19817836812
E-mail: asaautohk@gmail.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, помещ. 10, этаж 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
ASA Auto HK Limited, ТайваньАдрес: 11, Yongxing Road, Nantou City, Nantou County, 54067, Taiwan
Тел.: + 86 19817836812
E-mail: asaautohk@gmail.com
Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка с выводом значений на устройство индикации.
Конструктивно измерители CARBON изготовлены из стали высокой прочности и выполнены в корпусе прямоугольной формы. На верхней плоскости корпуса измерителей расположен дисплей, на задней плоскости расположены кнопки включения, обнуления показаний и разъем для подключения кабеля питания, а на торцевой или верхней плоскости, в зависимости от модификации - присоединительный шестигранник.
К средствам измерений данного типа относятся измерители крутящего момента силы CARBON модификаций: CARBON CTTC-15, CARBON CTTC-30, CARBON CTTC-150, CARBON CTTC-500, CARBON CTTC-1000, CARBON CTTC-2000. Модификации отличаются между собой диапазоном измерений крутящего момента силы, местом расположения и размером присоединительного шестигранника.
Пломбирование крепёжных винтов корпуса измерителей производится на нижней и торцевой поверхностях измерителей.
Заводской номер измерителей в цифровом формате указывается методом печати на маркировочной наклейке, расположенной на нижней поверхности измерителя.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителей крутящего момента силы CARBON модификаций CARBON CTTC-15, CARBON CTTC-30 представлен на рисунке 1.
Общий вид измерителей крутящего момента силы CARBON модификаций CARBON CTTC-150, CARBON CTTC-500, CARBON CTTC-1000, CARBON CTTC-2000 представлен на рисунке 2.
Общий вид задней части измерителей крутящего момента силы CARBON представлен на рисунке 3.
Места пломбирования измерителей крутящего момента силы CARBON представлены на рисунках 4-5.
Общий вид измерителя крутящего момента силы CARBON в футляре представлен на рисунке 6.

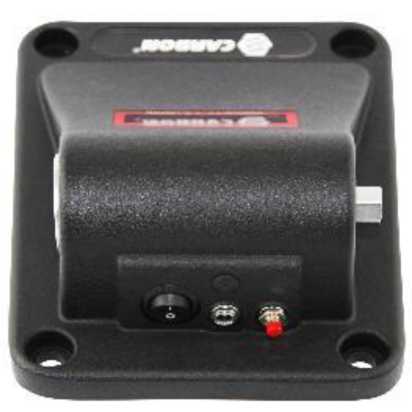

Рисунок 2 - Общий вид измерителей крутящего момента силы CARBON модификаций CARBON CTTC-150,
CARBON CTTC-500, CARBON CTTC-1000, CARBON CTTC-2000

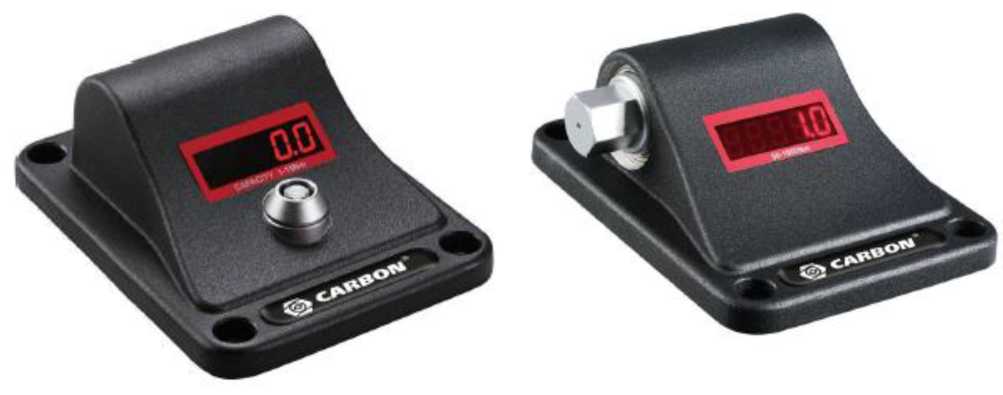

Рисунок 1 - Общий вид измерителей крутящего момента силы CARBON модификаций CARBON CTTC-15, CARBON CTTC-30
Место указания заводского номера
Рисунок 3 - Общий вид задней части измерителей крутящего момента силы CARBON
Место пломбирования измерителя на нижней части корпуса
Рисунок 4 - Место пломбирования измерителей крутящего момента силы CARBON

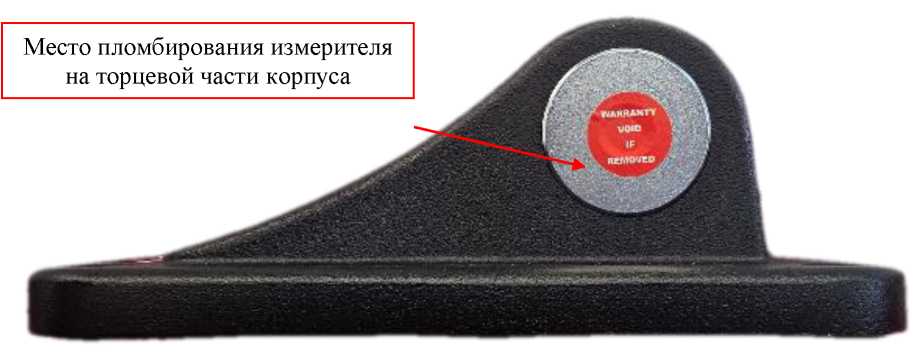

Рисунок 5 - Место пломбирования измерителей крутящего момента силы CARBON

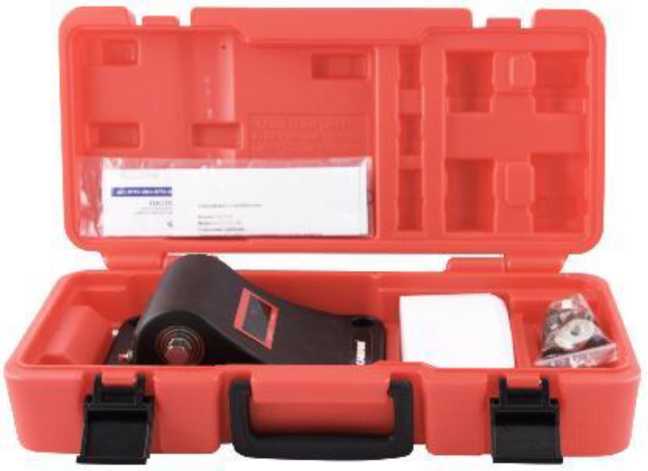

Рисунок 6 - Общий вид измерителя крутящего момента силы CARBON в футляре
Программное обеспечение отсутствует.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель крутящего момента силы |
CARBON |
1 шт. |
|
Адаптер для подключения в сеть |
- |
1 шт. |
|
Винт М10 x 45 мм, шайба, гайка |
- |
по 4 шт. |
|
Головки торцевые |
- |
1 комплект |
|
Паспорт |
- |
1 экз. |
|
Сертификат о калибровке завода-изготовителя |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Модификация |
Дискретность |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
CARBON CTTC-15 |
0,01 |
от 1 до 15 |
±1 |
|
CARBON CTTC-30 |
0,01 |
от 1,5 до 30 | |
|
CARBON CTTC-150 |
0,1 |
от 7,5 до 150 | |
|
CARBON CTTC-500 |
0,1 |
от 25 до 500 | |
|
CARBON CTTC-1000 |
0,1 |
от 50 до 1000 | |
|
CARBON CTTC-2000 |
0,1 |
от 100 до 2000 |
Таблица 2 - Основные технические характеристики
|
Модификация |
Размеры присоединительного шестигранника, мм |
Габаритные размеры (ДлинахШиринах Высота), мм, не более |
Масса, кг, не более |
Условия эксплуатации: температура окружающего воздуха, °С |
|
CARBON CTTC-15 |
11 |
205x155x76 |
2,94 |
от +15 до +35 |
|
CARBON CTTC-30 | ||||
|
CARBON CTTC-150 |
14 |
3,44 | ||
|
CARBON CTTC-500 |
27 |
4,06 | ||
|
CARBON CTTC-1000 | ||||
|
CARBON CTTC-2000 |
32 |
4,56 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30000 |
