Номер по Госреестру СИ: 96079-25
96079-25 Тахеометры электронные
(AlphaGEO)
Назначение средства измерений:
Тахеометры электронные AlphaGEO (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов.
Внешний вид.
Тахеометры электронные
Рисунок № 1
Внешний вид.
Тахеометры электронные
Рисунок № 2
Внешний вид.
Тахеометры электронные
Рисунок № 3
Общие сведения
Дата публикации - 15.08.2025
Срок свидетельства - 08.08.2030
Номер записи - bf76954b-ef3e-49b0-ec47-fd96c3b6c501
ID в реестре СИ - 1426780
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AlphaGEO Х, AlphaGEO Y, AlphaGEO X, AlphaGEO Alpha Y, AlphaGEO Alpha X,
Производитель
Изготовитель - GUANGZHOU ALPHA GEO-INFO CO., LTD
Страна - КИТАЙ
Населенный пункт - Room 603, Building No.1, Gaopu Road No.68, Tianhe District, Guangzhou, Guangdong, 510630
Уведомление о начале осуществления предпринимательской деятельности -
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 49
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 39
Кол-во владельцев - 27
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1622 от 2025.08.08 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Тахеометры электронные (AlphaGEO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений GUANGZHOU ALPHA GEO-INFO CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96079-25 08.08.2030 |
Тахеометры электронные, AlphaGEO GUANGZHOU ALPHA GEO-INFO CO., LTD (КИТАЙ Room 603, Building No.1, Gaopu Road No.68, Tianhe District, Guangzhou, Guangdong, 510630) |
ОТ МП |
1 год |
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Кто поверяет Тахеометры электронные (AlphaGEO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 41 | 4 | 41 | 0 | 0 | 29 | 29 | 0 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 8 | 2 | 7 | 1 | 0 | 8 | 7 | 1 |
Стоимость поверки Тахеометры электронные (AlphaGEO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Тахеометры имеют метрологически значимое встроенное программное обеспечение (ПО), устанавливаемое на тахеометр.
С помощью указанного ПО осуществляется взаимодействие узлов тахеометра, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
В комплектность тахеометров включено ПО SurPro, устанавливаемое на смартфон под управлением операционной системы Android (модификация Alpha X) или тахеометр (модификация Alpha Y) и предназначенное для обработки и хранения результатов измерений. ПО SurPro не содержит метрологически значимой части.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Модификация |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Алгоритм вычисления цифрового идентификатора |
|
Значение |
Alpha X |
ALPHA X |
1.1.8 L |
- |
|
SurPro |
не ниже 6.0 |
- | ||
|
Alpha Y |
ALPHA Y |
1.0.0.19 |
- | |
|
SurPro |
не ниже 6.0 |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в:-
- п. 9 «Съемка» документа «Тахеометры электронные AlphaGEO Alpha Y. Руководство по эксплуатации»;
-
- п. 6 «Измерение углов», п. 7 «Измерение расстояний» документа «Тахеометры электронные AlphaGEO Alpha Х. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатновременных средств измерений;
Стандарт предприятия «Тахеометры электронные AlphaGEO».
ПравообладательGUANGZHOU ALPHA GEO-INFO CO., LTD., Китай
Адрес: Room 603, Building No.1, Gaopu Road No.68, Tianhe District, Guangzhou 510630, Guangdong, China
Телефон +8618565149475
E-mail: alphageoinfo@gmail.com
Изготовитель
GUANGZHOU ALPHA GEO-INFO CO., LTD., Китай
Адрес: Room 603, Building No.1, Gaopu Road No.68, Tianhe District, Guangzhou 510630, Guangdong, China
Телефон +8618565149475
E-mail: alphageoinfo@gmail.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации(ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Правообладатель
GUANGZHOU ALPHA GEO-INFO CO., LTD., КитайАдрес: Room 603, Building No.1, Gaopu Road No.68, Tianhe District, Guangzhou 510630, Guangdong, China
Телефон +8618565149475
E-mail: alphageoinfo@gmail.com
Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерений углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» и «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.
Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся жидкокристаллические дисплеи, клавиши включения и выключения тахеометра, управления измерением, изменения настроек. Сбоку под защитной крышкой расположен USB-порт внешнего накопителя информации и разъем для SD-карты памяти. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.
Тахеометры оснащены интерфейсным портом RS232 для связи с внешними устройствами и подключения к внешнему источнику питания, а также модулем беспроводного обмена данными Bluetooth.
Результаты измерений записываются во внутреннюю память тахеометра, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.
К настоящему типу средств измерений относятся тахеометры электронные AlphaGEO Alpha X и AlphaGEO Alpha Y, которые отличаются внешним видом и интерфейсом пользователя.
Пломбирование крепежных винтов корпуса тахеометра не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Общий вид тахеометров представлен на рисунке 1.
Заводской номер в буквенно-цифровом формате наносится методом печати на лицевой стороне тахеометра. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

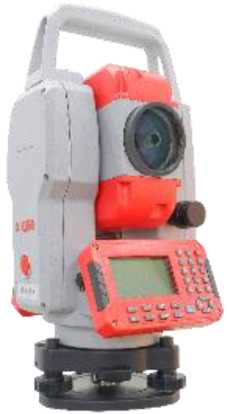

а) модификация Alpha X

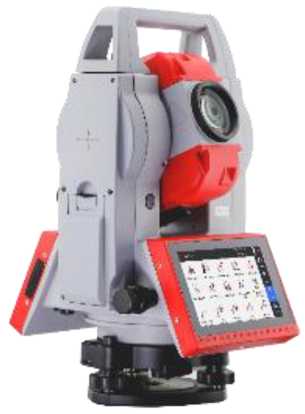

б) модификация Alpha Y
Рисунок 1 - Общий вид тахеометров электронных AlphaGEO
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный |
AlphaGEO |
1 шт. |
|
Трегер |
- |
1 шт. |
|
Крышка на объектив |
- |
1 шт. |
|
Аккумулятор |
- |
2 шт. |
|
Чехол от дождя |
- |
1 шт. |
|
Набор инструментов для юстировки |
- |
1 к-т |
|
SD-карта |
- |
1 шт. |
|
Кабель |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Комплект пленочных отражателей |
- |
1 к-т |
|
Транспортировочный кейс |
- |
1 шт. |
|
Плечевой ремень |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений:
|
от 0 до 360 от -50 до 90 от 1,5 до 5000,0 от 1,5 до 1200,02) от 1,5 до 1000,03) |
|
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда |
±4 |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда |
2 |
|
Границы допускаемой абсолютной погрешности измерений длин (при доверительной вероятности 0,95), мм:
|
±2-(2+2-10’6-L)4) ±2<2+240-6Ъ) ±2<2+240-6ъ) |
|
Допускаемое среднее квадратическое отклонение измерений длин, мм
|
2+2-10’6<L 2+2-10’6<L 2+2-10’6<L |
|
Примечания:
| |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
Alpha X |
Alpha Y |
|
Угловое поле зрения зрительной трубы, не менее |
1°30' | |
|
Наименьшее расстояние визирования, м, не более |
1,0 | |
|
Диапазон работы компенсатора, не менее |
±3' | |
|
Напряжение питания от источника постоянного тока, В |
7,4 |
7,4 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
175x178x340 |
213x230x361 |
|
Масса, кг, не более |
5,1 |
6,3 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -35 до +50 | |
