Номер по Госреестру СИ: 96083-25
96083-25 Трансформаторы напряжения
(НКФ-110-II-У1)
Назначение средства измерений:
Трансформаторы напряжения НКФ-110-11-У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц

Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Знак утверждения типа
Знак утверждения типананесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.08.2023 г. № 1554.
ПравообладательОткрытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»)
Адрес: 69069, г. Запорожье, Днепропетровское ш., д. 13
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА»(ООО «ЛЕММА»)
Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57
Web-сайт: www.lemma-ekb.ru
E-mail: lemma-ekb@mail.ru
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжение переменного тока при неизменной частоте.
Трансформаторы являются - однофазными, индуктивными, масляными, наружной установки в фарфоровой покрышке.
Трансформаторы выполнены в виде опорной конструкции в едином блоке.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в фарфоровой покрышке, заполненной трансформаторным маслом и установленной на основание.
Трансформаторы выполнены с двумя вторичными обмотками. Выводы вторичных обмоток помещены в контактной коробке на основании.
На основании каждого трансформатора размещена информационная табличка с указанием технических данных и заводских номеров в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр. Заводские номера наносится на табличку технических данных трансформатора ударным способом.
На трансформаторах пломбируются один верхний и один нижний болт, крепящих фланцы к покрышке, для предотвращения несанкционированного доступа к внутренним элементам.
К трансформаторам данного типа относятся трансформаторы напряжения НКФ-110-11-У1 с заводскими номерами 3612, 3615, 3635, 3636, 3637, 3638.
Нанесение знака поверки на трансформаторы не предусмотрено.
Рабочее положение трансформаторов в пространстве - вертикальное.

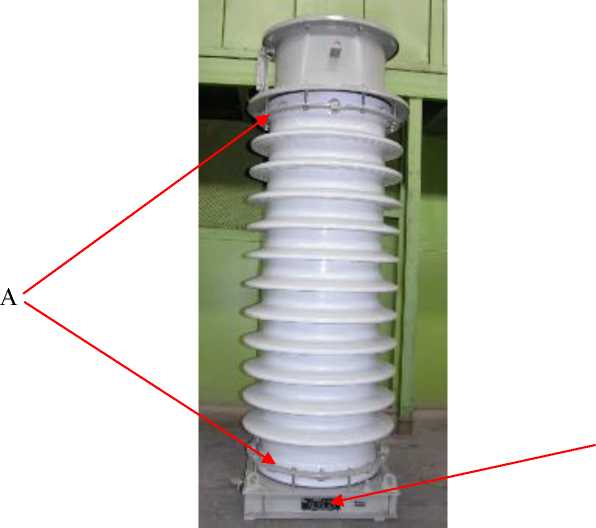

Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и места нанесения заводского номера (В) представлен на рисунке 1.

В
Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и места нанесения заводского номера (В)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжения первичной обмотки, кВ |
110Л/3 |
|
Значения номинальных напряжений вторичных обмоток, В - основной |
100/V3 |
|
- дополнительной |
100 |
|
Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной для заводских номеров 3612, 3615, 3635, 3637, 3638 |
0,5/1,0/3,0 |
|
- основной для заводского номера 3636 |
0,2/0,5/1,0/3,0 |
|
- дополнительной |
3,0 |
|
Номинальные мощности вторичных обмоток, В^А - основной для заводских номеров 3612, 3615, 3635, 3637, 3638 |
400/600/1200 |
|
- основной для заводского номера 3636 |
100/200/400/1000 |
|
- дополнительной для заводских номеров 3612, 3615, 3635, 3637, 3638 |
1200 |
|
- дополнительной для заводского номера 3636 |
1000 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
30 262800 |
