Номер по Госреестру СИ: 96055-25
96055-25 Трансформаторы тока
(ТФЗМ 110Б-IVУ1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 110Б-ГУУ1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 13.08.2025
Срок свидетельства -
Номер записи - 9565f047-488d-2645-8220-d8ddb7f351d1
ID в реестре СИ - 1426538
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
ТФЗМ 110Б-IVУ1,
Производитель
Изготовитель - Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры»
Страна - УКРАИНА
Населенный пункт - 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3
Уведомление о начале осуществления предпринимательской деятельности -
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2751 от 2025.12.12 ПРИКАЗ_Об утверждении типов средств измерений (13)
№1618 от 2025.08.08 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110Б-IVУ1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96055-25 |
Трансформаторы тока, ТФЗМ 110Б-IVУ1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
8 лет |
|
96083-25 |
Трансформаторы напряжения, НКФ-110-II-У1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
8 лет |
|
96928-25 |
Трансформаторы тока, ТФЗМ 110Б-IIIУ1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
4 года |
|
97313-25 |
Трансформаторы тока, ТФЗМ 35Б-I У1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
4 года |
|
97145-25 |
Трансформатор напряжения, НКФ-М-330 I У1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
4 года |
|
97133-25 |
Трансформаторы тока, ТФЗМ 150Б-I У1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
4 года |
|
97132-25 |
Трансформаторы тока, ТФЗМ 35А-У1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
4 года |
|
97128-25 |
Трансформаторы тока, ТФЗМ 220Б-III У1 Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (УКРАИНА 69069, Украина, г. Запорожье, Днепропетровское ш., д. 3) |
ОТ |
4 года |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Трансформаторы тока (ТФЗМ 110Б-IVУ1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЛЕММА" (RA.RU.314006) | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Трансформаторы тока (ТФЗМ 110Б-IVУ1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 1 «Общие сведения» документа «Трансформатор тока ТФЗМ 110Б-ГУУ1. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491
ПравообладательОткрытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»)
Адрес: 69069, г. Запорожье, Днепропетровское ш., д. 13
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА»)Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57
Web-сайт: www.lemma-ekb.ru
E-mail: lemma-ekb@mail.ru
Правообладатель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»)Адрес: 69069, г. Запорожье, Днепропетровское ш., д. 13
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы - однофазные, маслонаполненные, опорные, одноступенчатые, с фарфоровой покрышкой.
Трансформаторы состоят из первичной и вторичных обмоток, которые собраны в единый комплект и закреплены на металлической подставке. Вторичные обмотки в свою очередь устанавливаются на цоколе. Обмотки, изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом.
Для того чтобы наблюдать уровень масла в трансформаторе на его поверхности находиться специальный указатель. Для предотвращения поступления воздуха на крышке трансформатора установлен воздухосушитель, он же является влагопоглощающим фильтром.
Опорой для трансформаторов служит цоколь, на нем имеется специальный болт для заземления. На трансформаторах осуществляется механическое крепление фарфоровой крышки к цоколю.
Трансформаторы имеют 4 вторичных обмотки.
Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на основании трансформаторов.
На трансформаторах пломбируются один верхний и один нижний болт, крепящих фланцы к покрышке, для предотвращения несанкционированного доступа к внутренним элементам.
К трансформаторам данного типа относятся трансформаторы тока ТФЗМ 110Б-ГУУ1 с заводскими номерами 12681, 12682, 12714, 12716, 12728, 12729.
Нанесение знака поверки на трансформатор не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом гравировки на информационную табличку в месте, указанном на рисунке 1.
Рабочее положение трансформаторов в пространстве - вертикальное.

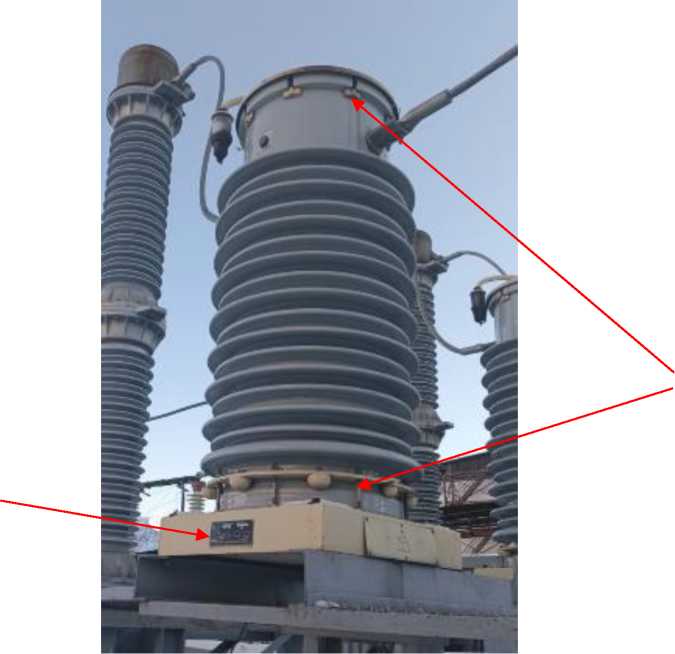

Общий вид средства измерений, обозначение места пломбировки
