Номер по Госреестру СИ: 96085-25
96085-25 Микротвердомеры Виккерса Melytec AutoVicky 2005
(Melytec AutoVicky 2005)
Назначение средства измерений:
Микротвердомеры Виккерса Melytec AutoVicky 2005 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.

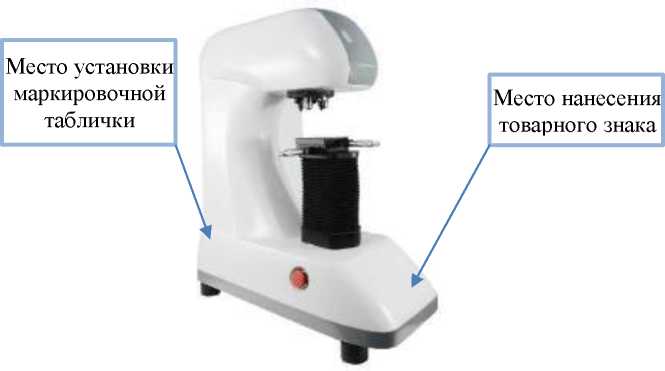

Внешний вид.
Микротвердомеры Виккерса Melytec AutoVicky 2005
Рисунок № 1
Общие сведения
Дата публикации - 15.08.2025
Срок свидетельства - 08.08.2030
Номер записи - 34a816df-e54a-0078-63a8-3d8d0107e3e6
ID в реестре СИ - 1426774
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Sinowon Innovation Metrology Manufacture Limited
Страна - КИТАЙ
Населенный пункт - A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, 52080
Уведомление о начале осуществления предпринимательской деятельности -
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1622 от 2025.08.08 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Микротвердомеры Виккерса Melytec AutoVicky 2005 (Melytec AutoVicky 2005)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Sinowon Innovation Metrology Manufacture Limited
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95894-25 16.07.2030 |
Твердомеры универсальные , Melytec AutoVicky 625 Sinowon Innovation Metrology Manufacture Limited (КИТАЙ A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, 52080) |
ОТ МП |
1 год |
|
96085-25 08.08.2030 |
Микротвердомеры Виккерса Melytec AutoVicky 2005, Melytec AutoVicky 2005 Sinowon Innovation Metrology Manufacture Limited (КИТАЙ A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, 52080) |
ОТ МП |
1 год |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Кто поверяет Микротвердомеры Виккерса Melytec AutoVicky 2005 (Melytec AutoVicky 2005)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Микротвердомеры Виккерса Melytec AutoVicky 2005 (Melytec AutoVicky 2005)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление микротвердомером осуществляется при помощи персонального компьютера (далее ПК) в состав которого включено программное обеспечение (далее ПО) ATS-300.
ПО предназначено для выбора режима и управления процессом испытаний, а также обработки и вывода результатов измерений. ПО защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
ATS-300 |
|
Номер версии (идентификационный номер ПО) |
1.0.1.ХХ* |
|
Цифровой идентификатор ПО |
- |
где Х может принимать значения от 1 до 99 и не является метрологический значимой частью.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и маркировочную табличку.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации Melytec AutoVicky 2005-РЭ, раздел 8 «Выполнение измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта № 1898 от 14.08.2024 г. «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Виккерса и шкалам Кнупа»;
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения.
Правообладатель
Фирма «Sinowon Innovation Metrology Manufacture Limited», Китай
Адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) Телефон: 0086-769-23184144
E-Mail: sinowon@188.com
Изготовитель
Фирма «Sinowon Innovation Metrology Manufacture Limited», КитайАдрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) Телефон: 0086-769-23184144
E-Mail: sinowon@188.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в Нижегородской области»(ФБУ «Нижегородский ЦСМ»)
Место нахождения и адрес юридического лица: 603950, ул. Республиканская, д.1
Телефон: 8 800 200 22 14
E-mail: mail@nncsm.ru
Правообладатель
Фирма «Sinowon Innovation Metrology Manufacture Limited», Китай
Адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080) Телефон: 0086-769-23184144
E-Mail: sinowon@188.com
Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка.
Микротвердомеры представляют собой стационарное средство измерений, состоящее из силовой рамы, рабочего столика, механизма приложения нагрузки и измерительного блока. Управление процессом испытаний и вывод результатов измерений осуществляется при помощи персонального компьютера, подключенного к твердомеру.
Микротвердомеры выпускаются в трех модификациях, одинаковых по принципу действия и отличающихся степенью автоматизации:
Melytec AutoVicky 2005А - ручная фокусировка, механический столик;
Melytec AutoVicky 2005B - автоматическая фокусировка, механический столик;
Melytec AutoVicky 2005С - автоматическая фокусировка, моторизованный столик.
На передней части силовой рамы микротвердомера с помощью клея наносится товарный знак IJMelYTEC
На задней части силовой рамы микротвердомера с помощью клея наносится маркировочная табличка, содержащая информацию об изготовителе, серийном номере и модификации микротвердомера. Серийный номер состоит из буквенно-цифрового кода. Информация наносится любым удобным технологическим способом.
Пломбирование микротвердомера не предусмотрено.
Нанесение знака поверки на корпус микротвердомера не предусмотрено.
Общий вид микротвердомеров представлены на рисунке 1.
Рисунок 1 - Общий вид микротвердомеров Виккерса Melytec AutoVicky 2005
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Микротвердомер Виккерса Melytec AutoVicky |
2005А или 2005А или 2005С |
1 шт. |
|
Индентор алмазный |
- |
1 шт. |
|
ПК с ПО |
- |
1 шт. |
|
Меры твердости* |
- |
1 комп. |
|
Паспорт |
Melytec AutoVicky 2005-ПС |
1 экз. |
|
Руководство по эксплуатации |
Melytec AutoVicky 2005-РЭ |
1 экз. |
|
*по согласованию с заказчиком | ||
микротвердомеров представлены в таблицах 2-3.
Таблица 2 -Диапазоны измерений, размах показаний и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Виккерса
|
Обозначение шкалы твёрдости |
Диапазоны измерений твёрдости HV | ||||
|
от 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 | |
|
Пределы допускаемой абсолютной погрешности измерений твердости, (размах показаний), HV, (±) | |||||
|
HV0,01 |
20,0 |
35,0 |
55 |
- |
- |
|
HV0,015 |
20,0 |
35,0 |
55 |
- |
- |
|
HV0,02 |
20,0 |
35,0 |
55 |
- |
- |
|
HV0,025 |
20,0 |
30,0 |
55 |
- |
- |
|
HV0,05 |
20,0 |
30,0 |
45,0 |
80,0 |
- |
|
HV0,1 |
15,0 |
30,0 |
35,0 |
65,0 |
110 |
|
HV0,2 |
10,0 |
15,0 |
22,0 |
40,0 |
70,0 |
Продолжение таблицы 2
|
Обозначение шкалы твёрдости |
Диапазоны измерений твёрдости HV | ||||
|
от 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 | |
|
Пределы допускаемой абсолютной погрешности измерений твердости, (размах показаний), HV, (±) | |||||
|
HV0,3 |
10,0 |
15,0 |
22,0 |
40,0 |
70,0 |
|
HV0,5 |
10,0 |
15,0 |
22,0 |
40,0 |
70,0 |
|
HV1 |
8,0 |
15,0 |
20,0 |
40,0 |
70,0 |
|
nV2 |
8,0 |
7,0 |
18,0 |
28,0 |
70,0 |
Таблица 3 - Технические характеристики микротвердомеров
|
Наименование характеристики |
Значение |
|
Диапазон времени выдержки испытательной нагрузки, с |
от 0 до 99 |
|
0,09807 (0,01) 0, 14709 (0,015) 0,19613 (0,02) 0,2452 (0,025) | |
|
Номинальные значения испытательных нагрузок по |
0,4903 (0,050) |
|
шкалам Виккерса Н (кгс) |
0,9807 (0,100) 1,961 (0,200) 2,942 (0,300) 4,903 (0,500) 9,807 (1,000) 19,61 (2,000) |
|
Габаритные размеры микротвердомера: - длина, мм, не более |
800 |
|
- ширина, мм, не более |
320 |
|
- высота, мм, не более |
830 |
|
Параметры электрического питания от сети переменного тока, В |
220 ± 22 |
|
Масса микротвердомера, кг, не более |
70 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха, %, не более |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность воздуха, % |
до 85 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
