Номер по Госреестру СИ: 95894-25
95894-25 Твердомеры универсальные
(Melytec AutoVicky 625)
Назначение средства измерений:
Твердомеры универсальные Melytec AutoVicky 625 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и Бринелля в соответствии с ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Внешний вид.
Твердомеры универсальные
Рисунок № 1
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 16.07.2030
Номер записи - df64a89c-6e1f-632e-3a65-e691a36e3d7c
ID в реестре СИ - 1426243
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Melytec AutoVicky 625B,
Производитель
Изготовитель - Sinowon Innovation Metrology Manufacture Limited
Страна - КИТАЙ
Населенный пункт - A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, 52080
Уведомление о начале осуществления предпринимательской деятельности -
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1445 от 2025.07.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Твердомеры универсальные (Melytec AutoVicky 625)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Sinowon Innovation Metrology Manufacture Limited
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95894-25 16.07.2030 |
Твердомеры универсальные , Melytec AutoVicky 625 Sinowon Innovation Metrology Manufacture Limited (КИТАЙ A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, 52080) |
ОТ МП |
1 год |
|
96085-25 08.08.2030 |
Микротвердомеры Виккерса Melytec AutoVicky 2005, Melytec AutoVicky 2005 Sinowon Innovation Metrology Manufacture Limited (КИТАЙ A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, 52080) |
ОТ МП |
1 год |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Кто поверяет Твердомеры универсальные (Melytec AutoVicky 625)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Твердомеры универсальные (Melytec AutoVicky 625)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление твердомером осуществляется при помощи персонального компьютера (далее ПК) в состав которого включено программное обеспечение (далее ПО) ATS-300.
ПО предназначено для выбора режима и управления процессом испытаний, а также обработки и вывода результатов измерений. ПО защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
ATS-300 |
|
Номер версии (идентификационный номер ПО) |
1.0.1.ХХ* |
|
Цифровой идентификатор ПО |
- |
где Х может принимать значения от 1 до 99 и не является метрологический значимой частью.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на маркировочную табличку.Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации Melytec AutoVicky 625-РЭ, раздел 8 «Выполнение измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 14 августа 2024 г. № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Виккерса и шкалам Кнупа»;
Приказ Росстандарта от 2 августа 2022 г. № 1895 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Бринелля»;
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения;
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.
ПравообладательФирма «Sinowon Innovation Metrology Manufacture Limited», Китай
Адрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080)
Телефон: 0086-769-23184144
E-mail: sinowon@188.com
Изготовитель
Фирма «Sinowon Innovation Metrology Manufacture Limited», КитайАдрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080)
Телефон: 0086-769-23184144
E-mail: sinowon@188.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Место нахождения и адрес юридического лица: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8 800 200 22 14
Факс: (831) 428- 57-48
E-mail: mail@nncsm.ru
Правообладатель
Фирма «Sinowon Innovation Metrology Manufacture Limited», КитайАдрес: A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, China (523080)
Телефон: 0086-769-23184144
E-mail: sinowon@188.com
Принцип действия твердомеров при выполнении измерений по методу Виккерса основан на статическом вдавливании пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка, при измерениях по методу Бринелля заключается в статическом вдавливании шарикового индентора с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарное средство измерений, состоящее из силовой рамы, рабочего столика, механизма приложения нагрузки и измерительного блока. Управление процессом испытаний и вывод результатов измерений осуществляется при помощи персонального компьютера, подключенного к твердомеру.
Твердомеры выпускаются в трех модификациях, одинаковых по принципу действия и отличающихся степенью автоматизации:
Melytec AutoVicky 625А - ручная фокусировка, механический столик;
Melytec AutoVicky 625B - автоматическая фокусировка, механический столик;
Melytec AutoVicky 625С - автоматическая фокусировка, моторизованный столик.
На передней части силовой рамы твердомера с помощью клея наносится товарный знак Melytec
На задней части силовой рамы твердомера с помощью клея наносится маркировочная табличка, содержащая информацию об изготовителе, серийном номере и модификации твердомера. Серийный номер состоит из буквенно-цифрового кода. Информация наносится любым удобным технологическим способом.
Пломбирование твердомера не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено.

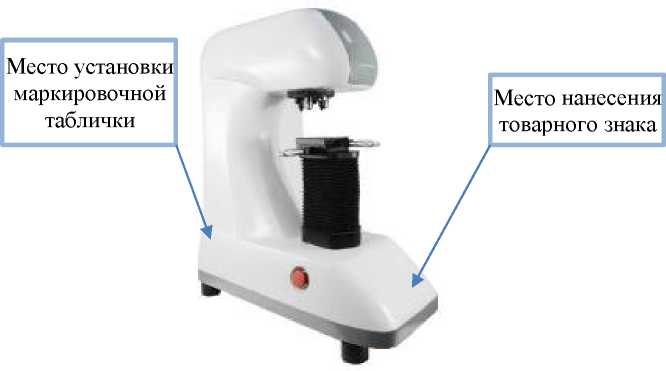

Общий вид твердомеров представлены на рисунке 1.
Рисунок 1. Общий вид твердомеров универсальных Melytec AutoVicky 625
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Твердомер универсальный Melytec AutoVicky |
625А или 625В или 625С |
1 шт. |
|
Индентор алмазный |
- |
1 шт. |
|
Индентор 0 1,0 мм* |
стальной/твердосплавный* |
1 шт. |
|
Индентор 0 2,5 мм* |
стальной/твердосплавный* |
1 шт. |
|
ПК с ПО |
- |
1 шт. |
|
Меры твердости* |
- |
1 комп. |
|
Паспорт |
Melytec AutoVicky 625-ПС |
1 экз. |
|
Руководство по эксплуатации |
Melytec AutoVicky 625-РЭ |
1 экз. |
|
*по согласованию с заказчиком | ||
твердомеров представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики по шкалам Виккерса
|
Обозначение шкалы твёрдости |
Диапазоны измерений чисел твёрдости, HV | ||||
|
св. 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 | |
|
Пределы допускаемой абсолютной погрешности твердомера (размах), HV, (±) | |||||
|
HV0,2 |
10,0 |
15,0 |
22,0 |
40,0 |
70,0 |
|
HV0,3 |
10,0 |
15,0 |
22,0 |
40,0 |
70,0 |
|
HV0,5 |
10,0 |
15,0 |
22,0 |
40,0 |
70,0 |
|
HV1 |
8,0 |
15,0 |
25,0 |
50,0 |
75,0 |
|
HV2 |
8,0 |
7,0 |
18,0 |
28,0 |
77,0 |
|
HV5 |
5,0 |
7,0 |
18,0 |
25,5 |
52,0 |
|
HV10 |
6,0 |
7,0 |
18,0 |
25,5 |
45,0 |
|
HV20 |
6,0 |
10,5 |
18,0 |
25,5 |
45,0 |
|
HV30 |
5,0 |
10,5 |
16,5 |
25,5 |
45,0 |
|
HV50 |
5,0 |
10,5 |
16,5 |
25,5 |
45,0 |
Таблица 3 - Метрологические характеристики по шкалам Бринелля
|
Шкала твердости Бринелля |
K= P/ D2 |
Диапазон измерений чисел твердости, H |
ffi(W) | |||||
|
св. 8 до 16 включ. |
св.16 до 32 включ. |
св. 32 до 50 включ. |
св.50 до 75 включ. |
св. 75 до 100 включ. |
св.100 до 125 включ. |
св.125 до 250 включ. | ||
|
Пределы допускаемой абсолютной погрешности твердомера (размах), HB(W) | ||||||||
|
I IB(W) 1/1 |
1 |
2,8 |
- |
- |
- |
- |
- |
- |
|
IIB(W) 1/10 |
10 |
- |
- |
2,8 |
4,2 |
7 |
7 |
10,5 |
|
нв(х) 2,5/15,62 |
2,5 |
2,8 |
2,8 |
2,8 |
- |
- |
- |
- |
|
IIB(W) 2,5/31,25 |
5 |
- |
2,8 |
2,8 |
4,2 |
7 |
- |
- |
|
HB(W) 2,5/62,5 |
10 |
- |
- |
2,8 |
4,2 |
7 |
7 |
10,5 |
Таблица 4 - Технические характеристики твердомеров
|
Наименование характеристики |
Значение |
|
Диапазон времени выдержки испытательной нагрузки, с |
от 0 до 180 |
|
1,961 (0,200) 2,942 (0,300) 4,903 (0,500) | |
|
Номинальные значения испытательных нагрузок по шкалам Виккерса Н (кгс) |
9,807 (1,000) 19,61 (2,00) 49,03 (5,00) 98,07 (10,00)
|
|
9,807 (1) | |
|
Номинальные значения испытательных нагрузок по шкалам Бринелля, Н (кгс) |
98,07 (10) 153,2 (15,62) 306,5 (31,25) |
|
613 (62,5) | |
|
Габаритные размеры твердомера: - длина, мм, не более |
800 |
|
- ширина, мм, не более |
320 |
|
- высота, мм, не более |
830 |
|
Параметры электрического питания от сети переменного тока, В |
220 ± 22 |
|
Масса твердомера, кг, не более |
70 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха, %, не более |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность воздуха, % |
до 85 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
