Номер по Госреестру СИ: 96109-25
96109-25 Калибраторы многофункциональные трехфазные
(Теккноу ТК3000)
Назначение средства измерений:
Калибраторы многофункциональные трехфазные Теккноу ТК3000 (далее калибраторы) предназначены для воспроизведения и измерений постоянного и переменного электрического напряжения, силы постоянного и переменного электрического тока, электрической мощности постоянного и переменного тока, воспроизведения частоты синусоидального сигнала, угла сдвига фаз и гармоник.
Калибраторы могут использоваться (в зависимости от модификации) в качестве эталонов для поверки и калибровки средств измерений электрических величин как:
- эталон 1-го или 2-го разряда (в зависимости от модификации) согласно государственной поверочной схеме для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 23.07.2021 №1436 (Приложение А, Б, В);
- эталон 1-го или 2-го разряда средств измерений согласно государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2^109 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 18.08.2023 №1706;
- эталон 1-го или 2-го разряда средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц согласно государственной поверочной схеме для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-10’1 до 1406 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 17.03.2022 №668;
- эталон 1-го или 2-го разряда согласно государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2023 №1520;
- эталон 1-го или 2-го разряда согласно государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от 140-16^100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 1.10.2018 № 2091;
- эталон 5-го разряда средств измерений согласно государственной поверочной схеме для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года №2360.
Внешний вид.
Калибраторы многофункциональные трехфазные
Рисунок № 1
Внешний вид.
Калибраторы многофункциональные трехфазные
Рисунок № 2
Внешний вид.
Калибраторы многофункциональные трехфазные
Рисунок № 3
Внешний вид.
Калибраторы многофункциональные трехфазные
Рисунок № 4
Внешний вид.
Калибраторы многофункциональные трехфазные
Рисунок № 5
Внешний вид.
Калибраторы многофункциональные трехфазные
Рисунок № 6
Внешний вид.
Калибраторы многофункциональные трехфазные
Рисунок № 7
Внешний вид.
Калибраторы многофункциональные трехфазные
Рисунок № 8
Внешний вид.
Калибраторы многофункциональные трехфазные
Рисунок № 9
Внешний вид.
Калибраторы многофункциональные трехфазные
Рисунок № 10
Общие сведения
Дата публикации - 20.11.2025
Срок свидетельства - 11.08.2030
Номер записи - 1a759176-b3a1-969d-492c-e4d122f0ce93
ID в реестре СИ - 1426755
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТК3550, ТК3530, ТК3100,
Производитель
Изготовитель - Акционерное общество «Теккноу»
Страна - РОССИЯ
Населенный пункт - 192148, г. Санкт-Петербург, пр-кт Елизарова, д. 31, к. 2, лит. А
Уведомление о начале осуществления предпринимательской деятельности -
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 26
Выдано извещений - 1
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1634 от 2025.08.11 ПРИКАЗ_Об утверждении типов средств измерений (11)
№2506 от 2025.11.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Калибраторы многофункциональные трехфазные (Теккноу ТК3000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Теккноу»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95801-25 03.07.2030 |
Теплосчетчики, ФЛЕКСУС ПЛЮС Акционерное общество «Теккноу» (РОССИЯ 192148, г. Санкт-Петербург, пр-кт Елизарова, д. 31, к. 2, лит. А) |
ОТ МП |
4 года |
|
96109-25 11.08.2030 |
Калибраторы многофункциональные трехфазные, Теккноу ТК3000 Акционерное общество «Теккноу» (РОССИЯ 192148, г. Санкт-Петербург, пр-кт Елизарова, д. 31, к. 2, лит. А) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Калибраторы многофункциональные трехфазные (Теккноу ТК3000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 26 | 26 | 0 | 1 | 26 | 26 | 0 |
Стоимость поверки Калибраторы многофункциональные трехфазные (Теккноу ТК3000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) калибраторов многофункциональных трехфазных ТК3000 состоит из метрологически значимого встроенного ПО, которое реализовано аппаратно и находится во внутренней памяти контроллера калибратора. Данное ПО устанавливается предприятием-изготовителем во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.
Конструкция калибраторов и структура встроенного ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО: - калибратор ТК3500 |
V10.45002406TK.XXX |
|
- калибратор ТК3510 |
V10.45102406TK.XXX |
|
- калибратор ТК3520 |
V10.45202406TK.XXX |
|
- калибратор ТК3530 |
V10.45302406TK.XXX |
|
- калибратор ТК3550 |
V10.45502406TK.XXX |
|
- калибратор ТК3100 |
V10.41002406TK.XXX |
|
- калибратор ТК3300 |
V10.43002406TK.XXX |
|
Цифровой идентификатор ПО (CRC16) |
отсутствует |
|
Примечание - Х - номер версии метрологически незначимой части встроенного ПО | |
|
(от 0 до 9). | |
Знак утверждения типа
Знак утверждения типананосится в виде цифрового кода на наклейку - шильд методом лазерной гравировки, расположенную на задней панели калибратора и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Применение» руководства по эксплуатации «Калибраторы многофункциональные трехфазные Теккноу ТК3000».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261 Средства измерений электрических и магнитных величин. Общие технические условия
Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 (по Приложениям А, Б, В)
Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2021 г. № 668
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2Л109 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. №1520
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г'10-|6~'100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091
Государственная поверочная схема для средств измерений времени и частоты, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360
ТУ 26.51.45-030-44345622-2022 «Калибраторы многофункциональные трехфазные ТК3000. Технические условия»
Правообладатель
Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ»)
Юридический адрес: 199155, г. Санкт-Петербург, ВО, Уральская ул., дом 17, корп. 3, литер Е, пом. 24-Н, офис 4
ИНН: 7801079340
Телефон: +7 (812) 324-56-27
E-mail:info@tek-know.ru
Web-сайт: www.tek-know.ru
Изготовитель
Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ»)
Юридический адрес: 199155, г. Санкт-Петербург, ВО, Уральская ул., дом 17, корп. 3, литер Е, пом. 24-Н, офис 4
Адрес места осуществления деятельности: 192148, г. Санкт-Петербург, пр. Елизарова, дом 31, корп. 2, литер А
ИНН: 7801079340
Телефон: +7 (812) 324-56-27
E-mail:info@tek-know.ru
Web-сайт: www.tek-know.ru
Производственная площадка: «Hunan Lifeng Instrument Co., Ltd», адрес: Китай, Room 008, 1st floor, Scientific Research Complex building, No. 189, Lixiang East Road, Changsha Area, China (Hunan) Pilot Free Trade Zone
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14.
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
Акционерное общество «ТЕККНОУ» (АО «ТЕККНОУ»)
Юридический адрес: 199155, г. Санкт-Петербург, ВО, Уральская ул., дом 17, корп. 3, литер Е, пом. 24-Н, офис 4
ИНН: 7801079340
Телефон: +7 (812) 324-56-27
E-mail:info@tek-know.ru
Web-сайт: www.tek-know.ru
К настоящему типу средств измерений относятся калибраторы следующих модификаций: ТК3500, ТК3510, ТК3520, ТК3530, ТК3550, ТК3100, ТК3300, отличающиеся своими функциональными возможностями. В калибраторах ТК3000 объединены функции генерации переменного/постоянного напряжения, силы тока, генерации мощности переменного/постоянного тока, измерений напряжения и силы переменного тока, гармоник и т.д.
Принцип действия калибраторов основан на преобразовании входных аналоговых сигналов в цифровую форму с помощью аналого-цифрового преобразователя и преобразовании выходных дискретных сигналов в аналоговую форму с помощью цифро-аналогового преобразователя с последующей индикацией на жидкокристаллическом дисплее.
Конструктивно калибраторы выполнены в виде переносного прибора в металлическом корпусе. На передней панели калибраторов расположены: сенсорный дисплей, функциональные клавиши (кроме ТК3550 и TK3100, для них предусмотрен выносной блок с функциональными клавишами и поворотным регулятором), поворотный регулятор для установки значений параметров, разъёмы для присоединения измерительных проводов. На задней панели калибраторов расположены: разъём сетевого питания с предохранителем и выключателем питания, стандартные интерфейсы дистанционного управления RS232 (Ethernet и USB опционально), встроенный охлаждающий вентилятор, клемма защитного заземления.
Калибраторы модификаций ТК3500, ТК3510, ТК3520, ТК3530 могут использоваться совместно с токовыми клещами, подключаемыми к специальным входам на задней панели прибора. Погрешность калибратора в данном случае определяется применяемыми клещами.
В калибраторах имеется функция анализа гармоник, которая позволяет отображать информацию о гармониках тока и напряжения, как усреднено, так и в процентах от действующего значения для всех трех фаз вплоть до 21-ой гармоники.
Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового кода, дата изготовления, знак утверждения типа наносятся на наклейку - шильд методом лазерной гравировки, расположенную на задней панели калибратора.
Общий вид модификаций калибраторов и идентификационных наклеек-шильдов представлены на рисунках 1 - 8.
Рисунок 1 - Калибратор многофункциональный трехфазный Теккноу ТК3500
Рисунок 2 -Калибратор многофункциональный трехфазный Теккноу ТК3510

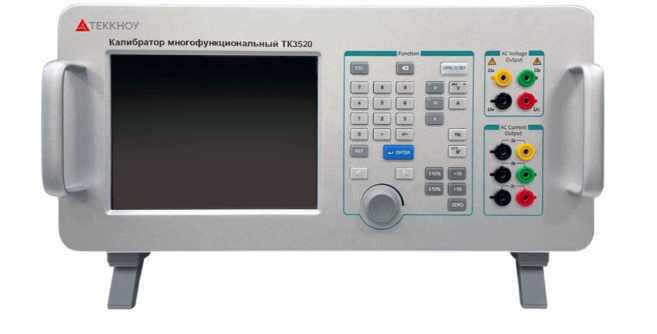

Рисунок 3.1 - Калибратор многофункциональный трехфазный Теккноу ТК3520

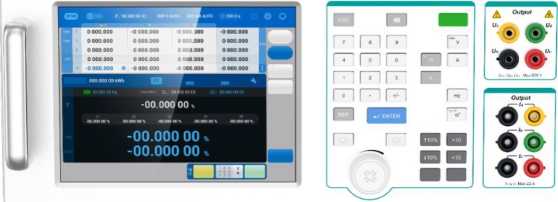

Рисунок 3.2 - Калибратор многофункциональный трехфазный Теккноу ТК3520

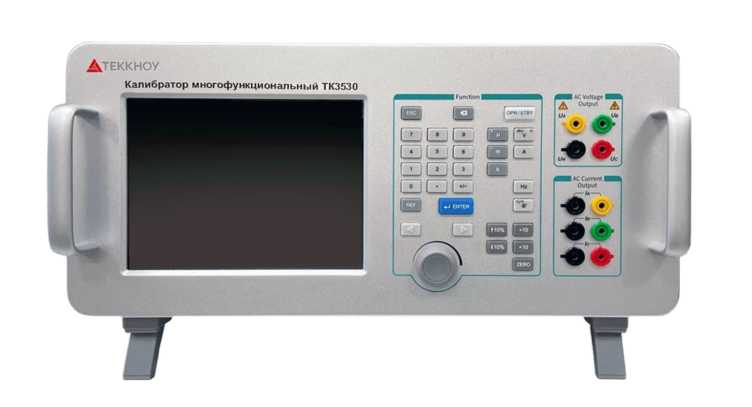

Рисунок 4.1 - Калибратор многофункциональный трехфазный Теккноу ТК3530

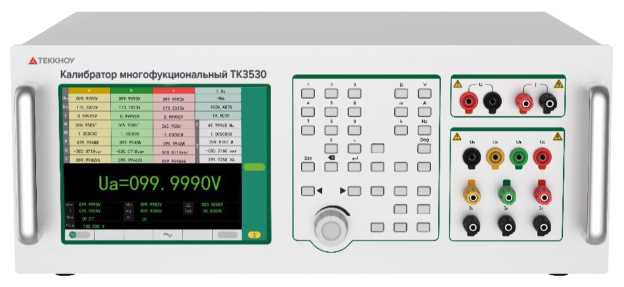

Рисунок 4.2 - Калибратор многофункциональный трехфазный Теккноу ТК3530

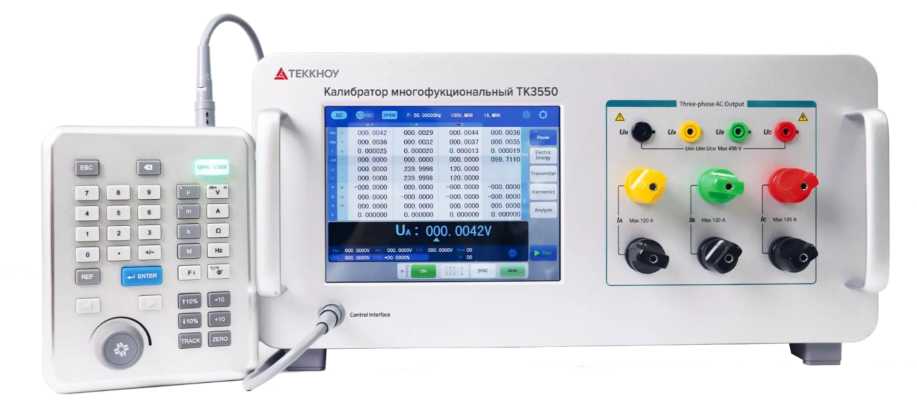

Рисунок 5 - Калибратор многофункциональный трехфазный Теккноу ТК3550

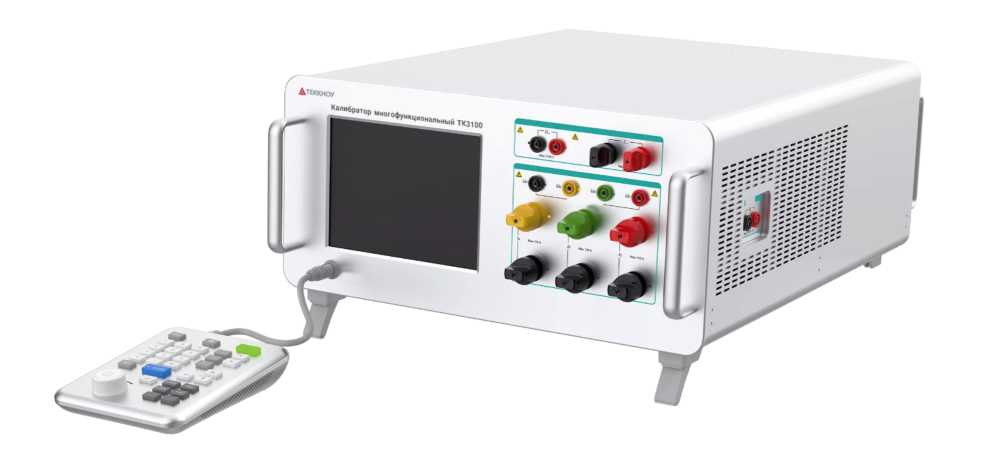

Рисунок 6 - Калибратор многофункциональный трехфазный Теккноу ТК3100
Дтеккноу
Калибратор многофукциональный ТКЗЗОО
Рисунок 7 - Калибратор многофункциональный трехфазный Теккноу ТК3300
Место нанесения знака утверждения типа
Калибратор МИГ ТОЧНЫХ ИЗМЕРЕНИЙ
многофункциональный трехфазный ТК3530
Электрическое питание: 220 В / 50 Гц
Серийный №: 24020150101
Дата производства: 06.2024
Производи гель:
Акционерное общество «Теккноу»
АО «ТЕККНОУ» 192148, Санкт-Петербург, пр. Елизарова 31, к. 2, лит. А
Т: +7 (812) 324-56-27, Е: info@tek-know.ru, www.tek-know.ru
Модель: Калибратор
Место нанесения серийного номера
многофункциональный трехфазный ТК3550 Электрическое пттаиие: 220 В / 50 Гц Серийный №: 24010450101
Дата производства: 01.2024
Производитель;
Акционерное общество «Теккноу»
АО «ТЕККНОУ» 192М8, Самкт Петербург. пр Елизарова 31. к 2. лит. А Т: »7(812) 324-56-27, Е: nfo0tok-know.ru, www.tok.know ru
Рисунок 8 - Пример идентификационной наклейки - шильда.
Метрологические характеристики калибраторов многофункциональных трехфазных Теккноу ТК3530
Таблица 2.1 - Метрологические характеристики в режиме воспроизведения переменного
электрического напряжения
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
15 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
500 мА |
|
30 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
500 мА |
|
60 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
150 мА |
|
75 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
150 мА |
|
150 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
50 мА |
|
300 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
50 мА |
|
600 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
25 мА |
|
750 В1) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
25 мА |
|
1000 В1) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мВ |
25 мА |
Примечание:
-1-1 диапазоны линейного напряжения (Uab);
- диапазон воспроизведения напряжения от 1 до 660 В (Макс. Uab - 1100 В), искажение <0,5 %.
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
200 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
50 В |
|
500 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
20 В |
|
1 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
20 В |
|
2 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
5 В |
|
5 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
5 В |
|
10 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мА |
1 В |
|
25 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мА |
1 В |
Примечание:
- диапазон воспроизведения силы переменного тока от 20 мА до 30 А, искажение <0,2 %.
Таблица 2.3 - Метрологические характеристики в режиме воспроизведения постоянного электрического напряжения
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического напряжения (% от установленного значения +% от номинального значения диапазона), мВ, В |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
100 мВ |
±(0,03 + 0,02) |
±(0,012 + 0,012) |
1 мкВ |
10 мА |
|
1 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкВ |
10 мА |
|
10 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
10 мА |
|
30 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
500 мА |
|
100 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
150 мА |
|
300 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
50 мА |
|
600 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мВ |
25 мА |
|
1000 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мВ |
15 мА |
Примечание:
- диапазон воспроизведения напряжения от 10 мВ до 1100 В, коэффициент пульсации <1 %.
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного электрического тока (% от установленного значения +% от номинального значения диапазона), мкА, мА, А |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05% |
Для калибраторов кл.т. 0,02 | |||
|
100 мкА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 нА |
10 В |
|
1 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 нА |
10 В |
|
10 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мкА |
10 В |
|
100 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
10 В |
|
1 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
10 В |
|
3 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
10 В |
|
10 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
100 мкА |
10 В |
|
25 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
100 мкА |
10 В |
Примечание:
-диапазон воспроизведения силы постоянного тока от 0,1 мА до 30 А, коэффициент пульсации <1 %.
Таблица 2.5 - Метрологические характеристики в режиме воспроизведения частоты, угла сдвига фаз между током и напряжением. Показатели несимметрии по току, напряжению, углу сдвига фаз. Воспроизведение гармоник.
|
Воспроизводимая величина |
Значение |
|
Частота:
|
от 45,000 до 70,000 0,001 ±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05) |
|
Угол сдвига фаз:
|
от 0,000 до 359,999 0,001 ±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05) |
|
Показатели несимметрии:
|
0,2 0,5 0,5 |
|
Гармоники:
|
от 2 до 21 от 0 до 25 от 0 до 359,99 |
|
Вид измерений |
Пределы допускаемой приведенной погрешности воспроизведения электрической мощности, % | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |
|
Активная мощность |cosф| >0,5 |
±0,05 |
±0,02 |
|
Реактивная мощность |БШф| >0,5 |
±0,1 |
±0,05 |
|
Полная мощность |
±0,1 |
±0,05 |
|
Коэффициент мощности |
±0,1 |
±0,05 |
|
Примечание:
| ||
Таблица 2.7 - Метрологические характеристики в режиме измерений электрической мощности
|
Вид измерений |
Пределы допускаемой погрешности измерений электрической мощности | |
|
Прямое измерение |
Измерение с токовыми клещами | |
|
Активная мощность |
±0,05% ДИ |
±0,2 % ДИ |
|
Реактивная мощность |
±0,1 % ДИ |
±0,5 % ДИ |
|
Полная мощность |
±0,1 % ДИ |
±0,5 % ДИ |
|
Коэффициент мощности |
±0,1 % ИВ |
±0,5 % ИВ |
|
Примечание: ДИ - диапазон измерений, ИВ - измеренная величина | ||
Таблица 2.8 - Метрологические характеристики в режиме измерений переменного
электрического напряжения
|
Номинальные значения поддиапазонов измерений |
Пределы допускаемой абсолютной погрешности измерений переменного электрического напряжения (% от установленного значения + % от номинального значения диапазона), В |
Разрешение |
|
57,7 В |
±(0,03 + 0,02) |
0,1мВ |
|
100 В |
±(0,03 + 0,02) |
1 мВ |
|
220 В |
±(0,03 + 0,02) |
1 мВ |
|
380 В |
±(0,03 + 0,02) |
1 мВ |
|
Номинальные значения поддиапазонов измерений |
Пределы допускаемой абсолютной погрешности измерений силы переменного электрического тока (% от установленного значения + % от номинального значения диапазона), А |
Разрешение |
|
1 А |
±(0,03 + 0,02) |
10 мкА |
|
5 А |
±(0,03 + 0,02) |
10 мкА |
Таблица 2.10 - Метрологические характеристики в режиме измерений силы переменного электрического тока с помощью токовых клещей (опция)
|
Номинальные значения поддиапазонов измерений |
Пределы допускаемой приведенной погрешности измерений силы переменного электрического тока (% от номинального значения диапазона) |
Разрешение |
|
5 А |
±0,2 |
10 мкА |
|
Примечание:
| ||
Таблица 2.11 - Метрологические характеристики в режиме измерений постоянного электрического напряжения и , силы постоянного электрического тока
|
Вид измерений |
Номинальные значения поддиапазонов измерений |
Диапазоны измерений |
Пределы допускаемой приведенной погрешности измерений, (% от номинального значения диапазона) |
|
Постоянное электрическое напряжение |
1 В |
±(0 - 1,2) В |
±0,01 |
|
10 В |
±(0 - 12) В |
±0,01 | |
|
Сила постоянного электрического тока |
2 мА |
±(0 - 2,4) мА |
±0,01 |
|
20 мА |
±(0 - 24) мА |
±0,01 |
Продолжение Таблицы 2.11____________________________________________________
Примечание:
-
- измерение времени отклика от 0 до 1000 мс, пределы допускаемой абсолютной погрешности измерений ±40 мс;
-
- диапазон измерений пульсаций напряжения от 0 до 30 мВ, пределы допускаемой абсолютной погрешности измерений ±1 мВ;
-
- диапазон измерений пульсаций напряжения от 0 до 300 мВ, пределы допускаемой абсолютной погрешности измерений ±10 мВ;
-
- диапазон измерений пульсаций тока от 0 до 60 мкА, пределы допускаемой абсолютной погрешности измерений ±2 мкА;
-
- диапазон измерений пульсаций тока от 0 до 600 мкА, пределы допускаемой абсолютной погрешности измерений ±20 мкА.
Таблица 2.12 - Метрологические характеристики в режиме воспроизведения электрической энергии (опция)
|
Вид измерений |
Пределы допускаемой относительной погрешности измерений электрической энергии переменного тока, (% от установленного значения) | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |
|
Активная энергия |
±0,1 |
±0,05 |
|
Реактивная энергия |
±0,2 |
±0,1 |
|
Примечание:
| ||
Таблица 2.13 Метрологические характеристики в режиме воспроизведения напряжения, четвертый канал (опция)
|
Характеристика |
Значение |
|
Номинальные значения напряжения |
100 В, 380 В |
|
Диапазон воспроизведения напряжения |
от 0 до 110 %, вкл. от номинального значения диапазона |
|
Пределы допускаемой приведенной погрешности воспроизведения напряжения, (% от номинального значения диапазона) |
±0,05 |
|
Максимальная выходная мощность |
10 ВА |
|
Диапазон воспроизведения частоты |
от 45 до 55 Гц |
Таблица 3.1- Метрологические характеристики в режиме воспроизведения переменного электрического напряжения
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
57,7 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
250 мА |
|
100 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
150 мА |
|
220 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
60 мА |
|
380 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
40 мА |
Примечание:
- диапазон воспроизведения напряжения от 6 до 456 В, искажение <0,2 %.
Таблица 3.2 - Метрологические характеристики в режиме воспроизведения силы переменного электрического тока
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), А |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
1 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
12 В |
|
5 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
3 В |
Примечание:
- диапазон воспроизведения силы переменного тока от 0,1 до 6,25 А, искажение <0,2 %.
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического напряжения (% от установленного значения +% от номинального значения диапазона), мВ, В |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
75 мВ |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мкВ |
10 мА |
|
1 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкВ |
10 мА |
|
10 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
10 мА |
|
30 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
500 мА |
|
100 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
150 мА |
|
300 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
50 мА |
Примечание:
- диапазон воспроизведения напряжения от 10 мВ до 330 В, коэффициент пульсации <1 %.
Таблица 3.4 - Метрологические характеристики в режиме воспроизведения силы постоянного электрического тока
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного электрического тока (% от установленного значения +% от номинального значения диапазона), мА |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
1 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 нА |
10 В |
|
5 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 нА |
10 В |
|
20 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
100 нА |
10 В |
Примечание:
- диапазон воспроизведения силы постоянного тока от 0,1 мА до 22 мА, коэффициент пульсации <1 %.
Таблица 3.5 - Метрологические характеристики в режиме воспроизведения частоты, угла сдвига фаз между током и напряжением. Показатели несимметрии по току, напряжению, углу сдвига фаз. Воспроизведение гармоник
|
Воспроизводимая величина |
Значение |
|
Частота:
|
от 45,000 до 70,000 0,001 ±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05) |
Продолжение Таблицы 3.5
|
Угол сдвига фаз:
О |
от 0,000 до 359,999 0,001 ±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05) |
|
Показатели несимметрии: | |
|
- напряжения, %, не более |
0,2 |
|
- тока, %, не более |
0,5 |
|
- угла сдвига фаз между | |
|
напряжениями,°, не более |
0,5 |
|
Гармоники: | |
|
- тока и напряжения |
от 2 до 21 |
|
- регулировка амплитуды, % |
от 0 до 25 |
|
- регулировка угла сдвига фаз, ° |
от 0 до 359,99 |
Таблица 3.6 - Метрологические характеристики в режиме воспроизведения электрической мощности
|
Вид измерений |
Пределы допускаемой приведенной погрешности воспроизведения электрической мощности, % | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |
|
Активная мощность |С08ф| >0,5 |
±0,05 |
±0,02 |
|
Реактивная мощность |БШф| >0,5 |
±0,1 |
±0,05 |
|
Полная мощность |
±0,1 |
±0,05 |
|
Коэффициент мощности |
±0,1 |
±0,05 |
|
Примечание:
| ||
Таблица 3.7 - Метрологические характеристики в режиме измерений электрической мощности
|
Вид измерений |
Пределы допускаемой погрешности измерений электрической мощности | |
|
Прямое измерение |
Измерение с токовыми клещами | |
|
Активная мощность |
±0,05 % ДИ |
±0,2 % ДИ |
|
Реактивная мощность |
±0,1 % ДИ |
±0,5 % ДИ |
|
Полная мощность |
±0,1 % ДИ |
±0,5 % ДИ |
|
Коэффициент мощности |
±0,1 % ИВ |
±0,5 % ИВ |
|
Примечание ДИ - диапазон измерений, ИВ - измеренная величина | ||
|
Номинальные значения поддиапазонов измерений |
Пределы допускаемой абсолютной погрешности измерений переменного электрического напряжения (% от установленного значения + % от номинального значения диапазона), В |
Разрешение |
|
57,7 В |
±(0,03 + 0,02) |
0,1мВ |
|
100 В |
±(0,03 + 0,02) |
1 мВ |
|
220 В |
±(0,03 + 0,02) |
1 мВ |
|
380 В |
±(0,03 + 0,02) |
1 мВ |
Таблица 3.9 - Метрологические характеристики в режиме прямого измерения силы переменного электрического тока
|
Номинальные значения поддиапазонов измерений |
Пределы допускаемой абсолютной погрешности измерений силы переменного электрического тока (% от установленного значения + % от номинального значения диапазона), А |
Разрешение |
|
1 А |
±(0,03 + 0,02) |
10 мкА |
|
5 А |
±(0,03 + 0,02) |
10 мкА |
Таблица 3.10 - Метрологические характеристики в режиме измерений силы переменного электрического тока с помощью токовых клещей (опция)
|
Номинальные значения поддиапазонов измерений |
Пределы допускаемой приведенной погрешности измерений силы переменного электрического тока (% от номинального значения диапазона) |
Разрешение |
|
5 А |
±0,2 |
10 мкА |
|
Примечание:
| ||
|
Вид измерений |
Номинальные значения поддиапазонов измерений |
Диапазоны измерений |
Пределы допускаемой приведенной погрешности измерений, (% от номинального значения диапазона) |
|
Постоянное электрическое напряжение |
1 В |
±(0 - 1,2) В |
±0,01 |
|
10 В |
±(0 - 12) В |
±0,01 | |
|
Сила постоянного электрического тока |
2 мА |
±(0 - 2,4) мА |
±0,01 |
|
20 мА |
±(0 - 24) мА |
±0,01 | |
|
Примечание:
| |||
Таблица 3.12 - Метрологические характеристики в режиме воспроизведения напряжения, четвертый канал (опция)
|
Характеристика |
Значение |
|
Номинальные значения напряжения |
100 В, 380 В |
|
Диапазон воспроизведения напряжения |
от 0 до 110 %, вкл. от номинального значения |
|
Пределы допускаемой приведенной погрешности воспроизведения напряжения (% от номинального значения) |
±0,05 |
|
Максимальная выходная мощность |
10 ВА |
|
Диапазон воспроизведения частоты |
от 45 до 55 Гц |
Таблица 4.1 - Метрологические характеристики в режиме воспроизведения переменного электрического напряжения
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
57,7 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
250 мА |
|
100 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
150 мА |
|
220 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
60 мА |
|
380 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
40 мА |
Примечание:
- диапазон воспроизведения напряжения от 6 до 456 В, искажение <0,2 %.
Таблица 4.2 - Метрологические характеристики в режиме воспроизведения силы переменного электрического тока
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
200 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
20 В |
|
500 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
10 В |
|
1 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
10 В |
|
2 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
2 В |
|
5 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
2 В |
|
10 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мА |
2 В |
Примечание:
- диапазон воспроизведения силы переменного тока от 20 мА до 12 А, искажение <0,2 %.
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического напряжения (% от установленного значения +% от номинального значения диапазона), мВ, В |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
75 мВ |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мкВ |
10 мА |
|
1 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкВ |
10 мА |
|
10 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
10 мА |
|
30 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
500 мА |
|
100 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
150 мА |
|
300 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
50 мА |
|
600 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
25 мА |
Примечание:
- диапазон воспроизведения напряжения от 10 мВ до 660 В, коэффициент пульсации <1 %.
Таблица 4.4 - Метрологические характеристики в режиме воспроизведения силы постоянного электрического тока
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А |
Разрешен ие |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
1 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 нА |
3 В |
|
5 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 нА |
3 В |
|
20 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
100 нА |
3 В |
|
100 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
3 В |
|
1 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
3 В |
|
3 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
3 В |
|
10 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мА |
3 В |
Примечание:
- диапазон воспроизведения силы постоянного тока от 0,1 мА до 11 А, коэффициент пульсации <1 %.
|
Воспроизводимая величина |
Значение |
|
Частота:
|
от 45,000 до 70,000 0,001 ±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05) |
|
Угол сдвига фаз:
|
от 0,000 до 359,999 0,001 ±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05) |
|
Показатели несимметрии:
|
0,2 0,5 0,5 |
|
Гармоники:
|
от 2 до 21 от 0 до 25 от 0 до 359,99 |
Таблица 4.6 - Метрологические характеристики в режиме воспроизведения электрической мощности
|
Вид измерений |
Пределы допускаемой приведенной погрешности воспроизведения электрической мощности, % | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |
|
Активная мощность |С08ф| >0,5 |
±0,05 |
±0,02 |
|
Реактивная мощность |БШф| >0,5 |
±0,1 |
±0,05 |
|
Полная мощность |
±0,1 |
±0,05 |
|
Коэффициент мощности |
±0,1 |
±0,05 |
|
Примечание:
| ||
|
Вид измерений |
Пределы допускаемой-погрешности измерений электрической мощности | |
|
Прямое измерение |
Измерение с токовыми клещами | |
|
Активная мощность |
±0,05 % ДИ |
±0,2 % ДИ |
|
Реактивная мощность |
±0,1 % ДИ |
±0,5 % ДИ |
|
Полная мощность |
±0,1 % ДИ |
±0,5 % ДИ |
|
Коэффициент мощности |
±0,1 % ИВ |
±0,5 % ИВ |
|
Примечание ДИ - диапазон измерений, ИВ - измеренная величина | ||
Таблица 4.8 - Метрологические характеристики в режиме измерения переменного
электрического напряжения
|
Номинальные значения поддиапазонов измерений |
Пределы допускаемой абсолютной погрешности измерений переменного электрического напряжения (% от установленного значения + % от номинального значения диапазона), В |
Разрешение |
|
57,7 В |
±(0,03 + 0,02) |
0,1мВ |
|
100 В |
±(0,03 + 0,02) |
1 мВ |
|
220 В |
±(0,03 + 0,02) |
1 мВ |
|
380 В |
±(0,03 + 0,02) |
1 мВ |
Таблица 4.9 - Метрологические характеристики в режиме прямого измерения силы переменного электрического тока
|
Номинальные значения поддиапазонов измерений |
Пределы допускаемой абсолютной погрешности измерений силы переменного электрического тока (% от установленного значения + % от номинального значения диапазона), А |
Разрешение |
|
1 А |
±(0,03 + 0,02) |
10 мкА |
|
5 А |
±(0,03 + 0,02) |
10 мкА |
Таблица 4.10 - Метрологические характеристики в режиме измерений силы переменного электрического тока с помощью токовых клещей (опция)
|
Номинальные значения поддиапазонов измерений |
Пределы допускаемой приведенной погрешности измерений силы переменного электрического тока, (% от номинального значения диапазона) |
Разрешение |
|
5 А |
±0,2 |
10 мкА |
|
Примечание:
| ||
|
Вид измерений |
Номинальные значения поддиапазонов измерений |
Диапазоны измерений |
Пределы допускаемой приведенной погрешности измерений, (% от номинального значения диапазона) |
|
Постоянное электрическое напряжение |
1 В |
±(0 - 1,2) В |
±0,01 |
|
10 В |
±(0 - 12) В |
±0,01 | |
|
Сила постоянного электрического тока |
2 мА |
±(0 - 2,4) мА |
±0,01 |
|
20 мА |
±(0 - 24) мА |
±0,01 | |
|
Примечание:
| |||
Таблица 4.12 - Метрологические характеристики в режиме воспроизведения электрической энергии (опция)
|
Вид измерений |
Пределы допускаемой относительной погрешности измерений электрической энергии переменного тока, (% от установленного значения) | |
|
Для калибраторов кл.тт0,05 |
Для калибраторов кл.т. 0,02 | |
|
Активная энергия |
±0,1 |
±0,05 |
|
Реактивная энергия |
±0,2 |
±0,1 |
|
Примечание:
| ||
|
Характеристика |
Значение |
|
Номинальные значения напряжения |
100 В, 380 В |
|
Диапазон воспроизведения напряжения |
от 0 до 110 %, вкл. от номинального значения диапазона |
|
Пределы допускаемой приведенной погрешности воспроизведения напряжения (% от номинального значения диапазона) |
±0,05 |
|
Максимальная выходная мощность |
10 ВА |
|
Диапазон воспроизведения частоты |
от 45 до 55 Гц |
5 Метрологические характеристики калибраторов многофункциональных трехфазных Теккноу ТК3520
Таблица 5.1 - Метрологические характеристики в режиме воспроизведения переменного электрического напряжения
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
57,7 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
250 мА |
|
100 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
150 мА |
|
220 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
60 мА |
|
380 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
40 мА |
Примечание:
- диапазон воспроизведения напряжения от 6 до 456 В, искажение <0,2 %.
Таблица 5.2 - Метрологические характеристики в режиме воспроизведения силы переменного электрического тока
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
200 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
30 В |
|
500 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
15 В |
|
1 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мА |
15 В |
|
2 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
4 В |
|
5 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
4 В |
|
20 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мА |
1 В |
Примечание:
- диапазон воспроизведения силы переменного тока от 20 мА до 24 А, искажение <0,2 %.
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического напряжения (% от установленного значения +% от номинального значения диапазона), мВ, В |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
75 мВ |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мкВ |
10 мА |
|
1 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкВ |
10 мА |
|
10 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
10 мА |
|
30 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
500 мА |
|
100 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
150 мА |
|
300 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
50 мА |
|
600 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
25 мА |
Примечание:
- диапазон воспроизведения напряжения от 10 мВ до 660 В, коэффициент пульсации <1 %.
Таблица 5.4 - Метрологические характеристики в режиме воспроизведения силы постоянного электрического тока
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
1 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 нА |
10 В |
|
5 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 нА |
10 В |
|
20 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
100 нА |
10 В |
|
100 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
10 В |
|
1 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
10 В |
|
3 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
10 В |
|
20 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мА |
10 В |
Примечание:
- диапазон воспроизведения силы постоянного тока от 0,1 мА до 22 А, коэффициент пульсации <1 %
|
Воспроизводимая величина |
Значение |
|
Частота:
|
от 45,000 до 70,000 0,001 ±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05) |
|
Угол сдвига фаз:
|
от 0,000 до 359,999 0,001 ±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05) |
|
Показатели несимметрии:
|
0,2 0,5 0,5 |
|
Гармоники:
|
от 2 до 21 от 0 до 25 от 0 до 359,99 |
Таблица 5.6 - Метрологические характеристики в режиме воспроизведения электрической мощности
|
Вид измерений |
Пределы допускаемой приведенной погрешности воспроизведения электрической мощности, % | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |
|
Активная мощность |С08ф| >0,5 |
±0,05 |
±0,02 |
|
Реактивная мощность |БШф| >0,5 |
±0,1 |
±0,05 |
|
Полная мощность |
±0,1 |
±0,05 |
|
Коэффициент мощности |
±0,1 |
±0,05 |
|
Примечание:
| ||
|
Вид измерений |
Пределы допускаемой погрешности измерений электрической мощности | |
|
Прямое измерение |
Измерение с токовыми клещами | |
|
Активная мощность |
±0,05 % ДИ |
±0,2 % ДИ |
|
Реактивная мощность |
±0,1 % ДИ |
±0,5 % ДИ |
|
Полная мощность |
±0,1 % ДИ |
±0,5 % ДИ |
|
Коэффициент мощности |
±0,1 % ИВ |
±0,5 % ИВ |
|
Примечание ДИ - диапазон измерений, ИВ - измеренная величина | ||
Таблица 5.8 - Метрологические характеристики в режиме измерений переменного электрического напряжения
|
Номинальные значения поддиапазонов измерений |
Пределы допускаемой абсолютной погрешности измерений переменного электрического напряжения (% от установленного значения + % от номинального значения диапазона), В |
Разрешение |
|
57,7 В |
±(0,03 + 0,02) |
0,1мВ |
|
100 В |
±(0,03 + 0,02) |
1 мВ |
|
220 В |
±(0,03 + 0,02) |
1 мВ |
|
380 В |
±(0,03 + 0,02) |
1 мВ |
Таблица 5.9 - Метрологические характеристики в режиме прямого измерения силы переменного электрического тока
|
Номинальные значения поддиапазонов измерений |
Пределы допускаемой абсолютной погрешности измерений силы переменного электрического тока (% от установленного значения + % от номинального значения диапазона), А |
Разрешение |
|
1 А |
±(0,03 + 0,02) |
10 мкА |
|
5 А |
±(0,03 + 0,02) |
10 мкА |
Таблица 5.10 - Метрологические характеристики в режиме измерений силы переменного электрического тока с помощью токовых клещей (опция)
|
Номинальные значения поддиапазонов измерений |
Пределы допускаемой приведенной погрешности измерений силы переменного электрического тока, (% от номинального значения диапазона) |
Разрешение |
|
5 А |
±0,2 |
10 мкА |
|
Примечание:
| ||
|
Вид измерений |
Номинальные значения поддиапазонов измерений |
Диапазоны измерений |
Пределы допускаемой приведенной погрешности измерений (% от номинального значения диапазона) |
|
Постоянное электрическое напряжение |
1 В |
±(0 - 1,2) В |
±0,01 |
|
10 В |
±(0 - 12) В |
±0,01 | |
|
Сила постоянного электрического тока |
2 мА |
±(0 - 2,4) мА |
±0,01 |
|
20 мА |
±(0 - 24) мА |
±0,01 | |
|
Примечание:
| |||
Таблица 5.12 - Метрологические характеристики в режиме воспроизведения электрической энергии (опция)
|
Вид измерений |
Пределы допускаемой относительной погрешности измерений электрической энергии переменного тока, (% от установленного значения) | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |
|
Активная энергия |
±0,1 |
±0,05 |
|
Реактивная энергия |
±0,2 |
±0,1 |
|
Примечание:
| ||
|
Характеристика |
Значение |
|
Номинальное значение напряжения |
100 В, 380 В |
|
Диапазон воспроизведения напряжения |
от 0 до 110 %, вкл. от номинального значения диапазона |
|
Пределы допускаемой приведенной погрешности воспроизведения напряжения (% от номинального значения диапазона) |
±0,05 |
|
Максимальная выходная мощность |
10 ВА |
|
Диапазон воспроизведения частоты |
от 45 до 55 Гц |
Метрологические характеристики калибратора многофункционального трехфазного Теккноу ТК3100
Таблица 6.1 - Метрологические характеристики в режиме воспроизведения переменного электрического напряжения
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
15 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
500 мА |
|
57,7 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мВ |
500 мА |
|
100 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
300 мА |
|
220 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
140 мА |
|
380 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
80 мА |
|
600 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
50 мА |
|
750 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мВ |
30 мА |
Примечание:
- диапазон воспроизведения напряжения от 1 до 825 В, искажение <0,2 %.
Таблица 6.2 - Метрологические характеристики в режиме воспроизведения силы переменного электрического тока
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл. т. 0,02 | |||
|
20 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мкА |
60 В |
|
50 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мкА |
60 В |
Продолжение Таблицы 6.2
|
100 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
60 В |
|
200 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
30 В |
|
500 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
30 В |
|
1 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
30 В |
|
2 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
6 В |
|
5 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
6 В |
|
10 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
100 мкА |
2,5 В |
|
20 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
100 мкА |
1,2 В |
|
50 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
100 мкА |
0,8 В |
|
100 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мА |
0,8 В |
|
Примечание: - диапазон воспроизведения силы переменного тока от 2 мА до 110 А, искажение <0,2 %. | ||||
Таблица 6.3 - Метрологические характеристики в режиме воспроизведения постоянного
электрического напряжения
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического напряжения (% от установленного значения +% от номинального значения диапазона), мВ, В |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
75 мВ |
±(0,03 + 0,02) |
±(0,012 + 0,012) |
0,1 мкВ |
10 мА |
|
100 мВ |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкВ |
10 мА |
|
300 мВ |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкВ |
10 мА |
|
1 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкВ |
10 мА |
|
3 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкВ |
10 мА |
|
10 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
100 мкВ |
10 мА |
|
30 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
100 мкВ |
500 мА |
|
60 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
100 мкВ |
150 мА |
|
100 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
150 мА |
|
300 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
50 мА |
|
600 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мВ |
25 мА |
|
1000 В |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мВ |
15 мА |
Примечание:
- диапазон воспроизведения напряжения от 5 мВ до 1100 В, коэффициент пульсации <1 %.
Таблица 6.4 - Метрологические характеристики в режиме воспроизведения силы постоянного электрического тока
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного электрического тока (% от установленного значения +% от номинального значения диапазона), мкА, мА, А |
Разрешение |
Макс. нагрузка | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |||
|
10 мкА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 нА |
10 В |
|
30 мкА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 нА |
10 В |
|
100 мкА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 нА |
10 В |
|
300 мкА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 нА |
10 В |
|
1 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 нА |
10 В |
|
3 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 нА |
10 В |
|
10 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мкА |
10 В |
|
30 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,1 мкА |
10 В |
|
100 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
10 В |
|
300 мА |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
1 мкА |
4 В |
|
1 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
4 В |
|
3 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
10 мкА |
4 В |
|
10 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
100 мкА |
3 В |
|
30 А |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
100 мкА |
2,5 В |
Примечание:
- диапазон воспроизведения силы постоянного тока от 1 мкА до 33 А, коэффициент пульсации <1 %.
Таблица 6.5 - Метрологические характеристики в режиме воспроизведении частоты, угла сдвига фаз между током и напряжением. Показатели несимметрии по току, напряжению, углу сдвига фаз. Воспроизведение гармоник.
|
Воспроизводимая величина |
Значение |
|
Частота:
|
от 45,000 до 70,000 0,001 ±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05) |
|
Угол сдвига фаз:
|
от 0,000 до 359,999 0,001 ±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05) |
Продолжение Таблицы 6.5
|
Показатели несимметрии: - напряжения, %, не более |
0,2 |
|
- тока, %, не более |
0,5 |
|
- угла сдвига фаз между | |
|
напряжениями,°, не более |
0,5 |
|
Гармоники: | |
|
- тока и напряжения |
от 2 до 21 |
|
- регулировка амплитуды, % |
от 0 до 25 |
|
- регулировка угла сдвига фаз, ° |
от 0 до 359,99 |
Таблица 6.6 - Метрологические характеристики в режиме воспроизведения электрической мощности
|
Вид измерений |
Пределы допускаемой приведенной погрешности воспроизведения электрической мощности, % | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | |
|
Активная мощность |cosф| >0,5 |
±0,05 |
±0,02 |
|
Реактивная мощность |БШф| >0,5 |
±0,1 |
±0,05 |
|
Полная мощность |
±0,1 |
±0,05 |
|
Коэффициент мощности |
±0,1 |
±0,05 |
|
Примечание:
| ||
Таблица 6.7 - Метрологические характеристики в режиме измерений постоянного
электрического напряжения и силы постоянного электрического тока (опция)
|
Вид измерений |
Номинальные значения поддиапазонов измерений |
Диапазоны измерений |
Пределы допускаемой приведенной погрешности измерений (% от номинального значения диапазона) |
|
Постоянное электрическое напряжение |
1 В |
±(0 - 1,2) В |
±0,01 |
|
10 В |
±(0 - 12) В |
±0,01 | |
|
Сила постоянного электрического тока |
2 мА |
±(0 - 2,4) мА |
±0,01 |
|
20 мА |
±(0 - 24) мА |
±0,01 |
Примечание:
-
- измерение времени отклика от 0 до 1000 мс, пределы допускаемой абсолютной погрешности измерений ±40 мс;
-
- диапазон измерений пульсаций напряжения от 0 до 30 мВ, пределы допускаемой абсолютной погрешности измерений ±1 мВ;
-
- диапазон измерений пульсаций напряжения от 0 до 300 мВ, пределы допускаемой абсолютной погрешности измерений ±10 мВ;
-
- диапазон измерений пульсаций тока от 0 до 60 мкА, пределы допускаемой абсолютной погрешности измерений ±2 мкА;
-
- диапазон измерений пульсаций тока от 0 до 600 мкА, пределы допускаемой абсолютной погрешности измерений ±20 мкА.
Таблица 6.8 Метрологические характеристики в режиме воспроизведения электрической энергии (опция)
|
Вид измерений |
Пределы допускаемой относительной погрешности измерений электрической энергии переменного тока, (% от установленного значения) | |
|
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т 0,02 | |
|
Активная энергия |
±0,1 |
±0,05 |
|
Реактивная энергия |
±0,2 |
±0,1 |
|
Примечание:
| ||
Метрологические характеристики калибратора многофункционального трехфазного
Теккноу ТК3550
Таблица 7.1 - Метрологические характеристики в режиме воспроизведения переменного электрического напряжения
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В |
Макс. нагрузка | ||
|
Для калибраторов кл.т. 0,1 |
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | ||
|
57,7 В |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
500 мА |
|
100 В |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
300 мА |
|
220 В |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
130 мА |
|
380 В |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
80 мА |
Примечание:
- диапазон воспроизведения напряжения от 6 до 456 В, искажение <0,5 %.
Таблица 7.2 - Метрологические характеристики в режиме воспроизведения силы переменного электрического тока
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А |
Макс. нагрузка | ||
|
Для калибраторов кл.т. 0,1 |
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | ||
|
20 мА |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
24 В |
|
50 мА |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
24 В |
|
100 мА |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
24 В |
|
200 мА |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
24 В |
|
500 мА |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
24 В |
|
1 А |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
24 В |
|
2 А |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
6 В |
|
5 А |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
6 В |
|
10 А |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
2 В |
|
20 А |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
2 В |
|
50 А |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,6 В |
|
100 А |
±(0,06 + 0,04) |
±(0,03 + 0,02) |
±(0,012 + 0,008) |
0,6 В |
Примечание:
- диапазон воспроизведения силы переменного тока от 2 мА до 120 А, искажение <0,5 %.
Таблица 7.3 - Метрологические характеристики в режиме воспроизведении частоты, угла сдвига фаз между током и напряжением. Показатели несимметрии по току, напряжению, углу сдвига фаз. Воспроизведение гармоник.
|
Воспроизводимая величина |
Значение |
|
Частота:
|
от 45,000 до 70,000 0,001 ±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05) ±0,05 (для калибраторов кл.т. 0,1) |
|
Угол сдвига фаз:
|
от 0,000 до 359,999 0,001 ±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05) ±0,05 (для калибраторов кл.т. 0,1) |
Продолжение Таблицы 7.3
|
Показатели несимметрии: - напряжения, %, не более |
0,2 |
|
- тока, %, не более |
0,5 |
|
- угла сдвига фаз между | |
|
напряжениями,°, не более |
0,5 |
|
Гармоники: | |
|
- тока и напряжения |
от 2 до 21 |
|
- регулировка амплитуды, % |
от 0 до 25 |
|
- регулировка угла сдвига фаз, ° |
от 0 до 359,99 |
Таблица 7.4 - Метрологические характеристики в режиме воспроизведения электрической мощности/энергии переменного тока
|
Вид измерений |
Диапазон воспроизведени я силы тока |
Пределы допускаемой погрешности воспроизведения электрической мощности/энергии переменного тока 1) | ||
|
Для калибраторов кл.т. 0,1 |
Для калибраторов кл.т. 0,05 |
Для калибраторов кл.т. 0,02 | ||
|
Активная мощность/энергия |cosф| >0,5 |
50 мА<1<120 А |
±0,1 % ИВ |
±0,05 % ИВ |
±0,02 % ИВ |
|
2 мА<1<50 мА |
±0,2 % ДИ |
±0,1 % ДИ |
±0,05 % ДИ | |
|
Реактивная мощность/энергия |б1пф| >0,5 |
50 мА<1<120 А |
±0,2 % ДИ |
±0,1 % ДИ |
±0,05 % ДИ |
|
2 мА<1<50 мА |
±0,5 % ДИ |
±0,2 % ДИ |
±0,1 % ДИ | |
|
Коэффициент мощности |
50 мА<1<120 А |
±0,1 % ИВ |
±0,05 % ИВ |
±0,02 % ИВ |
|
2 мА<1<50 мА |
±0,2 % ДИ |
±0,1 % ДИ |
±0,05 % ДИ | |
|
Примечание:
| ||||
Таблица 8.1 - Метрологические характеристики в режиме воспроизведения переменного
электрического напряжения
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В |
Разрешение |
Макс. нагрузка |
|
60 В |
±(0,012 + 0,008) |
0,01 мВ |
240 мА |
|
120 В |
±(0,012 + 0,008) |
0,1 мВ |
120 мА |
|
240 В |
±(0,012 + 0,008) |
0,1 мВ |
60 мА |
|
480 В |
±(0,012 + 0,008) |
0,1 мВ |
30 мА |
|
Примечание: - диапазон воспроизведения напряжения от 1 до 528 В, искажение - <0,1 %. | |||
Таблица 8.2 - Метрологические характеристики в режиме воспроизведения силы переменного электрического тока
|
Номинальные значения поддиапазонов воспроизведения |
Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А |
Разрешение |
Макс. нагрузка |
|
200 мА |
±(0,012 + 0,008) |
0,1 мкА |
50 В |
|
1 А |
±(0,012 + 0,008) |
1 мкА |
20 В |
|
5 А |
±(0,012 + 0,008) |
1 мкА |
6 В |
|
20 А |
±(0,012 + 0,008) |
10 мкА |
1,5 В |
|
Примечание: - диапазон воспроизведения силы переменного тока от 0,2 мА до 22 А, искажение - <0,02 %. | |||
Таблица 8.3 - Метрологические характеристики в режиме воспроизведении частоты и угла сдвига фаз
|
Воспроизводимая величина |
Значение |
|
Частота:
|
от 45,000 до 65,000 (400 Гц - опция) 0,001 ±0,01 |
|
Угол сдвига:
током и напряжением, ° |
от 0,000 до 359,999 0,001 ±0,02 |
|
Вид измерений |
Пределы допускаемой приведенной погрешности воспроизведения электрической мощности переменного тока 1), % |
|
Активная мощность |cosф| >0,5 |
±0,05 |
|
Реактивная мощность |Бтф| >0,5 |
±0,05 |
|
Полная мощность |
±0,05 |
|
Коэффициент мощности |
±0,05 |
|
Примечание:
| |
Таблица 8.5 - Метрологические характеристики в режиме воспроизведения электрической энергии
|
Вид измерений |
Пределы допускаемой относительной погрешности воспроизведения электрической энергии переменного тока, % |
|
Активная энергия |
±0,05 |
|
Реактивная энергия |
±0,1 |
|
Примечание:
| |
Таблица 8.6 - Характеристики в режиме индикации задаваемых сигналов: гармоник, интергармоник, фликера, выбросов, провалов и кратковременных прерываний напряжения (опция)
|
Воспроизводимая величина |
Значение |
|
Гармоники: |
|
|
Интергармоники: |
|
|
Фликер: |
|
|
Выбросы и провалы/кратковременные прерывания напряжения: |
|
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 48 до 52 |
|
Потребляемая мощность, В^А, не более: - (калибратор ТК3530, ТК3550, ТК3300); |
600 |
|
- (калибратор ТК3500, ТК3510); |
350 |
|
- (калибратор ТК3100); |
800 |
|
- (калибратор ТК3520) |
500 |
|
Габаритные размеры (длина х ширина х высота), мм, не более:
|
470х470х195 |
|
- (калибратор ТК3550); |
415х435х195 |
|
- (калибратор ТК3100); |
485х490х200 |
|
- (калибратор ТК3300) |
530х560х200 460x450x220 |
|
Масса, кг, не более - (калибратор ТК3530); |
22 |
|
- (калибратор ТК3500); |
17 |
|
- (калибратор ТК3510, ТК3520); |
19 |
|
- (калибратор ТК3550); |
29 |
|
- (калибратор ТК3100); |
36 |
|
- (калибратор ТК3300) |
25 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °С:
|
от +10 до +25 от +18 до +28 |
|
относительная влажность воздуха,% - (калибратор 3530); |
не более: 80 (при +20°С) |
|
- (калибратор 3500, ТК3510, ТК3520, ТК3550, ТК3100, ТК3300) |
<60 |
|
атмосферное давления, кПа |
от 84 до 106,7 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет |
8 |
