Номер по Госреестру СИ: 95801-25
95801-25 Теплосчетчики
(ФЛЕКСУС ПЛЮС)
Назначение средства измерений:
Теплосчетчики ФЛЕКСУС ПЛЮС (далее - теплосчетчики) предназначены для измерений тепловой энергии, тепловой мощности, объемного расхода (объема) теплоносителя, температуры и разницы температур теплоносителя в трубопроводах, текущего времени и избыточного давления в трубопроводах закрытых систем теплопотребления, водоснабжения и водоотведения.

Внешний вид.
Теплосчетчики
Рисунок № 1

Внешний вид.
Теплосчетчики
Рисунок № 2

Внешний вид.
Теплосчетчики
Рисунок № 3

Внешний вид.
Теплосчетчики
Рисунок № 4

Внешний вид.
Теплосчетчики
Рисунок № 5

Внешний вид.
Теплосчетчики
Рисунок № 6

Внешний вид.
Теплосчетчики
Рисунок № 7

Внешний вид.
Теплосчетчики
Рисунок № 8

Внешний вид.
Теплосчетчики
Рисунок № 9

Внешний вид.
Теплосчетчики
Рисунок № 10
Программное обеспечение
Программным обеспечением (далее - ПО) теплосчетчиков является программное обеспечение тепловычислителя утвержденного типа, входящего в его состав.
Данные о ПО средств измерений, входящих в состав теплосчетчика, отражены в соответствующих сведениях об утвержденном типе, размещенных в Федеральном информационном фонде по обеспечению единства измерений.
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку теплосчетчика любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 1.4 «Устройство и работа» руководства по эксплуатации 26.51.66 РЭ «Теплосчетчики ФЛЕКСУС ПЛЮС. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункты 6.19.1 и 6.19.2);
ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;
ГОСТ Р 56942-2016 «Автоматизированные измерительные системы контроля и учета тепловой энергии. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.66-001-44345622-2020 «Теплосчетчики ФЛЕКСУС ПЛЮС. Технические условия»;
Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;
Постановление Правительства Российской Федерации от 18 ноября 2013 г. № 1034 «Правила коммерческого учета тепловой энергии, теплоносителя».
ПравообладательАкционерное общество «Теккноу» (АО «Теккноу»)
ИНН 7801079340
Адрес юридического лица: 199155, г. Санкт-Петербург, ВО, Уральская ул., д. 17, к. 3, лит. Е, помещ. 24-Н, оф. 4
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия теплосчетчиков основан на обработке тепловычислителем измерительных сигналов, поступающих от первичных измерительных преобразователей (расхода, давления, температуры), вычислении, архивации и отображении на цифровом индикаторе тепловычислителя результатов измерений:
-
- суммарного с нарастающим итогом значения количества тепловой энергии, ГДж;
-
- текущего значения тепловой мощности, ГДж/ч (в зависимости от используемого тепловычислителя);
-
- суммарных с нарастающим итогом значений объема теплоносителя, м3;
-
- текущего значения объемного расхода теплоносителя, м3/ч;
-
- текущего значения температуры теплоносителя, °С;
-
- текущего значения разности температур теплоносителя, в подающем и обратном трубопроводах, °С;
-
- текущего значения избыточного давления, МПа;
-
- текущего значения времени, чч.мм.сс.
В теплосчетчиках реализована передача собранной и архивной информации по интерфейсам связи.
Конструктивно теплосчетчики состоят из составных измерительных каналов, включающих в себя: тепловычислитель, первичные измерительные преобразователи расхода (ультразвуковой расходомер), давления, температуры.
Теплосчетчики выпускаются в исполнениях, отличающихся типом системы, типом используемых первичных измерительных преобразователей расхода, типом используемого тепловычислителя, количеством и конструктивными особенностями используемых первичных измерительных преобразователей расхода, конструктивными особенностями используемых первичных измерительных преобразователей температуры, верхней границей диапазона измерений избыточного давления, типом используемого первичного измерительного преобразователя давления.
Перечень средств измерений, входящих в составные измерительные каналы теплосчетчиков, представлен в таблице 1.
Таблица 1 - Перечень средств измерений, входящих в составные измерительные каналы теплосчетчиков
|
Т епловычислители |
|
Приборы вторичные теплоэнергоконтроллеры ИМ2300 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 14527-17), исполнения: ИМ2300Н1, ИМ2300ЩМ1, MM2300DIN, ИМ2300 DIN-ВМ (исполнение MM2300DIN с выносным измерительным модулем ИМ2300ВМ), ИМ2300ИРР. |
|
Преобразователи расчетно-измерительные ТЭКОН-19 (рег. № 61953-15). |
|
Тепловычислители СПТ962 (рег. № 64150-16). |
|
Тепловычислители СПТ961 (рег. № 35477-12). |
|
Тепловычислители СПТ940 (рег. № 72098-18). |
|
Вычислители количества теплоты ВКТ-7 (рег. № 77851-20). |
|
Первичные измерительные преобразователи расхода |
|
Расходомеры ультразвуковые ФЛЕКСУС (рег. № 74169-19), серии: 4ХХ, 5ХХ, 6ХХ и 7ХХ (с рабочими диапазонами скоростей потока от -10 до -0,04 м3/с и от +0,04 до +10 м3/с). |
|
Первичные измерительные преобразователи температуры 1) (далее - термопреобразователи сопротивления) |
|
Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р (рег. № 46155-10), модификации (исполнения): ТПТ-1 (ТПТ-1-1, ТПТ-1-2, ТПТ-1-3, ТПТ-1-4, ТПТ-1-5), ТПТ-17 (ТПТ-17-1), ТПТ-19 (ТПТ-19-1, ТПТ-19-2, ТПТ-19-3). |
|
Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 (рег. № 46156-10). |
|
Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15 (рег. № 39144-08), модификация (исполнения): ТПТ-15 (ТПТ-15-1, ТПТ-15-2, ТПТ-15-3). |
|
Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 (рег. № 39145-08), модификации: КТПТР-05, КТПТР-05/1. |
|
Термопреобразователи сопротивления платиновые ТСП-Н (рег. № 38959-17). |
|
Комплекты термопреобразователей сопротивления КТСП-Н (рег. № 38878-17). |
|
Первичные измерительные преобразователи давления |
|
Преобразователи давления измерительные Viatran (рег. № 74921-19), модификации: 345, 347, 423, 548, 570. |
|
Преобразователи давления измерительные СДВ (рег. № 28313-11), модификация СДВ-И-М(1,60)-М20х1,5. |
|
Примечание - 1) Допускается использование теплосчетчиков совместно с термопреобразователями сопротивления не хуже класса А по ГОСТ 6651-2009. |
Структура условного обозначения исполнений теплосчетчиков приведена в таблице 2.
Таблица 2 - Структура условного обозначения исполнений теплосчетчиков
|
Структура условного обозначения теплосчетчиков |
Варианты и расшифровка индексов |
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Тип теплосчетчиков |
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Тип системы:
|
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Тип используемых первичных измерительных преобразователей расхода:
|
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Тип используемого тепловычислителя:
|
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Количество и конструктивные особенности используемых первичных измерительных преобразователей расхода: Х4 - количество используемых первичных измерительных преобразователей расхода; Х5 - принимает значение 1 (одноканальный расходомер), 2 (двухканальный расходомер), 4 (четырехканальный расходомер). |
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Конструктивные особенности используемых первичных измерительных преобразователей температуры: Х6 - принимает значения: 1 (врезные термопреобразователи сопротивления), 2 (термопреобразователи сопротивления, устанавливаемые в колодец); Х7 - количество используемых первичных преобразователей температуры. |
|
ФЛЕКСУС ПЛЮС-Х1-Х2-Х3-Х4Х5-Х6Х7-Х8 |
Верхняя граница диапазона измерений избыточного давления используемого первичного измерительного преобразователя давления. |
|
Примечание - В случае использования первичных преобразователей расхода, температуры, давления различных исполнений/модификаций индексы могут дублироваться. | |
Серийный номер наносится на маркировочную табличку на корпус тепловычислителя из состава теплосчетчика любым технологическим способом в виде цифрового кода.

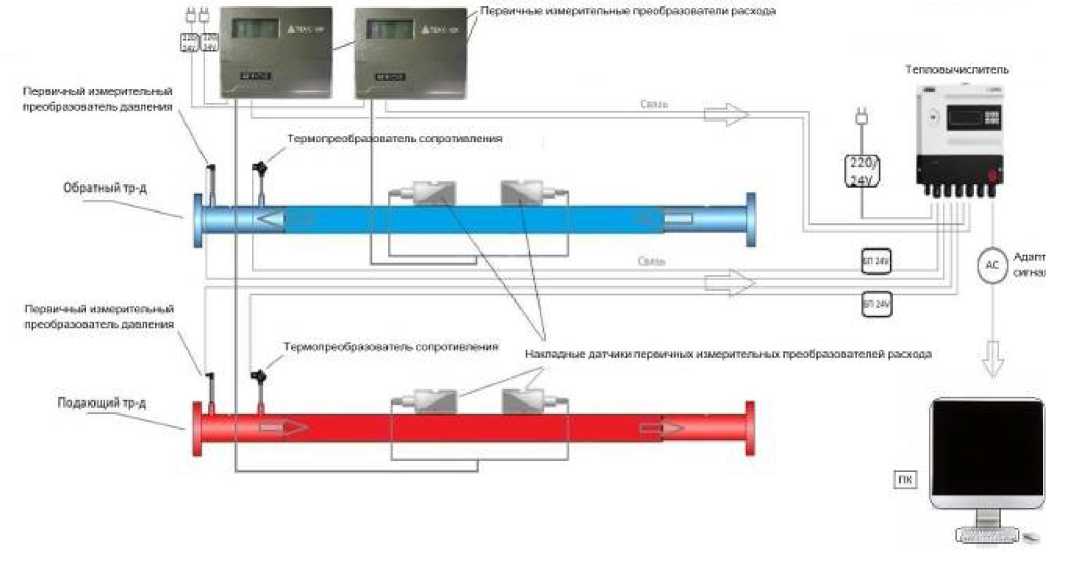

Обобщенная блок-схема структуры компонентов теплосчетчиков представлена на рисунке 1.
Рисунок 1 - Обобщенная блок-схема структуры компонентов теплосчетчиков
Максимально возможное число трубопроводов, которое может охватить один теплосчетчик - 16. В таблице 3 представлены типы выходных сигналов, поступающих от первичных измерительных преобразователей расхода, температуры, давления на входы используемого тепловычислителя.
Таблица 3 - Типы связующих сигналов
|
Первичные измерительные преобразователи |
Тип сигнала |
|
Первичные измерительные преобразователи расхода |
Сила постоянного тока (мА), электрические импульсы (имп.), частота электрических импульсов (Гц), цифровые данные |
|
Первичные измерительные преобразователи температуры |
Сопротивление постоянному току (Ом) |
|
Первичные измерительные преобразователи давления |
Сила постоянного тока (мА) |

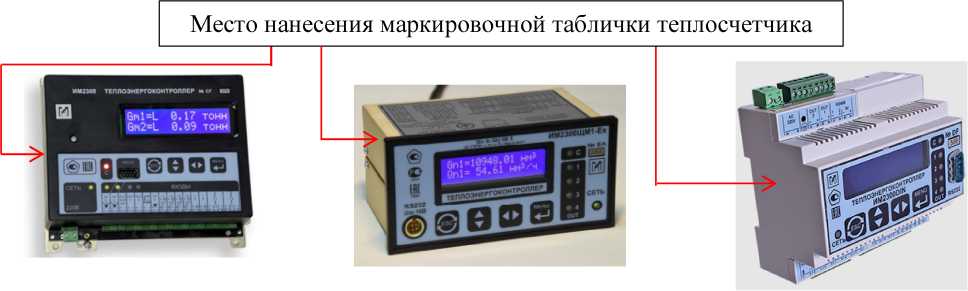

Общий вид используемых тепловычислителей c указанием места нанесения маркировочной таблички теплосчетчика представлен на рисунке 2.
ИМ2300Н1
ИМ2300ЩМ1
ИМ2300DIN
ИМ2300ИРР
Выносной измерительный
модуль ИМ2300ВМ
Место нанесения маркировочной таблички теплосчетчика
СПТ962
СПТ961
СПТ940

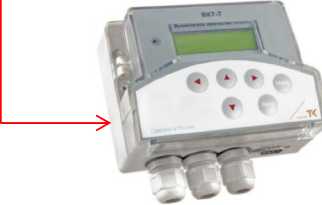

ВКТ-7
Рисунок 2 - Общий вид используемых тепловычислителей c указанием места нанесения маркировочной таблички теплосчетчика

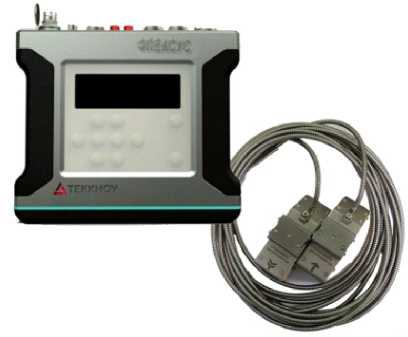

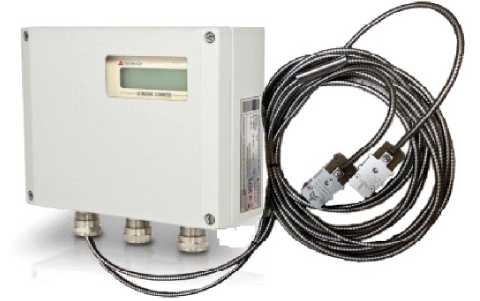

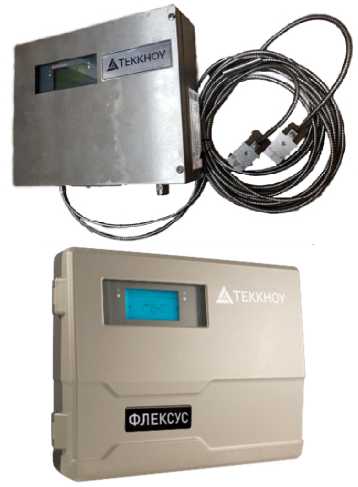

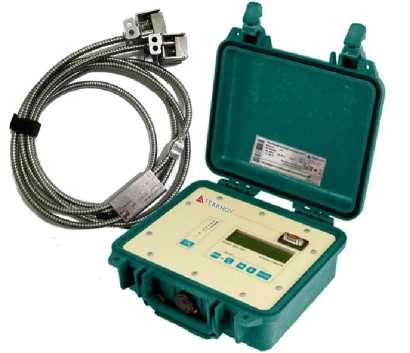

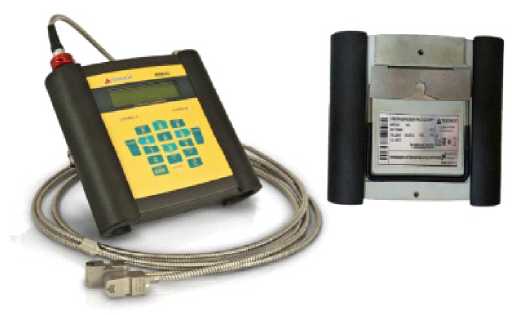

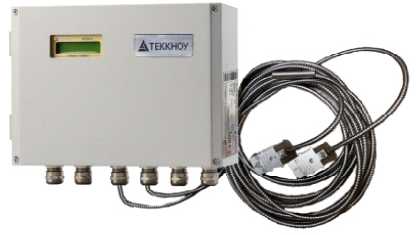

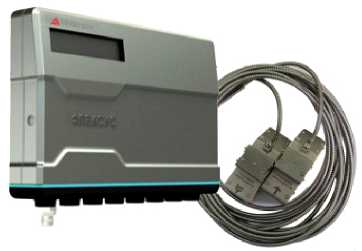

Общий вид используемых первичных измерительных преобразователей расхода представлен на рисунке 3.


Серия 4ХХ

Серия 5ХХ


Серия 6ХХ

Рисунок 3 - Общий вид используемых первичных измерительных преобразователей расхода
Серия 7ХХ

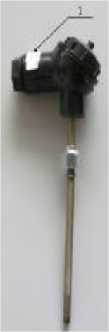

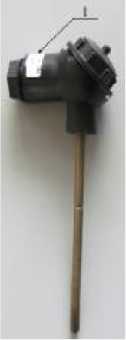

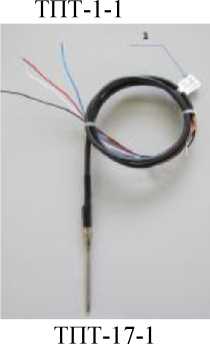

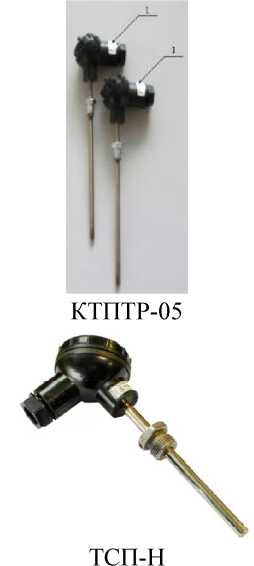

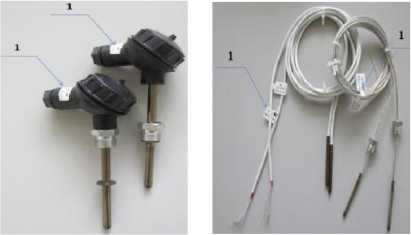

Общий вид используемых первичных измерительных преобразователей температуры и давления представлен на рисунке 4.
Первичные измерительные преобразователи температуры

ТПТ-1-2
ТПТ-1-3
ТПТ-1-4




ТПТ-19-1
ТПТ-19-2
ТПТ-1-5

ТПТ-17-2
КТПРТР-01
(ТПТ-1)
КТПТР-03
КТПТР-06
КТПТР-07
ТПТ-19-3
КТПТР-08
ТПТ-15-1
l
ТПТ-15-2
ТПТ-15-3

КТПТР-05/1
КТСП-Н

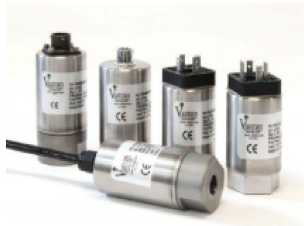

Первичные измерительные преобразователи давления
Viatran модификация 347
Ч-.
Viatran модификация 548
Viatran модификация 423


Viatran модификация 345
Viatran модификация 570

Рисунок 4 - Общий вид используемых первичных измерительных преобразователей температуры и давления

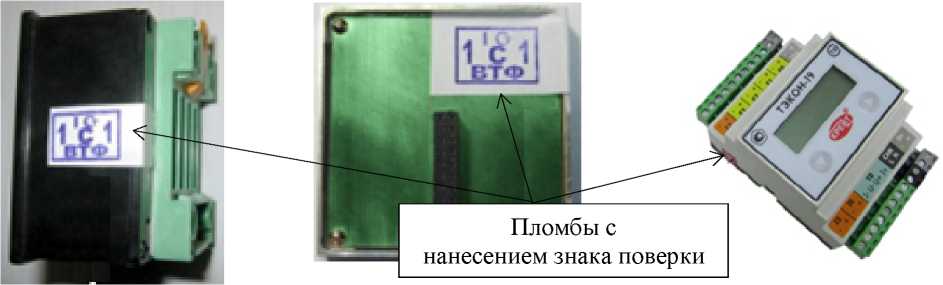

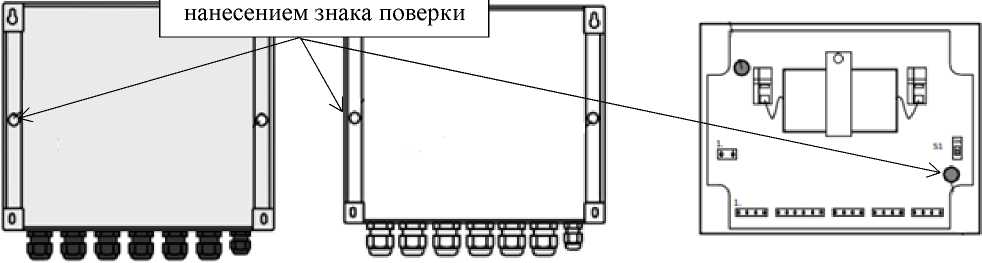

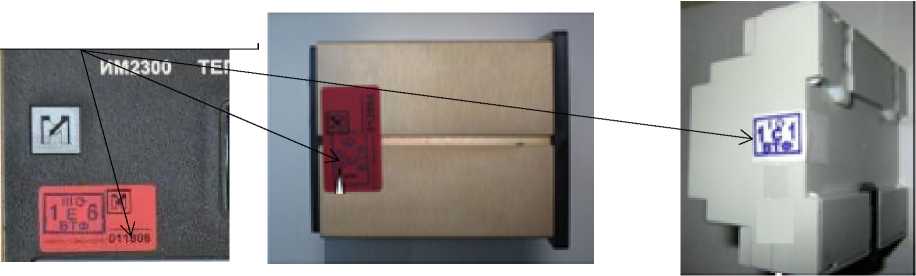

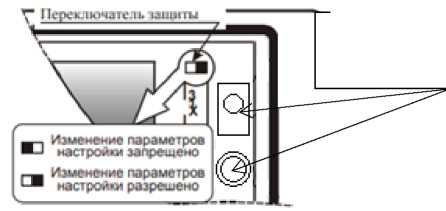

Схемы пломбировки от несанкционированного доступа с указанием мест ограничения доступа к местам настройки (регулировки) и мест нанесения знака поверки приведены на рисунке 5. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки. Места нанесения знака утверждения типа и серийного номера приведены на рисунке 6.
Пломбы с
нанесением знака поверки
При использовании
При использовании
При использовании
тепловычислителя
тепловычислителя
тепловычислителя
ИМ2300Н1
ИМ2300ЩМ1
MM2300DIN
Пломбы с
нанесением знака поверки
При использовании тепловычислителя ИМ2300ИРР
При использовании тепловычислителя ИМ2300 DIN-ВМ
При использовании тепловычислителя
ТЭКОН-19
Пломбы с
При использовании тепловычислителя СПТ962
При использовании тепловычислителя СПТ940
При использовании тепловычислителя СПТ961
Пломбы с
нанесением знака поверки
При использовании тепловычислителя ВКТ-7
Пломбы с
нанесением знака
поверки

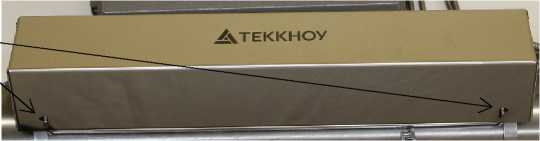

Схема пломбирования первичных измерительных преобразователей расхода
Рисунок 5 - Схемы пломбировки от несанкционированного доступа с указанием мест ограничения доступа к местам настройки (регулировки) и мест нанесения знака поверки
Место нанесения серийного номера
Маркировочная табличка

Место нанесения знака утверждения типа

ТЕПЛОСЧЕТЧИК ФЛЕКСУС ПЛЮС Мод.:ФЛЕКСУС ПЛЮС-1-SN 00000001 ~ 100...230 В, 15 Вт -40...+60 °C
Все кабельные вводы с
метрической резьбой
Рисунок 6 - Места нанесения знака утверждения типа и серийного номера
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхняя граница диаметра условного прохода трубопровода Думах, мм |
12000 |
|
Нижняя граница диаметра условного прохода трубопровода Д\\п\. мм |
6 |
|
Верхняя граница рабочего диапазона скоростей потока теплоносителя Vmax, м/с |
±10 |
|
Нижняя граница рабочего диапазона скоростей потока теплоносителя Vmin, м/с |
от ±0,05 до ±0,40 Х) |
|
Верхний предел диапазона измерений объемного расхода Gb, м3/ч |
2.83JI\ma\2A'mav 10-3 |
|
Нижний предел диапазона измерений объемного расхода Gb, м3/ч |
2.83JI\mi\2A'miv 10-3 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя G, %, для теплосчетчиков:
|
±(1+0,01Gb/Ge), но не более, чем ±3,5 ±(2+0,02^Gb/Ge), но не более, чем ±5,0 |
|
Верхний предел измерений температуры теплоносителя /в, °С, не менее |
+90 2) |
|
Нижний предел измерений температуры теплоносителя /н, °С, не менее |
+1 |
|
Наименьший предел измерений разности температур теплоносителя в подающем и обратном трубопроводах Д/н 3), °С, не менее |
3 |
|
Наибольший предел измерений разности температур теплоносителя в подающем и обратном трубопроводах Д/в3), °С, не менее |
/в-5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С |
±(0,4+0,005-|t|) |
|
Пределы допускаемой относительной погрешности измерений разности температур теплоносителя Д/ в подающем и обратном трубопроводах 6^t, % |
±(0,5+3-Д/н/Д/) |
|
Пределы допускаемой относительной погрешности вычислителя тепловой энергии, % |
±(0,5+Д/н/Д/) |
|
Пределы допускаемой относительной погрешности измерений тепловой энергии (тепловой мощности 4)), %, для теплосчетчиков:
|
±(2+4•Дtн/Дt+0,01•Gв/G), но не более, чем ±6,5 ±(з+4•Дtн/Дt+0,02•Gв/G), но не более, чем ±7,5 |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 1,6 5) |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений избыточного давления, % |
±1 |
|
Пределы допускаемой относительной погрешности измерений текущего времени, % |
У станавливаются в описании типа на применяемый тепловычислитель |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Примечания:
измерений температур применяемых термопреобразователей сопротивления и тепловычеслителя, но не менее +90 °С. Конкретное значение указывается в паспорте на теплосчетчик.
| |
Таблица 5 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания |
У станавливаются в описаниях типа на применяемые средства измерений |
|
У словия эксплуатации |
У станавливаются в описаниях типа на применяемые средства измерений |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
110000 |
|
Средний срок службы, лет |
12 |
