Номер по Госреестру СИ: 96118-25
96118-25 Машина испытательная
(EBT105A)
Назначение средства измерений:
Машина испытательная EBT105A (далее - машина) предназначена для измерений силы и перемещений подвижной траверсы при проведении механических испытаний образцов и изделий на сжатие и изгиб в режиме статического нагружения.
Внешний вид.
Машина испытательная
Рисунок № 1
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства -
Номер записи - de02bc6e-7796-862b-48f1-07875fb58b1f
ID в реестре СИ - 1426746
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shenzhen Wance Testing Machine Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen, 518107
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1684 от 2025.08.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Машина испытательная (EBT105A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenzhen Wance Testing Machine Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95934-25 |
Машины испытательные, Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen, 518107) |
ОТ МП |
1 год |
|
96118-25 |
Машина испытательная, EBT105A Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen, 518107) |
ОТ МП |
1 год |
|
97727-26 16.02.2031 |
Машины испытательные гидравлические, Wance HM Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen, 518107) |
ОТ МП |
1 год |
Кто поверяет Машина испытательная (EBT105A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Машина испытательная (EBT105A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным, разработано специально для машины и служит для управления ее функциональными возможностями, а также для обработки и отображения результатов измерений.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TestPilot |
|
Номер версии (идентификационный номер) ПО |
V2.2.XXXX* |
|
Цифровой идентификатор ПО |
— |
|
* Х - не относится к метрологически значимой части ПО и принимает значения от 1 до 9999 | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и обслуживанию.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 «Испытания» в документе «Машина испытательная EBT105A. Руководство по эксплуатации и обслуживанию».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498;
СМК 02 СТО 57 «Стандарт организации. Метрологическое обеспечение. Локальная поверочная схема для машин испытательных», утвержденный УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 03.03.2025 г.
Правообладатель
Shenzhen Wance Testing Machine Co., Ltd., Китай
Адрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen 518107, China
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Изготовитель
Shenzhen Wance Testing Machine Co., Ltd., Китай
Адрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen 518107, China
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Shenzhen Wance Testing Machine Co., Ltd., Китай
Адрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen 518107, China
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Принцип действия машины основан на преобразовании системой привода машины электрической энергии в линейное перемещение подвижной траверсы и как следствие, приложение к образцу соответствующей нагрузки с последующим ее измерением с помощью силоизмерительного датчика. Измерение силы производится путем преобразования механической деформации чувствительного элемента тензометрического датчика в электрический сигнал.
Конструктивно машина состоит из основания, верхней направляющей колонны (привода подвижной траверсы) и нижних захватов для крепления испытываемого образца, датчика силы, датчика перемещения подвижной траверсы, системы измерения и управления.
Положение траверсы измеряется с помощью датчиков перемещения. Установка и закрепление испытуемых образцов и изделий осуществляется в нижних захватах различного типа, плитах для сжатия, оснастке на 3(4)-ех точечный изгиб, в зависимости от решаемой задачи.
Обработка сигнала и управление испытательной машиной осуществляется управляющим контроллером, взаимодействующим с программным обеспечением, установленным на персональном компьютере. Управляющий контроллер имеет модульную конструкцию и позволяет расширять количество входов и выходов для подключения дополнительных датчиков деформации, силоизмерительных датчиков и других периферийных устройств.
К машине испытательной EBT105A относится машина испытательная EBT105A с зав. № W2501008.
Заводской номер, обеспечивающий идентификацию машины, имеет буквенно-цифровой формат и наносится на маркировочную табличку (шильд) методом наклейки, установленную на корпусе машины. Нанесение знака поверки на машину не предусмотрено.
Пломбирование машин не предусмотрено.
Общий вид машины и место нанесения маркировочной таблички (шильда) представлен на рисунке 1.

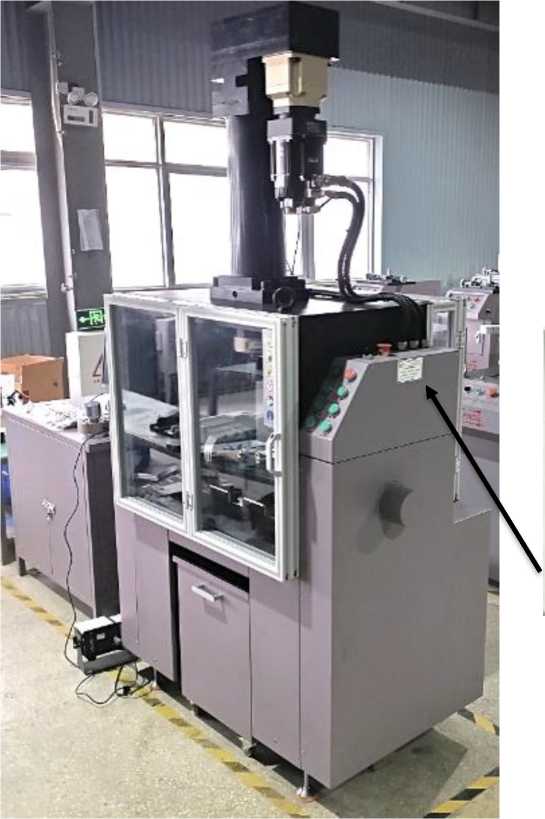

Рисунок 1 - Общий вид машины испытательной EBT105A с указанием места нанесения маркировочной таблички с заводским номером
|
В.__„ |
SHENZHEN WANCE TESTING MACHINE CO . LTD. |
|
WANCE |
S»egJ * v "T'c x< 'sht* sw |
|
'«наян 41Т,ШО1 | £w wnfrr^-E, |
Bending Testing Machine
Model | EBT1Q5A | Capacly | 100kN~^ Accuracy 'pg]
Sena No W2501006 MFG Date, 20250?]
°ower supply | 220V 50Hz 1 Phase 2kW
——————
Таблица 4 -
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная |
EBT105A |
1 шт. |
|
Машина испытательная EBT105A. Руководство по эксплуатации и обслуживанию |
- |
1 экз. |
|
Машина испытательная EBT105A. Руководство по эксплуатации. Программное обеспечение Test Pilot |
- |
1 экз. |
|
ГСИ. Машина испытательная EBT105A. Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН |
от 0,4 до 100,0 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 0,5 |
|
Диапазон измерений перемещений подвижной траверсы, мм |
от 0,5 до 230,0 |
|
Пределы допускаемой погрешности измерений перемещения подвижной | |
|
траверсы: | |
|
- в поддиапазоне от 0,5 до 26,0 мм включ., мм |
± 0,13 |
|
- в поддиапазоне св. 26 до 230 мм, % |
± 0,5 |
Таблица 3 - Основные технические характеристики средства измерений
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - высота |
2200 |
|
- ширина |
1400 |
|
- длина |
800 |
|
Масса, кг, не более |
3000 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от + 15 до + 35 |
|
- относительная влажность воздуха, %, не более |
75 |
|
Потребляемая электрическая мощность, кВт, не более |
2 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
