Номер по Госреестру СИ: 95934-25
95934-25 Машины испытательные
()
Назначение средства измерений:
Машины испытательные HBT106A (далее - машины) предназначены для измерений силы и перемещений подвижной траверсы при проведении механических испытаний образцов и изделий на сжатие и изгиб в режиме статического нагружения.
Внешний вид.
Машины испытательные
Рисунок № 1
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства -
Номер записи - a4418bc5-54bd-b758-dfa0-02f84f83640f
ID в реестре СИ - 1426211
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
HBT106A,
Производитель
Изготовитель - Shenzhen Wance Testing Machine Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen, 518107
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1474 от 2025.07.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Машины испытательные ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenzhen Wance Testing Machine Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95934-25 |
Машины испытательные, Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen, 518107) |
ОТ МП |
1 год |
|
96118-25 |
Машина испытательная, EBT105A Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen, 518107) |
ОТ МП |
1 год |
|
97727-26 16.02.2031 |
Машины испытательные гидравлические, Wance HM Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen, 518107) |
ОТ МП |
1 год |
Кто поверяет Машины испытательные ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 2 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Машины испытательные ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным, разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TestPilot |
|
Номер версии (идентификационный номер) ПО |
V2.2.XXXX* |
|
Цифровой идентификатор ПО |
— |
|
* ХХХХ - не относится к метрологически значимой части ПО и принимает значения от 1 до | |
|
9999 | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Испытания» в документе «Машина испытательная HBT106A. Руководство по эксплуатации и обслуживанию».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
СМК 02 СТО 57 «Стандарт организации. Метрологическое обеспечение. Локальная поверочная схема для машин испытательных», утвержденный УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 03.03.2025 г.
ПравообладательShenzhen Wance Testing Machine Co., Ltd., Китай
Адрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen, 518107, China
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Изготовитель
Shenzhen Wance Testing Machine Co., Ltd., КитайАдрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen, 518107, China
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Shenzhen Wance Testing Machine Co., Ltd., КитайАдрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen, 518107, China
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Принцип действия машин основан на преобразовании системой привода машины электрической энергии в линейное перемещение подвижной траверсы и как следствие, приложение к образцу соответствующей нагрузки с последующим ее измерением с помощью силоизмерительного датчика. Измерение силы, приложенной к образцу, производится путем преобразования механической деформации чувствительного элемента тензометрического датчика силы в электрический сигнал.
Конструктивно машины состоят из основания, верхней направляющей колонны (привода подвижной траверсы) и нижних захватов для крепления испытываемого образца, датчика силы, датчика перемещения подвижной траверсы, системы измерения и управления.
Положение траверсы измеряется с помощью датчиков перемещения. Установка и закрепление испытуемых образцов и изделий осуществляется в нижних захватах различного типа, плитах для сжатия, оснастке на 3(4)-ех точечный изгиб, в зависимости от решаемой задачи.
Обработка сигнала и управление испытательной машиной осуществляется управляющим контроллером, взаимодействующим с программным обеспечением, установленным на персональном компьютере. Управляющий контроллер имеет модульную конструкцию и позволяет расширять количество входов и выходов для подключения дополнительных датчиков деформации, силоизмерительных датчиков и других периферийных устройств.
К машинам испытательным HBT106A относятся машины испытательные HBT106A с зав. № W2412022 и зав. № W2412079.
Заводской номер, обеспечивающий идентификацию машин, имеет буквенно-цифровой формат и наносится на маркировочную табличку (шильд) методом наклейки, установленную на корпусе машины. Нанесение знака поверки на машины не предусмотрено.
Пломбирование машин не предусмотрено.

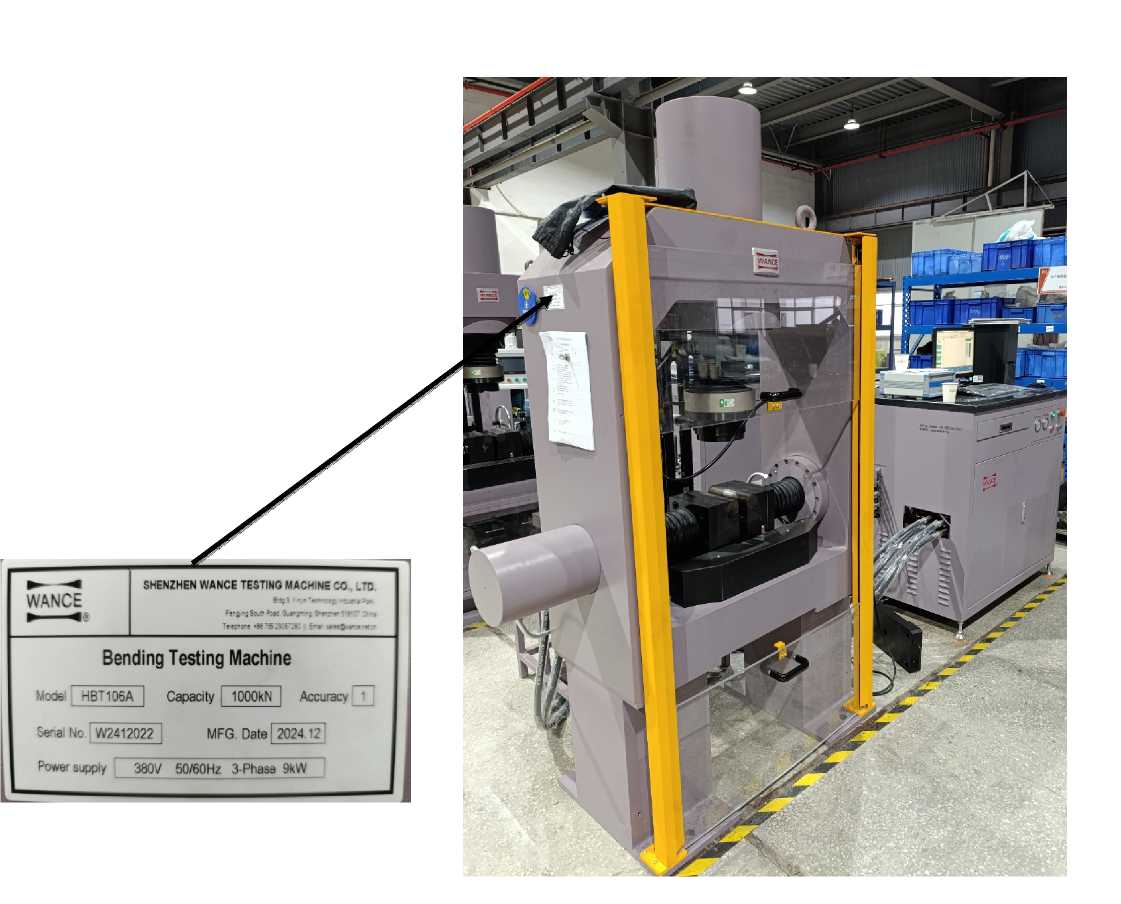

Общий вид машин и место нанесение маркировочной таблички (шильда) представлен на рисунке 1.
Mode HBT105A | Capacity ЮООкХ | Accuracy
Se'iaiNc ,7^12C2^ MPG. Date I 2024.121
Power supply I 380V 50/60Hz 3-Phase 9kW |
Рисунок 1 - Общий вид машины испытательной HBT106A с указанием места нанесения маркировочной таблички с заводским номером
|
SHENZHEN WANCE TESTING MACHINE CO LTD. 9dj5 ' -..n-te-aoft -мн | ||
|
WANCE | ||
|
Te«phonf Мфкжха |
Bending Testing Machine
Таблица 4 -
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная |
HBT106A |
1 шт. |
|
Машина испытательная HBT106A. Руководство по эксплуатации и обслуживанию |
- |
1 экз. |
|
Машина испытательная HBT106A. Руководство по эксплуатации. Программное обеспечение Test Pilot |
- |
1 экз. |
|
ГСИ. Машины испытательные HBT106A. Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН |
от 20 до 1000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 1,0 |
|
Диапазон измерений перемещений подвижной траверсы, мм |
от 0,5 до 345 |
|
Пределы допускаемой погрешности измерений перемещения подвижной траверсы:
|
± 0,13 ± 0,5 |
Таблица 3 - Основные технические характеристики средства измерений
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - высота |
2200 |
|
- ширина |
600 |
|
- длина |
1650 |
|
Масса, кг, не более |
3000 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от + 15 до + 35 |
|
- относительная влажность воздуха, %, не более |
75 |
|
Потребляемая электрическая мощность, кВт, не более |
9 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 342 до 418 |
|
- частота переменного тока, Г ц |
от 49 до 51 |
