Номер по Госреестру СИ: 96121-25
96121-25 Резервуар вертикальный стальной цилиндрический
(РВС-10000)
Назначение средства измерений:
Резервуар вертикальный стальной цилиндрический РВС-10000 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 1
Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 2
Общие сведения
Дата публикации - 18.08.2025
Срок свидетельства -
Номер записи - 04253ad2-b03e-b33a-4f4e-9393c5a35dda
ID в реестре СИ - 1426743
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "РН-Морской терминал Туапсе"
Страна - РОССИЯ
Населенный пункт - 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1684 от 2025.08.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуар вертикальный стальной цилиндрический (РВС-10000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "РН-Морской терминал Туапсе"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96122-25 |
Резервуар вертикальный стальной цилиндрический, РВС-20000 Общество с ограниченной ответственностью "РН-Морской терминал Туапсе" (РОССИЯ 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4) |
ОТ |
5 лет |
|
96121-25 |
Резервуар вертикальный стальной цилиндрический, РВС-10000 Общество с ограниченной ответственностью "РН-Морской терминал Туапсе" (РОССИЯ 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4) |
ОТ |
5 лет |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Резервуар вертикальный стальной цилиндрический (РВС-10000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуар вертикальный стальной цилиндрический (РВС-10000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в МИ 3649-2021 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах», свидетельство об аттестации № 01.00257-2013/16807-21, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.41952.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РН-Морской терминал Туапсе»
(ООО «РН-Морской терминал Туапсе»)
ИНН 2365004417
Юридический адрес: 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4
Тел./факс 8 (86167) 43900 доб. 23-14; 23-53
E-mail: mail@tunp.rosneft.ru
Изготовитель
Общество с ограниченной ответственностью «РН-Морской терминал Туапсе»
(ООО «РН-Морской терминал Туапсе»)
ИНН 2365004417
Адрес: 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4
Тел./факс 8 (86167) 43900 доб. 23-14; 23-53
E-mail: mail@tunp.rosneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае и Республике Адыгея»(ФБУ «Краснодарский ЦСМ»)
Адрес: 350040, Российская Федерация, г. Краснодар, ул. Айвазовского, д. 104А
Телефон (факс): (861) 235 36 57; (861) 235 36 58
Web-сайт: www.krasnodarcsm.ru
E-mail: info@ krasnodarcsm.ru
Правообладатель
Общество с ограниченной ответственностью «РН-Морской терминал Туапсе»(ООО «РН-Морской терминал Туапсе»)
ИНН 2365004417
Юридический адрес: 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4
Тел./факс 8 (86167) 43900 доб. 23-14; 23-53
E-mail: mail@tunp.rosneft.ru
Резервуар вертикальный стальной цилиндрический РВС-10000 заводской № 35 представляет собой теплоизолированную, наземную, стальную, сварную, вертикально стоящую конструкцию, состоящую из цилиндрической стенки, днища, стационарной крыши и оборудования, обеспечивающего его эксплуатацию. Резервуар установлен на бетонном фундаменте, оборудован шахтными лестницами, люками-лазами для обслуживания во время эксплуатации, замерным люком для определения уровня наполнения, трубопроводами приема и выдачи нефти и нефтепродуктов, предохранительными клапанами, контрольноизмерительными приборами и средствами автоматики. Заполнение и опорожнение резервуара осуществляется через приёмо-раздаточные патрубки.
Принцип действия резервуара основан на определении объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов с использованием градуировочной таблицы и результатов измерения уровня его наполнения.
Место расположения резервуара вертикального стального цилиндрического РВС-10000 заводской № 35: 352800, Российская Федерация, Краснодарский край , г. Туапсе, ул. Индустриальная 4, ООО «РН-Морской терминал Туапсе» цех «Товарный парк».
В конструкции резервуара вертикального стального цилиндрического РВС-10000 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на его метрологические характеристики, включая показатели точности.
Пломбирование (нанесения знака поверки) резервуара вертикального стального цилиндрического РВС-10000 не предусмотрено.
Знак поверки в виде оттиска поверительного клейма наносится:
-
- на свидетельство о поверке (в случае его оформления);
-
- на титульном и последующих листах градуировочной таблицы в местах подписи поверителя.
Заводской номер резервуара, состоящий из арабских цифр однозначно идентифицирующий резервуар, нанесен в место, доступное для чтения, с внешней стороны стенки резервуара методом окрашивания, обеспечивающим его сохранность в течении всего срока службы резервуара, краской с использованием трафаретов и в паспрот резервуара типографским способом.
Наименование резервуара и буквенно-цифровое обозначения типа, состоящее из букв русского алфавита и арабских цифр, внесено в паспорт резервуара типографическим способом. Знак утверждения типа нанесен на титульном листе паспорта резервуара типографским способом.
Фотография общего вида резервуара вертикального стального цилиндрического РВС-10000 с обозначением заводского № 35, нанесенного на внешнюю стенку резервуара методом окрашивания краской через трафарет, представлена на рисунке 1.
Фотография горловины замерного люка резервуара вертикального стального цилиндрического РВС-10000 заводской № 35, представлена на рисунке 2.
Место нанесения заводского номера
Рисунок 1 - Фотография общего вида резервуара вертикального стального цилиндрического РВС-10000 заводской № 35

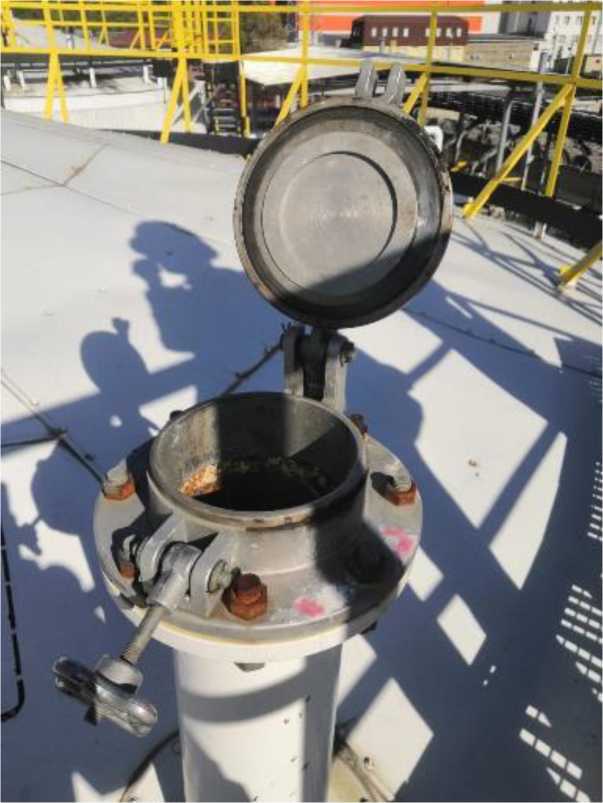

Рисунок 2 - Фотография горловины замерного люка резервуара вертикального стального цилиндрического РВС-10000 заводской № 35
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальная вместимость (номинальный объём) резервуара, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,1 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальное значение внутреннего диаметра резервуара (внутреннего диаметра стенки резервуара), мм |
28524 |
|
Номинальное значение высоты резервуара (высоты стенки резервуара), мм |
17880 |
