Сведения о средстве измерений: 96122-25 Резервуар вертикальный стальной цилиндрический

Номер по Госреестру СИ: 96122-25
96122-25 Резервуар вертикальный стальной цилиндрический
(РВС-20000)

Назначение средства измерений:
Резервуар вертикальный стальной цилиндрический РВС-20000 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Резервуар вертикальный стальной цилиндрический, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 1
Внешний вид. Резервуар вертикальный стальной цилиндрический, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 2

Общие сведения

Дата публикации - 18.08.2025
Срок свидетельства -
Номер записи - 8a5aaf08-d69b-c576-6efb-8eaaa287fcc7
ID в реестре СИ - 1426742
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "РН-Морской терминал Туапсе"
Страна - РОССИЯ
Населенный пункт - 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1684 от 2025.08.13 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Резервуар вертикальный стальной цилиндрический (РВС-20000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "РН-Морской терминал Туапсе"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96122-25

Резервуар вертикальный стальной цилиндрический, РВС-20000
Общество с ограниченной ответственностью "РН-Морской терминал Туапсе" (РОССИЯ 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4)
ОТ
5 лет
96121-25

Резервуар вертикальный стальной цилиндрический, РВС-10000
Общество с ограниченной ответственностью "РН-Морской терминал Туапсе" (РОССИЯ 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4)
ОТ
5 лет

Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.

Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар вертикальный стальной цилиндрический (РВС-20000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуар вертикальный стальной цилиндрический (РВС-20000)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в МИ 3649-2021 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах», свидетельство об аттестации № 01.00257-2013/16807-21, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.41952.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «РН-Морской терминал Туапсе»

(ООО «РН-Морской терминал Туапсе»)

ИНН 2365004417

Юридический адрес: 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4

Тел./факс 8 (86167) 43900 доб. 23-14; 23-53

E-mail: mail@tunp.rosneft.ru

Изготовитель

Общество с ограниченной ответственностью «РН-Морской терминал Туапсе» (ООО «РН-Морской терминал Туапсе»)
ИНН 2365004417
Адрес: 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4
Тел./факс 8 (86167) 43900 доб. 23-14; 23-53
E-mail: mail@tunp.rosneft.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае и Республике Адыгея»
(ФБУ «Краснодарский ЦСМ»)
Адрес: 350040, Российская Федерация, г. Краснодар, ул. Айвазовского, д. 104А
Телефон (факс): (861) 235 36 57; (861) 235 36 58
Web-сайт: www.krasnodarcsm.ru
E-mail: info@ krasnodarcsm.ru

Правообладатель


Общество с ограниченной ответственностью «РН-Морской терминал Туапсе»
(ООО «РН-Морской терминал Туапсе»)
ИНН 2365004417
Юридический адрес: 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4
Тел./факс 8 (86167) 43900 доб. 23-14; 23-53
E-mail: mail@tunp.rosneft.ru

Резервуар вертикальный стальной цилиндрический РВС-20000 заводской № 34 представляет собой теплоизолированную, наземную, стальную, сварную, вертикально стоящую конструкцию, состоящую из цилиндрической стенки, днища, стационарной крыши и оборудования, обеспечивающего его эксплуатацию. Резервуар установлен на бетонном фундаменте, оборудован шахтными лестницами, люками-лазами для обслуживания во время эксплуатации, замерным люком для определения уровня наполнения, трубопроводами приема и выдачи нефти и нефтепродуктов, предохранительными клапанами, контрольноизмерительными приборами и средствами автоматики. Заполнение и опорожнение резервуара осуществляется через приёмо-раздаточные патрубки.

Принцип действия резервуара основан на определении объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов с использованием градуировочной таблицы и результатов измерения уровня его наполнения.

Место расположения резервуара вертикального стального цилиндрического РВС-20000 заводской № 34: 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная 4, ООО «РН-Морской терминал Туапсе» цех «Товарный парк».

В конструкции резервуара вертикального стального цилиндрического РВС-20000 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на его метрологические характеристики, включая показатели точности.

Пломбирование (нанесения знака поверки) резервуара вертикального стального цилиндрического РВС-20000 не предусмотрено.

Знак поверки в виде оттиска поверительного клейма наносится:

  • - на свидетельство о поверке (в случае его оформления);

  • - на титульном и последующих листах градуировочной таблицы в местах подписи поверителя.

Заводской номер резервуара, состоящий из арабских цифр однозначно идентифицирующий резервуар, нанесен в место, доступное для чтения, с внешней стороны стенки резервуара методом окрашивания, обеспечивающим его сохранность в течении всего срока службы резервуара, краской с использованием трафаретов и в паспрот резервуара типографским способом.

Наименование резервуара и буквенно-цифровое обозначения типа, состоящее из букв русского алфавита и арабских цифр, внесено в паспорт резервуара типографическим способом. Знак утверждения типа нанесен на титульном листе паспорта резервуара типографским способом.

Фотография общего вида резервуара вертикального стального цилиндрического РВС-20000 с обозначением заводского № 34, нанесенного на внешнюю стенку резервуара методом окрашивания краской через трафарет, представлена на рисунке 1.

Фотография горловины замерного люка резервуара вертикального стального цилиндрического РВС-20000 заводской № 34, представлена на рисунке 2.

Место нанесения заводского номера

Внешний вид. Резервуар вертикальный стальной цилиндрический (РВС-20000), http://oei-analitika.ru

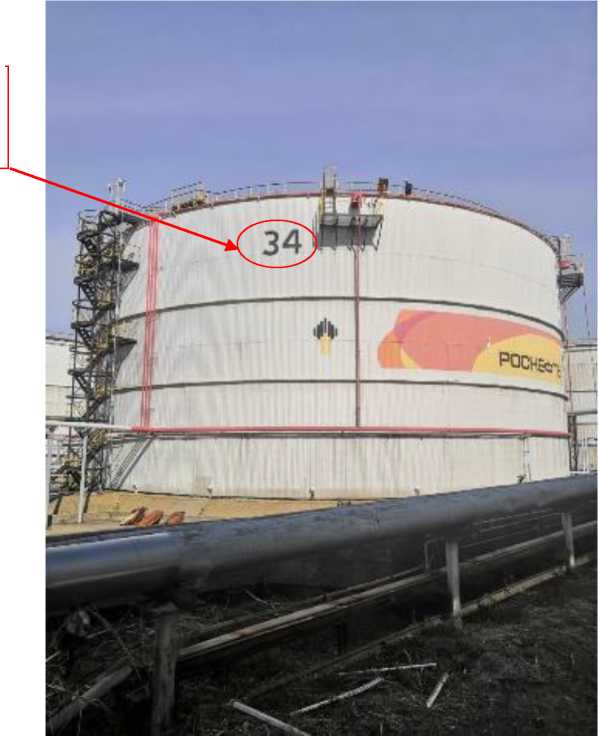

Рисунок 1 - Фотография общего вида резервуара вертикального стального цилиндрического РВС-20000 заводской № 34

Внешний вид. Резервуар вертикальный стальной цилиндрический (РВС-20000), http://oei-analitika.ru

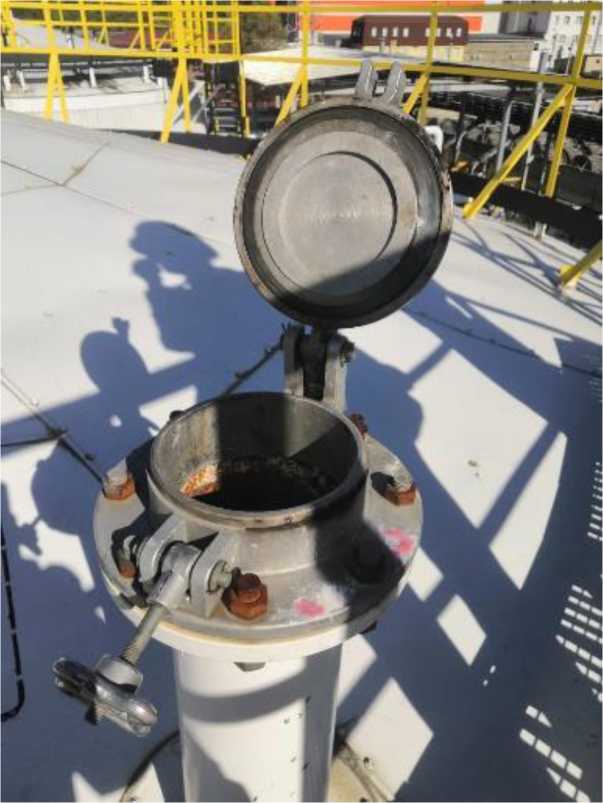

Рисунок 2 - Фотография горловины замерного люка резервуара вертикального стального цилиндрического РВС-20000 заводской № 34



аблица 1 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Номинальная вместимость (номинальный объём) резервуара, м3

20000

Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %

± 0,1

аблица 2 - Технические характеристики

Наименование характеристики

Значение

характеристики

Номинальное значение внутреннего диаметра резервуара (внутреннего диаметра стенки резервуара), мм

39926

Номинальное значение высоты резервуара (высоты стенки резервуара), мм

17900
